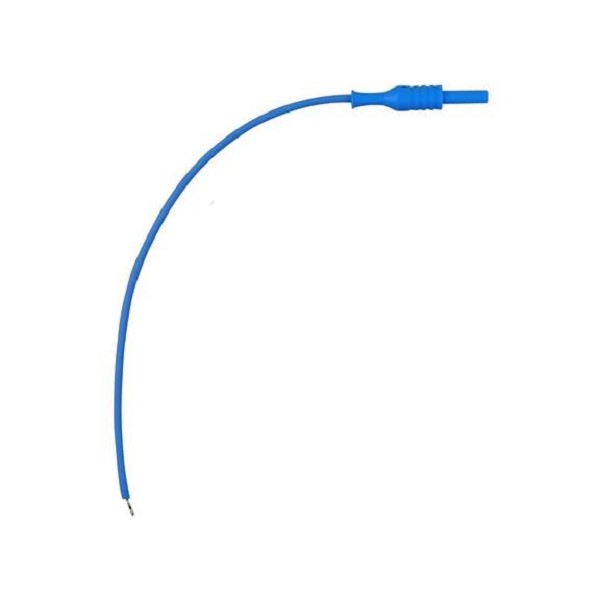

DENT LD-SKTSP 전압 프로브 리드선

DENT LD-SKTSP 전압 프로브 리드선

MODEL
LD-SKTSP
브랜드
DENT INSTRUMENTS
제품문의 구매하기

클립이 물리지 않는 단자에
직접 결선하는 전압 리드

DENT LD-SKTSP ELITEpro 비단말 전압 리드 10인치

견적 받기

Dent Instruments 국내 정식 공급 파트너

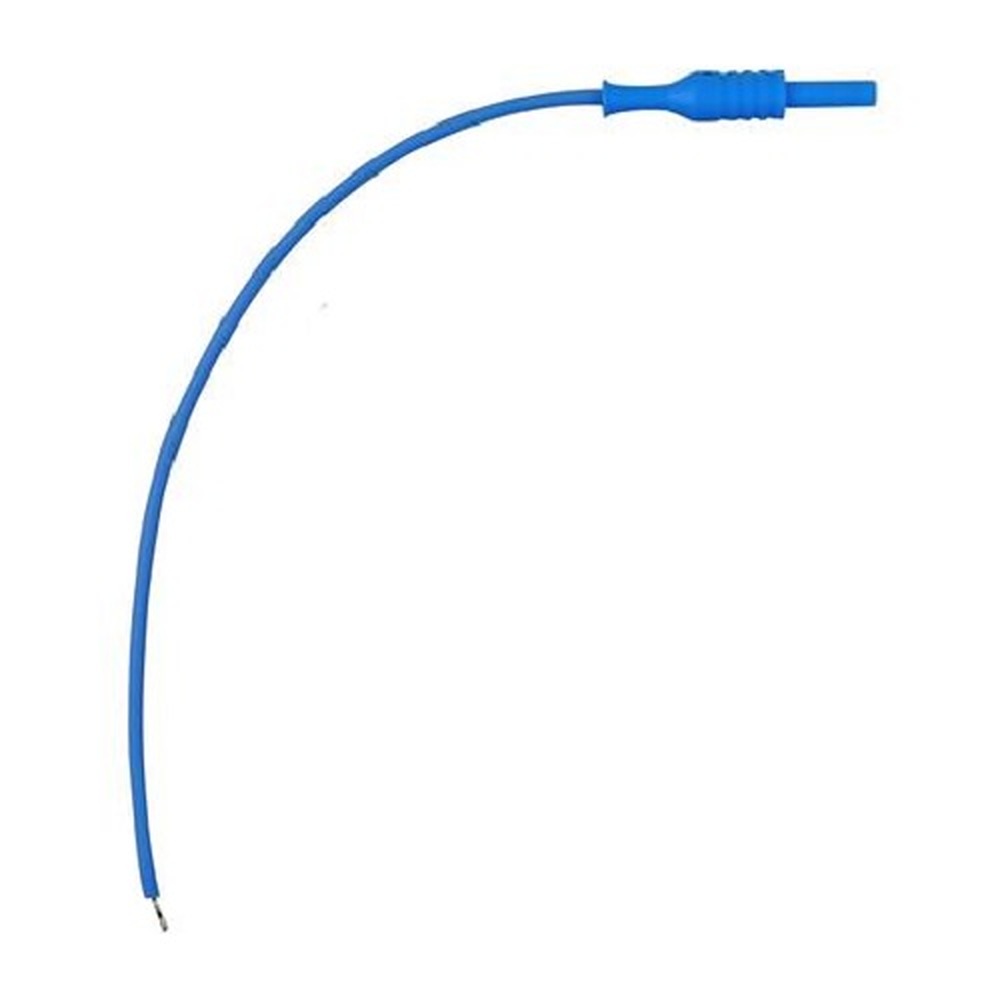

DENT LD-SKTSP는 ELITEpro 전력 로거(전력 미터)의 2 m 전압 리드에 이어 분전반 단자에 직접 결선하는 10인치 비단말 전압 리드(Unterminated Voltage Lead)입니다. 끝이 주석 도금되어 있어 악어 클립이나 상어 클립이 들어가지 않는 좁은 단자에서도 전압 측정선을 단단히 고정할 수 있습니다.

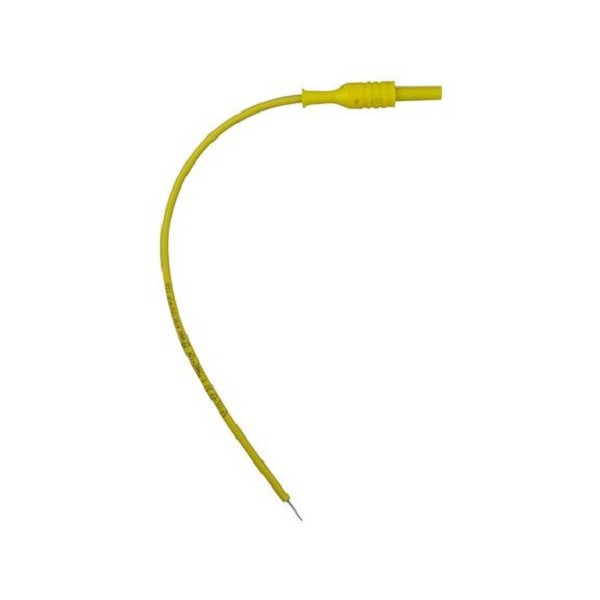

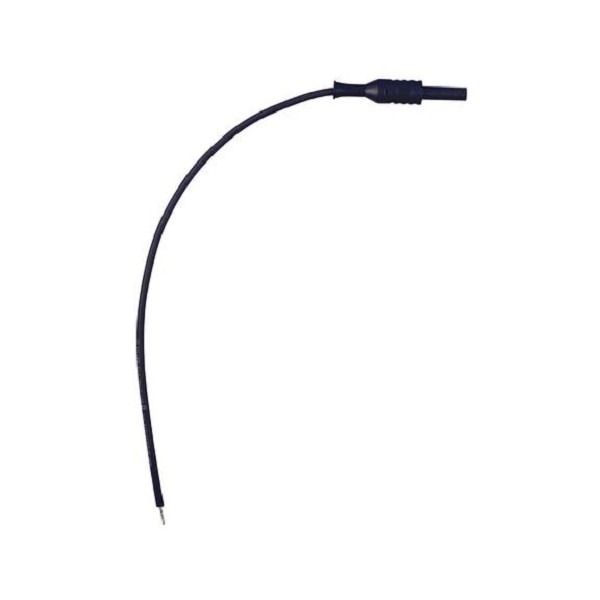

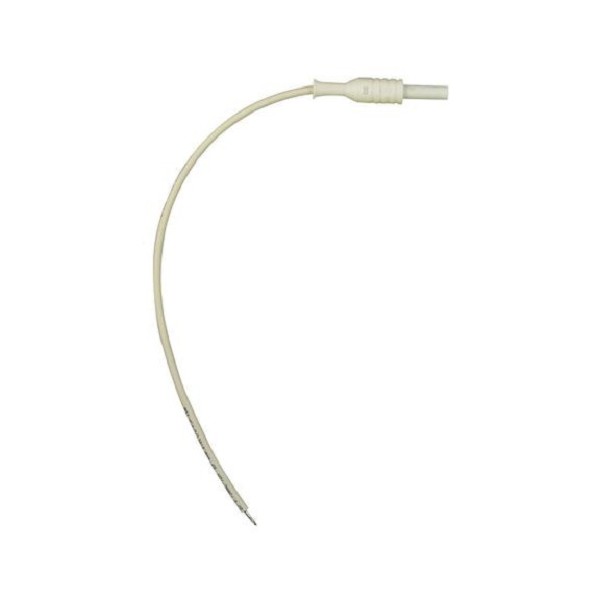

색상은 파랑·검정·빨강·흰색·노랑 5종이며 한 가닥씩 색상별 품번으로 선택합니다. 클립 없이 단자에 직접 결선하므로 접촉 불량으로 측정이 중단되는 일이 줄어듭니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

10인치

비단말 리드 한 가닥 길이

5색

파랑 · 검정 · 빨강 · 흰색 · 노랑

주석 도금

비단말 끝 단자 처리

2 m

이어 쓰는 ELITEpro 전압 리드 길이

특징

클립 없이 결선하는
LD-SKTSP 전압 리드

핵심 특징현장에서 달라지는 점
비단말 끝끝에 클립이 없어 분전반 단자에 직접 체결하므로 클립이 빠져 측정이 끊길 걱정이 줄어듭니다.
10인치 길이분전반 내부에서 짧게 정리되어 좁은 공간에서도 배선을 다루기 쉽습니다.
주석 도금 끝결선 끝을 주석으로 도금해 단자에 체결했을 때 접촉면이 안정적입니다.
5색 선택파랑, 검정, 빨강, 흰색, 노랑 가운데 필요한 색을 골라 상별 측정 지점을 색으로 구분할 수 있습니다.
ELITEpro 전압 리드 연결미터의 2 m 전압 리드에 이어 사용하므로 기존 리드는 그대로 두고 결선 방식만 바꿀 수 있습니다.

결선 준비

결선 전 확인할
색상과 연결 구성

LD-SKTSP는 ELITEpro 미터에 달린 2 m 전압 리드의 끝에 연결하는 연장 리드입니다. 결선할 상 수만큼 색을 정하고, 현장 색상 규정에 맞춰 리드를 배치하세요. 세트로 갖추려면 북미 4색 EXCUSLDSET나 국제 5색 EXCINTLDSET가 맞습니다.

비단말 끝은 분전반 단자에 직접 결선하므로 작업은 자격을 갖춘 인원이 수행해야 합니다. 결선하는 회로의 전압 조건은 ELITEpro 본체와 2 m 전압 리드의 사양에 맞춰 판단하세요.

2 m 전압 리드에 이어 결선하는 구성

ELITEpro 미터의 2 m 전압 리드 끝에 LD-SKTSP를 연결하고 주석 도금 끝을 단자에 체결합니다. 결선 방향을 정리해 두면 클립을 사용할 때보다 분전반 내부가 깔끔해집니다.

사양

LD-SKTSP
상세 사양

항목사양
품번LD-SKTSP (색상별 접미사로 구분)
길이10인치
단자주석 도금 비단말 끝
색상파랑 · 검정 · 빨강 · 흰색 · 노랑
판매 단위한 가닥(색상별 품번)
연결ELITEpro 미터의 2 m 전압 리드
대체 대상악어 클립, 상어 클립
세트 구성북미 4색 EXCUSLDSET, 국제 5색 EXCINTLDSET

활용 분야

분전반 결선이
필요한 측정

  • 분전반 직접 결선 — 비단말 끝을 분전반 단자에 연결해 전압 측정선을 고정합니다.
  • 좁은 단자 점검 — 클립이 들어가지 않는 자리에 리드를 체결합니다.
  • 상별 색 구분 — 상마다 다른 색을 배정해 측정 지점을 헷갈리지 않게 합니다.
  • ELITEpro 현장 측정 — 미터의 2 m 리드에 이어 상시 결선 구성으로 사용합니다.
  • 리드 교체 — 손상된 한 가닥만 같은 색으로 바꿔 끼웁니다.

선택 가이드

수량에 맞춘
낱개·세트 선택

이럴 때 (현장 조건)권장 모델선택 이유
한 가닥만 필요할 때LD-SKTSP색상별 품번이 따로 있어 필요한 색만 한 가닥씩 주문할 수 있습니다.
북미 색상 4가닥 세트가 필요할 때EXCUSLDSET파랑 · 검정 · 빨강 · 흰색 4색을 한 세트로 받아 상별 결선을 바로 준비할 수 있습니다.
노랑이 포함된 5가닥 세트가 필요할 때EXCINTLDSET노랑까지 더한 국제 5색 구성이라 국제 규격 분전반에 맞습니다.
미터의 2 m 리드를 교체할 때ELITEpro 2 m 교체 세트비단말 리드가 아니라 미터용 2 m 전압 리드입니다.

구성·옵션

구성품과
색상 선택

  • 구성품 — 10인치 비단말 전압 리드 한 가닥.
  • 색상 — 파랑, 검정, 빨강, 흰색, 노랑 가운데 품번 접미사로 선택합니다.
  • 세트 — 북미 4색은 EXCUSLDSET, 국제 5색은 EXCINTLDSET로 한 번에 갖출 수 있습니다.
