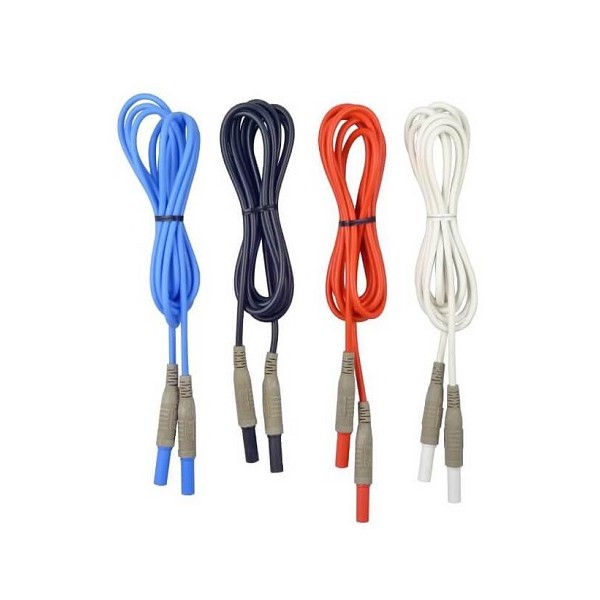

DENT EXC-US-2M-LEAD-SET 교체 전압 리드 세트 (미국/북미 색상)

MODEL: EXC-US-2M-LEAD-SET
브랜드: DENT INSTRUMENTS

제품문의 구매하기

손상된 전압 리드를
같은 색 구성으로 바꾸는 세트

DENT EXC-US-2M-LEAD-SET · EXC-INT-2M-LEAD-SET ELITEpro 전압 리드 세트

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT EXC-US-2M-LEAD-SET와 EXC-INT-2M-LEAD-SET는 ELITEpro XC·ELITEpro SP 전력 로거(전력 미터)의 전압 리드를 교체하는 2 m 전압 리드 세트입니다. 북미 4색 구성과 국제 5색 구성 모두 UL rated, 1000 V, CAT III 정격을 갖췄습니다.

손상된 리드를 같은 색 구성으로 한꺼번에 교체하므로, 분전반까지의 거리를 확보한 기존 측정 구성을 그대로 되살립니다. 한 가닥만 필요하면 낱개 LD-2M-ESP를 선택하세요. 두 세트 모두 (주)테솔이 국내에 공식 공급합니다.

2 m

리드 한 가닥 길이

1000 V

CAT III 정격 전압

4색

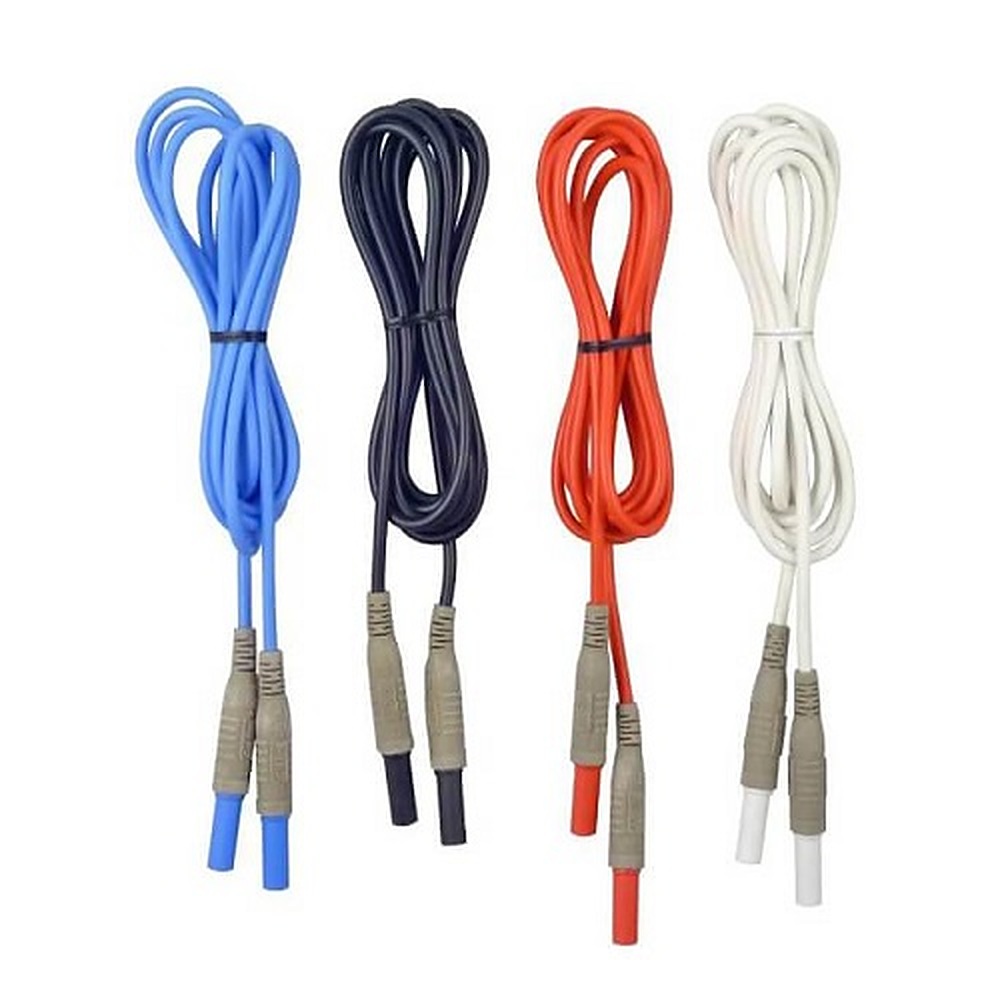

북미 구성 — 파랑 · 검정 · 빨강 · 흰색

5색

국제 구성 — 노랑 추가

특징

교체 후 바로 사용하는
2 m 전압 리드

핵심 특징	현장에서 달라지는 점
2 m 리드 길이	미터와 분전반 사이 거리를 확보해 설치 위치의 제약을 줄입니다.
UL rated · 1000 V · CAT III	배전 환경 측정에 필요한 정격을 그대로 갖춘 리드라 교체 후에도 측정 구성이 달라지지 않습니다.
북미 4색 구성	파랑, 검정, 빨강, 흰색 네 가닥으로 북미 색상 규정을 따릅니다.
국제 5색 구성	노랑을 더한 다섯 가닥으로 국제 색상 규정을 따릅니다.
ELITEpro XC · SP 호환	두 모델의 전압 리드를 같은 세트로 교체하므로 보유한 미터가 어느 쪽이든 같은 품목으로 준비합니다.
낱개 단품 구성	한 가닥만 손상되었으면 LD-2M-ESP로 보충해 교체 비용을 줄입니다.

교체 판단

세트 교체와
낱개 교체의 기준

리드 여러 가닥이 마모되었거나 색상 구성을 바꿔야 한다면 세트로 교체하세요. 한 가닥만 손상되었다면 같은 색의 LD-2M-ESP 낱개로 충분합니다.

두 세트의 정격은 UL rated, 1000 V, CAT III로 같으므로 색상 구성으로 선택합니다. 현장의 전선 색상 규정에 노랑이 포함되는지 먼저 확인하세요.

미터의 전압 리드를 교체하는 작업

미터 입력 단자에서 마모된 리드를 분리하고 같은 색 구성의 새 세트를 꽂아 교체합니다. 색상별 위치를 기록해 두면 교체 후 상별 연결을 빠르게 확인할 수 있습니다.

사양

2 m 리드 세트 2종
사양 비교

항목	EXC-US-2M-LEAD-SET	EXC-INT-2M-LEAD-SET
색상 구성	북미 4색 — 파랑 · 검정 · 빨강 · 흰색	국제 5색 — 파랑 · 검정 · 빨강 · 흰색 · 노랑
리드 수	4가닥	5가닥
길이	2 m	2 m
정격	UL rated, 1000 V, CAT III	UL rated, 1000 V, CAT III
SKU	EXCUS2MLEADSET	EXCINT2MLEADSET

시리즈 공통 사양

항목	사양
호환 미터	ELITEpro XC, ELITEpro SP
낱개 단품	LD-2M-ESP
용도	미터의 전압 리드 교체

활용 분야

전압 리드 교체와
색상 규정 대응

미터 리드 교체 — 손상된 전압 리드를 같은 색 세트로 교체합니다.
북미 색상 현장 — 4색 세트로 북미 색상 규정에 맞춰 연결합니다.
국제 색상 현장 — 노랑까지 포함한 5색 세트로 연결합니다.
ELITEpro XC 점검 — XC 미터의 전압 리드를 2 m 리드로 교체합니다.
ELITEpro SP 현장 — SP 미터의 전압 리드도 같은 세트로 교체합니다.

선택 가이드

현장 색상 규정에 맞는
리드 세트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
북미 색상 4색으로 맞출 때	EXC-US-2M-LEAD-SET	파랑 · 검정 · 빨강 · 흰색 4가닥으로 북미 색상 규정에 맞습니다.
노랑이 포함된 국제 색상이 필요할 때	EXC-INT-2M-LEAD-SET	노랑을 더한 5가닥이라 국제 색상 규정에 맞습니다.
한 가닥만 교체할 때	LD-2M-ESP	낱개 단품으로 필요한 색만 보충합니다.
분전반에 직접 결선하는 비단말 리드가 필요할 때	LD-SKTSP	10인치 비단말 끝으로 단자에 직접 체결합니다.

구성·옵션

세트 구성과
낱개 리드

EXC-US-2M-LEAD-SET — 북미 색상 2 m 전압 리드 4가닥이 들어 있습니다.
EXC-INT-2M-LEAD-SET — 국제 색상 2 m 전압 리드 5가닥이 들어 있습니다.
낱개 — 한 가닥 교체용 LD-2M-ESP는 별도 품목입니다.

ELITEpro 리드 교체와
함께 보는 부품

EXC-US-2M-LEAD-SET와 EXC-INT-2M-LEAD-SET는 어떤 미터에 사용합니까?
ELITEpro XC와 ELITEpro SP 전력 로거에 사용합니다. 보유한 미터가 두 모델 중 하나인지 먼저 확인하세요.
ELITEpro 리드 세트는 북미 4색과 국제 5색 가운데 무엇을 고릅니까?
현장의 전선 색상 규정에 따라 정합니다. 노랑 리드가 필요하면 국제 5색을, 파랑 · 검정 · 빨강 · 흰색만 사용하면 북미 4색을 선택하세요.
전압 리드 한 가닥만 따로 교체할 수 있습니까?
네, 낱개 단품 LD-2M-ESP로 필요한 색만 보충할 수 있습니다.
두 리드 세트의 정격은 같습니까?
같습니다. 두 세트 모두 UL rated, 1000 V, CAT III 정격입니다.
