DENT R16 Flexible CTs (16인치)

MODEL
R16
브랜드
DENT INSTRUMENTS

도체를 감아 전류를 재는⁣ 40 cm 로고스키 CT

DENT RōCoil R16 로고스키 플렉시블 CT⁣ 길이 · 창 : 길이 40 cm (16 in)⁣ 출력 (di/dt) : 131 mVAC⁣ 정확도 : < 0.6 % typical

견적 받기

Dent Instruments 한국 독점 공급 파트너

DENT RōCoil R16은 40 cm 길이의 철심 없는 로고스키 플렉시블 CT(전류 센서)입니다. 창 11.5 cm 안에 드는 도체를 감으면 전류의 변화율에 비례하는 신호를 내보내며, 출력은 60 Hz에서 1000 A당 131 mV입니다.

도체를 코일 가운데에 둔 조건에서 정확도는 0.6 % 미만(typical)이며, 모든 제품을 IEEE C57.13-2008 Class 1.2 기준으로 확인합니다. 최대 작업 전압 1000 Vrms, 코일 내전압 7400 VAC, cURus 표기를 갖춘 이 코일은 (주)테솔이 국내에 공식 공급합니다.

40 cm

코일 길이 (16 in)

11.5 cm

코일 창 (4.5 in)

131 mV

1000 A당 출력 (60 Hz)

< 0.6 %

typical 정확도

특징

철심 없이 감아 측정하는⁣ R16 플렉시블 코일

핵심 특징현장에서 달라지는 점
창 11.5 cm창 안에 드는 굵은 도체나 부스바에 코일을 감아 측정할 수 있습니다.
적분기 연결적분기가 내장된 DENT ELITEpro XC와 PowerScout에는 별도 장치 없이 바로 연결합니다.
철심 없는 코일철심이 없어 큰 전류에서도 포화되지 않습니다.
< 0.6 % 정확도도체를 코일 가운데에 두면 typical 기준으로 이 정확도를 얻을 수 있습니다.
20 A 미만 조건소전류 구간도 DENT 계측기와 함께 사용하면 1.5 % ± 0.5 A로 측정합니다.
리드 길이 선택2 m 표준 외에 7 m와 15 m 버전이 있어 계측기까지 거리에 맞춰 고를 수 있습니다.

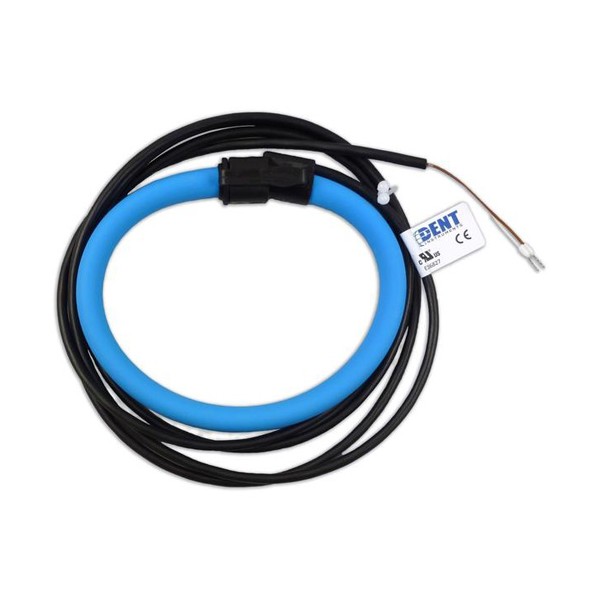

DENT INSTRUMENTS R16 - 파란 루프와 검은 케이블로 된 플렉시블 전류 센서
파란 루프와 검은 케이블로 된 플렉시블 전류 센서

적분기 조건

적분기가 있어야⁣ 전류로 읽히는 신호

로고스키 코일은 전류 자체가 아니라 전류의 변화율에 비례하는 전압을 출력합니다. R16은 60 Hz에서 1000 A당 131 mV를 출력하므로 이 신호를 전류로 되돌리는 적분기와 증폭기가 계측기 쪽에 있어야 합니다. DENT ELITEpro XC와 PowerScout에는 이 회로가 들어 있어 바로 연결하지만, 일반 멀티미터나 333 mV 입력에는 연결할 수 없습니다.

  • 계측기 확인: 연결할 계측기가 적분기를 내장한 DENT 계측기인지 먼저 확인하세요.
  • 코일 위치: 도체가 코일 창 가운데에 오도록 맞춰야 정확도 조건이 유지됩니다.
  • 리드 길이: 계측기까지 거리가 멀면 7 m 또는 15 m 버전을 선택하세요.

감는 위치와 교정

정확도 0.6 % 미만은 도체를 코일 가운데에 둔 조건의 값이므로, 도체가 한쪽으로 치우치면 오차가 커집니다. 설치 후에는 코일 연결부가 완전히 잠겼는지 확인하세요. R16 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

RōCoil R16⁣ 상세 사양

항목사양
길이 · 창길이 40 cm (16 in) · 창 11.5 cm (4.5 in) · 코일 외경 13.9 cm (5.5 in) · 코일 Ø 1.2 cm
출력 (di/dt)131 mVAC / 1000 A @ 60 Hz · 109.2 mV / 1000 A @ 50 Hz, 적분기 · 증폭기 필요 (DENT ELITEpro XC · PowerScout 내장)
전류 범위계측기에 따라 5–5000 A AC (PowerScout 18: 50–3500 A) · UL 정격 100 kA
정확도< 0.6 % typical (20 ± 2 °C, 중앙) · IEEE C57.13-2008 Class 1.2 전수 확인 · 20 A 미만은 DENT 계측기와 1.5 % ± 0.5 A
직선성 · 위상±0.2 % · 50/60 Hz에서 위상 < 0.2° · 온도 계수 0.07 %/°C
주파수20 Hz – 5 kHz (계측기에 따라)
안전최대 작업 전압 1000 Vrms · 코일 내전압 7400 VAC · cURus (UL 61010-1)
리드 · 온도2 m (80 in) 차폐 리드 (7 m · 15 m 버전 있음) · -20…70 °C
부품 번호CT-R16-A4-U (DENT 숍 CTR16A4U, -7M · -15M)

활용 분야

좁은 공간의 도체를⁣ 감아 측정하는 현장

  • 배전반 부스바 — 좁은 배전반 안 굵은 도체의 전류를 측정합니다.
  • 케이블 다발 — 여러 가닥을 묶은 굵은 케이블에 감아 측정합니다.
  • 서브미터링 — 회로 전류를 DENT 전력 계측기로 보내 기록합니다.
  • 좁은 자리 설치 — 길이 40 cm의 코일이라 좁은 틈에서도 감아 설치할 수 있습니다.
DENT R16 Flexible CTs (16인치) 제품 사진

선택 가이드

도체 크기에 맞춘⁣ RōCoil 길이 선택

이럴 때 (적용 조건)권장 모델선택 이유
좁은 배전반이나 작은 도체일 때RoCoil R16길이 40 cm, 창 11.5 cm로 시리즈에서 가장 짧아 좁은 틈에 감기 좋습니다.
케이블 다발이나 중간 부스바일 때RoCoil R24길이 60 cm, 창 17.9 cm로 케이블 다발을 한 바퀴 감을 수 있습니다.
부스바 묶음처럼 굵은 도체일 때RoCoil R36 · R47창 27.5 cm와 37 cm 모델이라 부스바 묶음처럼 큰 도체도 감을 수 있습니다.
철심 분할형 CT가 필요할 때CT-SCM-0600-U12–720 A 범위의 333 mV 출력 슬라이드 분할형입니다.
모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25–40 A · 0.25–80 A333 mV (정격)비오차 < 0.5 % (typical)10 mm
CT-HMC-100 · 200-U (Midi)힌지 분할형1–200 A · 1–300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)25 mm
CT-CON-0150EZ-U원핸드 클램프0.5–300 A333 mV @ 150 A< 1 % (0.5–300 A)25 mm
CT-RGT12-0005-U관통형 토로이드0.05–10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.212.8 mm
CT-SRS-005 · 050-U힌지 분할형 (소)0.05–10 A · 0.5–100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.210.17 mm
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0–200 A · 2.0–400 A · 4.0–500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12–720 A333 mV (정격)typical ±1 % (정격의 10–130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5–5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

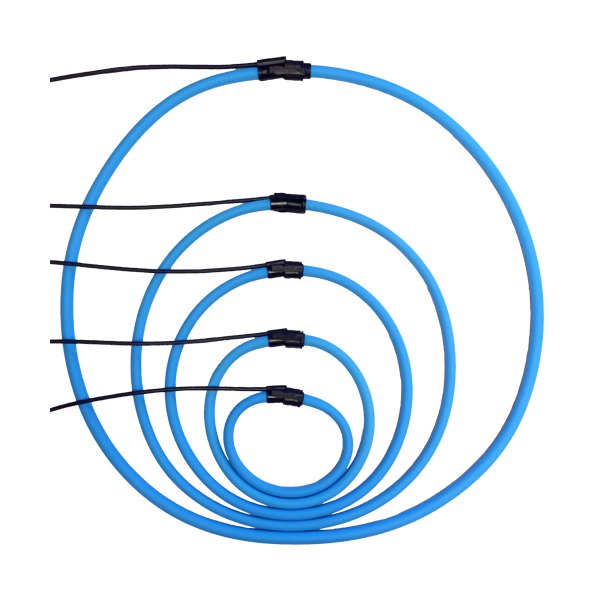

DENT INSTRUMENTS R16 - 크기별로 겹쳐 놓은 파란 플렉시블 전류 센서
크기별로 겹쳐 놓은 파란 플렉시블 전류 센서

구성·옵션

R16 구성품과⁣ 별도 준비 항목

구분내용
구성품로고스키 코일 1개 · 2 m 차폐 리드
옵션리드 7 m · 15 m 버전
별도 준비적분기 · 증폭기가 필요합니다. DENT ELITEpro XC · PowerScout에는 내장되어 있습니다.
품번CT-R16-A4-U ((주)테솔 품목 1722)
