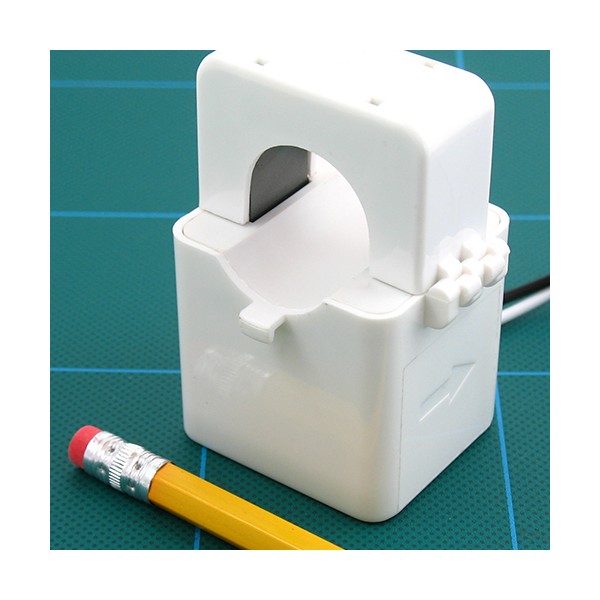

DENT MIDI CURRENT TRANSFORMERS(20A~200A) 미니 전류 클램프

MODEL
미니 전류 클램프
브랜드
DENT INSTRUMENTS

회로 굵기에 맞춰 창을 고르는⁣ 소형 힌지 CT

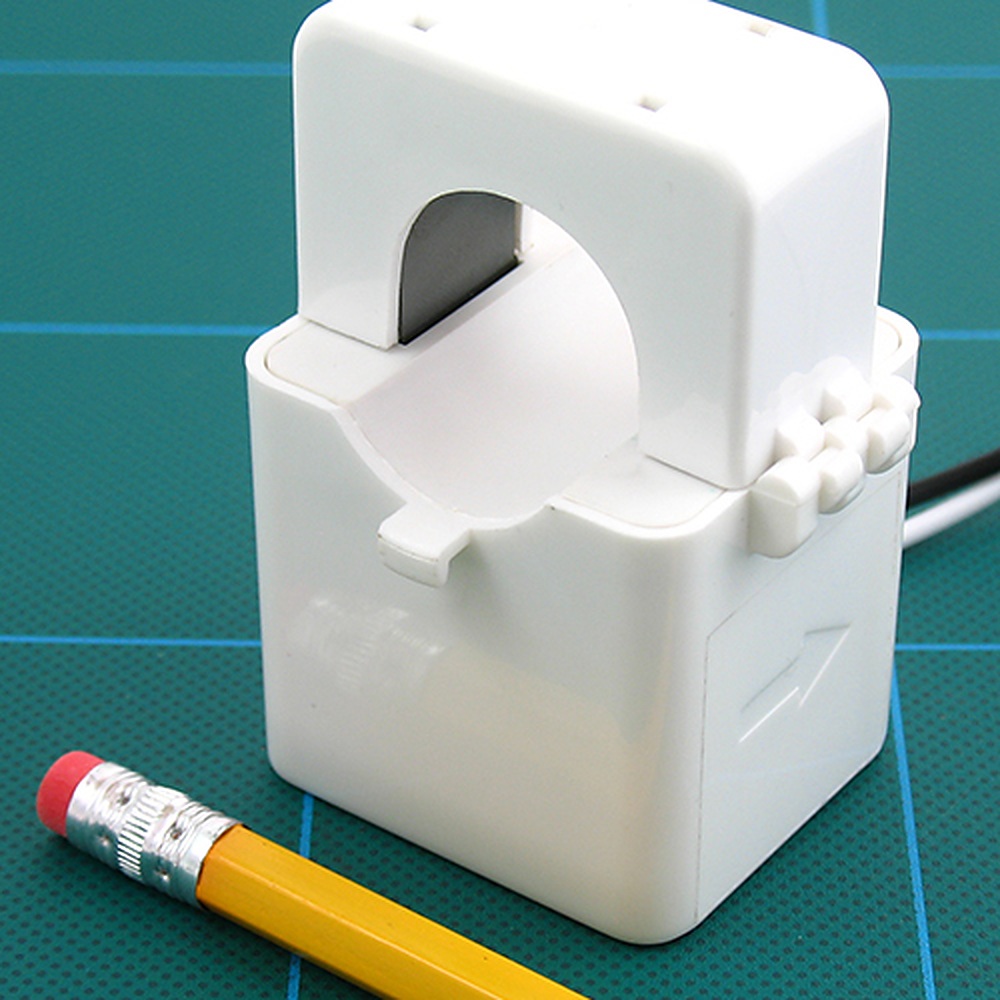

DENT Instruments Mini · Midi 힌지 CT

견적 받기

Dent Instruments 한국 독점 공급 파트너

DENT Instruments Mini·Midi 힌지 CT는 서브미터링용 소형 분할형 변류기(힌지 CT, 전류 센서)입니다. Mini 20·50 A와 Midi 100·200 A 4개 정격 모두 정격 전류에서 333 mV를 출력하며, 분전반 회로별 전력량 계량에 사용합니다.

케이블 굵기에 따라 Mini의 10 mm 창과 Midi의 25 mm 창 가운데 고를 수 있으며, 비오차는 typical 기준 0.5 % 미만에서 0.3 % 미만입니다. 기본 리드 3 m가 포함된 이 CT는 (주)테솔이 국내에 공식 공급합니다.

20 ~ 200 A

Mini 20·50 A, Midi 100·200 A

333 mV

정격 전류에서의 출력

50 ~ 400 Hz

측정 주파수 범위

3 m

기본 리드 길이

특징

Mini·Midi 힌지 CT의⁣ 창 크기와 정격

핵심 특징현장에서 달라지는 점
Mini·Midi 두 가지 창회로 케이블 굵기에 맞춰 창 크기를 고르므로 좁은 분전반에서도 CT를 끼울 공간이 확보됩니다.
20·50·100·200 A 정격회로 용량에 맞는 정격을 고르면 소전류 구간에서도 판독 분해능이 유지됩니다.
333 mV 정격 출력333 mV 입력 전력량계에 바로 연결할 수 있어 중간 변환 장치를 두지 않아도 됩니다.
낮은 비오차Mini는 0.5 % 미만, Midi 100 A는 0.3 % 미만(typical)이라 서브미터링 배분 오차가 작습니다.
작은 위상 오차Midi는 0.5° 미만, Mini는 1 A 이상에서 1.5° 미만이라 저역률 부하의 전력 계산 오차를 줄입니다.
DENT 계량기 호환ELITEpro·PowerScout 시리즈와 호환되어 기존 DENT 계측 계통에 그대로 추가할 수 있습니다.

계측기 연결

333 mV 입력 계량기와⁣ 연결하는 방법

DENT CT는 정격 전류에서 333 mV를 출력하는 전력량계용 센서이며, 멀티미터용 전류 클램프처럼 사용할 수는 없습니다. 연결할 계량기의 입력이 333 mV 규격인지 먼저 확인하세요. 리드는 기본 3 m 외에 7 m 옵션이 있고, 같은 선 종류와 AWG를 사용하면 500 ft까지 연장할 수 있습니다.

접촉면 청소와 닫힘 확인

CT 접촉면을 깨끗하게 닦고 이물질이 없는 상태에서 닫아야 사양대로 측정됩니다. 분할 이음매가 벌어지면 비오차가 커지므로 설치 후 닫힘 상태를 확인하세요.

사양

Mini · Midi⁣ 비교 사양

모델측정 범위출력 (mV/A)비오차 (typical)창
CT-HSC-020-U (Mini 20 A)0.25 ~ 40 A333 mV (16.65 mV/A)< 0.5 %10 mm
CT-HSC-050-U (Mini 50 A)0.25 ~ 80 A333 mV (6.66 mV/A)< 0.5 %10 mm
CT-HMC-100-U (Midi 100 A)1 ~ 200 A333 mV (3.33 mV/A)< 0.3 %25 mm
CT-HMC-200-U (Midi 200 A)1 ~ 300 A333 mV (1.67 mV/A)< 1.0 %25 mm

시리즈 공통 사양

항목사양
위상 오차Mini: 1 A 이상 1.5° 미만, 0.25 ~ 1 A 2° 미만 · Midi: 0.5° 미만
주파수50 ~ 400 Hz
안전 등급600 VAC CAT III
내전압Mini 3520 VAC · Midi 5200 VAC
승인cURus, CE
리드3 m 검정·흰색 트위스트 페어 표준 · 7 m 옵션 · 같은 선 종류와 AWG로 500 ft까지 연장
호환 계측기ELITEpro · PowerScout 시리즈 등 DENT 전력량계

활용 분야

서브미터링용 힌지 CT의⁣ 활용 현장

  • 분전반 회로 — 회로별 전력량을 계량해 부하 배분을 파악합니다.
  • 테넌트 서브미터링 — 입주 공간별 사용량을 나눠 정산 근거를 만듭니다.
  • 부하 조사 — 설비별 전류 변화를 기록합니다.
  • 에너지 감사 — 회로별 사용 패턴을 확인해 절감 대상을 찾습니다.

선택 가이드

DENT 전류 센서⁣ 모델 비교

모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25 ~ 40 A · 0.25 ~ 80 A333 mV (정격)비오차 < 0.5 % (typical)소형 창
CT-HMC-100 · 200-U (Midi)힌지 분할형1 ~ 200 A · 1 ~ 300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)중형 창
CT-CON-0150EZ-U원핸드 클램프0.5 ~ 300 A333 mV @ 150 A< 1 % (0.5 ~ 300 A)중형 창
CT-RGT12-0005-U관통형 토로이드0.05 ~ 10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.2소형 관통창
CT-SRS-005 · 050-U힌지 분할형 (소)0.05 ~ 10 A · 0.5 ~ 100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.2소형 창
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0 ~ 200 A · 2.0 ~ 400 A · 4.0 ~ 500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12 ~ 720 A333 mV (정격)typical ±1 % (정격의 10 ~ 130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5 ~ 5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

Mini·Midi 판매 단위와⁣ 리드 옵션

구분내용
판매 단위CT 1개씩 판매 (세트가 아님)
정격Mini 20 A · 50 A, Midi 100 A · 200 A
창 크기Mini 10 mm · Midi 25 mm
표준 리드3 m 검정·흰색 트위스트 페어
옵션 리드7 m (주문 시 선택)
호환 계측기ELITEpro · PowerScout 시리즈 등 DENT 전력량계
