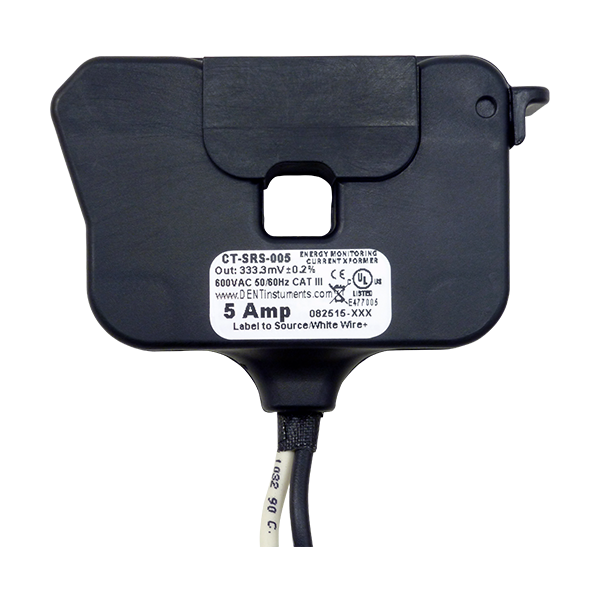

DENT CT-SRS-050 전류 클램프 (50A)

DENT CT-SRS-050 전류 클램프 (50A)

MODEL
CT-SRS-050
브랜드
DENT INSTRUMENTS

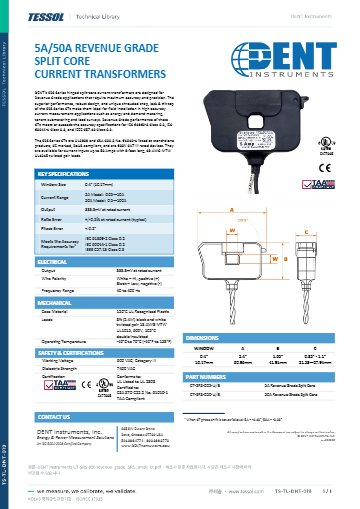

제품 자료
제품문의 구매하기

분기 회로 배선에 끼워 재는
수익 계량급 50 A 분할형 CT

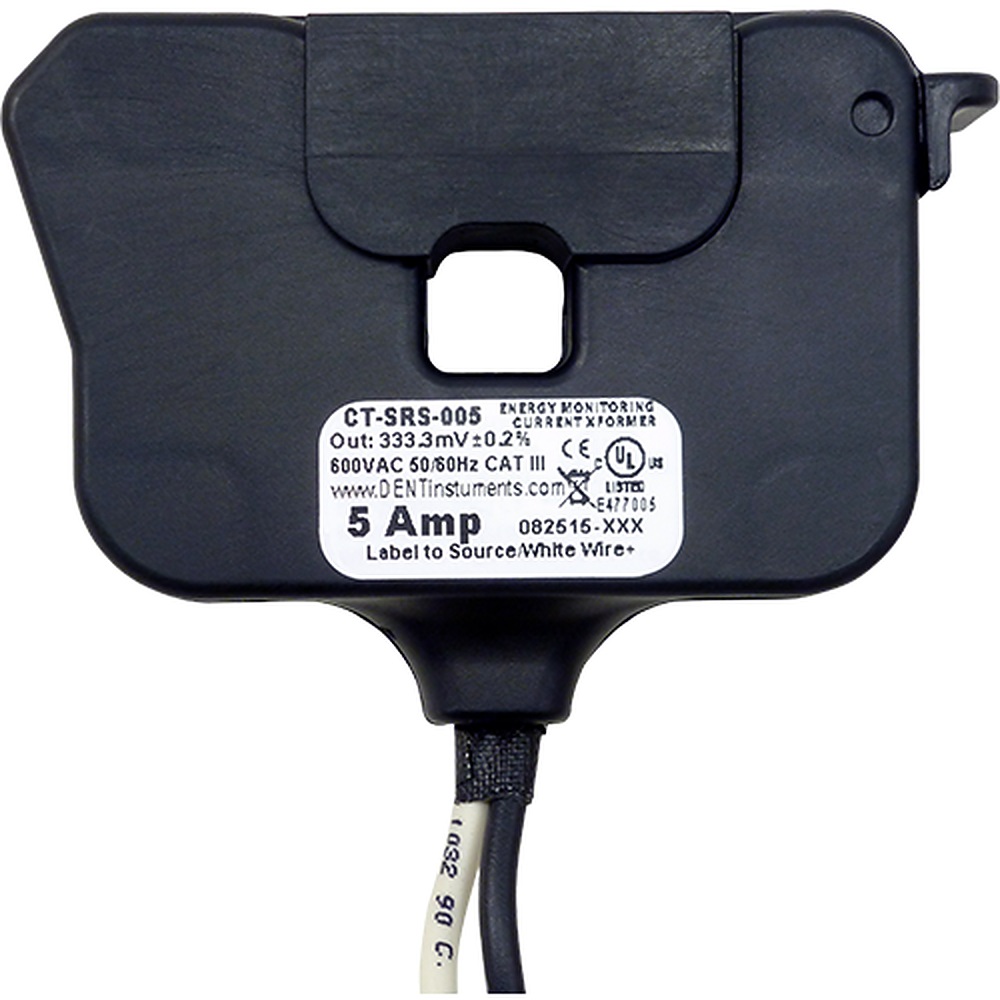

DENT Instruments CT-SRS-050-U 분할형 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT Instruments CT-SRS-050-U는 50 A 모델이 0.5 ~ 100 A를 측정하는 수익 계량급 힌지 분할형 CT(분할형 변류기)입니다. 10.17 mm 창에 분기 회로 배선을 끼워 정격 전류에서 333.3 mV를 출력하며, IEC 61869-2 Class 0.2 정확도를 유지합니다.

PowerScout·ELITEpro XC 계측기용으로 설계되어 에너지·수요 계량과 테넌트 서브미터링, 부하 조사에 사용합니다. 리드 끝은 페룰로 마감했으며, UL 2808 listed 승인을 받은 이 CT는 (주)테솔이 국내에 공식 공급합니다.

0.5 ~ 100 A

50 A 모델 측정 범위

333.3 mV

정격 전류 출력

±0.2 %

정격 전류 비오차(typical)

Class 0.2

IEC 61869-2 정확도 등급

특징

분기 회로 계량에
알맞은 분할형 CT

핵심 특징현장에서 달라지는 점
수익 계량급 정확도정격 전류에서 비오차가 ±0.2 %(typical)이므로 입주 공간별 사용량을 정산할 때 오차 논란이 줄어듭니다.
IEC 61869-2 Class 0.2수익 계량 등급 성능을 충족하며 위상 오차는 0.2° 미만입니다.
힌지 분할형힌지를 열어 운전 중인 배선에 끼우므로 계량 대상 회로를 정전하지 않고 설치합니다.
스냅 잠금 덮개덮개를 스냅으로 잠가 닫으므로 설치 후 닫힘 상태를 바로 확인합니다.
0.4 in 창분기 회로 배선 굵기에 맞는 작은 창이며, 더 굵은 도체라면 SRL 시리즈를 선택하세요.
페룰 리드2.4 m 트위스트 페어 리드의 페룰 끝을 DENT 계량기 단자에 그대로 연결합니다.
600 V CAT III 등급600 VAC CAT III 등급과 내전압 7400 VAC로 분전반 안에서 작업할 때도 안전 여유가 있습니다.

정격 선택

50 A 정격과
측정 범위의 관계

50 A 모델의 정격은 50 A이지만 측정 범위가 0.5 ~ 100 A로 넓어, 정격을 넘는 일시적 부하도 계량 범위 안에서 측정합니다. 다만 창이 작아 굵은 케이블은 들어가지 않으므로, 이때는 1.25 in 창의 SRL 시리즈를 선택하세요.

창 크기와 전선 굵기 확인

설치 전에 분기 회로 전선의 외경을 창 크기와 비교하세요. 5 A 이하 소전류 회로에는 CT-SRS-005, 100 A를 넘는 회로에는 CT-SRL 시리즈가 알맞습니다.

사양

SRS 50 A CT-SRS-050-U
상세 사양

항목사양
형태힌지 분할형 CT (소형 SRS 시리즈)
전류 범위 (50 A 모델)0.5 ~ 100 A AC
출력정격 전류에서 333.3 mV
정확도정격 전류에서 비오차 ±0.2 % (typical) · 위상 < 0.2° · IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3
주파수40 ~ 400 Hz
창10.17 mm · 힌지 분할형, 덮개형 스냅 잠금
안전 등급600 VAC CAT III
내전압7400 VAC
승인UL 2808 listed · CE, RoHS
리드2.4 m 18 AWG MTW UL1015 트위스트 페어
끝단페룰(U) 또는 바나나(B)
사용 온도-40 ~ 55 °C

활용 분야

100 A 이하 분기 회로
계량 현장

  • 에너지 계량 — 분기 회로별 전력 사용량을 계량합니다.
  • 수요 계량 — 회로별 수요 전력을 계량합니다.
  • 테넌트 서브미터링 — 입주 공간별 사용량을 나눠 측정합니다.
  • 부하 조사 — 운전 중인 분기 회로의 부하 크기를 조사합니다.

선택 가이드

분기 회로용 SRS와
DENT CT 비교

모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25 ~ 40 A · 0.25 ~ 80 A333 mV (정격)비오차 < 0.5 % (typical)소형 창
CT-HMC-100 · 200-U (Midi)힌지 분할형1 ~ 200 A · 1 ~ 300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)중형 창
CT-CON-0150EZ-U원핸드 클램프0.5 ~ 300 A333 mV @ 150 A< 1 % (0.5 ~ 300 A)중형 창
CT-RGT12-0005-U관통형 토로이드0.05 ~ 10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.2소형 관통창
CT-SRS-005 · 050-U힌지 분할형 (소)0.05 ~ 10 A · 0.5 ~ 100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.2소형 창
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0 ~ 200 A · 2.0 ~ 400 A · 4.0 ~ 500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12 ~ 720 A333 mV (정격)typical ±1 % (정격의 10 ~ 130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5 ~ 5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-SRS-050-U
판매 구성과 리드

구분내용
판매 단위CT 1개씩 판매 (세트가 아님)
모델명CT-SRS-050-U
정격 · 범위50 A 모델 · 0.5 ~ 100 A AC
창 크기10.17 mm
리드2.4 m 트위스트 페어 · 페룰(U) 또는 바나나(B)
옵션 리드7 m · 15 m 버전 (제품에 따라 다름)
