PowerScout HD 네트워크 전력계 전력 모니터링

PowerScout HD는 설치 후 공유기에 연결하면 전 세계 어디서나 전력 파라미터를 확인하는 네트워크 전력계입니다.

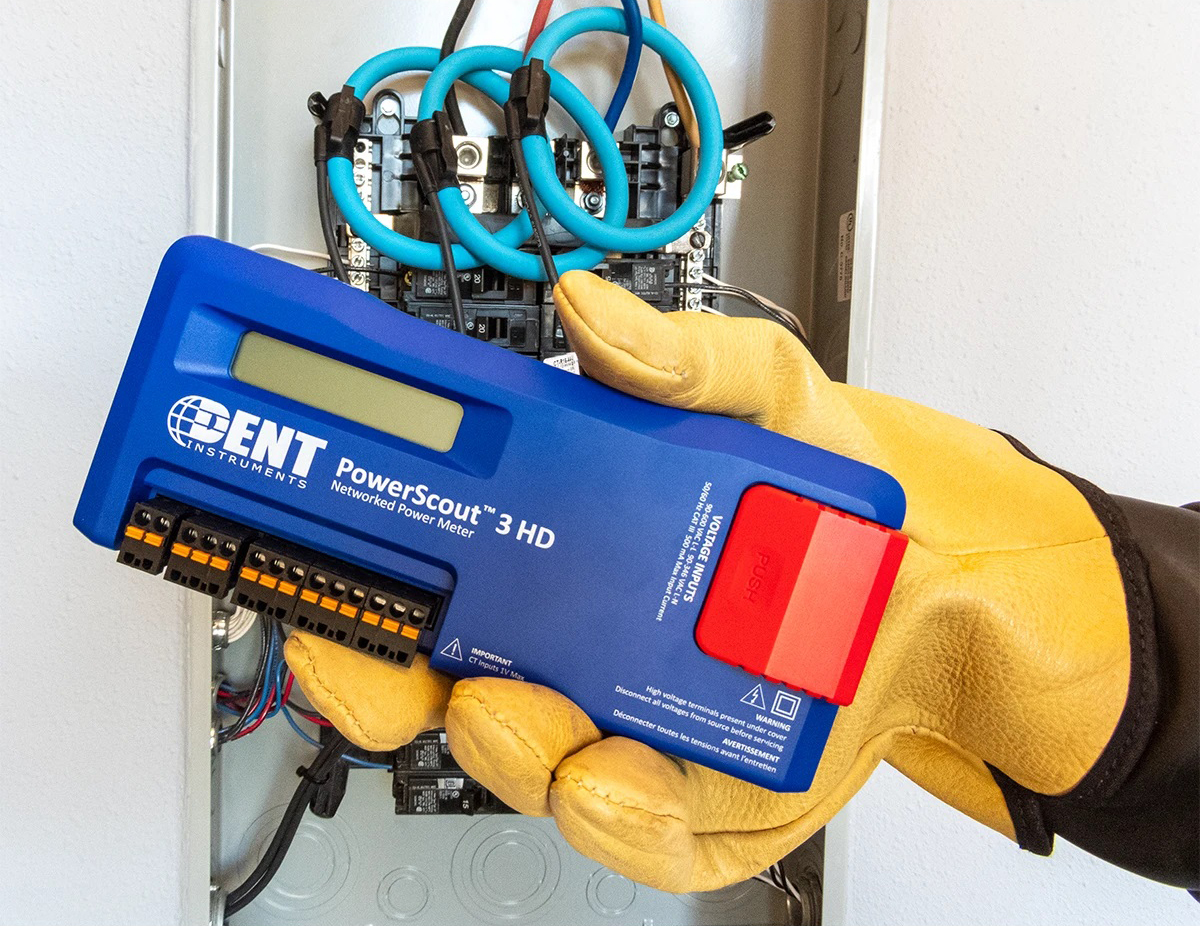

PowerScout HD 시리즈 사진.

PowerScout HD 시리즈는 ANSI C12.20-2015 Class 0.2 국제 인증 등급을 충족하는 정확도와 UL, CE 등 안전 규격을 갖춘 네트워크 전력계입니다. 전압 측정 시 라인(90-600VAC)에서 전원을 공급받아 구동하고, 표준 Modbus 또는 BACnet 통신 프로토콜을 모두 지원합니다.

HD 시리즈는 공통으로 PC 앱 ViewPointHD 소프트웨어 또는 웹 브라우저(Chrome, Explorer 등)를 씁니다. 전력 문제가 생기는 현장에 PowerScout HD를 설치하고 공유기에 연결하면, 전 세계 어디서나 Power, Energy, Demand, PF 등 다양한 파라미터를 확인할 수 있습니다.

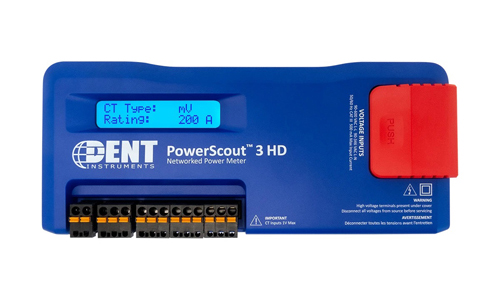

POWERSCOUT 3 HD 3채널 전력계(DIN 레일형).

기능

PhaseChek와 ViewPointHD로 설치와 분석을 돕습니다

PowerScout 시리즈에는 제품 설치 시 위상 오류와 전류 클램프의 역방향을 확인할 수 있는 DENT의 PhaseChek™ 기능이 기본으로 들어 있습니다. ViewPointHD 소프트웨어와 함께 쓰면 파형 시각화, 위상도, 고조파 왜곡 분석 같은 고급 분석 기능을 쓸 수 있습니다.

다음 화면은 사무실 배전반에 PS3HD를 설치하고 포트포워딩 기능으로 외부에서 전력값을 모니터링하는 예입니다. 기본 전압, 전류, 전력값을 모니터링할 수 있고 적산 전력값과 고조파도 측정할 수 있습니다. 15분마다 Peak Demand 전력값을 저장하는 기능도 지원합니다.

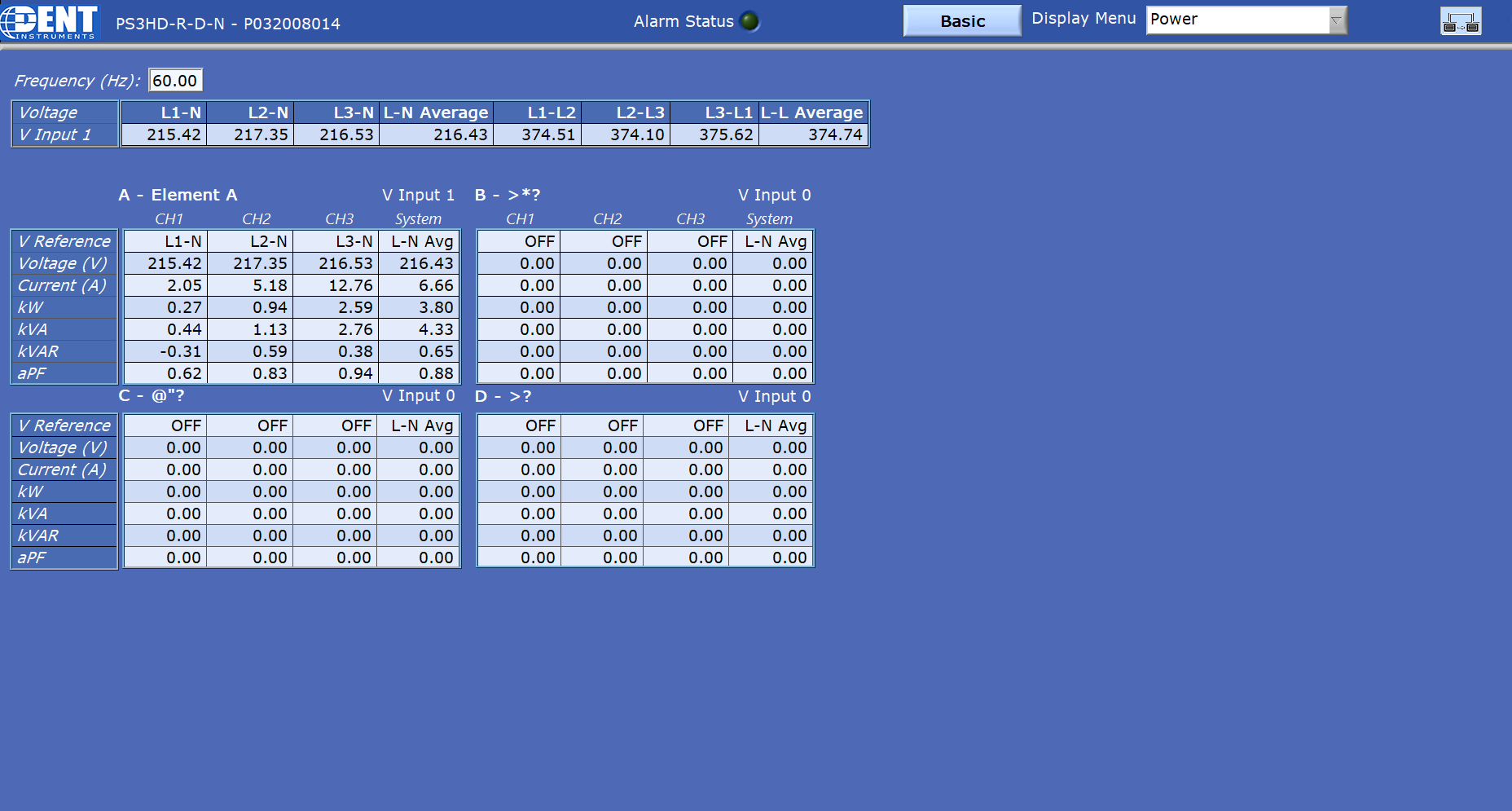

Power 화면: 기본 전압, 전류, 전력값 측정.

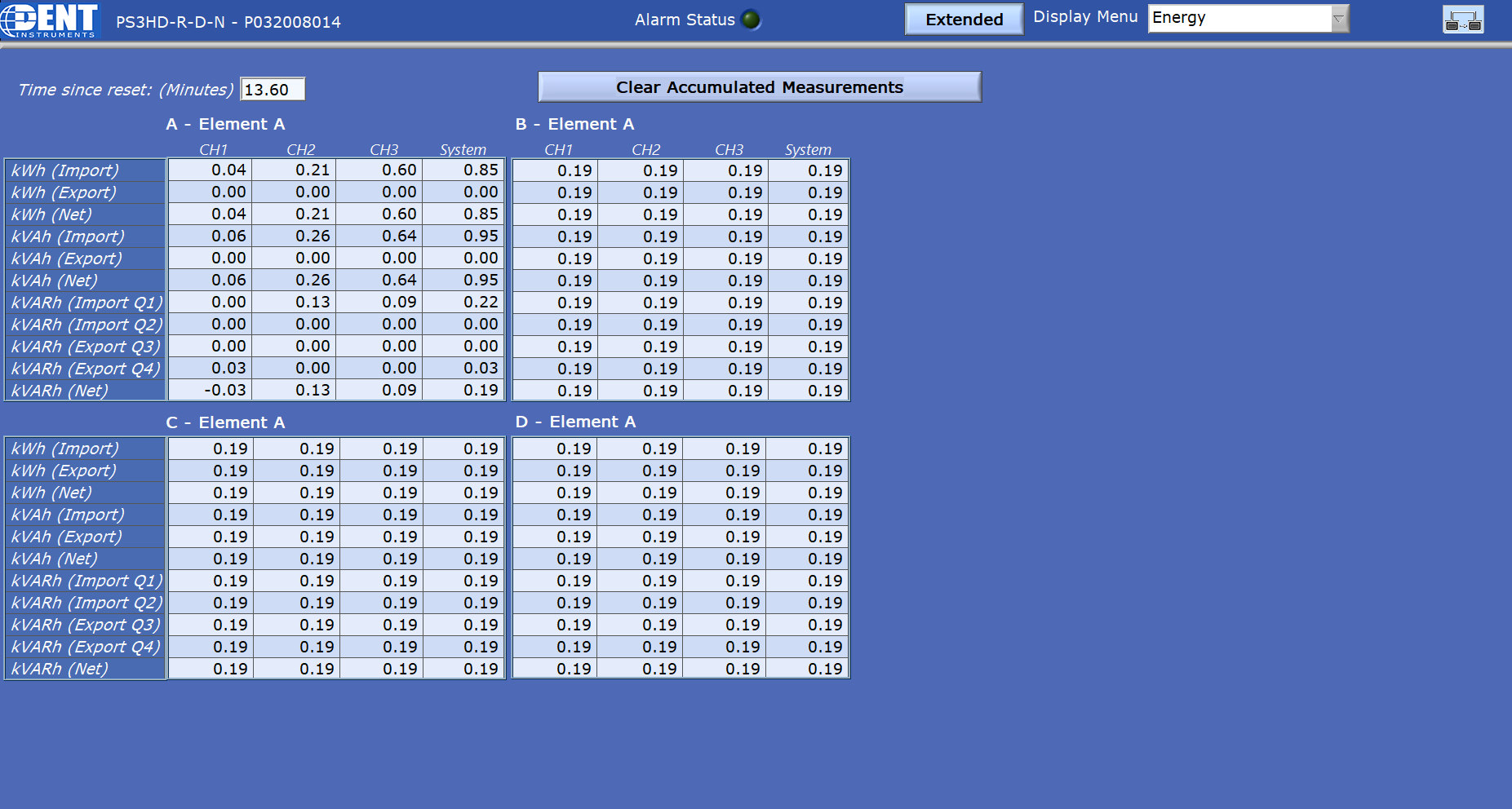

Energy 화면: 유효, 피상, 무효 등 상세 전력값 측정.

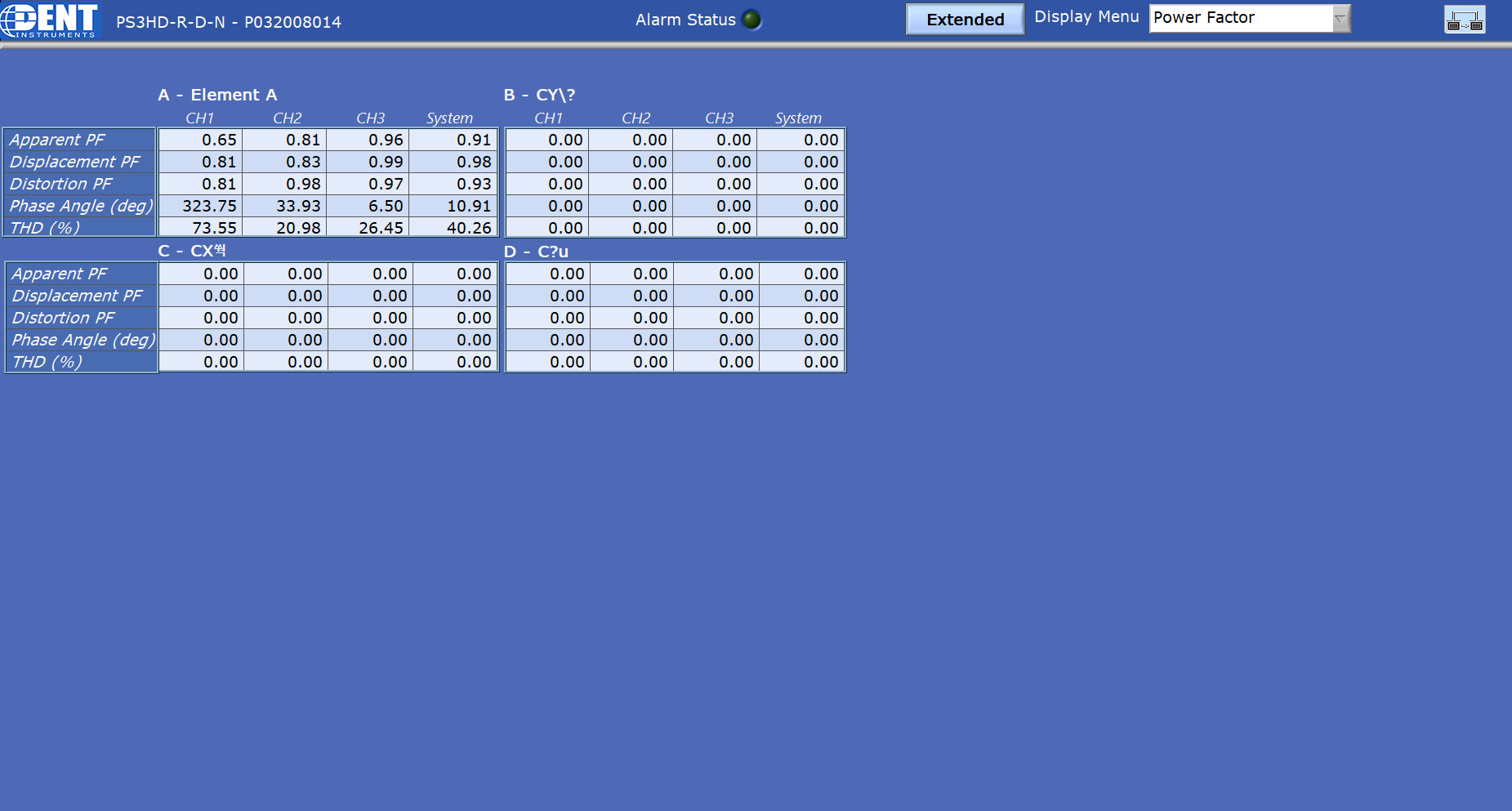

Power Factor 화면: 유효, 피상, 무효 등 상세 전력값 측정.

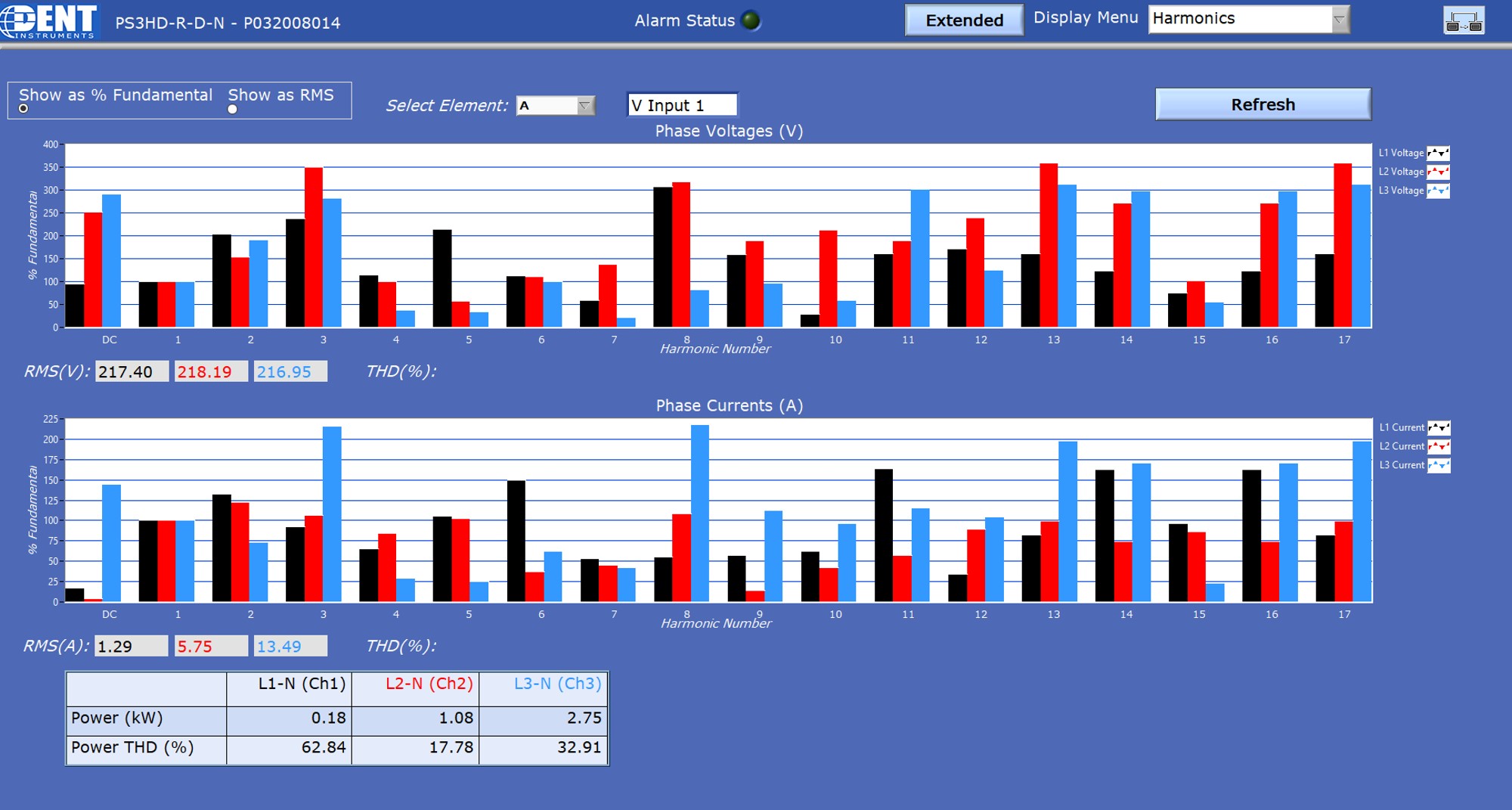

Harmonics 화면: 전압, 전류 고조파 및 총왜곡률 측정.

적용 분야

세입자 계량부터 산업 환경까지 씁니다

PowerScout HD에 알맞은 응용은 세입자용 보조 계량기, 양방향 미터링, 데이터 센터, 상업 시설, 소매점, 산업 환경의 전력 모니터링 등입니다. 배전반 모니터링이나 분전반 전력 모니터링용으로 다수의 채널을 동시에 측정하는 제품도 있습니다(단상 기준 12채널, 48채널).

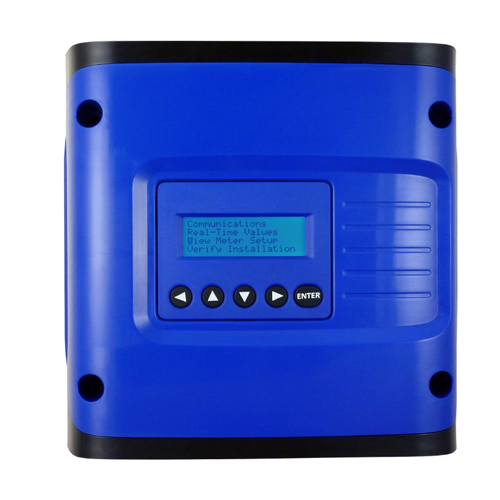

PowerScout 12 HD 12채널 전력계.

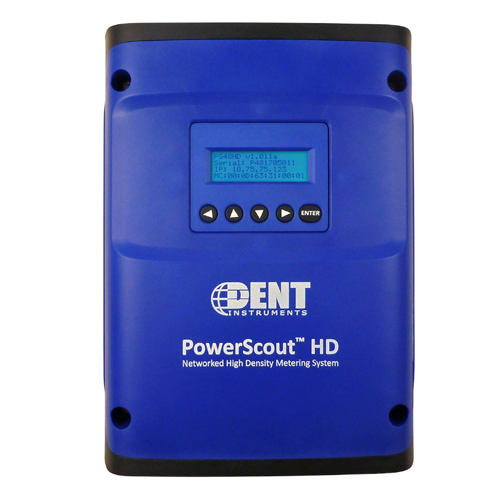

PowerScout 48 HD 48채널 전력계.

영상 보기 PowerScout HD 제품의 간편 설치 방법을 소개하는 영상입니다.

사양

PowerScout 3 HD 3채널 모델의 특징

원문은 Dent Instruments PowerScout 3HD, 12HD, 48HD 제품을 관련 제품으로 소개합니다.
