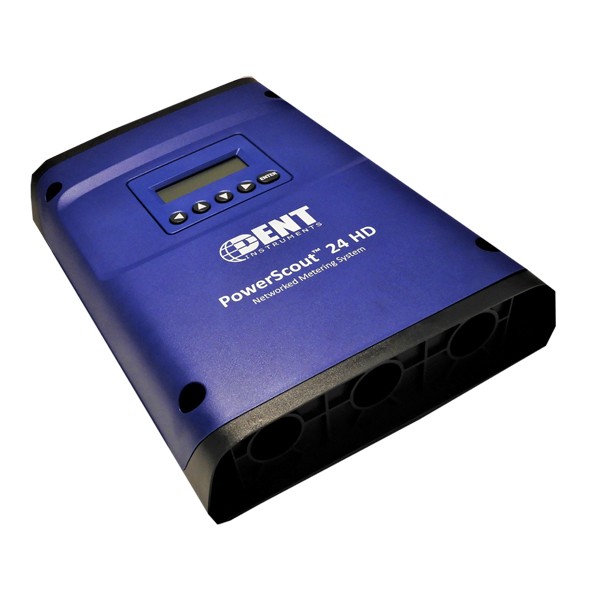

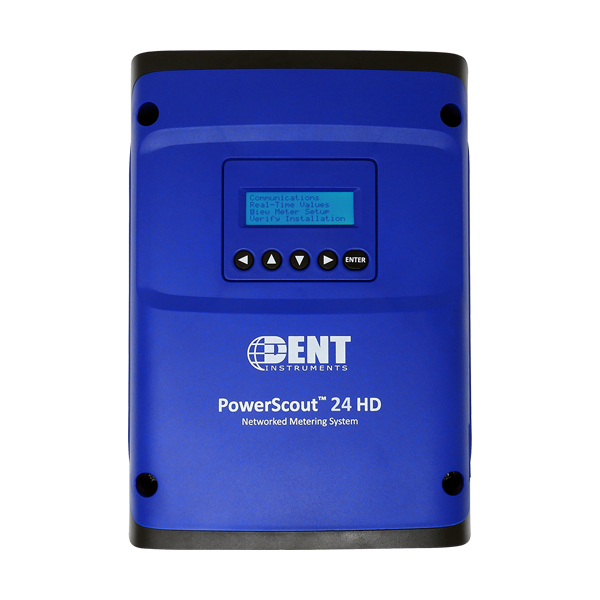

DENT POWERSCOUT™ 24 HD 24채널 네트워크 기반의 전력계

MODEL: POWERSCOUT™ 24 HD
브랜드: DENT INSTRUMENTS

제품문의 구매하기

전압 계통이 나뉜 두 분전반을
한 장비에 받는 24채널 전력계

DENT PowerScout 24 HD 24채널 네트워크 전력계

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT PowerScout 24 HD는 독립된 3상 전압 기준 입력 2개로 두 분전반의 전압을 나눠 받는 24채널 네트워크 전력계(다회로 전력계)입니다. 3상 8개, 2상 8개 또는 1상 24개로 구성할 수 있어 전압 계통이 나뉜 설비의 계량에 적합합니다.

서로 다른 전압 계통의 회로를 한 장치에서 받으므로 계통마다 계량기를 따로 두지 않아도 됩니다. 값은 1초마다 갱신되고 펄스 입력 2개는 최대 10 Hz까지 읽습니다. 이 전력계는 (주)테솔이 국내에 공식 공급합니다.

24채널

3상 8 · 2상 8 · 1상 24

전압 기준 2개

독립 3상 입력

펄스 입력 2개

최대 10 Hz

0.2 %

정확도, CT에 따라 달라짐

특징

두 전압 계통을 나눠 받는
24 HD 구성

핵심 특징	현장에서 달라지는 점
전압 기준 2개	서로 다른 3상 전압 계통을 독립적으로 받아 두 분전반의 회로를 한 장치에서 읽습니다.
최대 24회로	3상 8개, 2상 8개, 1상 24개 가운데 회로 수에 맞춰 조합할 수 있습니다.
펄스 입력 2개	최대 10 Hz의 펄스 신호를 받아 계량기 값을 전력 데이터와 함께 기록합니다.
PhaseChek	특허 기술로 CT 위상과 방향을 확인해 설치 오류를 줄입니다.
고전압 커버	보호 수준을 한 단계 높여 주므로 USB 설정 작업을 더 안전하게 진행할 수 있습니다.
Modbus · BACnet	두 프로토콜을 모두 지원하므로 BMS 환경에 맞는 쪽을 고를 수 있습니다.
양방향 미터링	양방향 미터링 프로젝트에도 적용할 수 있습니다.
DENTCloud	DENTCloud 지원 구성을 선택하면 데이터를 원격에서 확인할 수 있습니다.

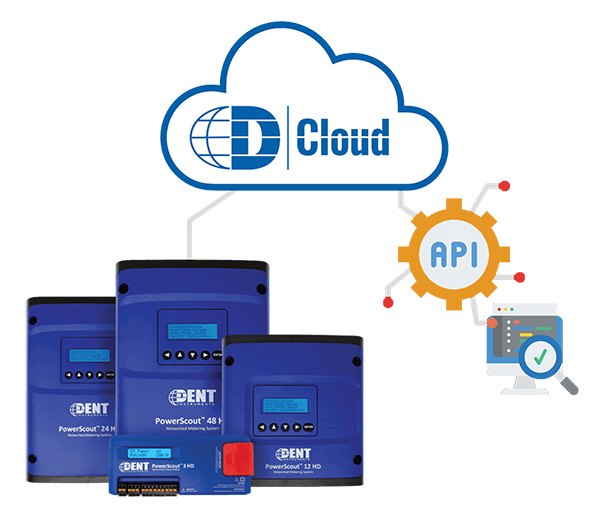

클라우드 연동 전력계 본체 여러 대의 모습

전압 기준 분리

두 계통의 회로를
나눠 읽는 방법

전압 기준 입력 2개 가운데 하나는 첫 번째 계통의 전압에, 다른 하나는 두 번째 계통의 전압에 연결하세요. 회로별 CT를 해당 계통에 배정하면 계통이 다른 임대 구역이나 설비도 한 대로 나눠 정산할 수 있습니다.

두 개의 전압 기준 입력 연결

전압 기준 입력은 각 계통의 상 순서에 맞춰 연결해야 합니다. 설치 후에는 PhaseChek로 CT 위상과 방향을 확인하세요.

설정과 통신

USB와 ViewPoint HD 설정,
BMS 연결

기본 설정은 USB 포트로 하고 세부 설정은 ViewPoint HD에서 진행합니다. 독립형 기록기가 아니므로 데이터로거나 BMS를 함께 준비하고, 통신은 RS-485와 이더넷 중에서 선택하세요.

설정 소프트웨어와 통신 연결

Modbus와 BACnet 레지스터 목록은 DENT가 제공합니다. 상위 시스템 매핑을 시작하기 전에 필요한 항목을 목록에서 골라 두세요.

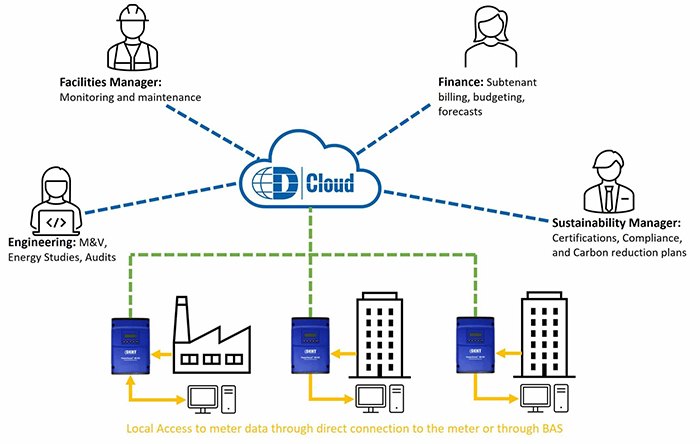

클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도

사용 방법

PowerScout 24 HD
전압 기준 2개 설정과 통신

PowerScout 24 HD는 PC의 ViewPoint HD나 웹 브라우저로 설정하며, 전압 입력 2개를 갖춘 모델입니다. RS-485와 이더넷으로 Modbus, BACnet 시스템에 연결합니다.

소프트웨어·도구	하는 일
ViewPoint HD	Windows용 설정 앱. 서비스 타입·CT 형식·통신·시계 설정 (macOS는 웹 앱 사용)
웹 앱(PSHD Web App)	USB로 연결한 뒤 브라우저에서 http://169.254.1.5로 접속해 설정. macOS에서도 사용
Modbus · BACnet	24채널 값을 BMS에서 읽기. Modbus TCP 포트 502, BACnet IP 포트 47808
DENTCloud	DENTCloud 지원 구성에서 이더넷으로 원격 확인. www.dentcloud.io 계정에 미터 등록

처음 연결하는 순서

순서	할 일
1	ViewPoint HD 설치 폴더를 PC의 로컬 드라이브에 복사한 뒤 설치하세요. USB 드라이브에서 바로 실행하면 실패할 수 있습니다.
2	미터를 USB로 PC에 연결하고 ViewPoint HD에서 CONNECT OVER USB를 선택합니다.
3	서비스 타입과 CT 형식을 설정하고, 두 전압 기준 입력이 각각 맞는 계통에 연결됐는지 V_Input 설정(레지스터 2217)을 확인합니다.
4	Modbus 또는 BACnet 통신을 설정하고, 이더넷 IP는 LCD의 About Meter 화면이나 Network Scan으로 확인하세요.
5	시계를 설정하고, 설치 후 PhaseChek 표시를 결선 점검의 참고로 쓰세요. PhaseChek는 참고용 기능입니다.

Modbus·BACnet 예시

명령	하는 일
01 06 04 37 31 39 EC B6	Function 06으로 레지스터 1079(0x0437)에 ASCII '19'(0x3139)를 쓰는 Modbus RTU 예시 프레임입니다. 고정 IP 문자열 입력 예시의 첫 단계입니다.
Function code 03	Read Holding Registers. 레지스터 값을 읽습니다.
Function code 16 (0x10)	Write Multiple Registers. 여러 레지스터에 한 번에 기록합니다.
Registers 1079–1086	고정 IP 문자열 예시에 쓰는 레지스터입니다. NULL 종료 문자까지 문자열 블록 전체를 순서대로 기록해야 하며, 그렇지 않으면 무시됩니다.
Register 2217	V_Input 설정 레지스터입니다.
BACnet/IP 포트 47808	BACnet IP 기본 포트입니다.

레지스터 번호와 프레임은 PowerScout HD 운영 가이드(2023-07-30판)의 표기입니다. 사용 중인 펌웨어의 레지스터 목록을 DENT 자료로 함께 확인하세요.

BACnet MS/TP 주소는 0~127 범위에서 네트워크 안에서 겹치지 않게 정하고, Device ID도 겹치면 안 됩니다. Max Masters 기본값은 127입니다.

사양

PowerScout 24 HD
상세 사양

항목	사양
채널 · 구성	24채널: 3상 × 8, 2상 × 8, 1상 × 24, 독립 3상 전압 기준 입력 2개
정확도	0.2 % (사용하는 CT에 따라 달라짐)
CT 입력	333.3 mV CT 정격의 150 %까지, RoCoil CT 사용 시 최대 4000 A, 최대 입력 0.525 V AC
전압	상-중성 80/90 ~ 346 V AC, 상간 600 V, CAT III
통신	Modbus RTU, BACnet MS/TP(RS-485), Modbus TCP, BACnet IP(이더넷 10/100), USB 설정, ViewPoint HD 소프트웨어와 웹 앱
갱신 · 기록	1초마다 갱신, 연속 샘플링(공백 없음), 플래시에 구간 데이터 기록
펄스 입력	2개: 3.3 V 소싱, 최대 10 Hz
크기	381 × 254 × 127 mm, 외함 또는 장착판
디스플레이	선택 사양 (표시창 버전)
설정 방법	USB-C, ViewPoint HD, 웹 브라우저
고전압 커버	추가 보호 수준 제공
퓨즈 정격	200 kAIC (표준)
서지 내성	6 kV 회선 서지 평가
CT 옵션	스플릿 코어, 솔리드 코어, RoCoil(로고스키)
보증	5년

PowerScout HD 시리즈 본체 전면과 조작 버튼

활용 분야

계통이 나뉜 설비의
계량 현장

임대 건물 보조 계량 — 계통이 다른 구역의 사용량을 나눕니다.
데이터센터 회로 계량 — 이중화된 두 계통의 회로를 함께 기록합니다.
전압 계통 분리 설비 — 두 전원 계통의 부하를 한 대로 감시합니다.
상업 시설 실시간 감시 — 분기 회로 전력을 계속 확인합니다.

선택 가이드

전압 계통과 회로 수로 고르는
HD 시리즈 4종

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유

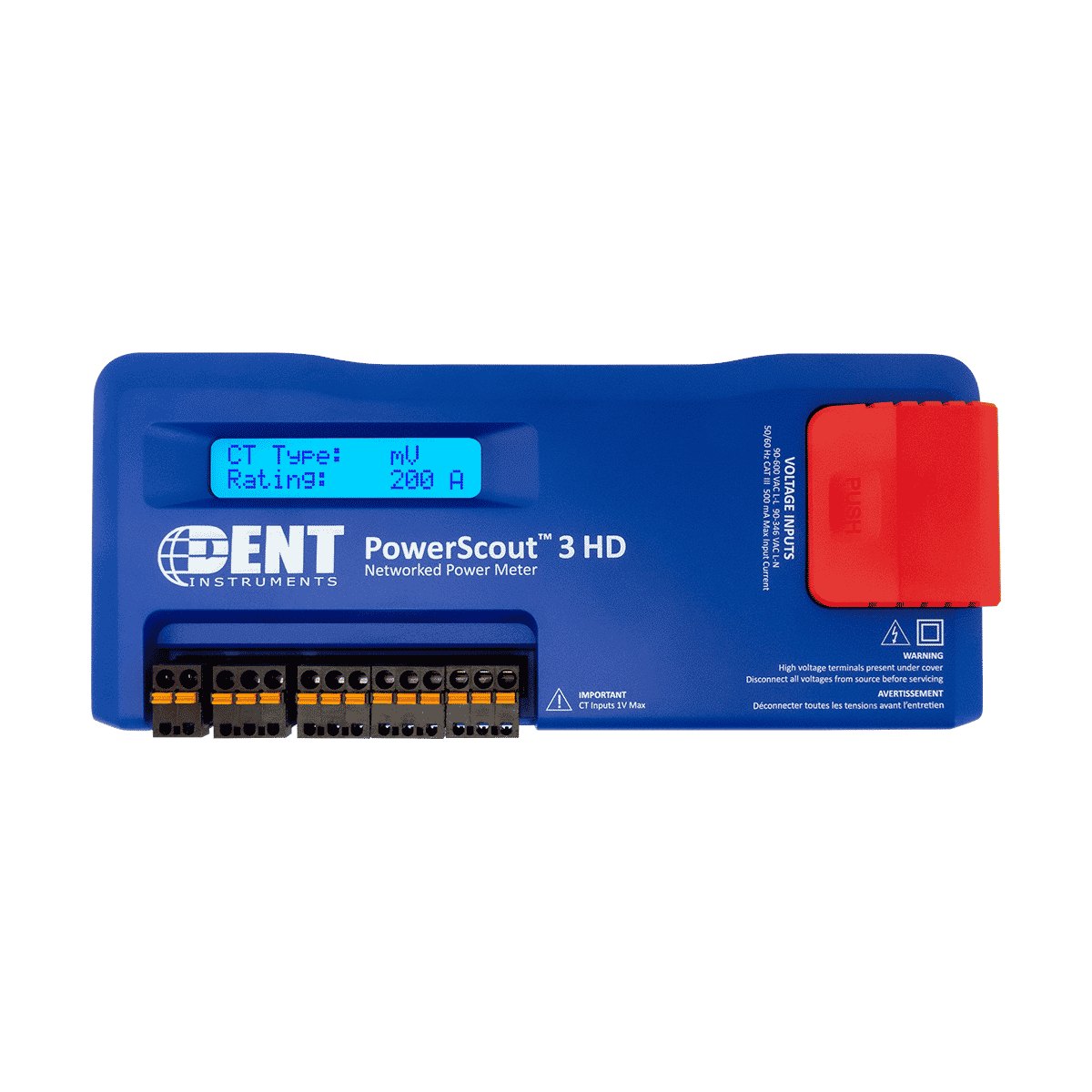

회로가 3개이고 DIN 레일에 설치할 때	DENT PowerScout 3 HD	3상 1개, 2상 1개, 1상 1개를 받는 3채널 모델로 DIN 레일에 설치할 수 있습니다. 펄스 입력은 없습니다.

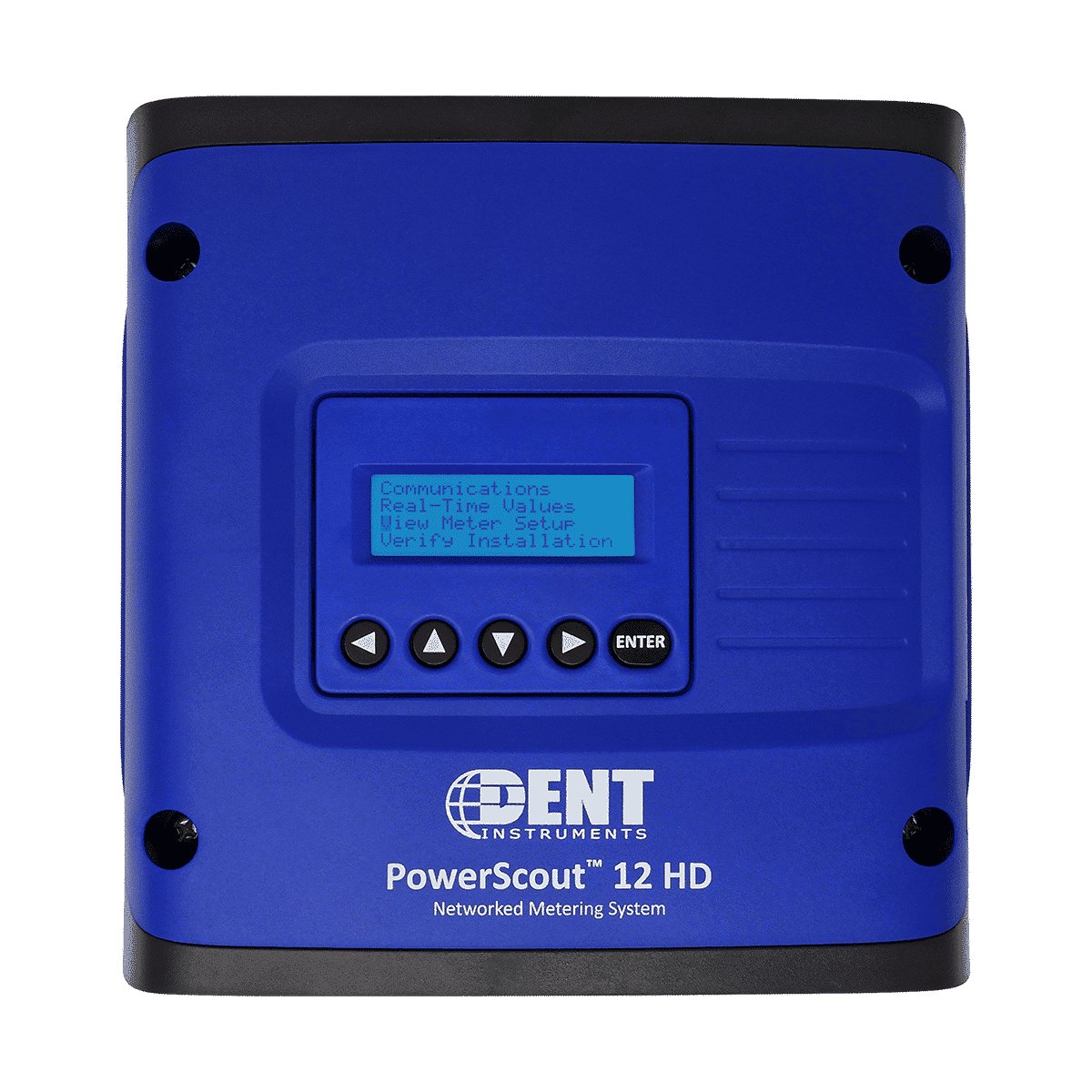

회로가 12개이고 가스·수도 펄스도 받을 때	DENT PowerScout 12 HD	펄스 입력 4개를 갖춘 12채널 모델이라 전력과 가스·수도 사용량을 한 대로 모읍니다.
두 전압 계통의 회로 24개를 한 대로 계량할 때	DENT PowerScout 24 HD	독립 3상 전압 기준 입력 2개로 두 계통을 나눠 받는 24채널 모델입니다.
대형 분전반의 회로 48개를 한 대로 계량할 때	DENT PowerScout 48 HD	독립 3상 전압 기준 입력 2개를 갖춘 48채널 모델이라 대형 분전반의 회로를 한 대로 계량하기에 맞습니다.

PowerScout HD 시리즈 본체 전면과 표시창

구성·옵션

24 HD 기본 구성과
별도 선택 CT

구분	내용
구성	24채널 측정기, 3상 8 · 2상 8 · 1상 24, 독립 3상 전압 기준 입력 2개

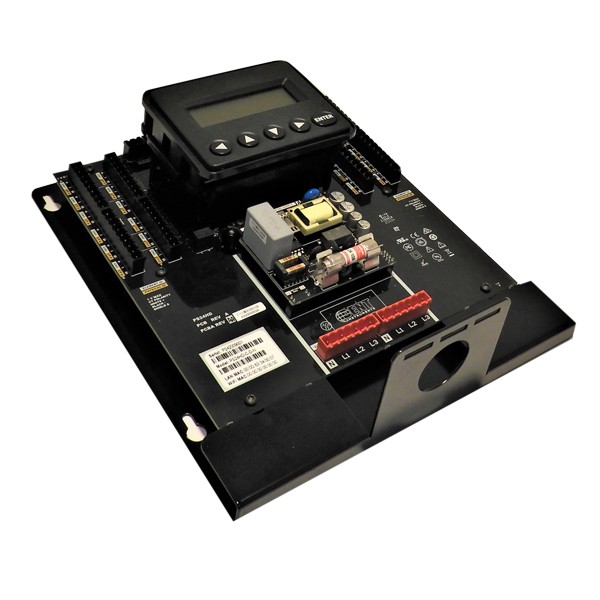

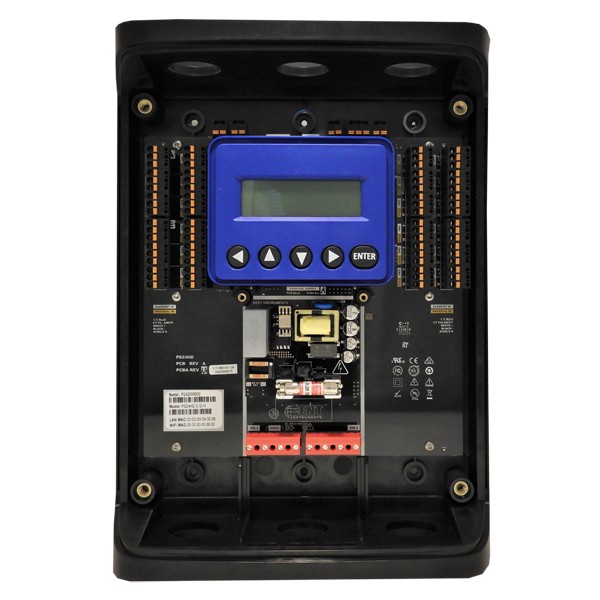

설치	외함 또는 장착판
펄스 입력	2개, 최대 10 Hz
별매	스플릿 코어, 솔리드 코어, RoCoil CT

24 HD와 비교할
HD 시리즈 모델

PowerScout 24 HD의 전압 기준 입력 2개는 어떤 점이 좋습니까?
서로 다른 전원 계통의 회로를 한 대로 나눠 계량할 수 있습니다. 계통마다 계량기를 따로 두지 않아도 됩니다.
24 HD와 48 HD는 어떻게 고릅니까?
회로 수로 선택합니다. 24 HD는 24채널, 48 HD는 48채널입니다.
PowerScout 24 HD에 CT가 들어 있습니까?
아니요, 들어 있지 않습니다. 회로 전류에 맞는 스플릿 코어, 솔리드 코어, RoCoil CT를 따로 준비하세요.
24 HD 설정은 어떻게 합니까?
USB 포트로 기본 설정을 하고 ViewPoint HD로 세부 설정을 합니다.
데이터로거 없이 24 HD를 단독 기록기로 사용할 수 있습니까?
아니요, 데이터로거나 BMS에 연결해 사용하는 슬레이브 장치입니다. 상위 시스템을 함께 준비하세요.
