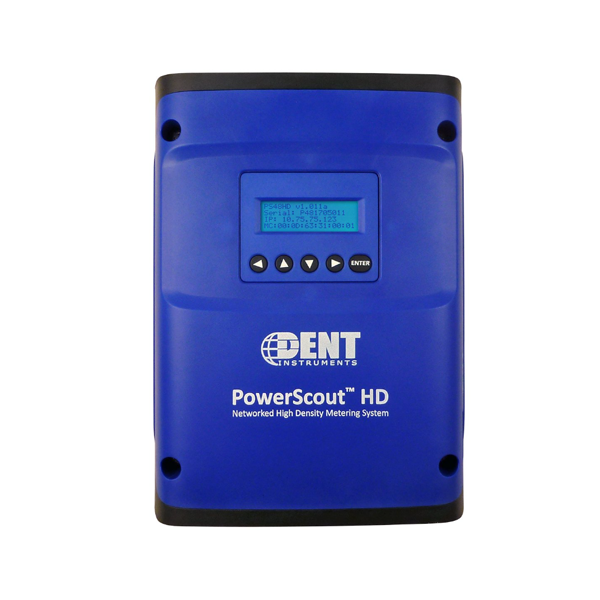

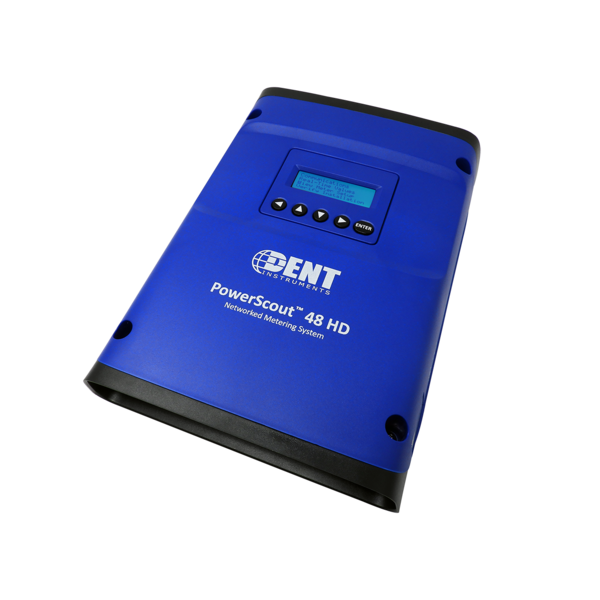

DENT POWERSCOUT™ 48 HD 48채널 네트워크 기반의 전력계

MODEL: POWERSCOUT™ 48 HD
브랜드: DENT INSTRUMENTS

제품문의 구매하기

데이터센터·상업 건물의
회로 48개를 재는 전력계

DENT PowerScout 48 HD 48채널 네트워크 전력계

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT PowerScout 48 HD는 독립 3상 전압 기준 입력 2개를 갖추고 3상 16개, 2상 16개 또는 1상 48개로 구성하는 48채널 네트워크 전력계(다회로 전력계)입니다. 데이터센터와 상업 건물의 전력을 회로 단위로 계량하는 데 적합합니다.

회로마다 계량기를 따로 달면 배선과 패널 공간이 많이 필요하지만, 48 HD는 회로 48개를 한 장치에서 받습니다. 값은 1초마다 갱신되며 데이터로거나 건물 관리 네트워크에 슬레이브 장치로 연결합니다. 이 전력계는 (주)테솔이 국내에 공식 공급합니다.

48채널

3상 16 · 2상 16 · 1상 48

전압 기준 2개

독립 3상 입력

0.2 %

정확도, CT에 따라 달라짐

2,359 g

외함 포함 무게

특징

대형 설비에 맞춘
48회로 구성

핵심 특징	현장에서 달라지는 점
48채널 한 대	3상 16개, 2상 16개, 1상 48개까지 한 장치에서 나눠 계량하므로 패널 공간이 줄어듭니다.
전압 기준 입력 2개	독립된 3상 전압 기준 입력으로 서로 다른 두 시스템을 동시에 계량할 수 있습니다.
PhaseChek	설치할 때 CT 방향이 맞는지 표시하므로 배선 오류를 현장에서 바로잡을 수 있습니다.
Modbus · BACnet	현장 시스템에 맞춰 두 프로토콜 가운데 하나를 고를 수 있습니다.
분할형 · Rogowski 혼용	분할형 CT와 RoCoil을 한 장치에 함께 연결할 수 있어 회로 전류에 맞게 CT를 조합합니다.
1초 갱신	값을 1초마다 갱신하고 구간 데이터를 플래시에 기록합니다.
TouchSaf 커버	커버를 장착하면 추가 보호구 없이 USB 작업을 안전하게 진행할 수 있습니다.
DENTCloud	DENTCloud 지원 구성을 고르면 원격에서도 데이터를 확인할 수 있습니다.
6 kV 서지 평가	6 kV 회선 서지를 견디도록 평가되어 대형 설비 환경에서 계측 안정성을 높입니다.

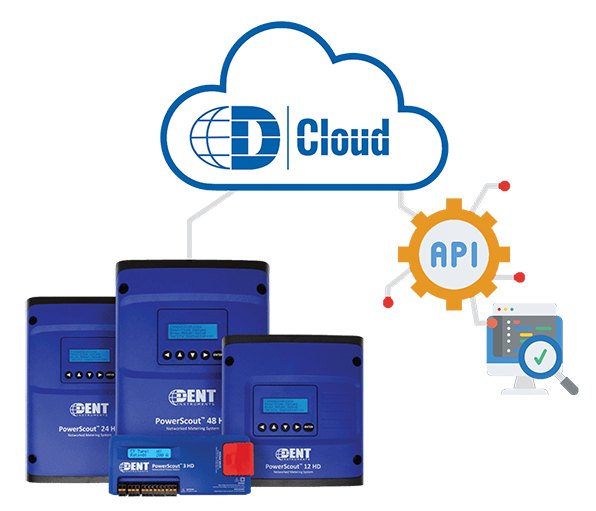

클라우드 연동 전력계 본체 여러 대의 모습

배선과 CT

회로 수가 많을 때의
배선 구성

배선 방식은 단상, 스플릿 위상, 3상 4선(WYE), 3상 3선(Delta) 가운데 설비에 맞춰 설정할 수 있습니다. CT도 분할형, 솔리드 코어, RoCoil을 회로마다 다르게 골라 섞어 연결하고, 전류가 큰 회로는 RoCoil로 최대 4000 A까지 측정합니다.

많은 CT 케이블을 정리하는 방법

회로 수가 많을수록 CT 케이블의 번호 표기와 정리가 설치 속도를 좌우합니다. 설치 후 PhaseChek로 CT 방향을 확인하고 이상이 있는 채널만 다시 설치하면 작업 시간이 줄어듭니다.

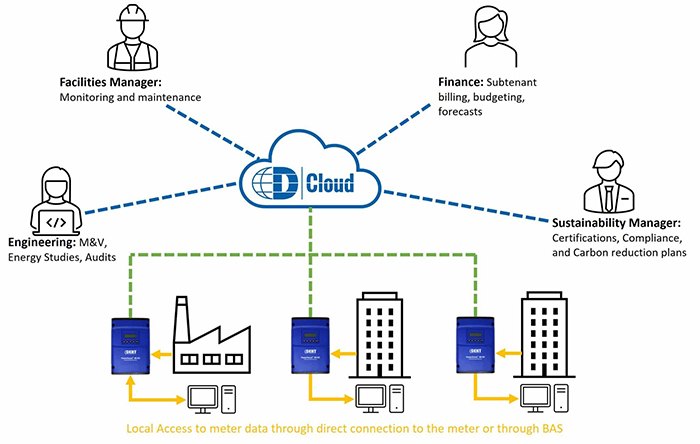

클라우드를 통해 여러 현장의 전력 데이터를 관리하는 구성도

주소와 통신

프로토콜 선택과
주소 설정

Modbus와 BACnet을 표준으로 지원하므로 현장 시스템에 맞는 쪽을 선택할 수 있습니다. Modbus를 사용하면 Element A 외에 15개의 주소가 더 필요하므로 상위 시스템의 주소 배정에 미리 반영하세요.

레지스터 목록을 대조하는 작업

상위 시스템 매핑에는 DENT가 제공하는 레지스터 목록을 대조해 사용하세요. 클라우드 접속이 필요하면 DENTCloud 지원 구성을 선택해야 합니다.

사용 방법

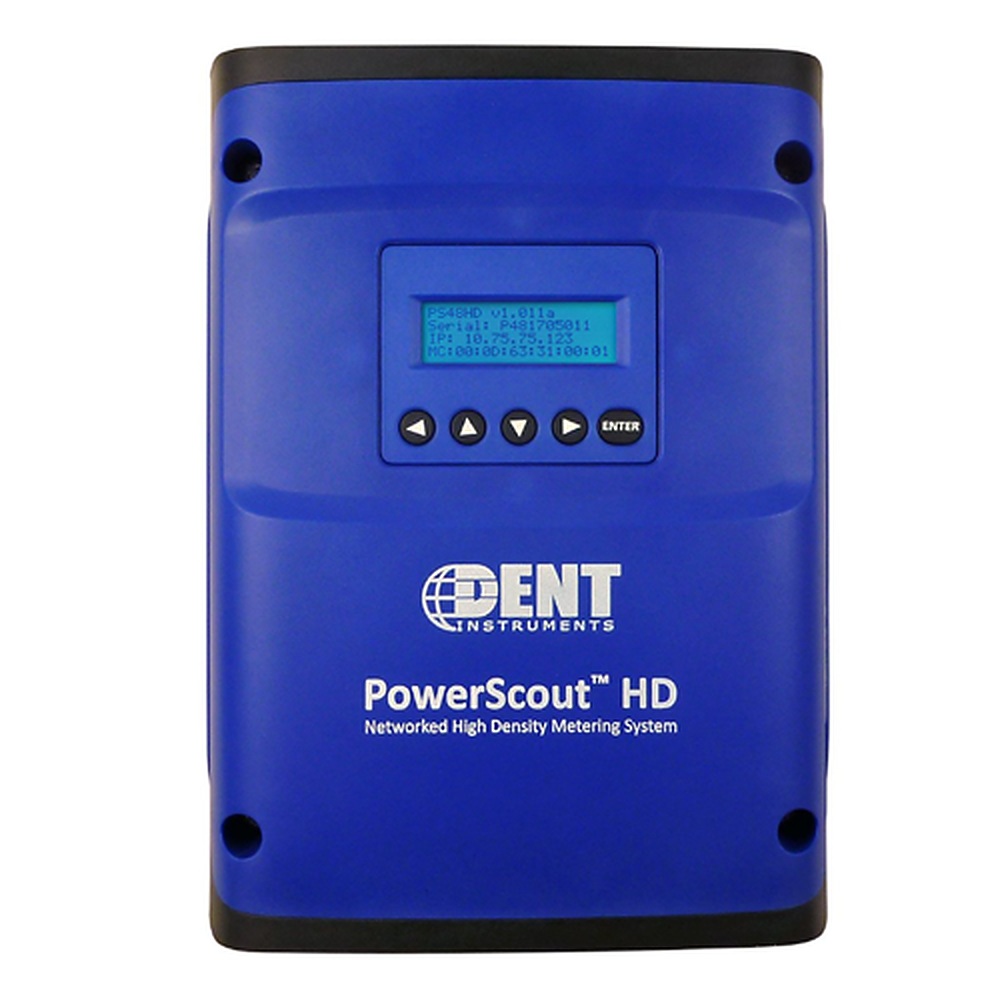

PowerScout 48 HD
ViewPoint HD·웹 앱·DENTCloud 연결

PowerScout 48 HD는 USB로 연결해 ViewPoint HD나 웹 브라우저에서 설정하고, 이더넷의 DENTCloud 지원 구성에서는 원격 확인도 할 수 있습니다. 48개 회로 값은 Modbus RTU/TCP와 BACnet MS/TP/IP로 상위 시스템에 전달합니다.

소프트웨어·도구	하는 일
ViewPoint HD	Windows용 설정 앱. 서비스 타입·CT 형식·통신·시계 설정 (macOS는 웹 앱 사용)
웹 앱(PSHD Web App)	USB로 연결한 뒤 브라우저에서 http://169.254.1.5로 접속해 설정. macOS에서도 사용
Modbus · BACnet	48채널 값을 BMS에서 읽기. 레지스터 목록은 DENT 자료 사용
DENTCloud	DENTCloud 지원 구성에서 이더넷으로 원격 확인. www.dentcloud.io 계정에 미터 등록

처음 연결하는 순서

순서	할 일
1	ViewPoint HD 설치 폴더를 PC의 로컬 드라이브에 복사한 뒤 설치하세요. USB 드라이브에서 바로 실행하면 실패할 수 있습니다.
2	미터를 USB로 PC에 연결하고 ViewPoint HD에서 CONNECT OVER USB를 선택합니다.
3	서비스 타입, CT 형식, 통신(Modbus 또는 BACnet, 직렬 또는 이더넷)을 설정합니다.
4	이더넷은 DHCP로 출하됩니다. LCD의 About Meter 화면이나 Network Scan으로 IP를 확인하고, DENTCloud를 쓰면 www.dentcloud.io 계정에서 ADD METER로 시리얼 번호와 Activation code를 입력해 등록하세요.
5	시계를 설정하고, 설치 후 PhaseChek 표시를 결선 점검의 참고로 쓰세요. PhaseChek는 참고용 기능입니다.

Modbus 예시

명령	하는 일
01 06 04 37 31 39 EC B6	Function 06으로 레지스터 1079(0x0437)에 ASCII '19'(0x3139)를 쓰는 Modbus RTU 예시 프레임입니다. 고정 IP 문자열 입력 예시의 첫 단계입니다.
Function code 03	Read Holding Registers. 레지스터 값을 읽습니다.
Function code 16 (0x10)	Write Multiple Registers. 여러 레지스터에 한 번에 기록합니다.
Registers 1079–1086	고정 IP 문자열 예시에 쓰는 레지스터입니다. NULL 종료 문자까지 문자열 블록 전체를 순서대로 기록해야 하며, 그렇지 않으면 무시됩니다.
Register 2248	PF Sign Convention 설정 레지스터입니다.
Function code 17 (0x11)	Report Slave ID. 장치 식별 정보를 읽습니다.

레지스터 번호와 프레임은 PowerScout HD 운영 가이드(2023-07-30판)의 표기입니다. 사용 중인 펌웨어의 레지스터 목록을 DENT 자료로 함께 확인하세요.

DENTCloud는 방화벽에서 MQTT용 포트 1883과 8883이 열려 있어야 합니다. Activation code는 미터 뒷면, 교정서, About Meter 화면에 있습니다.

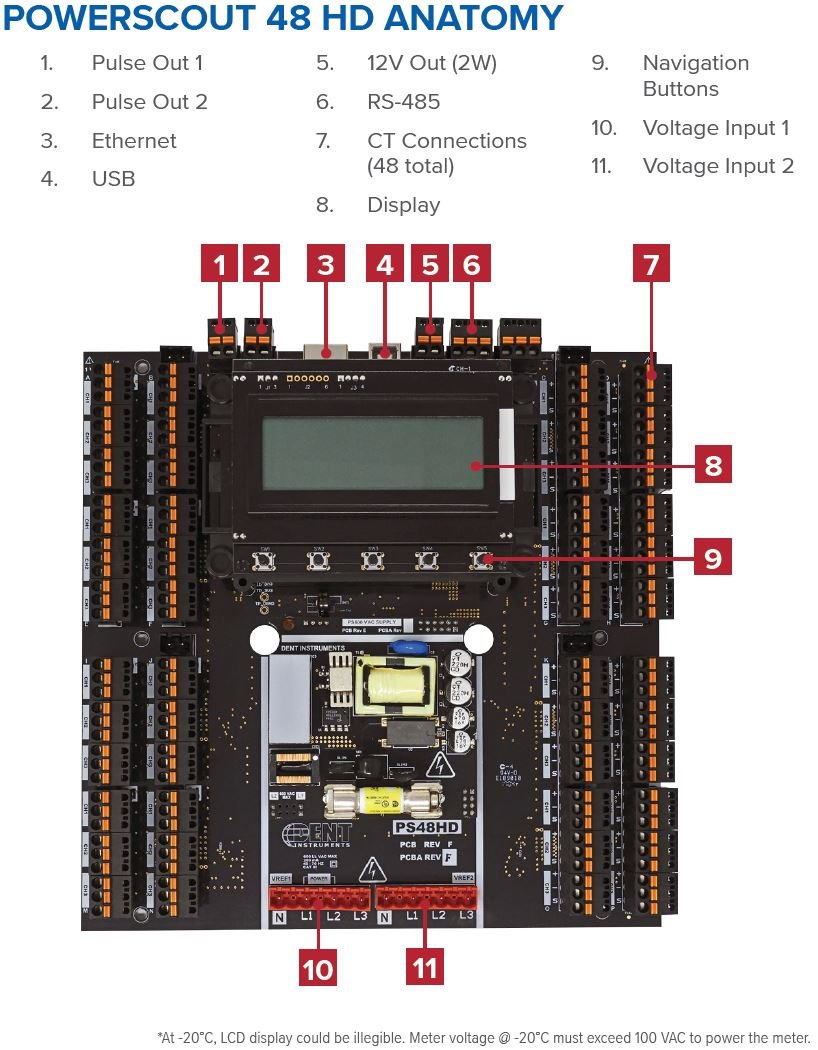

입출력 단자와 표시부 위치를 번호로 표시한 기판 구성

사양

PowerScout 48 HD
상세 사양

항목	사양
채널 · 구성	48채널: 3상 × 16, 2상 × 16, 1상 × 48, 독립 3상 전압 기준 입력 2개
정확도	0.2 % (사용하는 CT에 따라 달라짐)
CT 입력	333.3 mV CT 정격의 150 %까지, RoCoil CT 사용 시 최대 4000 A, 최대 입력 0.525 V AC
전압	상-중성 80/90 ~ 346 V AC, 상간 600 V, CAT III
통신	Modbus RTU, BACnet MS/TP(RS-485), Modbus TCP, BACnet IP(이더넷 10/100), USB 설정, ViewPoint HD 소프트웨어와 웹 앱
갱신 · 기록	1초마다 갱신, 연속 샘플링(공백 없음), 플래시에 구간 데이터 기록
펄스 입력	2개: 3.3 V 소싱, 최대 10 Hz
크기 · 무게	381 × 254 × 127 mm, 2,359 g, 외함 또는 장착판(회로 기판)

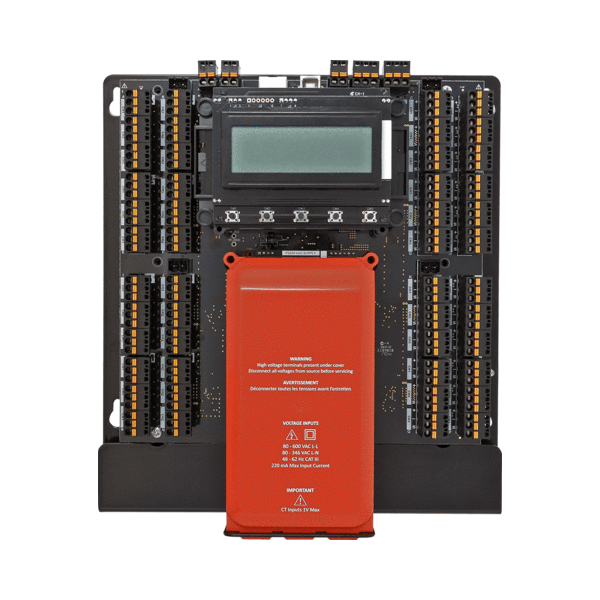

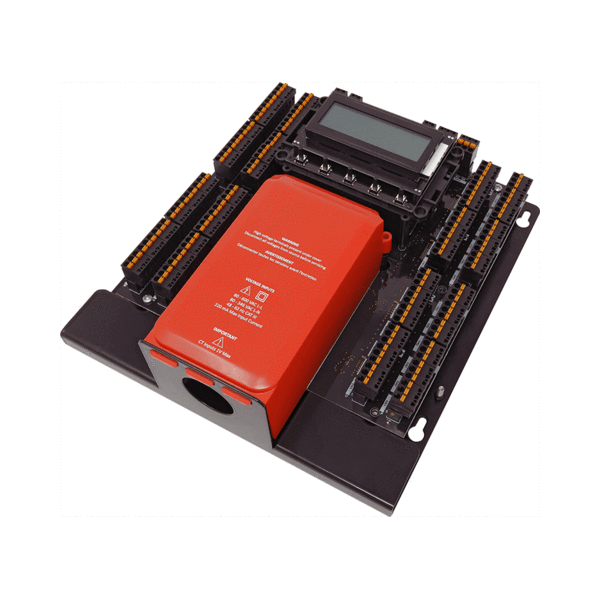

장착	외함(Enclosure) 또는 장착판(Plate)
배선 방식	단상, 스플릿 위상, 3상 4선(WYE), 3상 3선(Delta)
CT 옵션	분할형, 솔리드 코어, Rogowski 코일(RoCoil)
라인 전원	90 ~ 600 V AC (상간 전압)
서지 내성	6 kV 회선 서지 평가
클라우드 호환	지원 (DENTCloud 구성)
API 지원	지원

활용 분야

48회로 계량이
필요한 대형 현장

데이터센터 전력 — 회로 수가 많은 배전반의 회로별 전력을 한 대로 계량합니다.
상업 시설·소매점 — 1초마다 갱신되는 값으로 전력 사용을 실시간 확인합니다.
세입자별 보조 계량 — 사용량을 나눠 정산 자료로 사용합니다.
산업 시설 분전반 — 설비별 회로의 전류와 전력을 함께 감시합니다.

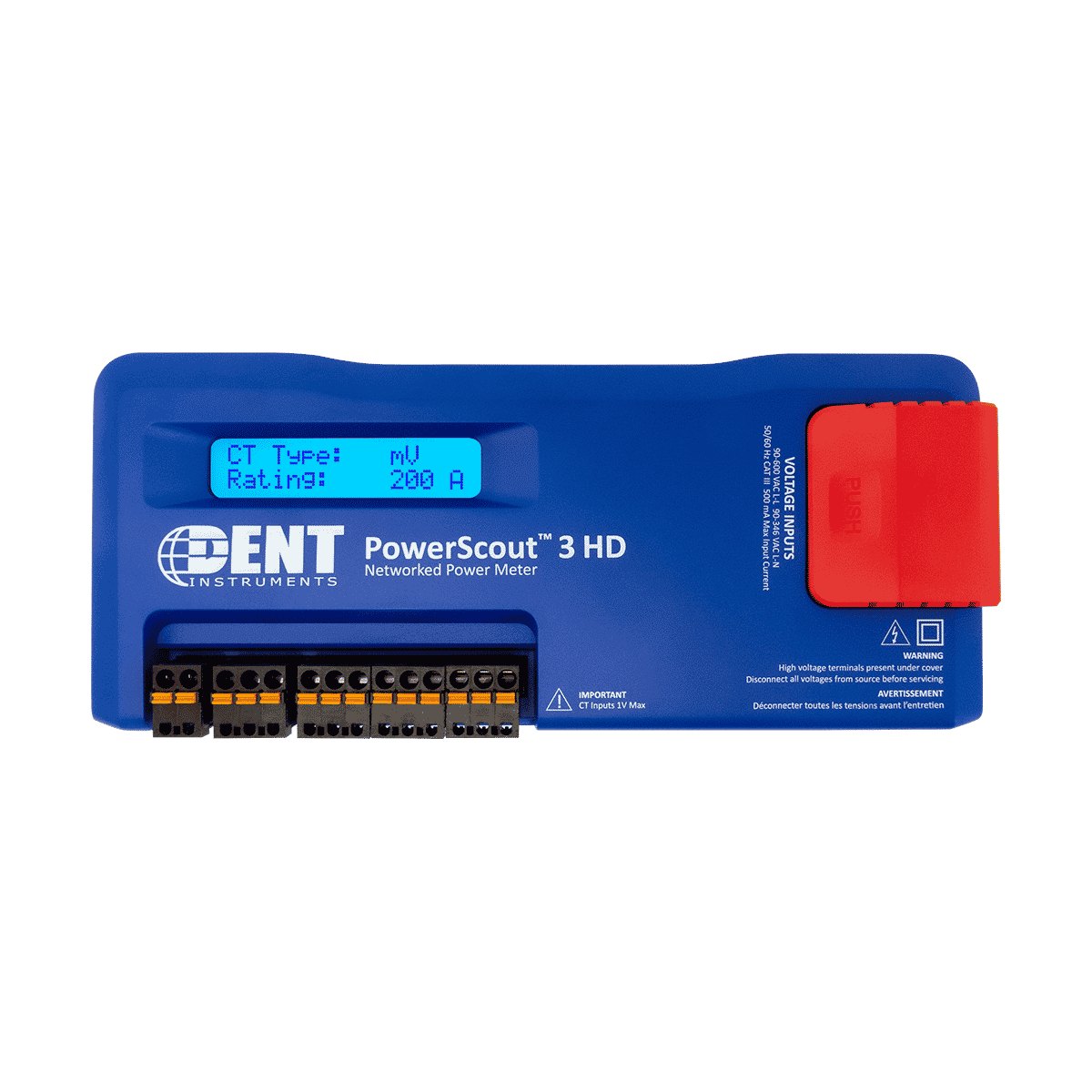

PowerScout HD 시리즈 본체 전면과 표시창

선택 가이드

48 HD를 포함한
HD 시리즈 4종 선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
회로가 3개이고 DIN 레일에 설치할 때	DENT PowerScout 3 HD	3상 1개, 2상 1개, 1상 1개를 받는 3채널 모델로 DIN 레일에 설치할 수 있습니다. 펄스 입력은 없습니다.
회로가 12개이고 가스·수도 펄스도 받을 때	DENT PowerScout 12 HD	펄스 입력 4개를 갖춘 12채널 모델이라 전력과 가스·수도 사용량을 한 대로 모읍니다.
두 전압 계통의 회로 24개를 한 대로 계량할 때	DENT PowerScout 24 HD	독립 3상 전압 기준 입력 2개로 두 계통을 나눠 받는 24채널 모델입니다.
대형 분전반의 회로 48개를 한 대로 계량할 때	DENT PowerScout 48 HD	독립 3상 전압 기준 입력 2개를 갖춘 48채널 모델이라 대형 분전반의 회로를 한 대로 계량하기에 맞습니다.

구성·옵션

48 HD 구성과
선택 옵션

구분	내용

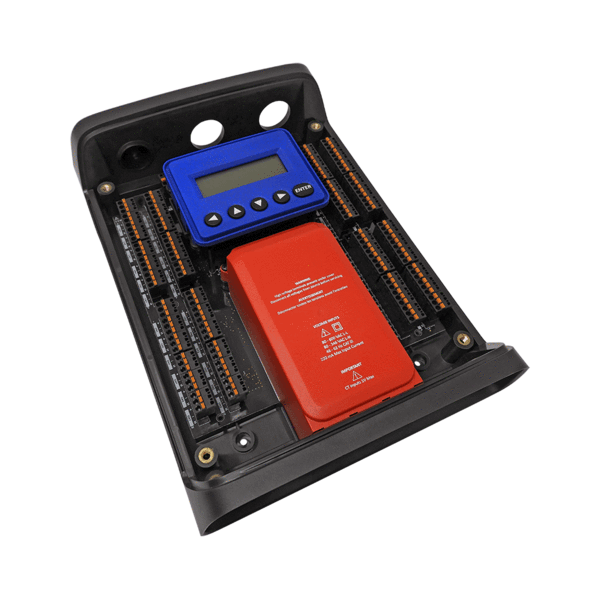

본체	PowerScout 48 HD, 외함 또는 장착판(회로 기판)
별매	CT (분할형, 솔리드 코어, Rogowski 코일)
선택 옵션	TouchSaf 고전압 커버
선택 옵션	DENTCloud 지원 구성

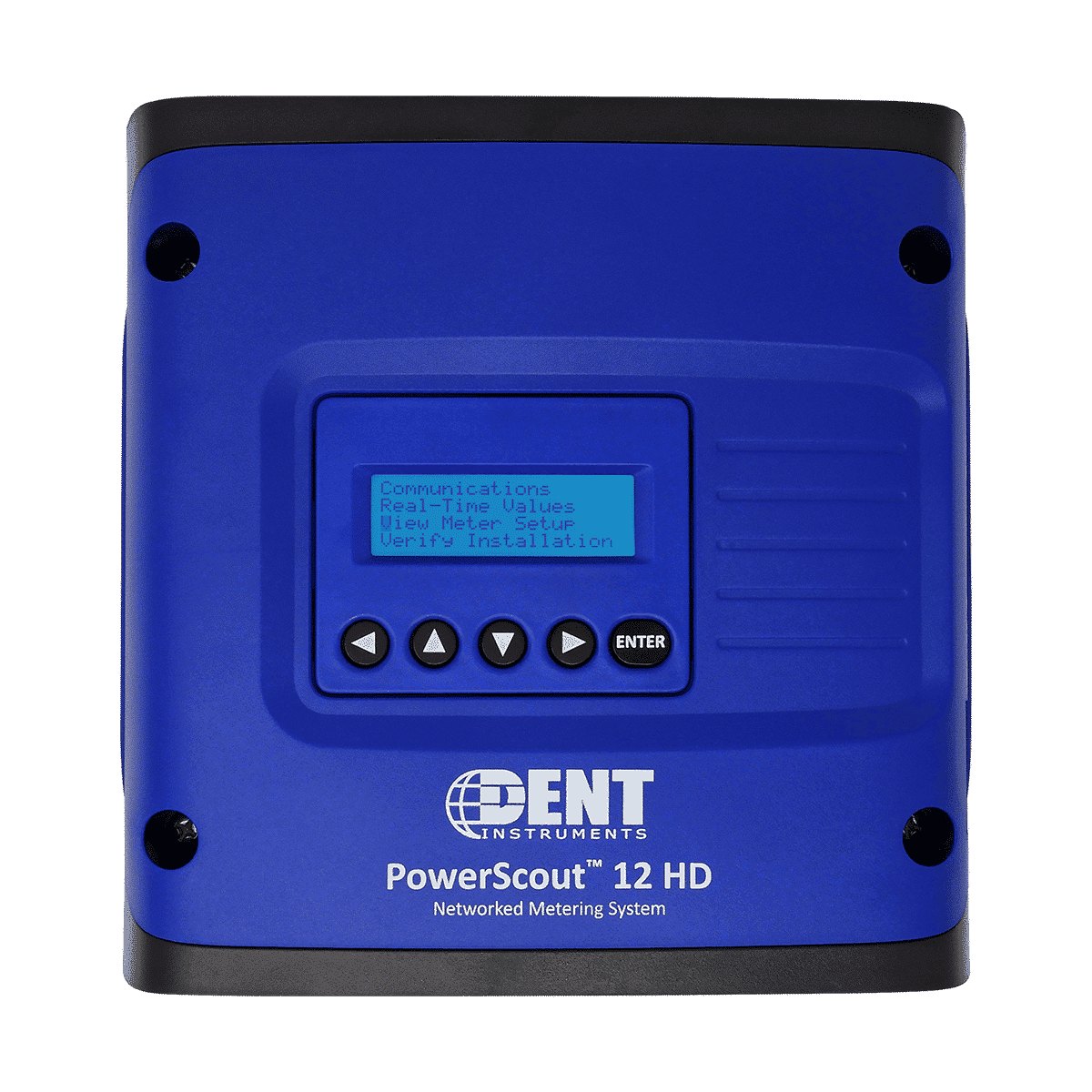

PowerScout HD 시리즈 본체 전면과 조작 버튼

48 HD와 함께 검토할
HD 시리즈 전력계

PowerScout 48 HD는 Modbus 주소가 몇 개 필요합니까?
Element A 외에 15개의 주소가 더 필요합니다. 상위 시스템의 주소 배정에 미리 반영하세요.
48 HD 데이터를 클라우드에서 볼 수 있습니까?
네, DENTCloud 지원 구성을 선택하면 원격에서 접속할 수 있습니다.
48 HD에 CT를 따로 준비해야 합니까?
네, CT는 별매입니다. 분할형, 솔리드 코어, Rogowski 코일 가운데 회로에 맞춰 고르세요.
48 HD에서 Modbus와 BACnet 중 무엇을 사용합니까?
현장 시스템에 맞는 쪽을 선택하세요. 두 프로토콜 모두 표준으로 지원합니다.
단상 회로도 측정할 수 있습니까?
네, 1상 48회로까지 구성할 수 있습니다.
