IX10 Digi 산업용 셀룰러 라우터

MODEL: IX10
브랜드: DIGI

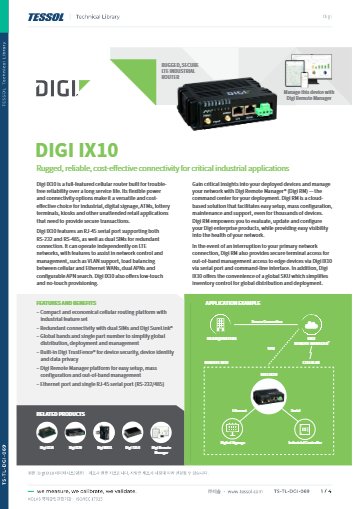

제품 자료: 데이터시트(영문)

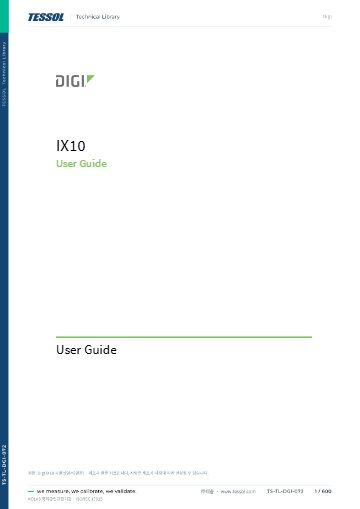

사용설명서(영문)

제품문의 구매하기

SIM 두 개로 LTE 회선을
유지하는 산업용 셀룰러 라우터

Digi IX10 · IX20 · IX30 산업용 셀룰러 라우터

견적 받기

Digi 국내 정식 공급 파트너

Digi IX10·IX20·IX30은 듀얼 SIM과 SureLink 이중화로 LTE 회선을 유지하는 산업용 셀룰러 라우터(Industrial Cellular Router, LTE Cat 4 라우터)입니다. ATM·키오스크·원격 설비의 통신을 9–30 VDC 전원 하나로 끊김 없이 이어 갑니다.

세 모델 모두 IP30 외함이며 DIN 레일이나 벽면에 설치할 수 있고, IX10은 -40 °C까지 견딥니다. Digi Remote Manager 하나로 수백에서 수천 대의 라우터를 한꺼번에 설정하므로 현장 방문 횟수가 줄어듭니다. 이 라우터는 (주)테솔이 국내에 공식 공급합니다.

SIM 2개

Mini-SIM 2FF 이중화

Cat 4

IX10·IX30 LTE 모듈

9–30 VDC

세 모델 공통 입력 전원

8채널

IX30 디지털·아날로그 I/O

특징

IX 라우터의 회선 이중화와
원격 운영 기능

핵심 특징	현장에서 달라지는 점
듀얼 SIM	한쪽 통신사 회선이 끊기면 다른 SIM으로 넘어가므로 무인 단말의 통신 공백이 줄어듭니다.
SureLink	연결 상태를 주기적으로 점검해 이중화된 회선을 자동으로 전환하므로 야간 장애에 사람이 대응하는 일이 줄어듭니다.
TrustFence	장치 보안과 데이터 개인 정보 보호를 맡아 외부에 설치한 라우터가 침해될 위험을 낮춥니다.
대역 외 관리	기본 연결이 끊겨도 시리얼로 접속해 설정을 복구할 수 있어 현장에 출동하지 않고 장애를 정리합니다.
제로 터치 설정	설치 담당자는 장비를 연결하기만 하면 되고 설정은 원격으로 내려오므로, 담당자 숙련도에 따른 설치 품질 차이가 줄어듭니다.
글로벌 SKU	글로벌 대역을 부품 번호 하나로 묶어 여러 지역에 같은 장비를 배포하기 쉽습니다.

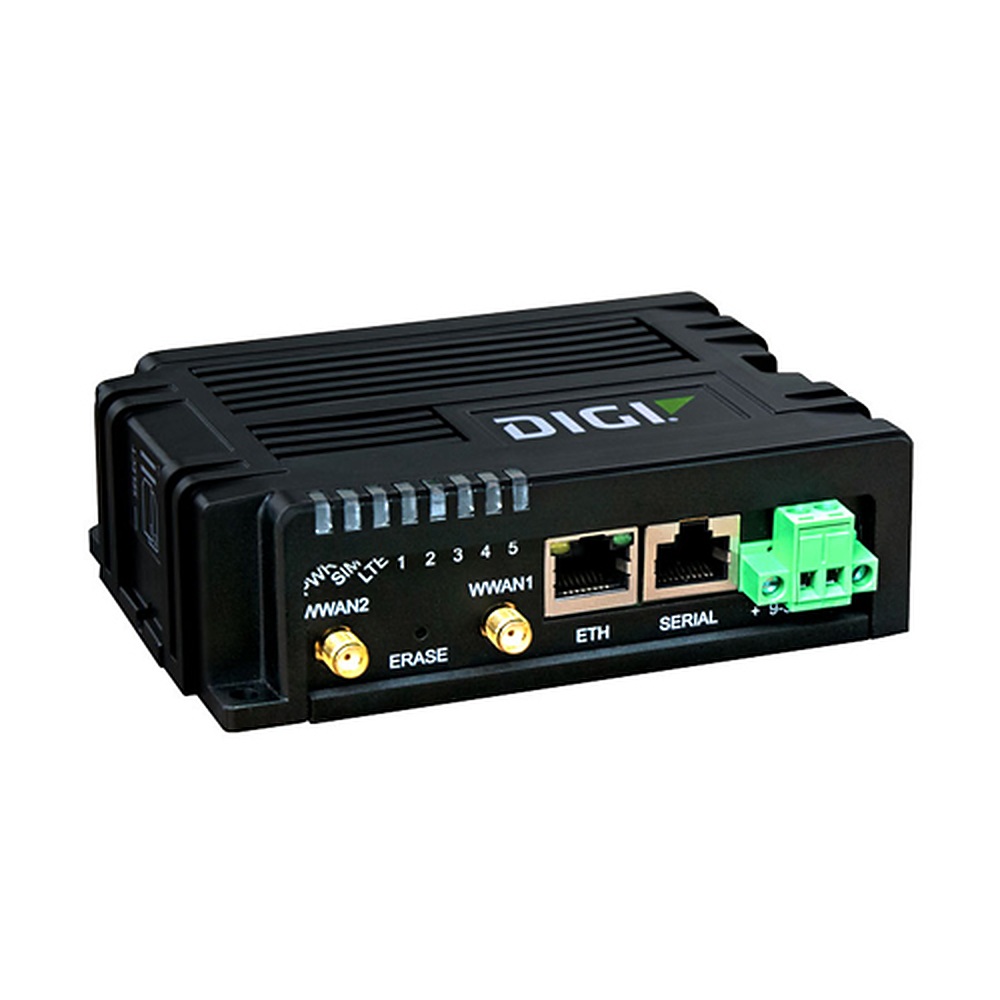

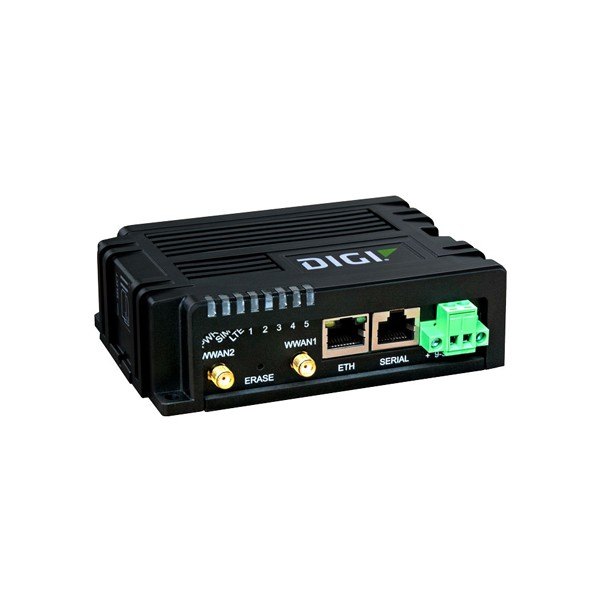

이더넷·시리얼 포트와 전원 단자가 보이는 블랙 라우터

대역 선택

IX 라우터 파트 넘버별
LTE 대역 확인

글로벌 SKU(IX10-00G4, IX20-00G4·IX20-W0G4, IX30-0EG4)는 Cat 4 글로벌 대역을 지원합니다. 북미용 SKU는 국내 LTE 대역과 맞지 않으므로 주문 전에 파트 넘버부터 구분하세요. IX30은 별도 SKU까지 포함해 지원 대역이 더 넓습니다.

파트 넘버	구성	LTE 대역
IX10-00G4	LTE Cat 4 글로벌	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B38, B39, B40, B41
IX20-00G4 · IX20-W0G4	LTE Cat 4 글로벌 · 글로벌 + Wi-Fi	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B38, B39, B40, B41
IX30-0EG4	LTE Cat 4 글로벌	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28 외
IX20-0007 · IX20-00N4-D · IX20-W0N4-D · IX30-00P7	북미용	국내 사용 대역과 맞지 않음

입출력과 GNSS를 함께 갖춘 IX30

IX30은 디지털 I/O 4채널(0–30 VDC, 최대 200 mA)과 아날로그 I/O 4채널(4–20 mA 또는 0–10 V, 12비트)을 12핀 스크류 터미널에 갖춰 센서 신호를 라우터에서 직접 받습니다. GPS·GLONASS·BeiDou·Galileo·QZSS를 수신하는 GNSS와 Class 1 Div 2, ATEX II 3 G Ex nA IIC T4 Gc 규격도 갖춰 위험 장소에 인접한 설비에 적합합니다.

사용 방법

Digi IX10·IX20·IX30
웹 설정과 CLI 상태 확인

IX 계열 라우터는 로컬 웹 인터페이스(WebUI)와 CLI(시리얼·SSH·telnet)로 설정하고, Digi Remote Manager로 원격 관리합니다. 셀룰러 상태는 CLI의 show modem 명령으로 확인합니다.

소프트웨어·도구	하는 일
WebUI(HTTP/HTTPS)	192.168.2.1 접속, 네트워크·셀룰러 설정
Admin CLI	config 모드 설정, show 명령으로 상태 조회
Digi Remote Manager 모바일 앱	라벨의 설치용 QR 코드를 스캔해 장치 등록

처음 연결하는 순서

순서	할 일
1	2FF SIM을 넣고(한 장이면 SIM 1) 안테나와 DC 전원을 연결합니다.
2	PC를 IX20은 ETH2 포트에, IX10은 ETH 포트에 연결하세요.
3	브라우저에서 192.168.2.1에 접속해 admin과 라벨의 고유 비밀번호로 로그인하고, 첫 로그인 때 비밀번호를 바꿉니다.
4	시리얼 콘솔로 CLI에 접속할 때는 터미널을 115200 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 맞추세요.
5	CLI에서 show modem으로 셀룰러 연결을 확인한 뒤 Digi Remote Manager 앱으로 장치를 등록합니다.

IX 계열 CLI 명령 예시

명령	하는 일
show modem	모든 모뎀의 상태 요약
show modem name modem	이름이 modem인 모뎀의 상세 상태
show network	네트워크 상태 조회
show config	현재 설정 조회
config	설정 모드로 들어가기
save	변경한 설정 저장(Configuration saved. 표시)

IX20·IX10 사용자 매뉴얼의 예시입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

새 비밀번호는 10자 이상이며 대문자, 소문자, 숫자, 특수 문자를 모두 포함해야 합니다. CLI 접속 후 접근 메뉴가 나오면 a 또는 admin을 입력해 Admin CLI로 들어갑니다.

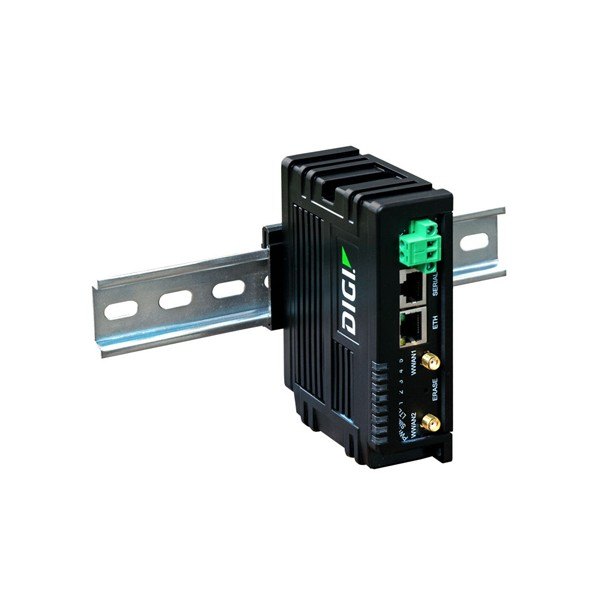

DIN 레일에 세로로 장착한 라우터 모습

사양

IX 라우터 3개 모델
상세 사양 비교

항목	IX10	IX20 / IX20W	IX30
셀룰러	LTE Cat 4	플러그인 Digi CORE 모뎀	LTE Cat 4
이더넷	1포트	RJ-45 10/100 2포트	RJ-45 10/100 2포트
시리얼	RJ-50, RS-232 DTE / RS-485 반이중	DB9M, RS-232 DTE	DB-9, RS-232/422/485
크기	118 x 88 x 35 mm	107 x 162 x 35 mm	12.8 x 10 x 5.2 cm
무게	0.39 kg	0.65 kg	0.5 kg
동작 온도	-40 °C – 70 °C	Wi-Fi 모델 -20 °C – 70 °C · 그 외 -40 °C – 70 °C	-34 °C – 74 °C
외함	글라스 필드 PPS, IP30	글라스 필드 PPS, IP30	알루미늄, IP30, DIN 레일
이더넷 속도	10/100 Mbps 자동 감지	10/100 Mbps 자동 감지	10/100 Mbps 자동 감지
이더넷 절연	해당 없음	해당 없음	1.5 kV RMS
시리얼 신호	RS-232 DTE(RXD, TXD, RTS, CTS, DTR, DCD, DSR, RI) 또는 RS-485 반이중, 소프트웨어 선택	TXD, RXD, CTS, DTR, DCD, 소프트웨어 흐름 제어(XON/XOFF), 하드웨어 흐름 제어(CTS/RTS)	DB-9 DCE, RS-232/422/485, TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI, XON/XOFF 및 하드웨어 흐름 제어
시리얼 ESD 보호	해당 없음	해당 없음	15 kV
USB	해당 없음	해당 없음	USB 2.0 Type A, 5 V 최대 500 mA
디지털 I/O	해당 없음	해당 없음	4채널, 0–30 VDC, 최대 200 mA, 소프트웨어 선택, 펄스 카운터 입력
아날로그 I/O	해당 없음	해당 없음	4채널, 4–20 mA 또는 0–10 V, 12비트
I/O 커넥터	해당 없음	해당 없음	12핀 스크류 터미널 블록
GNSS	해당 없음	해당 없음	GPS, GLONASS, BeiDou, Galileo, QZSS · NMEA 0183 V3.0 · 핫 스타트 1초, 웜 29초, 콜드 32초 · 수평 정확도 2 m 미만(50%), 5 m 미만(90%)
안테나 커넥터	50 Ω SMA 2개(암)	50 Ω SMA 2개(암) · Wi-Fi 모델 Wi-Fi용 50 Ω SMA 1개(수)	50 Ω SMA 3개(셀룰러 2, GNSS 1, 암)
3G / 2G 대역	3G B1, B2, B4, B5, B6, B8, B19 · 2G EDGE / GPRS 850 / 900 / 1800 / 1900 MHz	3G B1, B2, B4, B5, B6, B8, B19 · 2G EDGE / GPRS 850 / 900 / 1800 / 1900 MHz (CORE 모뎀 1002-CMG4)	글로벌 WCDMA B1, B2, B4, B5, B6, B8, B19 · GSM B2, B3, B5, B8
SIM 슬롯	Mini-SIM (2FF) 2개	Mini-SIM (2FF) 2개	Mini-SIM (2FF) 2개
SIM 보안	SIM 커버 뒤, 나사 고정	셀룰러 모듈 내부	나사 고정 SIM 커버
Wi-Fi (IX20W)	해당 없음	1x1 SISO 듀얼밴드 802.11a/b/g/n/ac(2.4 / 5 GHz), 클라이언트·AP 모드 동시, 클라이언트 최대 10, AP 최대 2, WPA/WPA2 개인·엔터프라이즈, TACACS+, 엔터프라이즈 RADIUS	해당 없음
메모리	해당 없음	RAM 256 MB, 플래시 256 MB	해당 없음
상태 LED	전원, 인터넷, SIM 1, SIM 2, SIM 오류, LTE, 신호 세기(5)	전원, 인터넷, Wi-Fi, SIM 1, SIM 2, 신호 세기(5), LTE	신호 세기(5), LTE, 전원
장착	해당 없음	해당 없음	DIN 레일
전원 입력	9–30 VDC, 최대 1.0 A	9–30 VDC, 최대 1.0 A	9–30 VDC, 18 W 이상 전원 필요
소비 전력	대기 2.5 W · 최대 송수신 6 W (일반)	대기 2.5 W · 최대 송수신 6 W (일반)	대기 4 W · 최대 송수신 12 W (일반)
전원 커넥터	해당 없음	해당 없음	탈착식 스크류 터미널 블록
보관 온도	해당 없음	해당 없음	-40 °C – 85 °C
상대 습도	5% – 95% (비응축)	5% – 95% (비응축)	5% – 95% (비응축)
위험 장소	해당 없음	해당 없음	Class 1 Div 2 · ATEX II 3 G Ex nA IIC T4 Gc (DEMKO 15 ATEX 1574X Rev. 1) · IECEx US/UL/ExTR17.0077/00
안전 규격	IEC62368-1, CB, EN62311	IEC62368-1, CB, EN62311	UL 62368-1, ANSI/ISA-12.12.01-2015
전자파 규격	CE, RED, FCC Part 15 Subpart B, ICES-003, AS/NZS CISPR 32	FCC Part 15 Subpart B Class A, CE, RCM, CAN ICES-3(B)/NMB-3(B)	CE, RED, FCC Part 15 Class B, ICES-003, AS/NZS CISPR 32
환경 규격	RoHS3	RoHS3	RoHS3
보증	3년 (제품 등록 시 Digi Remote Manager Premier 5년 구독으로 5년 연장)	해당 없음	해당 없음
원격 관리	Digi Remote Manager, SNMP v2/v3	Digi Remote Manager, SNMP v2/v3	Digi Remote Manager, SNMP v1/v2c/v3, SMS
로컬 관리	WebUI(HTTP/HTTPS), CLI(Telnet, SSH)	WebUI(HTTP/HTTPS), CLI(Telnet, SSH)	WebUI(HTTP/HTTPS), CLI(Telnet, SSH, 시리얼)
진단 도구	FTP 클라이언트, SCP, Wireshark용 PCAP 분석기, Syslog · SMTP 이벤트 로그, NTP/SNTP, Nagios, Intelliflow, iPerf, 다이나믹 DNS, ping, traceroute	FTP 클라이언트, SCP, Wireshark용 PCAP 분석기, Syslog · SMTP 이벤트 로그, NTP/SNTP, Nagios, Intelliflow, iPerf, 다이나믹 DNS, ping, traceroute	FTP, SFTP, SCP, Wireshark용 PCAP 분석기, Syslog · SMTP 이벤트 로그, NTP/SNTP
보안 · 방화벽	IP 필터링, 상태 저장 방화벽, 사용자 규칙(iptables), 주소·포트 변환, TLS 1.2 이상, MAC 필터링, VLAN, RADIUS, TACACS+	해당 없음	IP 필터링, 스크립트 지원 상태 저장 방화벽, 주소·포트 변환, MAC 필터링, VLAN, RADIUS, TACACS+, SCEP(X.509)
VPN	IPSec(IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트·서버, GRE, AES 최대 256비트, 3DES	해당 없음	IPSec(IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트·서버, L2TP, AES 최대 256비트, DES, 3DES
라우팅 · 이중화	NAT, NAPT 포트 포워딩, GRE, 멀티캐스트 라우팅, RIP v1/v2, OSPF, BGP, VRRP, Digi SureLink	해당 없음	NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, PPPoE, RIP v1/v2, OSPF, BGP, VRRP, VRRP+, Digi SureLink
기타 프로토콜	DHCP, 다이나믹 DNS(No-IP/DynDNS 호환)	해당 없음	DHCP, QoS(TOS/DSCP), Modbus UDP/TCP–시리얼 변환, Modbus 브리징

시리즈 공통 사양

항목	사양
외함 등급	IP30
입력 전원	9–30 VDC
SIM 슬롯	Mini-SIM (2FF) 2개
이더넷 속도	10/100 Mbps 자동 감지
상대 습도	5% – 95% (비응축)
환경 규격	RoHS3
원격 관리	Digi Remote Manager
IX30 GNSS 고도 정확도	4 m 미만(50%), 8 m 미만(90%)
IX30 GNSS 속도 정확도	0.2 m/s 미만
IX30 셀룰러 승인	FCC, PTCRB 및 통신사 승인 (IX30-0EG4는 CE, RED, UKCA, RCM 포함)
IX30 소비 전력 (저전력 모드)	1 W (유휴, 시리얼·이더넷 WAN 미사용)

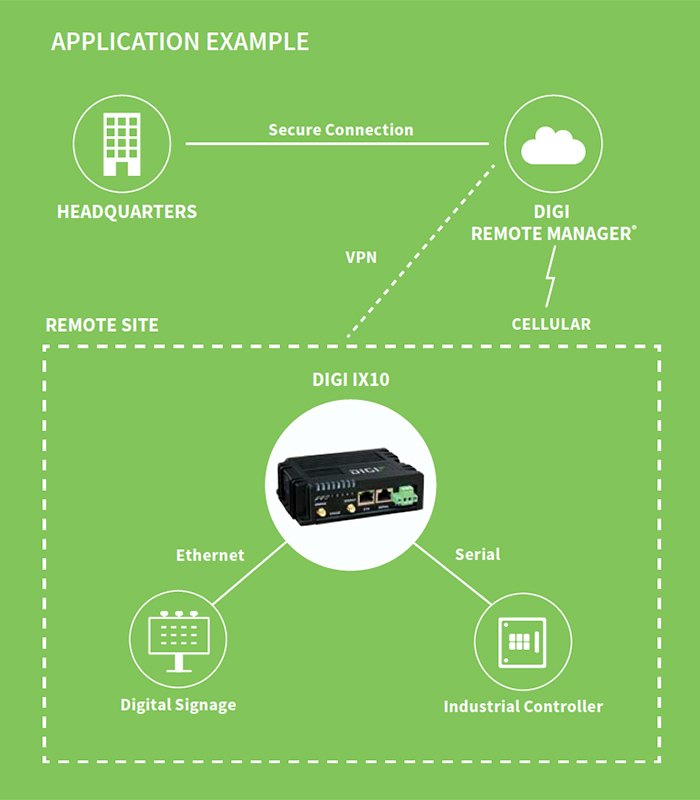

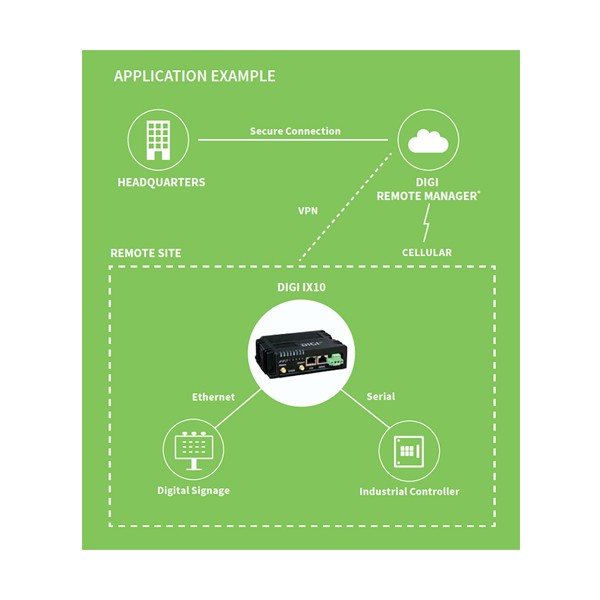

본사와 현장을 셀룰러 네트워크로 잇는 활용 구성도

활용 분야

무인 단말부터 제어반까지
셀룰러 라우터 활용

ATM·복권 터미널·키오스크 — 무인 단말의 결제·거래 데이터를 셀룰러 회선으로 보내고, 회선에 장애가 나면 보조 SIM으로 넘어갑니다.
디지털 간판·원격 설비 — 광고 콘텐츠 갱신과 설비 상태 수집 회선을 이중화해 통신 공백을 줄입니다.
건물 자동화 — 컨트롤러, IP 카메라, 출입 장치를 셀룰러 회선 하나로 묶습니다.
유량계·원격 데이터로거 — 감지 장비의 측정 데이터를 클라우드로 전송합니다.
PCI·NERC-CIP 대응 환경 — IX20은 이러한 환경에 맞도록 설계되었습니다.

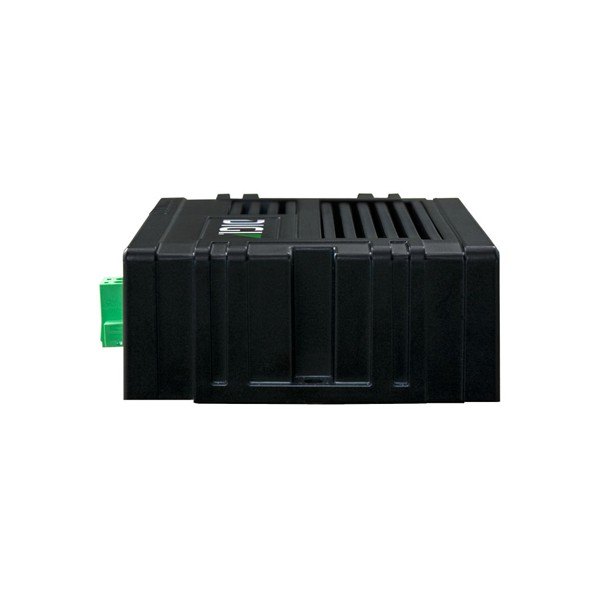

녹색 단자대가 보이는 라우터 측면

선택 가이드

현장 조건에 맞는
IX 라우터 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
이더넷 1포트와 시리얼이면 충분하다면	IX10	소형 본체에 RJ-50 시리얼(RS-232/RS-485)을 갖추고 IPSec, OpenVPN 등 VPN 기능을 기본으로 지원해 단일 장비 연결에 알맞습니다.
이더넷 2포트와 교체형 모뎀이 필요하다면	IX20 · IX20W	Digi CORE 플러그인 모뎀만 바꿔 LTE 세대를 올릴 수 있고, IX20W는 Wi-Fi까지 내장합니다.
입출력과 GNSS, 위험 장소 규격이 필요하다면	IX30	I/O 8채널, GNSS, USB 2.0 Type A 포트에 DIN 레일 장착까지 갖춰 센서 신호를 라우터 한 대로 받을 수 있습니다.
차량에 설치한다면	TX54 · TX64	9–36 VDC 입력과 점화 감지를 갖춘 운송용 라우터 시리즈가 차량 전원 환경에 맞습니다.

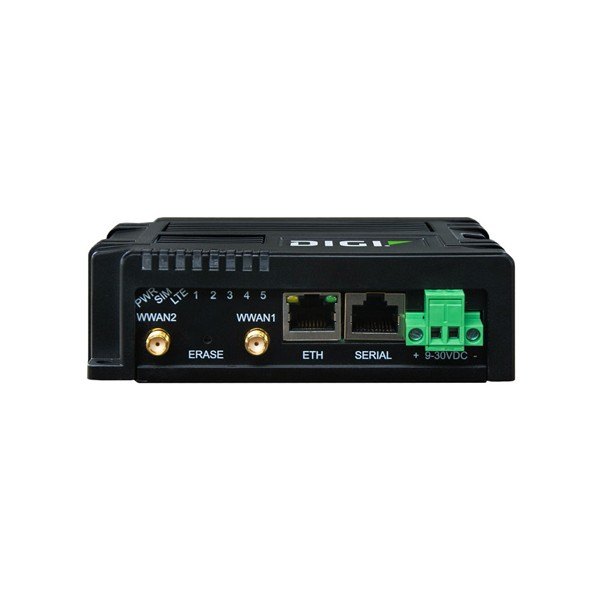

안테나 커넥터와 이더넷·시리얼 포트, 전원 단자

구성·옵션

IX 라우터 구성품과
별매 부속

구분	내용
구성품	본체만 들어 있으며 액세서리는 포함되지 않습니다.
선택 사양	Digi eSIM 2FF 액세서리 (IX10-00G4, IX20-00G4, IX30-0EG4)
별매	전원 어댑터, 안테나, DIN 레일 키트

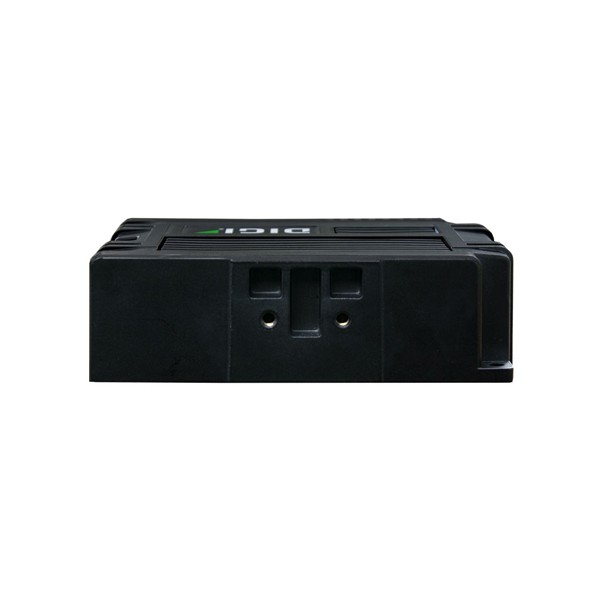

장착용 홈이 보이는 라우터 하단면

IX 라우터와 함께 보는
셀룰러 장비

IX10, IX20, IX30은 어떤 기준으로 고릅니까?
이더넷 포트 수와 확장 인터페이스가 기준입니다. IX10은 이더넷 1포트와 시리얼, IX20은 이더넷 2포트와 교체형 CORE 모뎀, IX30은 I/O 8채널과 GNSS를 갖춥니다.
Digi IX 라우터에서 eSIM을 사용할 수 있습니까?
네, IX10-00G4, IX20-00G4, IX30-0EG4에는 선택 사양으로 Digi eSIM 2FF 액세서리를 장착할 수 있습니다. 일반 SIM 슬롯 2개와 함께 써서 통신사를 원격으로 전환하는 구성도 가능합니다.
Wi-Fi가 필요하면 어느 IX 모델을 골라야 합니까?
IX20W를 고르세요. 2.4 GHz와 5 GHz 듀얼밴드 802.11a/b/g/n/ac를 지원하며 클라이언트 모드와 AP 모드를 동시에 운용합니다.
IX 라우터에 전원 어댑터와 안테나가 포함됩니까?
아닙니다. 본체만 들어 있으며 전원 어댑터, 안테나, DIN 레일 키트는 현장 조건에 맞춰 따로 고르세요.
IX10이나 IX30을 고온 환경에 두면 성능이 낮아집니까?
네, IX10은 50 °C, IX30은 60 °C를 넘으면 셀룰러 성능이 낮아질 수 있습니다. 직사광선이 닿는 옥외 함체라면 방열 여유를 두고 설치하세요.
