센서 신호와 위치까지⁣ 라우터 한 대로

Digi IX30 산업용 셀룰러 라우터⁣ 셀룰러 : LTE Cat 4 (IX30-0EG4)⁣ 이더넷 : RJ-45 10/100 2포트⁣ 시리얼 : DB-9

견적 받기

Digi 한국 독점 공급 파트너

Digi IX30은 센서 신호를 직접 받는 I/O 8채널과 GNSS를 갖춘 산업용 셀룰러 라우터(Industrial Cellular Router)입니다. 디지털 I/O 4채널과 아날로그 I/O 4채널을 12핀 스크류 터미널 블록에 갖췄고 RJ-45 10/100 이더넷 2포트, USB 2.0 Type A, DB-9 시리얼(RS-232/422/485)이 있습니다.

12.8 × 10 × 5.2 cm 알루미늄 외함(IP30)에 0.5 kg이며 DIN 레일이나 선반에 설치합니다.
(주)테솔이 국내에 공식 공급합니다.

8채널

디지털 4 · 아날로그 4

GNSS

GPS·GLONASS·BeiDou·Galileo·QZSS

-34~74 °C

동작 온도

USB 2.0

Type A

I/O와 GNSS

12핀 터미널 블록의 I/O 8채널과⁣ GNSS 수신

항목사양
디지털 I/O4채널, 0–30 VDC, 최대 200 mA, 소프트웨어 선택, 펄스 카운터 입력
아날로그 I/O4채널, 4–20 mA 또는 0–10 V, 12비트
I/O 커넥터12핀 스크류 터미널 블록
GNSSGPS, GLONASS, BeiDou, Galileo, QZSS · NMEA 0183 V3.0
GNSS 시동핫 스타트 1초, 웜 29초, 콜드 32초
GNSS 정확도수평 2 m 미만(50%), 5 m 미만(90%) · 고도 4 m 미만(50%), 8 m 미만(90%) · 속도 0.2 m/s 미만

위험 장소 인증으로 Class 1 Div 2(ANSI/ISA-12.12.01-2015, CAN/CSA C22.2 No. 213-15), ATEX II 3 G Ex nA IIC T4 Gc, IECEx를 갖췄습니다. 모델별 인증 현황은 문의해 주세요.

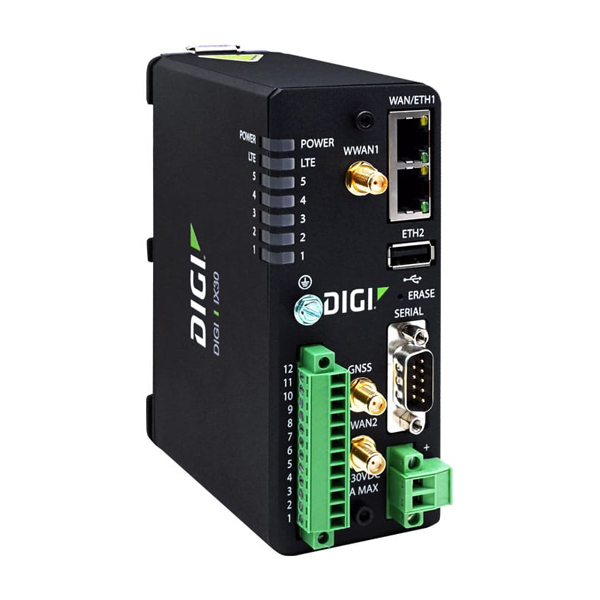

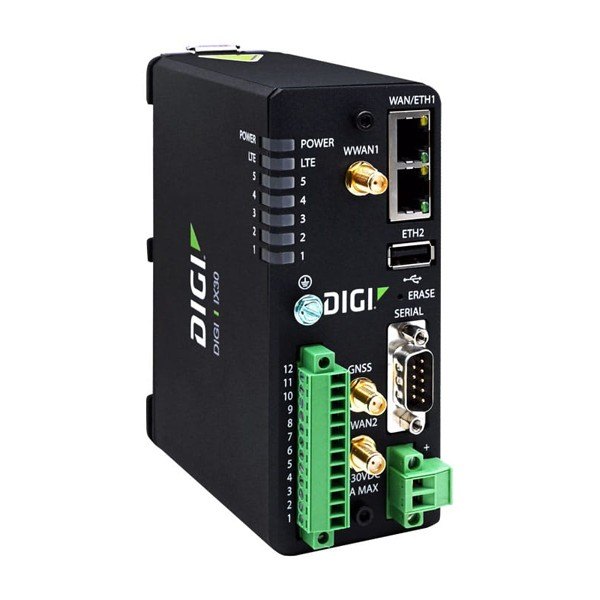

DIGI IX30 - 전면 포트와 터미널 블록이 보이는 산업용 라우터
전면 포트와 터미널 블록이 보이는 산업용 라우터

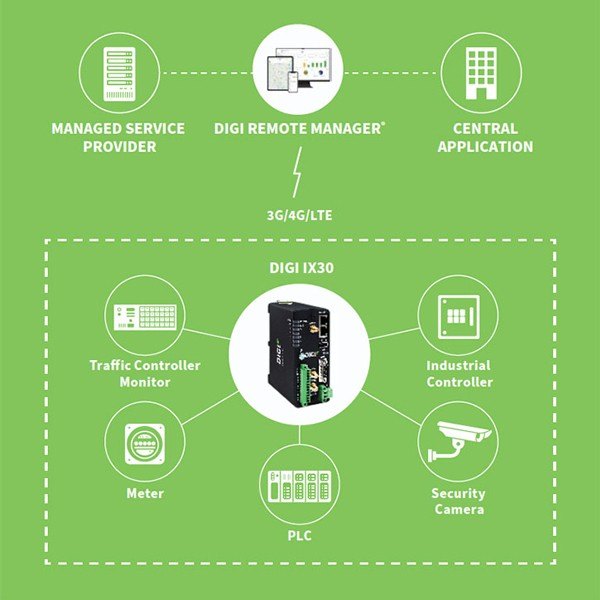

DIGI IX30 - 라우터를 중심으로 한 원격 관리 연결 구성도
라우터를 중심으로 한 원격 관리 연결 구성도

파트 넘버

IX30-0EG4와 IX30-00P7

파트 넘버구성
IX30-0EG4LTE Cat 4 글로벌, 엣지 컴퓨팅, 3G/2G 폴백, GNSS
IX30-00P7LTE-A Cat 7 북미, FirstNet Capable, CBRS, 3G 폴백, GNSS

IX30-0EG4는 LTE B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28과 WCDMA B1, B2, B4, B5, B6, B8, B19, GSM B2, B3, B5, B8을 지원합니다. 전원 공급 장치·셀룰러 안테나·GPS 안테나·이더넷 케이블을 묶은 액세서리 키트(76002113)는 따로 주문합니다. 셀룰러 모듈의 국내 사용 가능 여부는 문의해 주세요.

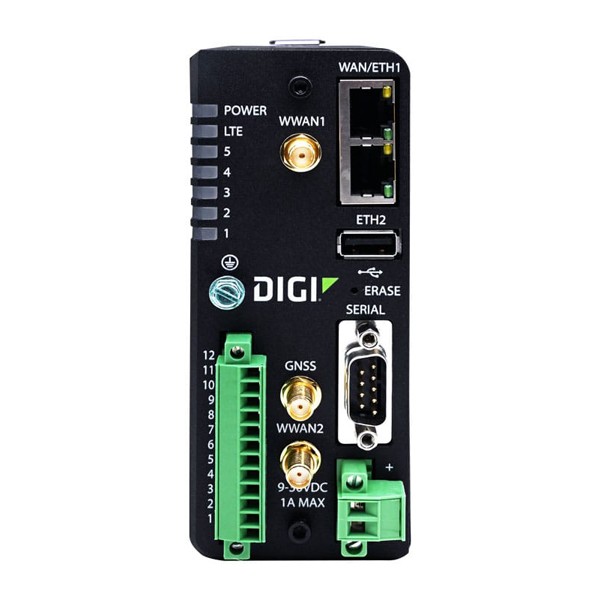

DIGI IX30 - 전면의 이더넷 포트와 시리얼 포트, 터미널 블록 확대
전면의 이더넷 포트와 시리얼 포트, 터미널 블록 확대

IX30 시작 순서

IX30 웹 접속과⁣ CLI 확인

PC를 ETH2 포트에 연결하고 브라우저에서 192.168.2.1에 접속해 admin과 라벨의 고유 비밀번호로 로그인하며, 첫 로그인 때 비밀번호를 바꿉니다. 시리얼 콘솔은 115200 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음입니다.

CLI의 show modem으로 셀룰러 연결을 확인하고 show network와 show config로 상태를 조회합니다.
설정 모드는 config, 변경 저장은 save입니다.

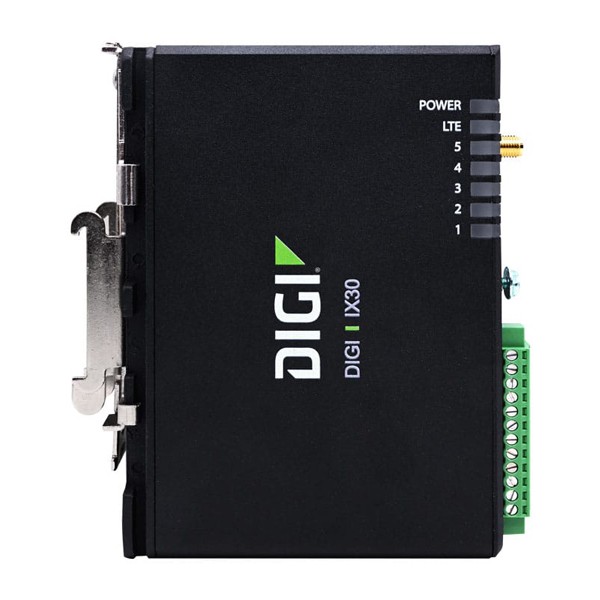

DIGI IX30 - 표시등이 보이는 라우터 측면 외형
표시등이 보이는 라우터 측면 외형

IX30 사양

IX30 하드웨어와 규격

항목사양
셀룰러LTE Cat 4 (IX30-0EG4) · LTE-A Cat 7 (IX30-00P7)
이더넷RJ-45 10/100 2포트, 절연 1.5 kV RMS
시리얼DB-9, RS-232/422/485, 15 kV ESD 보호
USBUSB 2.0 Type A, 5 V 최대 500 mA
SIMMini-SIM (2FF) 2개, 나사 고정 SIM 커버
안테나 커넥터50 Ω SMA 3개(셀룰러 2, GNSS 1, 암)
크기 · 무게12.8 × 10 × 5.2 cm · 0.5 kg
외함 · 장착알루미늄, IP30, DIN 레일
전원 입력9–30 VDC, 18 W 이상 전원 필요, 탈착식 스크류 터미널 블록
소비 전력경부하 1.5 W · 최대 송수신 3.5 W · 저전력 대기 1 W
동작 온도-34 °C – 74 °C
보관 온도-40 °C – 85 °C
상대 습도5% – 95% (비응축)
상태 LED신호 세기(5), LTE, 전원
원격 관리Digi Remote Manager, SNMP v1/v2c/v3, SMS
로컬 관리WebUI(HTTP/HTTPS), CLI(Telnet, SSH, 시리얼)
진단 도구FTP, SFTP, SCP, Wireshark용 PCAP 분석기, Syslog · SMTP 이벤트 로그, NTP/SNTP
보안 · 방화벽IP 필터링, 스크립트 지원 상태 저장 방화벽, 주소·포트 변환, MAC 필터링, VLAN, RADIUS, TACACS+, SCEP(X.509)
VPNIPSec(IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트·서버, L2TP, AES 최대 256비트, DES, 3DES
라우팅 · 이중화NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, PPPoE, RIP v1/v2, OSPF, BGP, VRRP, VRRP+, Digi SureLink
기타 프로토콜DHCP, QoS(TOS/DSCP), Modbus UDP/TCP–시리얼 변환, Modbus 브리징
안전 규격UL 62368-1, ANSI/ISA-12.12.01-2015, CAN/CSA C22.2 No. 213-15, ATEX II 3 G Ex nA IIC T4 Gc, IECEx
전자파 규격CE, RED, FCC Part 15 Class B, ICES-003, AS/NZS CISPR 32
환경 규격RoHS3

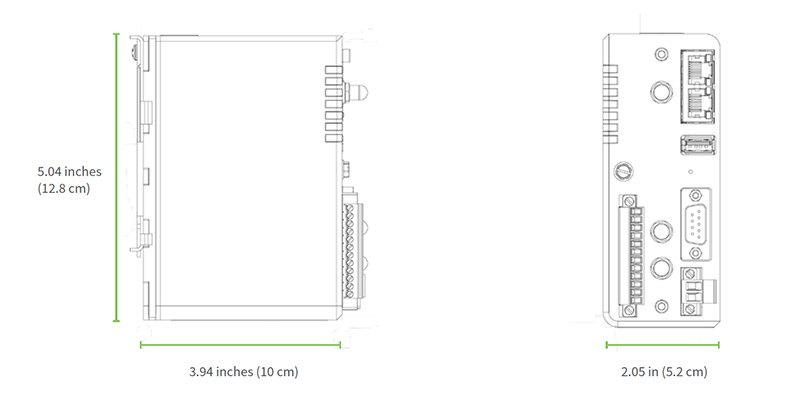

DIGI IX30 - 라우터 본체의 외형 치수를 나타낸 도면
라우터 본체의 외형 치수를 나타낸 도면

활용 분야

센서가 붙는 제어반 거점

  • 건물 자동화 — 컨트롤러, IP 카메라, 출입 장치를 셀룰러 회선 하나로 묶습니다.
  • 유량계·원격 데이터로거 — 4–20 mA 계측 신호를 라우터에서 받아 클라우드로 전송합니다.
  • 위험 장소 인접 설비 — Class 1 Div 2와 ATEX 표기 모델로 현장 설비를 연결합니다.

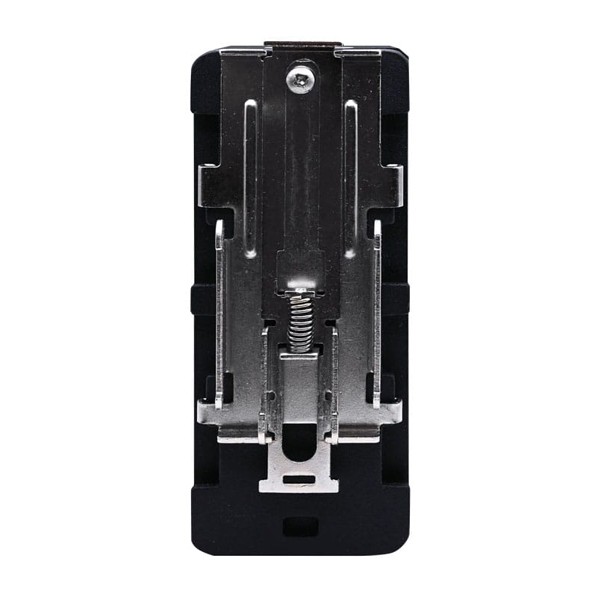

DIGI IX30 - DIN 레일 고정 클립이 보이는 후면
DIN 레일 고정 클립이 보이는 후면

같은 계열

IX30과 입출력·포트가 다른⁣ IX 라우터

  • IX10 — 이더넷 1포트, RJ-50 시리얼(RS-232/RS-485), 118 × 88 × 35 mm 소형
  • IX20 — 이더넷 2포트, 교체형 CORE 모뎀, Wi-Fi 내장 IX20W 선택
