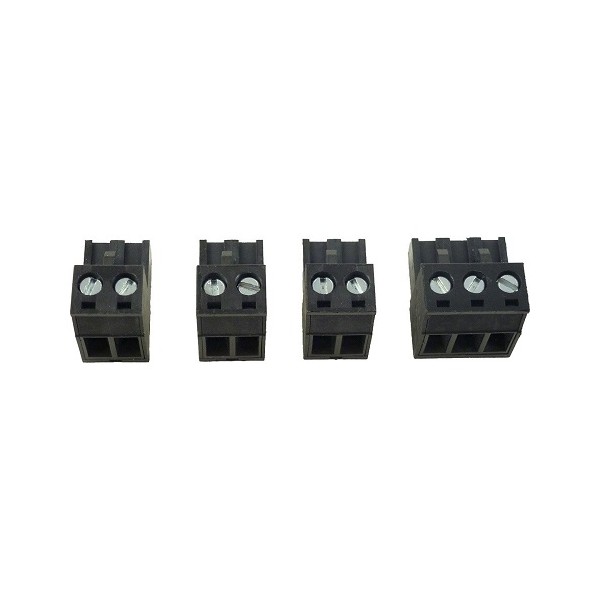

DENT CT-CONN-SET 교체 전류 변압기 커넥터 세트

Name: DENT CT-CONN-SET 교체 전류 변압기 커넥터 세트
Brand: DENT INSTRUMENTS
SKU: 1598335901

로거의 CT 배선 커넥터를
한꺼번에 바꾸는 교체 세트

DENT CT-CONN-SET 교체용 CT 커넥터 세트

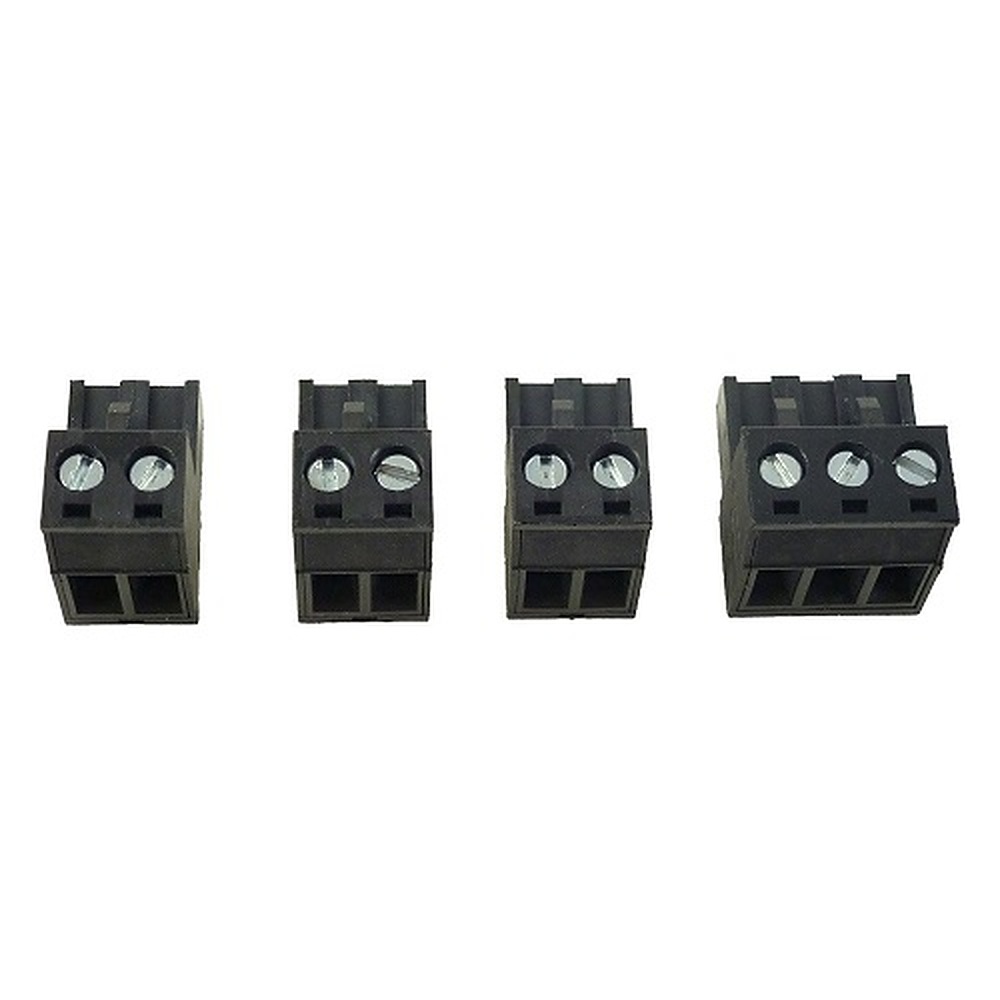

DENT CT-CONN-SET은 ELITEpro XC·SP 전력 로거의 전류 입력에 CT 배선을 꽂는 교체용 CT 커넥터 세트입니다. 2핀 커넥터 3개와 3핀 커넥터 1개가 한 묶음이며, 모든 DENT 전류 변환기와 호환됩니다.

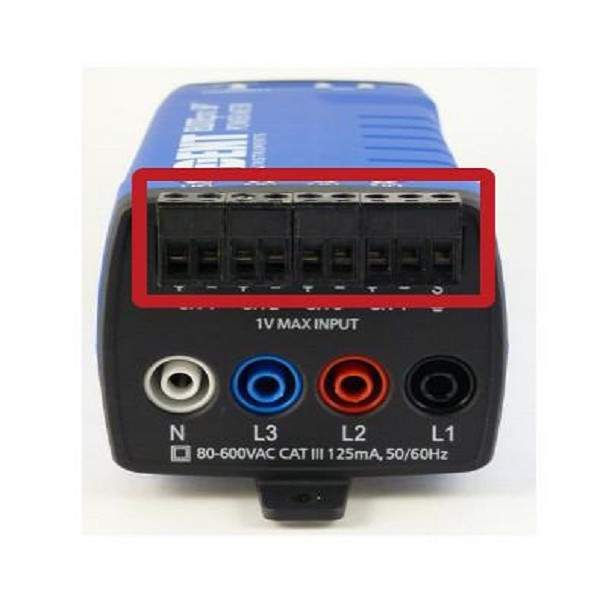

CT 입력은 3상 전류를 각각 받는 2핀 커넥터와 보조 입력용 3핀 커넥터로 나뉘어 있습니다. 분실했을 때는 한 세트로 함께 교체하는 편이 현장 대응이 빠릅니다. 이 세트는 (주)테솔이 국내에 공식 공급합니다.

2-position 단자대 커넥터

3-position 단자대 커넥터

호환 ELITEpro 모델

호환 전류 변환기 계열

핵심 특징	현장에서 달라지는 점
2핀 3개 구성	전류 입력 3개에 해당하는 2핀 커넥터가 모두 포함되어 채널별로 따로 주문할 필요가 없습니다.
3핀 1개 포함	3핀 입력용 커넥터가 함께 들어 있어 교체할 때 모양이 다른 커넥터를 따로 찾지 않습니다.
XC · SP 겸용	ELITEpro XC와 SP 모두에 맞아 두 모델의 예비 부품을 한 종류로 통일할 수 있습니다.
DENT 전류 변환기 전체 호환	CT 모델이 달라도 같은 커넥터 세트로 연결하므로 CT를 바꿀 때 커넥터를 새로 살 필요가 없습니다.
예비 세트 운영	세트를 하나 더 두면 한 세트는 CT 쪽에 꽂아 둔 채, 다른 세트를 다음 로거에 바로 사용할 수 있습니다.

커넥터가 CT 리드에 연결되지 않은 상태라면 로거를 옮길 때마다 배선을 풀고 다시 조여야 합니다. 세트를 하나 더 주문해 한 세트는 CT 쪽에 꽂아 두고 다른 세트는 로거 쪽에 두면, 재설치할 때 배선 작업이 크게 줄어듭니다.

프로젝트마다 CT를 재사용하는 팀은 CT 리드 끝에 커넥터를 체결해 두고, 현장에서는 로거 입력부에 꽂기만 하는 방식으로 운용합니다. 현장 키트에는 분실에 대비한 세트를 추가하세요.

항목	사양
부품명	CT-CONN-SET
SKU	CTCONNSET
구성	2핀(2-position) 단자대 커넥터 3개, 3핀(3-position) 단자대 커넥터 1개
호환 로거	ELITEpro XC, ELITEpro SP
호환 CT	모든 DENT 전류 변환기
용도	전류 변환기를 전력 미터에 연결
제품 분류	ELITEpro XC 액세서리

이럴 때 (교체 대상)	권장 부품	선택 이유
CT 입력 커넥터를 교체할 때	CT-CONN-SET	2핀 3개와 3핀 1개를 한 번에 교체하는 세트입니다.
아날로그 센서 입력을 교체할 때	CONN-8POS-PLUG-3.81MM	아날로그 센서 배선을 받는 8핀 단자대입니다.
측정 회로 전원을 받을 수 없을 때	EXC-XFMR	측정 회로 대신 콘센트에서 로거 전원을 받는 벽 변압기입니다.

CT-CONN-SET은 어떤 로거에 맞습니까?
DENT ELITEpro XC와 ELITEpro SP에 맞습니다.
세트에 커넥터가 몇 개 들어 있습니까?
2핀 커넥터 3개와 3핀 커넥터 1개, 모두 4개가 들어 있습니다. 낱개가 아닌 세트 단위로 주문합니다.
CT-CONN-SET은 모든 CT와 호환됩니까?
네, 모든 DENT 전류 변환기와 호환됩니다. DENT가 아닌 CT라면 해당 CT 사양을 보내 주세요. 연결할 수 있는지 검토해 안내해 드립니다.
세트는 몇 개를 주문해야 합니까?
CT 쪽에 커넥터를 꽂아 둔 채 운용하려면 세트를 하나 더 주문하세요. 단순 분실 대비라면 한 세트면 충분합니다.
