DENT CONN-8POS-PLUG-3.81MM ELITPro XC용 교체 아날로그 커넥터

MODEL: CONN-8POS-PLUG-3.81MM
브랜드: DENT INSTRUMENTS

제품문의 구매하기

로거에 아날로그 센서를 잇는
교체용 8핀 단자대 커넥터

DENT ELITEpro XC 아날로그 입력 커넥터

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT CONN-8POS-PLUG-3.81MM은 ELITEpro XC의 아날로그 입력 4채널에 센서 배선을 꽂는 8핀 단자대 커넥터(Terminal Block Connector)입니다. 로거에 하나가 기본으로 들어 있으며, 분실하거나 파손됐을 때 교체하는 부품입니다.

각 채널은 전압 또는 전류 입력으로 설정할 수 있으며, 단자에 흐르는 최대 전류는 23 mA입니다. 0–10 V나 4–20 mA 신호 센서를 배선할 때는 이 한계를 넘지 않도록 구성하세요. 이 교체 커넥터는 (주)테솔이 국내에 공식 공급합니다.

8핀

단자대 접점 수

4채널

로거 아날로그 입력 수

23 mA

입력 단자 최대 전류

3.81 mm

부품명에 포함된 핀 간격 규격

특징

8핀 단자대 하나로
센서 배선 정리

핵심 특징	현장에서 달라지는 점
8핀 단자대 구조	여러 센서 배선을 커넥터 한 개에 모아 꽂으므로 설치와 철수 때 배선 작업 시간이 줄어듭니다.
아날로그 4채널 대응	채널마다 전압 또는 전류 입력을 따로 설정할 수 있어, 신호 종류가 다른 센서도 한 로거에 기록합니다.
0–10 V · 4–20 mA 센서 연결	산업용 표준 신호 센서를 그대로 연결해 온도·압력 같은 공정 값을 전력 기록과 함께 저장합니다.
단자당 최대 전류 23 mA	입력 한계가 분명해 센서를 고르는 단계에서 과전류 위험을 미리 걸러낼 수 있습니다.
교체용 단품	현장에서 커넥터를 분실해도 예비품으로 바로 교체해 로거 가동 중단을 줄입니다.

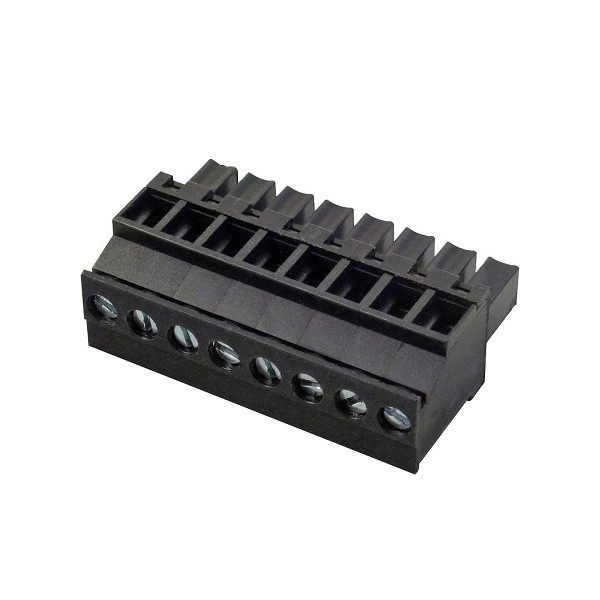

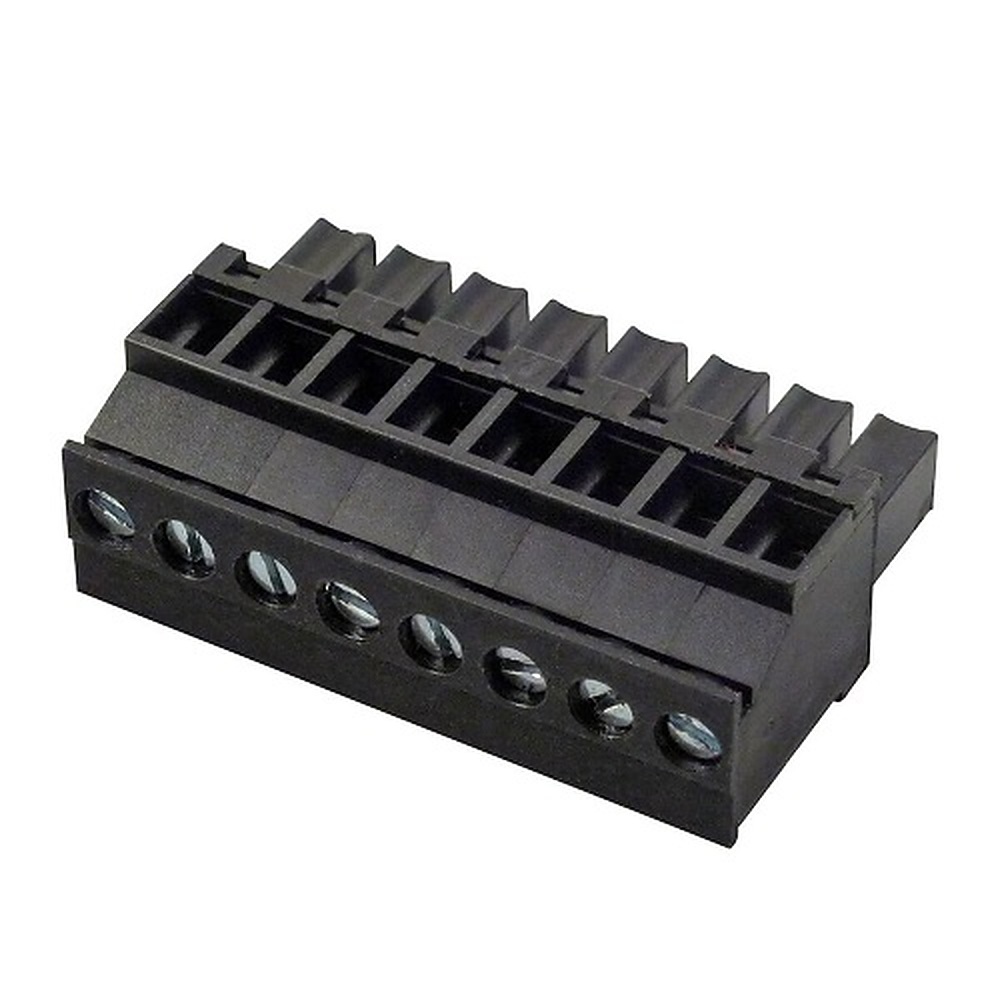

나사 단자가 줄지어 있는 8핀 교체 커넥터

배선 검토

입력 한계와
센서 배선 검토

아날로그 입력은 4채널이며 채널마다 전압 또는 전류를 선택할 수 있습니다. 4–20 mA 센서는 전류 입력으로, 0–10 V 센서는 전압 입력으로 설정하고 센서 전원은 별도로 준비하세요. 단자에 걸리는 최대 전류가 23 mA이므로, 이를 넘는 부하나 단락 위험이 있는 배선은 피해야 합니다.

단자대에 체결한 센서 배선 예시

8핀 단자대 한 개에 채널별 센서 배선을 나눠 체결하면 신호선과 공통선을 구분하기 쉽습니다. 배선을 마친 뒤에는 커넥터를 로거에 끝까지 꽂아 접촉 불량을 막으세요.

사양

8핀 단자대
커넥터 사양

항목	사양
부품명	CONN-8POS-PLUG-3.81MM
형태	8핀(8-Position) 단자대 커넥터
규격	3.81 mm
호환 로거	ELITEpro XC
로거 아날로그 입력	4채널, 전압 또는 전류로 설정
센서 신호	0–10 V, 4–20 mA
입력 단자 최대 전류	23 mA
기본 제공	로거 1대에 커넥터 1개 포함

활용 분야

아날로그 센서
연결 현장

공정 값 병행 기록 — 0–10 V 또는 4–20 mA 센서를 연결해 전력 데이터와 함께 저장합니다.
분실·파손 대응 — 현장에서 잃어버린 커넥터를 교체해 로거를 다시 가동합니다.
배선 재정리 — 센서 배선을 새로 정리하면서 단자를 새것으로 교체합니다.
다채널 센서 구성 — 4채널에 종류가 다른 센서를 나눠 연결합니다.

선택 가이드

입력 단자별로 고르는
ELITEpro XC 교체 부품

이럴 때 (교체 대상)	권장 부품	선택 이유
아날로그 센서 입력 단자를 교체할 때	CONN-8POS-PLUG-3.81MM	아날로그 입력 배선을 체결하는 8핀 단자대 커넥터입니다.
CT 입력 커넥터를 교체할 때	CT-CONN-SET	2핀 3개와 3핀 1개로 이루어진 전류 입력용 세트입니다.
측정 회로 전원을 받을 수 없을 때	EXC-XFMR	콘센트 전원으로 로거를 켜는 벽 변압기입니다.

구성·옵션

커넥터 구성과
함께 쓰는 부품

구성품 — 8핀 단자대 커넥터 1개(교체용).
기본 제공 — ELITEpro XC 본체에 1개가 들어 있습니다.
함께 쓰는 부품 — CT-CONN-SET, CBL USB A-B MALE.

8핀 커넥터와 함께 보는
ELITEpro XC 부품

CONN-8POS-PLUG-3.81MM에는 어떤 센서를 연결할 수 있습니까?
전압 또는 전류를 출력하는 센서를 아날로그 입력 4채널에 연결할 수 있으며, 대표 신호는 0–10 V와 4–20 mA입니다. 채널마다 입력 종류를 따로 설정하세요.
ELITEpro XC 로거에 기본으로 들어 있습니까?
네, 로거에 1개가 기본으로 들어 있습니다. 이 품목은 분실이나 파손에 대비한 교체용입니다.
CT 입력용 커넥터도 같은 부품입니까?
아닙니다. CT 입력은 DENT CT-CONN-SET의 2핀·3핀 커넥터를 사용합니다. 이 부품은 아날로그 센서 입력 전용입니다.
ELITEpro XC 아날로그 입력 단자의 최대 전류는 얼마입니까?
23 mA입니다. 이 값을 넘는 부하가 연결되지 않도록 센서 사양을 먼저 확인하세요.
