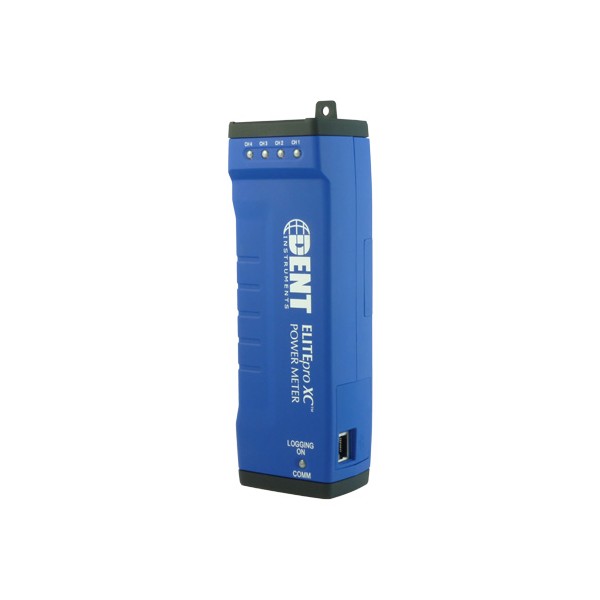

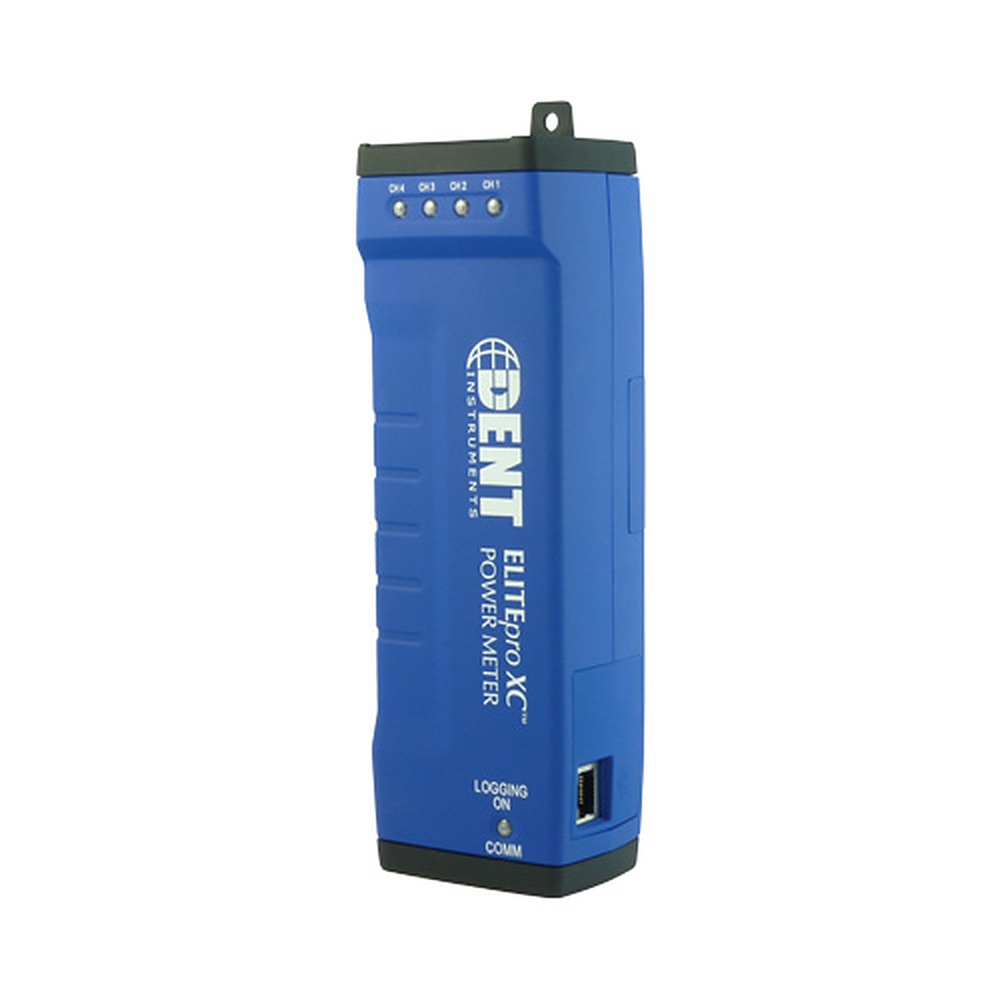

DENT ELITEpro XC 3상 전력로거 (WiFi 지원)

MODEL: ELITEpro XC
브랜드: DENT INSTRUMENTS

제품문의 구매하기

분전반 부하를 장기간
기록하는 휴대형 전력 로거

DENT ELITEpro XC 휴대형 전력 데이터 로거

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT ELITEpro XC는 전류 4채널(CT 사용 시 0–6,000 A)과 설정형 아날로그 입력 4채널을 갖춘 휴대형 전력 데이터 로거(Portable Power Data Logger)로, 에너지 감사와 측정·검증(M&V)에서 3상·단상 부하의 전력과 에너지 사용량을 장기간 기록합니다.

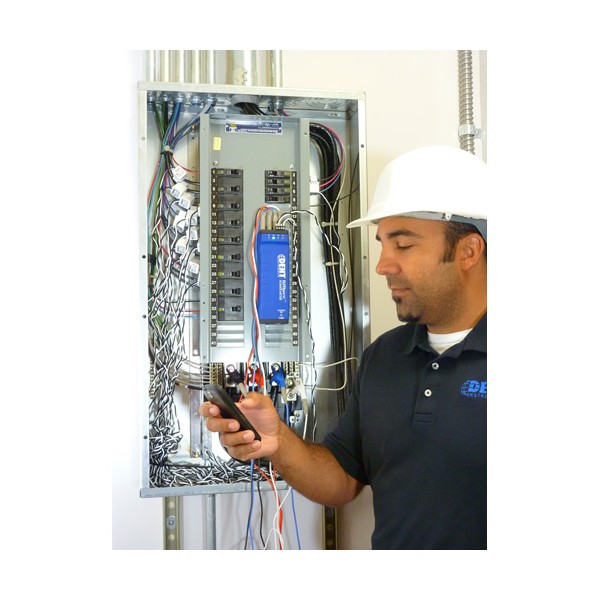

측정하는 선간 전압에서 직접 전원을 받는 라인 전원 방식이라 별도 전원 연결 없이 분전반 안에 수 분 만에 설치합니다. 16 MB 비휘발성 메모리는 WYE 결선 2분 간격 기준으로 160일 이상을 기록합니다. 적산 값의 정확도는 1 % 이내(대표 0.5 % 미만)이며, 이 전력 로거는 (주)테솔이 국내에 공식 공급합니다.

4채널 전류

CT 사용 시 0–6,000 A

4채널 아날로그

0–10 VDC · 0/4–20 mA

16 MB

비휘발성 기록 메모리

12 kHz

기록 간격과 무관한 파형 샘플링

특징

설치 속도와
장기 기록에 맞춘 구성

핵심 특징	현장에서 달라지는 점
라인 전원 방식	측정하는 선간 전압에서 전원을 직접 받아 배터리 교체나 별도 전원선 인출 없이 장기 기록을 이어갑니다.
PhaseChek LED	CT의 설치 방향이 맞는지 LED로 표시하므로 CT를 거꾸로 물려 며칠치 기록을 버리는 일이 줄어듭니다.
CT 4채널과 아날로그 4채널	전류 4채널에 온도·압력 같은 공정 신호를 채널별 0–10 VDC 또는 0/4–20 mA로 함께 받아 에너지와 환경 변수를 한 파일에 모읍니다.
기록 간격 1초~1일	순간 부하는 짧은 주기로, 계절 추이는 긴 주기로 적산 주기를 정해 메모리 사용 기간을 조절할 수 있습니다.
12 kHz 파형 샘플링	기록 간격이 길어도 내부 샘플링 속도는 그대로 유지되므로 평균값이 순간 변동에 왜곡되는 일이 적습니다.
ELOG 소프트웨어	설정과 수집, 분석을 한 프로그램에서 처리하고, 전기안전관리보고서(전력분석)도 한글로 작성할 수 있습니다.

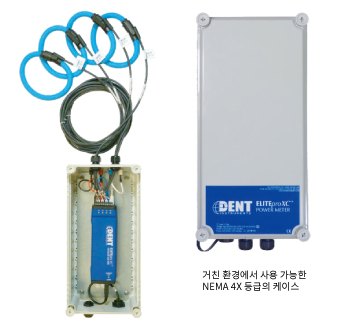

전류 센서 코일과 방수 케이스 구성품

기록 설계

적산 주기와
메모리 사용 기간

적산 주기는 1, 3, 15, 30초와 1, 2, 5, 10, 15, 20, 30분, 1, 12시간, 1일 가운데 고를 수 있습니다. 같은 16 MB 메모리라도 주기를 길게 잡으면 기록 기간이 늘어나며, WYE 결선에서 2분 간격이면 160일 이상을 기록합니다.

기록 설정은 감사 목적에 따라 달라집니다. 부하가 급변하는 설비의 기동 패턴을 보려면 수 초 간격으로 며칠을, 월간 에너지 사용 형태를 보려면 15분 이상 간격으로 수개월을 기록하는 구성이 일반적입니다.

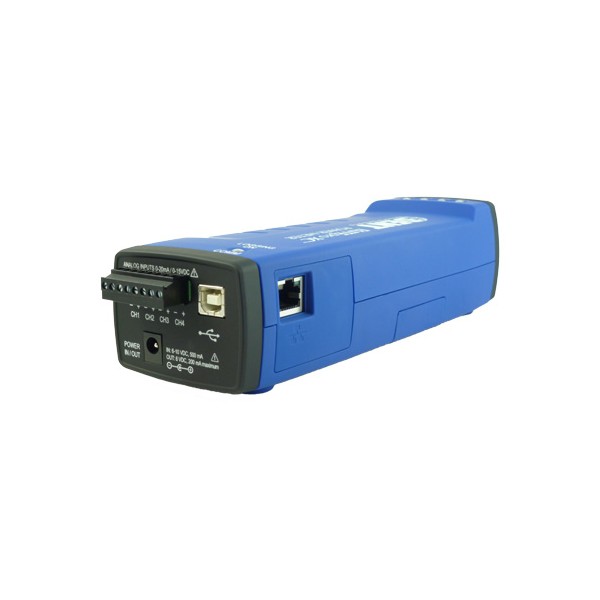

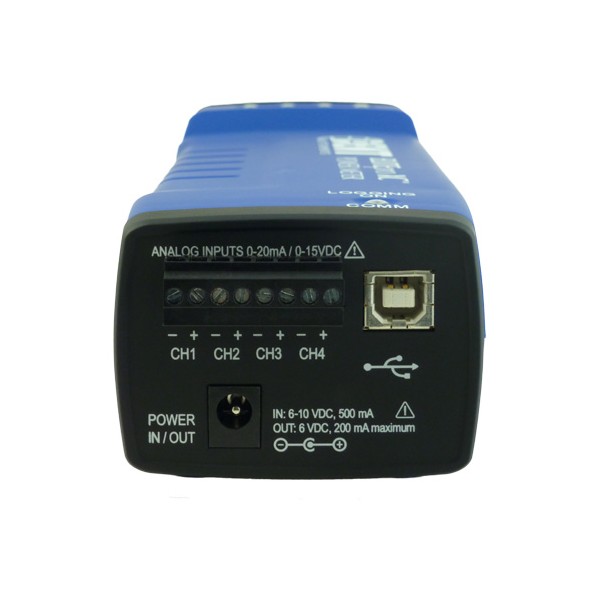

에너지와 환경 변수를 함께 기록하는 아날로그 4채널

채널별로 0–10 VDC 또는 0/4–20 mA를 설정하는 아날로그 입력에 온도 센서나 압력 전송기를 연결하면 전력 사용량과 공정 상태가 같은 시간축에 쌓입니다. 공조 설비의 에너지 사용을 외기 온도와 대조하는 측정·검증 연구에 적합한 구성입니다.

설치 계획

결선 순서와
소프트웨어 운용

설치는 전압 클립 연결, CT 장착, PhaseChek LED 확인 순서로 진행합니다. 전압 입력은 선간 80–600 V(AC/DC)에서 라인 전원으로 동작하고, 외부 전원을 사용하면 0–600 V 구간도 측정할 수 있습니다. CT와 로고스키 코일은 별매이므로 측정 전류 범위에 맞춰 함께 선정하세요.

USB 또는 10/100 Mb 이더넷(DHCP, 고정 IP)으로 PC에 연결해 ELOG에서 기록을 내려받고, 같은 프로그램에서 부하 프로파일 그래프와 전기안전관리보고서를 작성합니다.

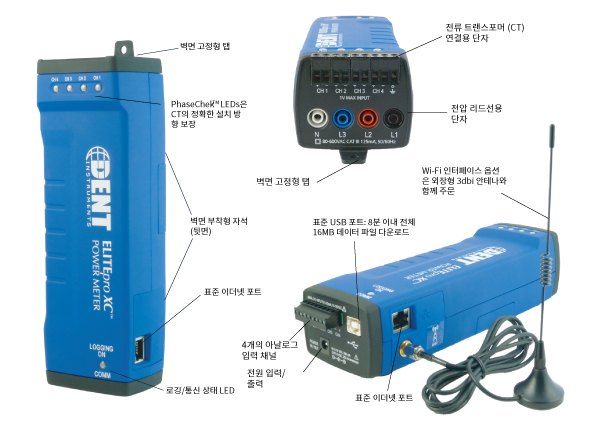

본체 단자와 표시등 부위를 설명한 구성도

교정

전력 기록값의
신뢰성 관리

측정·검증 결과는 절감량 산정의 근거가 되므로 전압·전류 입력의 정확도를 주기적으로 확인하세요. ELITEpro XC의 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.

사용 방법

ELITEpro XC와 ELOG
연결·기록·다운로드 순서

ELITEpro XC는 PC의 ELOG 19 소프트웨어로 설정하고 기록을 내려받습니다. 여러 대를 자동으로 수집하는 AutoPoll이 ELOG와 함께 설치되며, PC 연결은 USB 또는 이더넷으로 합니다.

소프트웨어·도구	하는 일
ELOG 19	설정표(.sut) 작성과 전송, 실시간 값 확인, 기록 다운로드(.elog), 그래프 작성
AutoPoll	로거 목록을 만들어 여러 로거의 기록을 자동으로 수집
Logger Ethernet Setup	이더넷 연결용 IP 주소, 포트, 서브넷 마스크, 게이트웨이 입력

처음 연결하는 순서

순서	할 일
1	로거를 연결하기 전에 ELOG를 먼저 설치하세요. 설치 중에 USB 드라이버도 함께 설치됩니다. Windows 7, 8, 10을 지원합니다.
2	USB 케이블로 로거와 PC를 연결합니다. 자동으로 연결되지 않으면 Logger > Communication > Direct Connect를 선택하세요.
3	File > New > Setup Table File로 설정표를 만들고 적산 주기와 라인 주파수 등을 정합니다. 적산 주기는 1초부터 1일까지, 라인 주파수는 Auto, 60 Hz, 50 Hz 중에서 고르며 기본값은 60 Hz입니다.
4	설정표를 로거로 전송합니다. 로거에 남은 데이터는 삭제되므로 필요하면 Download Data then Send SUT로 먼저 저장하세요. 전송하면 기록이 자동으로 시작됩니다.
5	333 mV 풀스케일 CT를 사용하며, 전압 리드는 하나씩 패널과 미터에 연결하세요. 이어서 Logger > Display Real-Time Values > Show As Text에서 값을 확인하세요.
6	측정이 끝나면 Logger > Retrieve Data From Logger...로 기록을 .elog 파일로 저장하고, Data > Create New Graph...로 그래프를 만듭니다.

패널 안에서 USB 케이블을 쓸 때는 해당 전압에 맞는 정격의 케이블이어야 합니다. 이더넷 케이블도 정격 케이블이거나 정격 절연 슬리브로 감싸야 합니다.

사양

4채널 ELITEpro XC
상세 기술 사양

항목	사양
전압 입력	80–600 V 선간 (AC/DC), 라인 전원 / 외부 전원 사용 시 0–600 V
전류 입력	최대 4채널, 0–6,000 A (CT 별매)
정확도	1 % 이내 (대표값 0.5 % 미만)
아날로그 입력	4채널, 채널별 0–10 VDC 또는 0/4–20 mA 설정
적산 주기	1 · 3 · 15 · 30초 / 1 · 2 · 5 · 10 · 15 · 20 · 30분 / 1 · 12시간 / 1일
기록 기간	WYE 결선 2분 간격 기준 160일 이상
메모리	16 MB 비휘발성
파형 샘플링	12 kHz (기록 간격과 무관)
통신	USB, 10/100 Mb 이더넷 (DHCP 또는 고정 IP)
설치 보조	PhaseChek LED (CT 방향 표시)
소프트웨어	ELOG (구매 시 제한 없는 라이선스), AutoPoll
보고서	전기안전관리보고서(전력분석) 한글 작성 지원
외형 치수 / 무게	21.6 × 6.3 × 4.7 cm / 약 340 g
외함 옵션	NEMA 4 방수 케이스, 방수 커넥터

활용 분야

에너지 감사와
검증 현장

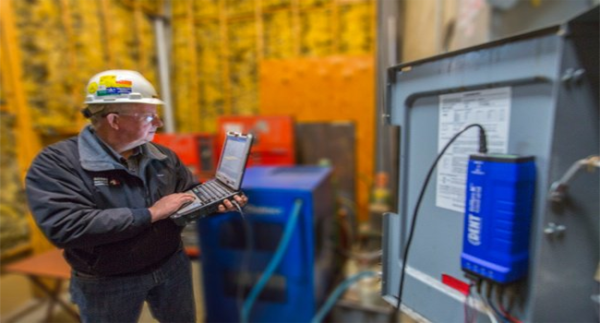

에너지 감사와 부하 프로파일 — 설비별 사용 전력을 장기 기록해 피크 시간대와 기저 부하를 분리합니다.
측정·검증(M&V) 연구 — 개선 전후의 에너지 사용량을 같은 조건에서 비교합니다.
환경·공조 센서 연계 연구 — 온도·압력 신호와 전력을 같은 시간축에 기록합니다.
신재생 에너지 연구 — 양방향 미터링으로 발전과 소비 전력을 함께 측정합니다.

선택 가이드

측정 목적에 맞는
전력 로거 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
에너지 사용량을 수개월 단위로 기록할 때	DENT ELITEpro XC	라인 전원 방식과 16 MB 메모리로 장기 부하 프로파일을 기록합니다.
3상 전력 품질을 조사할 때	Fluke 1732 / 1734	3상 전력 측정 로거로 전력 품질 항목까지 기록합니다.
단상 콘센트 전압 품질을 볼 때	Fluke VR1710	콘센트에 꽂아 순간 정전과 전압 저하를 기록합니다.
효율 시험용 정밀 분석이 필요할 때	Fluke Norma 6000	정확도 0.1 %의 휴대형 전력 분석기라 효율 시험에 맞습니다.

구성·옵션

기본 구성과
별매·옵션

구분	내용
기본 구성	ELITEpro XC 본체, ELOG 소프트웨어(USB 드라이브), A-B USB 케이블, AutoPoll 소프트웨어
별매	변류기(CT), 로고스키 코일
선택 사양	NEMA 4 방수 케이스와 방수 커넥터, 전압 클립(악어 클립 · 퓨즈 악어 클립 · 샤크 클립 · 무단자 리드 세트)
전압 리드	국제형 또는 북미형 중 선택

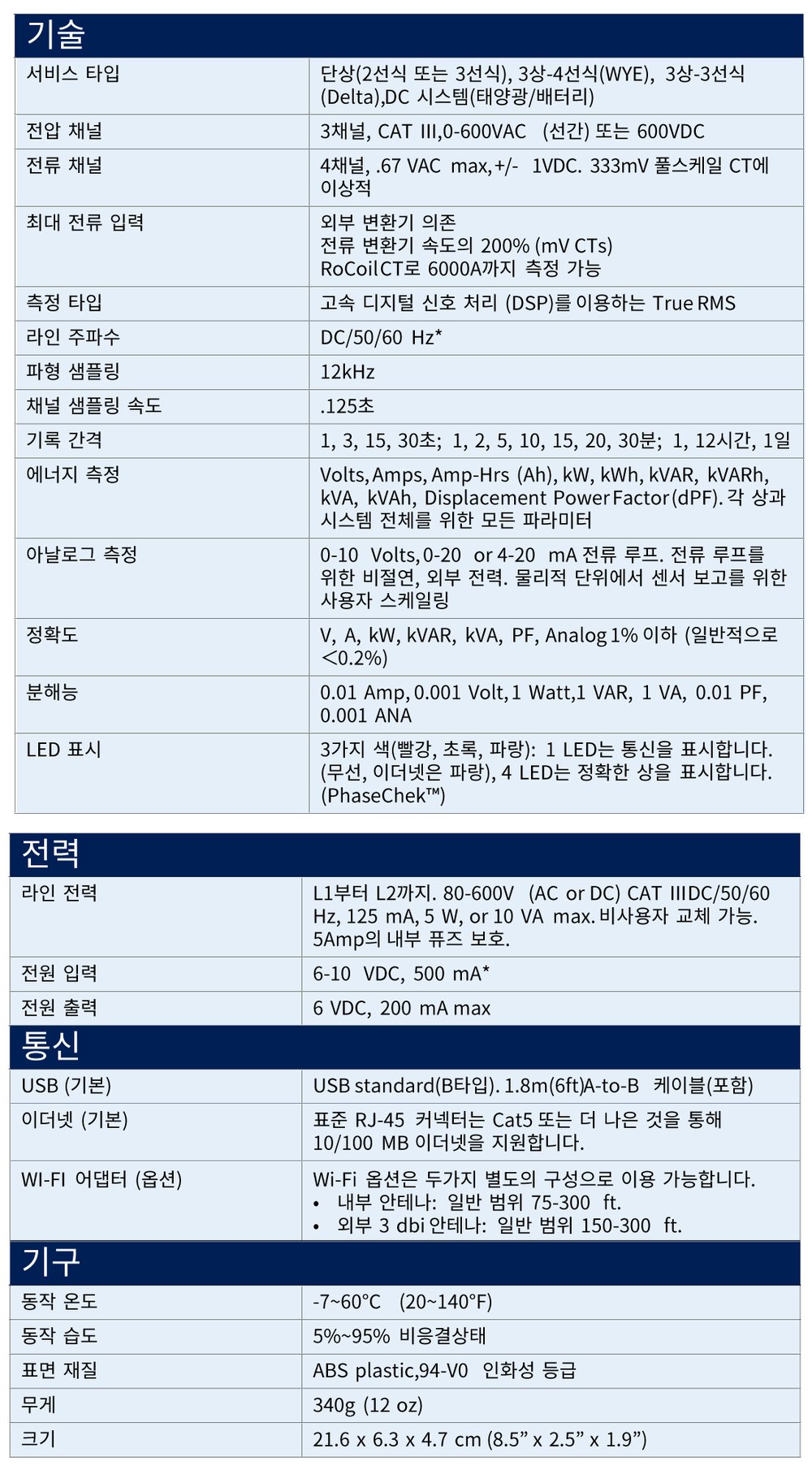

제품 상세 이미지

ELITEpro XC와
함께 보는 전력 기록 장비

ELITEpro XC에 변류기(CT)가 기본으로 포함됩니까?
아닙니다. CT와 로고스키 코일은 별매입니다. 측정할 전류 범위와 도체 크기에 맞춰 split-core, 클램프형, 로고스키 코일 중에서 함께 선정하세요.
ELITEpro XC에서 CT 방향은 어떻게 확인합니까?
PhaseChek LED가 CT의 설치 방향을 표시합니다. 결선 직후 LED 상태를 확인하면 방향이 뒤바뀐 채 기록이 시작되는 일을 막을 수 있습니다.
전력 로거와 PC는 어떤 방식으로 연결합니까?
USB와 10/100 Mb 이더넷 두 가지로 연결합니다. 이더넷은 DHCP 또는 고정 IP를 지원하므로 현장 네트워크 정책에 맞춰 설정하세요.
ELITEpro XC의 측정 정확도는 어느 정도입니까?
전체 측정 정확도는 1 % 이내이고 대표값은 0.5 % 미만입니다. CT의 정확도가 별도로 더해지므로 CT를 선정할 때 함께 고려하세요.
