FLUKE VR1710 단상 전압 품질 레코더

FLUKE VR1710 단상 전압 품질 레코더

MODEL
FLUKE-VR1710
브랜드
FLUKE

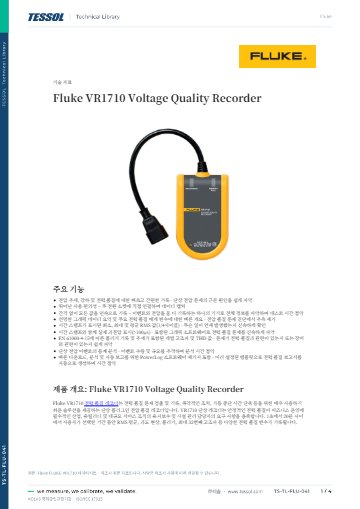

제품 자료
제품문의 구매하기

간헐 고장의 전원 원인을
콘센트에서 찾는 전압 레코더

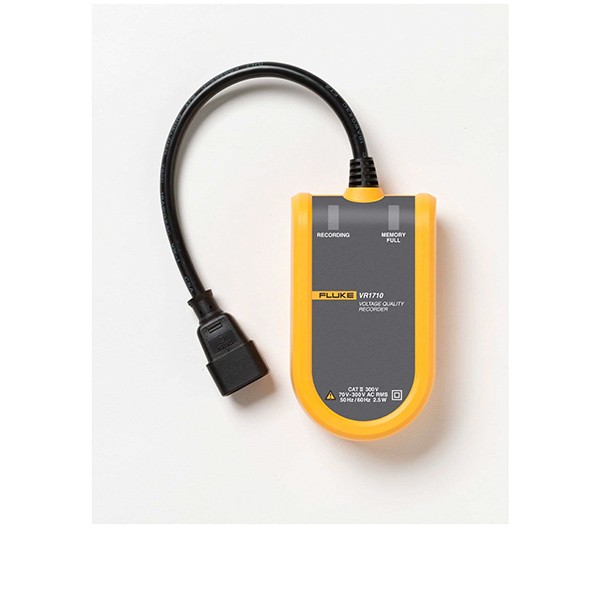

Fluke VR1710 단상 전압 품질 레코더

견적 받기

Fluke 국내 공식 대리점

Fluke VR1710은 콘센트에 직접 꽂아 순간 정전, 전압 저하와 상승, 플리커, 32차까지의 고조파를 기록하는 단상 전압 품질 레코더(Voltage Quality Recorder)입니다. 간헐적으로 생기는 설비 고장이나 장비 오작동이 전원 때문인지 추적할 수 있습니다.

기록은 간격 없이 연속으로 이어지며, 평균 시간을 1초에서 20분 사이로 설정하면 1일에서 339일 동안 전압 변동을 빠짐없이 남길 수 있습니다. 이벤트는 최대 175,000개까지 저장합니다. 동작 전압 70–280 V의 이 레코더는 (주)테솔이 국내에 공식 공급합니다.

70–280 V

단상 동작 전압 범위

175,000개

저장 가능한 이벤트 수

1–339일

평균 시간별 기록 기간

32차

EN 61000-4-7 고조파 차수

특징

VR1710의
이벤트 추적용 연속 기록

핵심 특징현장에서 달라지는 점

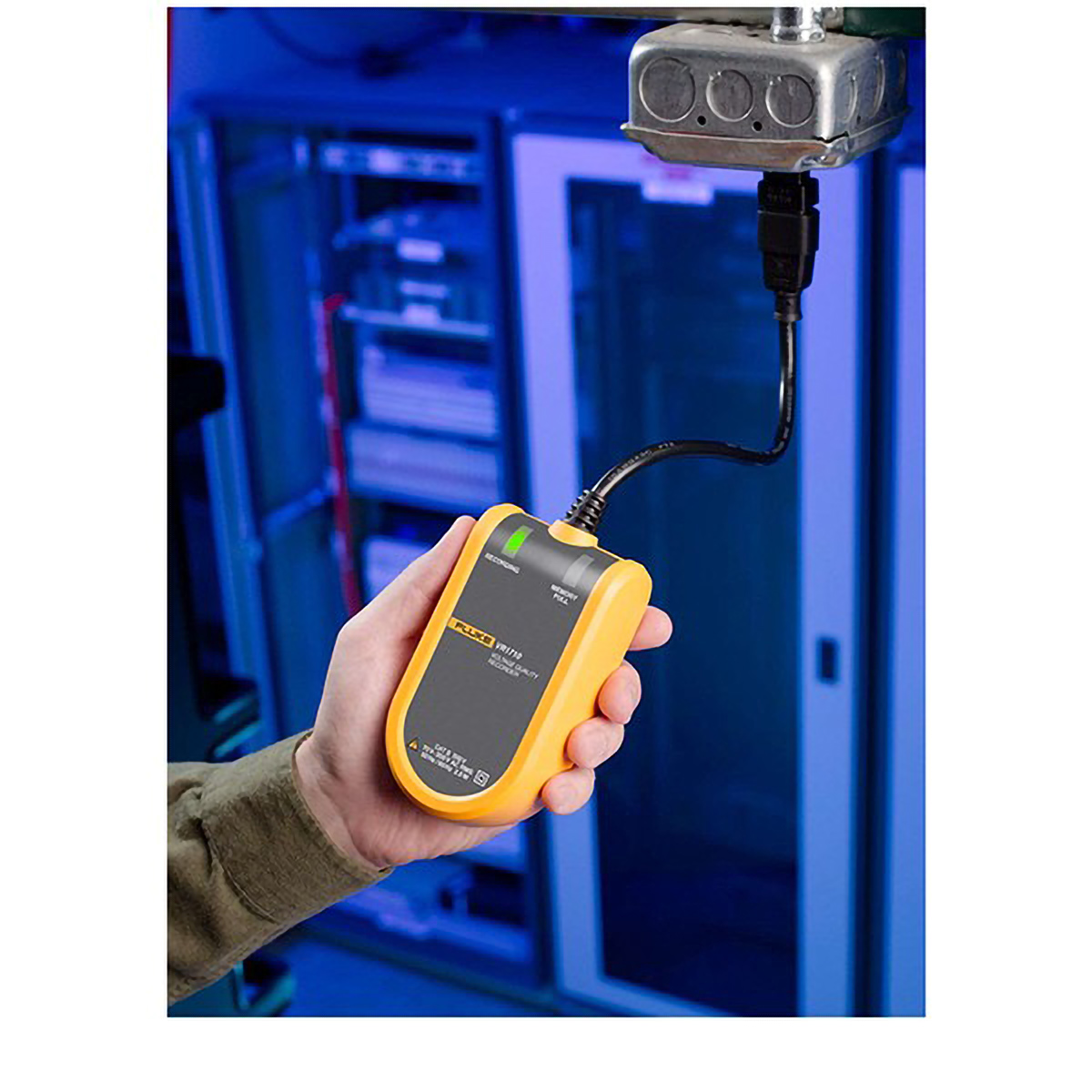

콘센트 직결벽 콘센트에 꽂기만 하면 기록이 시작되므로 전압 프로브 결선이나 분전반 작업 없이 의심 지점에 바로 설치할 수 있습니다.
간격 없는 연속 기록평균값 사이의 빈 구간이 없어 몇 주 만에 한 번 생기는 간헐적 전압 저하도 놓치지 않습니다.
1/4사이클 RMS 최소·최대전압이 순간적으로 내려갔다 올라온 폭과 시각이 시간 스탬프와 함께 남아, 원인 설비의 가동 시각과 대조할 수 있습니다.
100 µs 초과 과전압 캡처짧은 과전압이 시각과 함께 표시되어 장비 리셋이나 부품 손상의 원인을 좁힙니다.
플리커와 32차 고조파EN 61000-4-15 플리커와 EN 61000-4-7 고조파를 추세로 기록하므로 조명 깜빡임과 비선형 부하의 영향을 구분할 수 있습니다.
이벤트 통계와 자동 보고서순간 정전과 전압 저하의 횟수와 크기를 정리하고 PowerLog가 보고서를 자동 작성하므로 분석 시간이 짧아집니다.

기록 설정

VR1710 평균 시간에 따른
기록 기간 선택

평균 시간을 1초로 두면 기록 기간은 1일 안팎이고, 20분으로 늘리면 최대 339일까지 길어집니다. 며칠 안에 다시 나타나는 고장이라면 짧은 평균 시간을, 계절에 따른 변동이라면 긴 평균 시간을 고르세요.

기록 채널은 위상-중성 1개와 위상/중성-접지 2개이며, 전압 분해능은 0.125 V, 시간 분해능은 5 ms입니다. 동작 주파수 범위는 50 Hz ±1 Hz와 60 Hz ±1 Hz입니다.

순간 정전·전압 저하·과전압·과도현상 분류

순간 정전, 전압 저하, 과전압, 과도현상은 각각 이벤트로 저장되고, 통계 화면에서 횟수와 크기가 집계됩니다. 설비가 반복해서 멈춘 시각과 이벤트 시각을 겹쳐 보면 원인이 전원 품질인지 설비 자체인지 가려낼 수 있습니다.

교정 연계

VR1710 전압 기록값의
신뢰성 관리

전압 품질 조사 결과를 설비 납품사나 전력 공급자와 협의하는 근거로 쓰려면 기록기의 전압 지시값을 주기적으로 확인해 두어야 합니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

VR1710 전압 품질 기록
Power Log 내려받기 순서

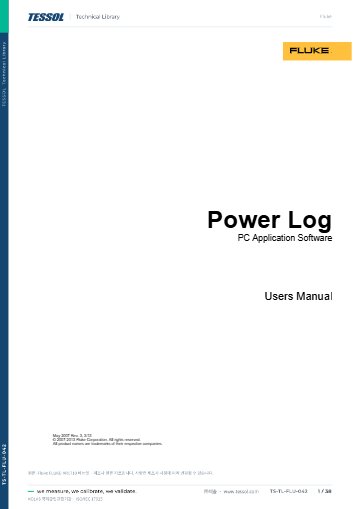

VR1710은 PC용 Power Log 소프트웨어로 기록 간격과 전압 저하·상승 임계값을 설정하고, USB 케이블로 기록을 내려받아 분석과 보고서를 만듭니다.

소프트웨어·도구하는 일
Power LogVR1710 설정, 기록 내려받기, 분석, 보고서
VR1710 USB 드라이버VR1710 사용 설명서에 따라 설치하는 PC 드라이버
Report Writer AssistantFile | Print Report로 여는 보고서 작성 도우미

처음 연결하는 순서

순서할 일
1계측기 CD를 넣어 Power Log를 설치하고, 자동으로 시작되지 않으면 CD의 launch.exe를 실행하세요.
2VR1710 사용 설명서에 따라 USB 드라이버를 설치합니다.
3USB 케이블로 PC와 VR1710을 연결하고 VR1710 전원 코드를 콘센트에 꽂으세요.
4Power Log에서 기록 간격(1초~20분), 전압 저하·상승 임계값(0 V~300 V), 순환 메모리 사용 여부를 설정합니다.
5기록을 마친 뒤 File | Download를 선택하거나 다운로드 아이콘을 눌러 데이터를 내려받으세요.
6File | Export로 데이터를 내보내거나 File | Print Report로 보고서를 만듭니다.

기록 중에는 데이터를 내려받지 마세요. 내려받기가 끝나면 Download complete. Keep Measuring? 창에서 기록을 이어 갈지, 메모리를 지우고 이어 갈지, 멈출지를 고릅니다.

사양

VR1710 단상 전압 품질
상세 사양

항목사양
동작 전압70–280 V
동작 주파수50 Hz ±1 Hz, 60 Hz ±1 Hz
분해능전압 0.125 V, 시간 5 ms
RMS 기록최소·최대·평균 RMS, 1/4사이클 분해능, 시간 스탬프 포함
이벤트최대 175,000개 (순간 정전, 전압 저하, 과전압, 과도현상)
과전압 기록100 µs 초과 과전압을 시간 스탬프와 함께 기록
고조파EN 61000-4-7, 32차까지 (개별 고조파와 THD 추세)
플리커EN 61000-4-15, ΔV/V %
기록 채널1 위상-중성 / 2 위상·중성-접지
기록 시간평균 시간(1초–20분)에 따라 1일–339일
이벤트 통계단상 전압 이벤트의 수량과 규모 통계
안전 등급CAT II 300 V
소프트웨어PowerLog 패키지 (다운로드, 분석, 자동 보고서)

활용 분야

전압 품질 레코더로
전원 문제를 추적하는 현장

  • 사무실·공장 콘센트 전압 품질 확인 — 설비가 연결된 콘센트의 전압 변동을 며칠간 기록합니다.
  • 간헐적 설비 고장 추적 — 고장 시각과 전압 이벤트 시각을 대조합니다.
  • 전압 저하로 인한 장비 오작동 점검 — 저하 깊이와 지속 시간을 기록해 오작동 시점과 비교합니다.
  • 플리커가 문제인 설비 조사 — 플리커 추세로 조명과 부하 영향을 구분합니다.

선택 가이드

측정할 설비 규모에 맞는
전압·전력 기록 장비

이럴 때 (현장 조건)권장 모델선택 이유
단상 콘센트 전압을 장기간 기록하려면Fluke VR1710콘센트에 꽂기만 하면 이벤트와 플리커, 32차 고조파를 기록합니다.
3상 설비 전압을 기록하려면Fluke 1732 / 17343상 결선을 지원하는 3상 전력 측정 로거라 3상 설비에 맞습니다.
단상 전력 사용량까지 함께 보려면DENT ELITEpro XC전류 채널이 있어 전압과 함께 전력과 에너지를 기록할 수 있습니다.

구성·옵션

VR1710 기본 구성

구성품용도
VR1710 전압 품질 레코더콘센트 직결 전압 기록
USB 케이블PC 연결과 데이터 다운로드
PowerLog 소프트웨어 CD분석과 자동 보고서
범용 전원 코드 어댑터국가별 콘센트 규격 대응
