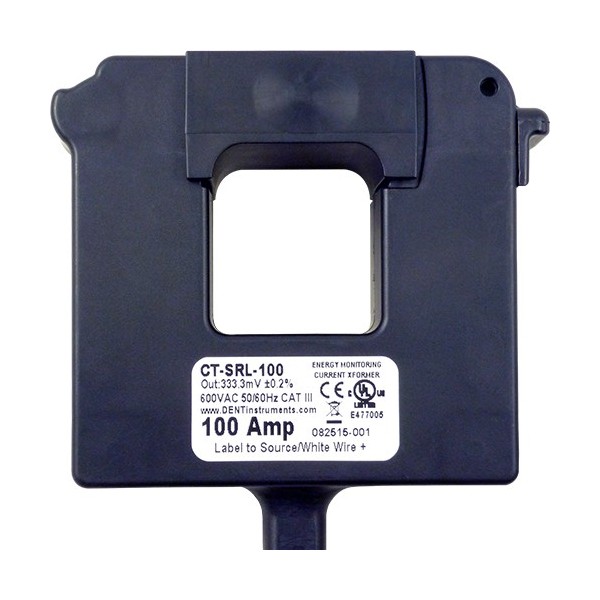

DENT CT-SRS-200 전류 클램프 (200A)

MODEL: CT-SRS-200
브랜드: DENT INSTRUMENTS

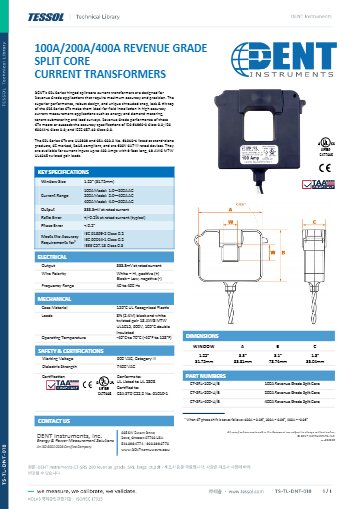

제품 자료: 기술 자료

제품문의 구매하기

운전 중인 배선에 끼워
계량하는 200 A 분할형 CT

DENT CT-SRL-200-U 수익 계량급 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

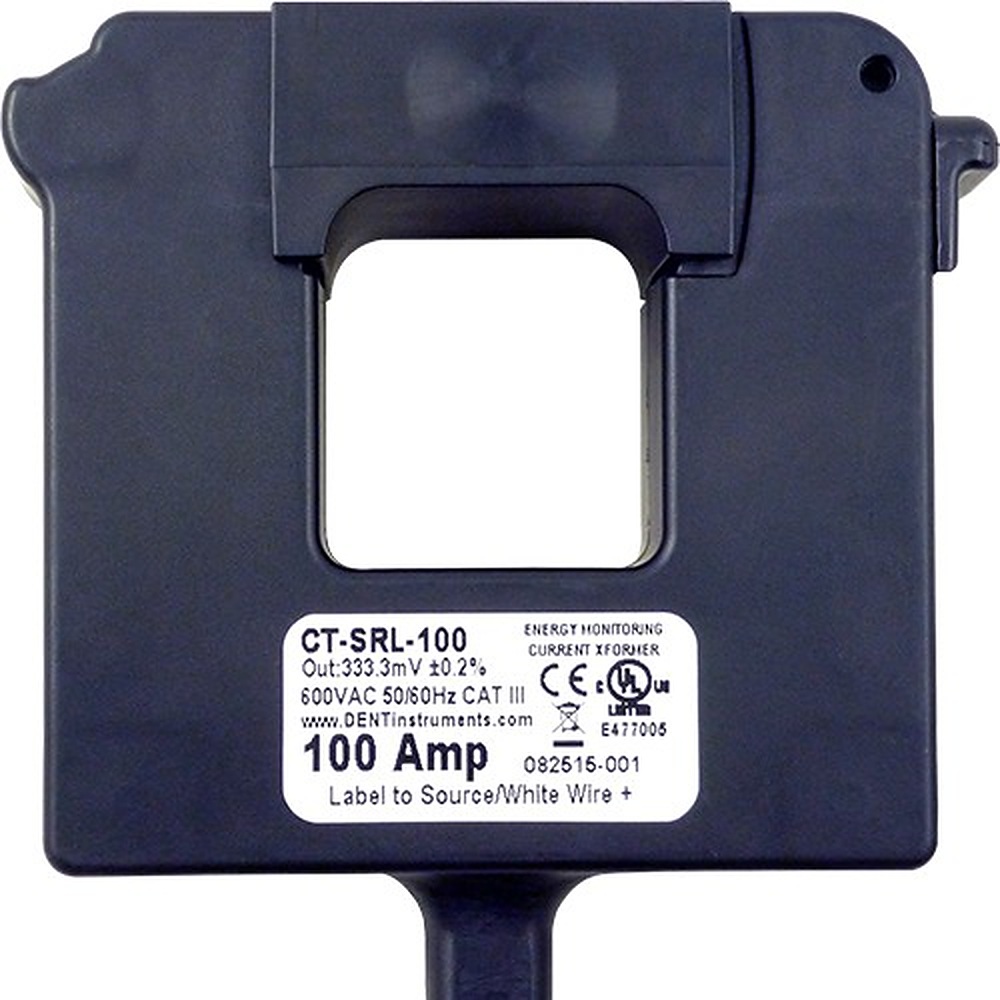

DENT CT-SRL-200-U는 1.25 in 창을 갖춘 200 A 수익 계량급 힌지 분할형 CT입니다. 2.0–400 A 교류 전류를 정격 전류에서 333.3 mV로 변환해 PowerScout, ELITEpro XC 같은 전력 계측기에 전달합니다.

Class 0.2 등급 성능과 IEEE C57.13 Class 0.3 성능을 함께 갖췄으며 위상 오차는 0.2° 미만입니다. 600 VAC CAT III, 내전압 7400 VAC, UL 2808 listed, CE, RoHS를 충족하는 이 센서는 (주)테솔이 국내에 공식 공급합니다.

2.0–400 A

AC 측정 범위

333.3 mV

정격 전류 출력

7400 VAC

내전압

1.25 in

힌지 분할형 창

특징

400 A까지 측정하는
피더 계량용 CT

핵심 특징	현장에서 달라지는 점
2.0–400 A 범위	200 A 정격 모델 하나로 이 범위 전체를 측정하므로 부하 변동이 큰 피더에서도 정격을 바꾸지 않습니다.
IEC 61869-2 Class 0.2	수익 계량 등급 성능을 갖추고 위상 오차는 0.2° 미만입니다.
1.25 in 창	굵은 피더 케이블도 열린 코어 안에 그대로 들어갑니다.
힌지 분할형	힌지를 열어 운전 중인 배선에 끼우므로 정전 범위를 줄일 수 있습니다.
페룰 또는 바나나 리드	2.4 m 트위스트 페어의 끝단을 계측기 단자에 맞춰 고를 수 있습니다.
600 V CAT III	내전압 7400 VAC이며 UL 2808 listed 규격을 충족합니다.

모델 선택

SRL 시리즈에서
200 A 모델 선택

200 A와 400 A 정격은 1.25 in 창의 대형 SRL 시리즈에만 있으며, 작은 SRS 시리즈에는 없습니다. CT-SRL-200-U는 2.0 A부터 400 A까지 한 모델로 측정하므로 부하 변동이 큰 피더에서도 정격을 바꾸지 않습니다. 연결 대상은 PowerScout와 ELITEpro XC 계열 계측기입니다.

부하 상한 점검: 피더의 최대 전류가 400 A를 넘지 않는지 확인하세요.
창 크기 점검: 도체 외경이 1.25 in 창 안에 들어오는지 확인하세요.
리드 길이 선택: 2.4 m 표준 외에 제품에 따라 7 m와 15 m 버전을 선택할 수 있습니다.

설치 방식과 교정

열린 코어를 도체에 맞춰 닫는 방식이라 배선 단자를 풀지 않고 설치하며, 작업 중에는 전기 안전 절차를 반드시 지키세요. 교정 시점은 사용 환경과 계측 기준에 따라 정합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

200 A CT-SRL-200-U
상세 사양

항목	사양
전류 범위 (200 A 모델)	2.0–400 A AC
출력	정격 전류에서 333.3 mV
비오차	정격 전류에서 ±0.2 % (typical)
위상 오차	< 0.2°
정확도 등급	IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3
주파수	40–400 Hz
창	1.25 in (31.75 mm), 힌지 분할형
안전 · 승인	600 VAC CAT III, 내전압 7400 VAC, UL 2808 listed, CE, RoHS
리드	2.4 m (8 ft) 18 AWG MTW UL1015 트위스트 페어
리드 끝단	페룰(U) 또는 바나나(B)
옵션 리드	7 m 또는 15 m 버전 (제품에 따라 다름)
대응 계측기	PowerScout, ELITEpro XC
품번	CT-SRL-200-U (테솔 품목 1598332458)
사용 온도	-40…55 °C

활용 분야

400 A급 피더
계량 현장

피더 계량 — 큰 분기 회로의 전류를 계량기로 전달합니다.
테넌트 서브미터링 — 입주 공간별 사용량을 나누어 기록합니다.
에너지 · 수요 계량 — 설비 단위 전력 사용 추이를 계량합니다.
부하 조사 — 운전 중인 피더의 부하 변화를 일정 기간 조사합니다.

선택 가이드

정격별로 고르는
SRL 모델

이럴 때 (적용 조건)	권장 모델	선택 이유
200 A 이하 회로를 계량할 때	CT-SRL-100-U	1.0–200 A 범위여서 정격이 작은 회로에 맞습니다.
400 A까지 피더를 계량할 때	CT-SRL-200-U	2.0–400 A 범위를 한 모델로 측정해 부하 변동이 큰 피더에도 대응합니다.
400 A를 넘어 500 A까지 측정할 때	CT-SRL-400-U	4.0–500 A 범위를 갖춘 SRL 최대 정격입니다.
720 A까지 슬라이드 방식으로 설치할 때	CT-SCM-0600-U	12–720 A 범위에 typical ±1 % 정확도이며, 슬라이드 방식으로 설치합니다.

모델	형태	측정 범위	출력	정확도 (조건)	창
CT-HSC-020 · 050-U (Mini)	힌지 분할형	0.25–40 A · 0.25–80 A	333 mV (정격)	비오차 < 0.5 % (typical)	10 mm
CT-HMC-100 · 200-U (Midi)	힌지 분할형	1–200 A · 1–300 A	333 mV (정격)	비오차 < 0.3 % · < 1.0 % (typical)	25 mm
CT-CON-0150EZ-U	원핸드 클램프	0.5–300 A	333 mV @ 150 A	< 1 % (0.5–300 A)	25 mm
CT-RGT12-0005-U	관통형 토로이드	0.05–10 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	12.8 mm
CT-SRS-005 · 050-U	힌지 분할형 (소)	0.05–10 A · 0.5–100 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	10.17 mm
CT-SRL-100 · 200 · 400-U	힌지 분할형 (대)	1.0–200 A · 2.0–400 A · 4.0–500 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	31.75 mm
CT-SCM-0600-U	슬라이드 분할형	12–720 A	333 mV (정격)	typical ±1 % (정격의 10–130 %)	1.25 in
RoCoil R16 · R24 · R36 · R47	로고스키 플렉시블	계측기에 따라 5–5000 A	131 mV / 1000 A @ 60 Hz (적분기 필요)	< 0.6 % typical (20 ± 2 °C, 중앙)	11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-SRL-200-U
구성과 리드 옵션

구분	내용
판매 단위	CT 1개씩 판매하며 세트 구성이 아닙니다.
모델	CT-SRL-200-U
정격 · 범위	200 A 모델 · 2.0–400 A AC
창	1.25 in (31.75 mm)
리드	2.4 m (8 ft) 트위스트 페어, 페룰(U) 또는 바나나(B)
옵션 리드	7 m 또는 15 m 버전 (제품에 따라 다름)

200 A CT와 비교할
DENT 계량 센서

CT-SRL-200-U로 400 A까지 측정할 수 있습니까?
네, 200 A 정격 모델의 측정 범위는 2.0–400 A입니다. 정격 전류의 두 배까지 측정합니다.
SRS 시리즈에도 200 A 정격이 있습니까?
없습니다. 200 A 정격은 1.25 in 창의 SRL 시리즈에만 있습니다.
400 A를 넘는 피더에는 어떤 CT를 선택합니까?
CT-SRL-400-U(4.0–500 A)나 CT-SCM-0600-U(12–720 A)를 선택하세요.
CT-SRL-200-U는 어떤 계측기에 연결합니까?
PowerScout, ELITEpro XC 같은 DENT 계측기용으로 설계되었으며, 333 mV 입력을 받는 다른 전력량계에도 연결할 수 있습니다.
