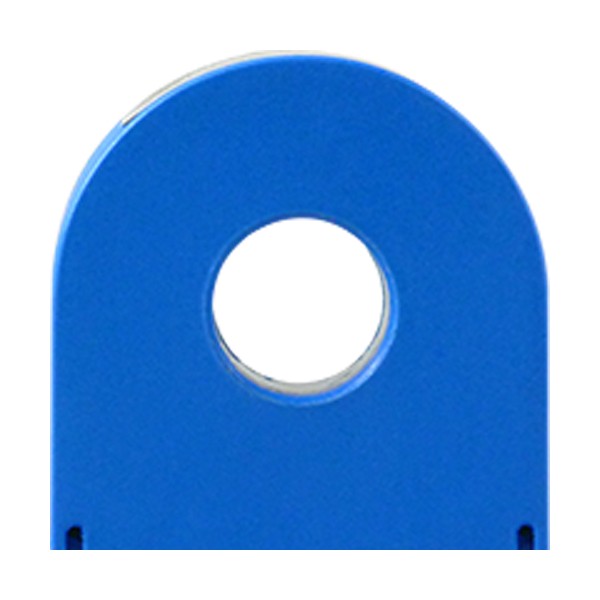

DENT CT-RGT12-0005-U/B/P 전류 클램프

MODEL: CT-RGT12-0005-U/B/P
브랜드: DENT INSTRUMENTS

제품문의 구매하기

장비 안 좁은 자리에 넣는
수익 계량급 토로이드 CT

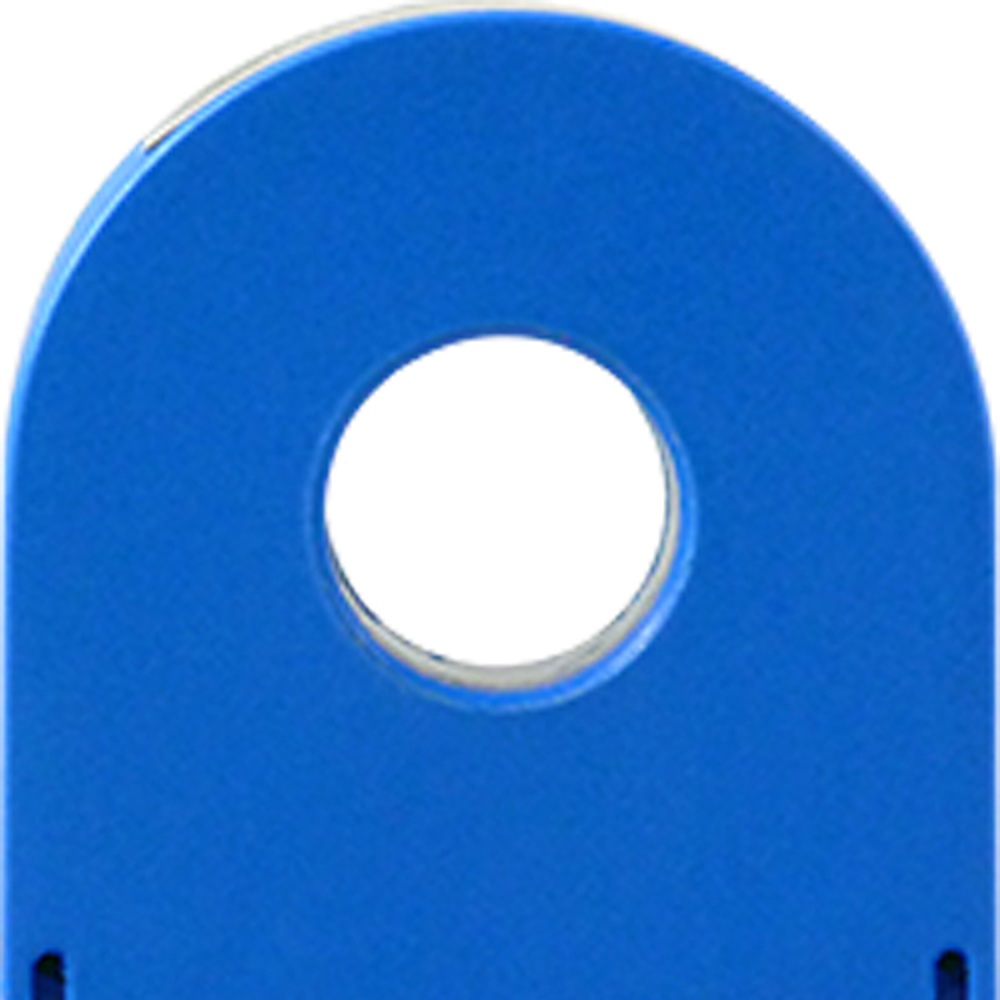

DENT Instruments CT-RGT12-0005 5 A 수익 계량급 토로이드 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT Instruments CT-RGT12-0005는 5 A 모델이 0.05 ~ 10 A를 측정하는 수익 계량급 관통형 토로이드 CT(솔리드 코어 변류기)입니다. 정격 전류에서 333.3 mV를 출력하고 IEC 61869-2 Class 0.2 정확도 등급을 갖춰 서브미터링과 OEM 장비에 사용합니다.

분할 이음매가 없는 솔리드 코어라서 12.8 mm 창의 작은 크기로도 정격 비오차 ±0.2 %(typical)와 위상 오차 0.2° 미만을 유지합니다. 사용 온도가 -25 ~ 85 °C인 이 CT는 (주)테솔이 국내에 공식 공급합니다.

0.05 ~ 10 A

5 A 모델 측정 범위

333.3 mV

정격 전류 출력

Class 0.2

IEC 61869-2 정확도 등급

12.8 mm

도체가 통과하는 창

특징

분할 이음매 없는
솔리드 코어

핵심 특징	현장에서 달라지는 점
작은 토로이드 형상	장비 안의 좁은 공간에도 들어가 OEM 계측 장비에 전류 센서로 내장할 수 있습니다.
IEC 61869-2 Class 0.2	수익 계량 정확도 등급을 충족해 정산용 계량 계통에도 사용할 수 있습니다.
정격 비오차 ±0.2 %	정격 전류에서 typical 오차가 낮아 계량 오차를 작게 유지합니다.
위상 오차 0.2° 미만	위상 오차가 작아 저역률 부하에서도 전력 계산 오차가 줄어듭니다.
333.3 mV 출력	정격 전류에서 333.3 mV를 출력하므로 333 mV 입력 전력량계에 바로 연결합니다.
-25 ~ 85 °C 사용 온도	온도 범위가 넓어 발열이 있는 장비 내부에서도 사용할 수 있습니다.

설치 조건

관통형 CT의
설치 방식

분할 이음매가 없는 토로이드는 이음매에서 생기는 오차 요인이 없어 작은 크기로도 Class 0.2를 만족합니다. 다만 배선을 풀어 도체를 창에 통과시켜야 하므로 운전 중인 회로에는 설치할 수 없습니다. 운전 중 설치가 필요하면 같은 Class 0.2의 분할형 CT-SRS를 검토하세요.

리드 끝단 형식의 선택

리드 끝단은 U(페룰), B(바나나), P(PCB 핀) 세 가지입니다. 이 모델은 U 사양이므로, 계량기 입력 단자 형식에 맞는 끝단을 먼저 정한 뒤 주문하세요.

사양

Class 0.2 토로이드
상세 사양

항목	사양
형태	관통형 토로이드 솔리드 코어 CT
전류 범위 (5 A 모델)	0.05 ~ 10 A AC (같은 계열 20 A: 0.2 ~ 40 A · 50 A: 0.5 ~ 100 A · 100 A: 1 ~ 200 A)
출력	정격 전류에서 333.3 mV
정확도	정격 전류에서 비오차 ±0.2 % (typical) · 위상 < 0.2° · IEC 61869-2 Class 0.2, IEEE C57.13 Class 0.3
주파수	50 ~ 400 Hz
창	12.8 mm, 관통형
안전 등급	600 VAC CAT III
내전압	5400 VAC
승인	UL 61010-1 적합 (E186827) · cUL/US recognized component, CE, RoHS
리드	2.4 m 24 AWG 600 V
끝단	U = 페룰 · B = 바나나 · P = PCB 핀
사용 온도	-25 ~ 85 °C

활용 분야

계량 정확도가
필요한 현장

수익 계량 — 전력량을 정산하는 계량 계통에서 Class 0.2 정확도를 확보합니다.
서브미터링 — 건물 안 회로별 사용량을 나눠 측정합니다.
OEM 장비 — 계측 장비 안에 전류 센서로 내장합니다.
소형 회로 계측 — 0.05 ~ 10 A의 작은 전류 회로를 측정합니다.

선택 가이드

토로이드형과 분할형
DENT CT 비교

모델	형태	측정 범위	출력	정확도 (조건)	창
CT-HSC-020 · 050-U (Mini)	힌지 분할형	0.25 ~ 40 A · 0.25 ~ 80 A	333 mV (정격)	비오차 < 0.5 % (typical)	소형 창
CT-HMC-100 · 200-U (Midi)	힌지 분할형	1 ~ 200 A · 1 ~ 300 A	333 mV (정격)	비오차 < 0.3 % · < 1.0 % (typical)	중형 창
CT-CON-0150EZ-U	원핸드 클램프	0.5 ~ 300 A	333 mV @ 150 A	< 1 % (0.5 ~ 300 A)	중형 창
CT-RGT12-0005-U	관통형 토로이드	0.05 ~ 10 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	소형 관통창
CT-SRS-005 · 050-U	힌지 분할형 (소)	0.05 ~ 10 A · 0.5 ~ 100 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	소형 창
CT-SRL-100 · 200 · 400-U	힌지 분할형 (대)	1.0 ~ 200 A · 2.0 ~ 400 A · 4.0 ~ 500 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	31.75 mm
CT-SCM-0600-U	슬라이드 분할형	12 ~ 720 A	333 mV (정격)	typical ±1 % (정격의 10 ~ 130 %)	1.25 in
RoCoil R16 · R24 · R36 · R47	로고스키 플렉시블	계측기에 따라 5 ~ 5000 A	131 mV / 1000 A @ 60 Hz (적분기 필요)	< 0.6 % typical (20 ± 2 °C, 중앙)	11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-RGT12-0005-U
구성과 끝단 형식

구분	내용
모델	DENT CT-RGT12-0005-U 5 A 토로이드 CT
측정 범위	0.05 ~ 10 A (5 A 모델)
끝단	페룰(U)

Class 0.2 토로이드와
함께 보는 전류 센서

CT-RGT12-0005와 같은 계열에 20 A 이상 모델도 있습니까?
네, 같은 계열에 20·50·100 A 모델이 있습니다. 이 제품은 5 A 모델입니다.
CT-RGT12-0005를 OEM 장비에 내장할 수 있습니까?
네, 작은 토로이드라서 장비 안의 좁은 공간에도 들어갑니다.
CT-RGT12-0005의 정확도 등급은 무엇입니까?
IEC 61869-2 Class 0.2이며 IEEE C57.13 Class 0.3도 함께 갖춥니다.
운전 중인 회로에도 설치할 수 있습니까?
아닙니다. 도체를 창에 통과시켜야 하므로, 운전 중 설치가 필요하면 분할형 CT-SRS를 선택하세요.
사용 온도 범위는 어떻게 됩니까?
-25 ~ 85 °C 환경에서 사용할 수 있습니다.
