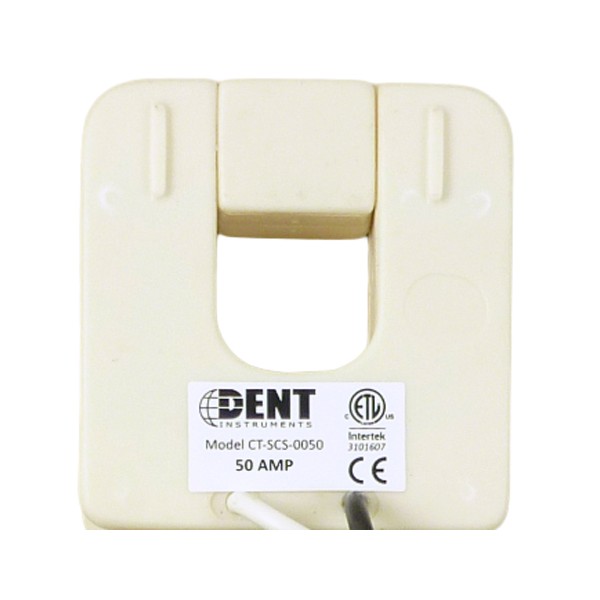

DENT CT-SCS-0050 Split-Core 전류 변압기(50A)

MODEL: CT-SCS-0050
브랜드: DENT INSTRUMENTS

제품문의 구매하기

분기 배선 사용량을 재는
50 A 소형 분할형 CT

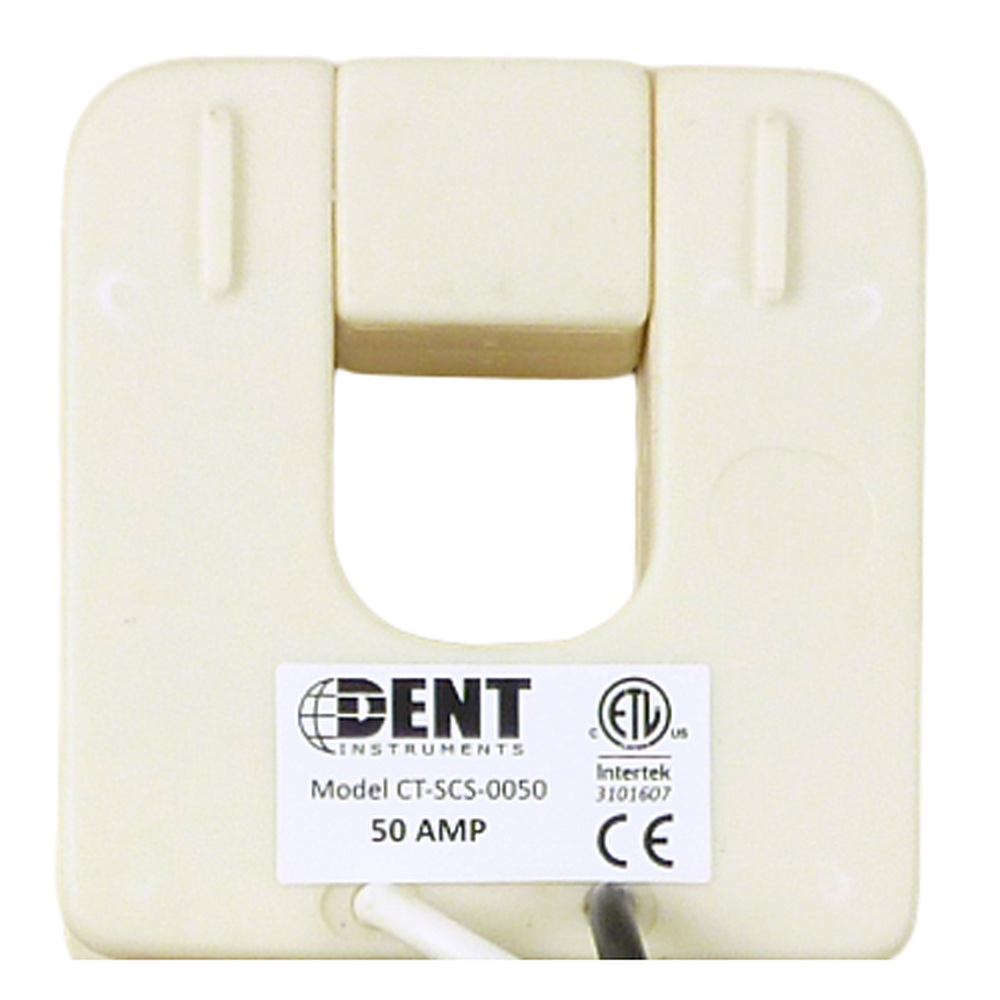

DENT CT-SCS-0050 소형 분할형 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT CT-SCS-0050은 0.75 in 창에 배선을 끼워 5–65 A 교류 전류를 측정하는 50 A 소형 분할형 CT입니다. 정격 전류에서 333 mV 신호를 출력하며, 에너지 서브미터링용 전력량계에 연결합니다.

정격 전류 기준 비오차는 1 % 미만, 위상 오차는 2° 미만이며(typical) 50–400 Hz 주파수에서 동작합니다. 600 VAC CAT III 등급에 내전압 5000 VAC, UL 61010-1과 EN 60044-1을 충족하는 이 CT는 (주)테솔이 국내에 공식 공급합니다.

5–65 A

AC 측정 범위

333 mV

정격 전류 출력

0.75 in

소형 분할형 창

50–400 Hz

동작 주파수

특징

작은 창으로
좁은 자리에도 설치

핵심 특징	현장에서 달라지는 점
5–65 A 범위	50 A 모델은 5–65 A AC를 측정해 소형 분기 회로에 알맞습니다.
333 mV 출력	정격 전류에서 333 mV를 출력하므로 333 mV 입력 계측기에 바로 연결합니다.
1 % 미만 비오차	정격 전류 기준 typical 값이며, 위상 오차도 2° 미만입니다.
0.75 in 창	1.90 cm 창에 소형 분기 배선을 끼워 측정할 수 있습니다.
50–400 Hz	50–400 Hz 범위의 교류 회로에서 측정합니다.
600 V CAT III	내전압 5000 VAC이며 UL 61010-1과 EN 60044-1을 충족하는 CT입니다.

계측기 연결

333 mV 입력
계측기와의 연결

CT-SCS-0050은 DENT ELITEpro와 PowerScout처럼 333 mV 입력을 받는 전력량계에 연결합니다. 멀티미터에 꽂는 클램프 프로브가 아니므로 입력 규격이 다른 장비에는 바로 연결할 수 없습니다. 5–65 A 범위를 벗어나는 회로에는 정격이 다른 CT를 선택하세요.

정격 확인: 50 A 모델은 5–65 A, 100 A 모델 CT-SCS-0100은 2–130 A입니다.
창 확인: 0.75 in (1.90 cm) 창에 들어가는 전선 굵기인지 확인합니다.
입력 규격 확인: 계측기의 전류 입력이 333 mV 방식인지 확인합니다.

설치와 교정 안내

분할형 코어를 열어 전선에 끼운 뒤 닫는 방식이라 배선을 풀지 않고 설치합니다. 설치 작업은 전기 안전 절차에 따라 진행하세요. 교정 일정은 (주)테솔이 KOLAS 인정 범위를 기준으로 안내해 드립니다.

사양

50 A 소형 분할형
상세 사양

항목	사양
전류 범위 (50 A 모델)	5–65 A AC (100 A 모델 CT-SCS-0100: 2–130 A)
출력	정격 전류에서 333 mV
비오차 · 위상 (정격, typical)	< 1 % · < 2°
주파수	50–400 Hz
창	0.75 in (1.90 cm)
안전	600 VAC CAT III, 내전압 5000 VAC, UL 61010-1, EN 60044-1
리드	20 AWG 트위스트 페어
사용 온도	-20…55 °C
품번	CT-SCS-0050 (테솔 품목 1719)

활용 분야

소형 회로를
계량하는 현장

에너지 서브미터링 — 분기 회로의 전력량을 계량합니다.
배전반 계량 — 회로별 전류를 333 mV 입력 계측기에 연결합니다.
부하 조사 — 50 A급 회로의 사용량을 확인합니다.

선택 가이드

소형 CT를
고르는 기준

이럴 때 (적용 조건)	권장 모델	선택 이유
5–65 A 소형 회로를 333 mV로 계량할 때	CT-SCS-0050	0.75 in 창의 소형 분할형으로, 분기 회로 계량에 맞습니다.
같은 50 A급에서 Class 0.2가 필요할 때	CT-SRS-050-U	0.5–100 A 범위에 수익 계량급 등급을 갖춰 정산용 계량에 맞습니다.
더 좁은 자리에 힌지형이 필요할 때	CT-HSC-050-U	10 mm 창의 Mini 힌지 분할형이라 더 좁은 자리에 들어갑니다.

모델	형태	측정 범위	출력	정확도 (조건)	창
CT-HSC-020 · 050-U (Mini)	힌지 분할형	0.25–40 A · 0.25–80 A	333 mV (정격)	비오차 < 0.5 % (typical)	10 mm
CT-HMC-100 · 200-U (Midi)	힌지 분할형	1–200 A · 1–300 A	333 mV (정격)	비오차 < 0.3 % · < 1.0 % (typical)	25 mm
CT-CON-0150EZ-U	원핸드 클램프	0.5–300 A	333 mV @ 150 A	< 1 % (0.5–300 A)	25 mm
CT-RGT12-0005-U	관통형 토로이드	0.05–10 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	12.8 mm
CT-SRS-005 · 050-U	힌지 분할형 (소)	0.05–10 A · 0.5–100 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	10.17 mm
CT-SRL-100 · 200 · 400-U	힌지 분할형 (대)	1.0–200 A · 2.0–400 A · 4.0–500 A	333.3 mV (정격)	비오차 ±0.2 % (정격, typical) · Class 0.2	31.75 mm
CT-SCM-0600-U	슬라이드 분할형	12–720 A	333 mV (정격)	typical ±1 % (정격의 10–130 %)	1.25 in
RoCoil R16 · R24 · R36 · R47	로고스키 플렉시블	계측기에 따라 5–5000 A	131 mV / 1000 A @ 60 Hz (적분기 필요)	< 0.6 % typical (20 ± 2 °C, 중앙)	11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

CT-SCS-0050
판매 단위와 주문 정보

구분	내용
판매 단위	CT 1개씩 판매하며 세트 구성이 아닙니다.
모델	CT-SCS-0050
정격 · 범위	50 A 모델 · 5–65 A AC
창	0.75 in (1.90 cm)
리드	20 AWG 트위스트 페어
사용 온도	-20…55 °C

50 A 소형 CT와
함께 보는 DENT CT

CT-SCS-0050의 측정 범위와 출력은 어떻게 됩니까?
50 A 모델은 5–65 A AC를 측정하며 정격 전류에서 333 mV로 출력합니다.
CT-SRS-050과 출력이 같습니까?
예, 둘 다 정격 전류에서 333 mV를 출력합니다. 창 크기는 CT-SRS-050이 0.4 in, CT-SCS-0050이 0.75 in입니다.
CT-SCS-0050 교정도 의뢰할 수 있습니까?
네, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 진행할 수 있는지 확인해 안내해 드립니다.
CT-SCS-0050을 멀티미터에 연결해 측정할 수 있습니까?
아닙니다. 333 mV 입력 전력량계용 CT이며 멀티미터용 클램프가 아닙니다.
