NK Technologies DC 전류 센서

NK Technologies DC 전류 센서

MODEL
DT 시리즈, 4-WIRE
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

배터리 충전 설비의 DC 전류를
PLC에 전하는 트랜스듀서

NK Technologies DT 4선식 DC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DT 4선식은 솔리드 코어(FL)와 스플릿 코어(SP) 구조에서 최대 400 A DC까지 측정하고 전류 또는 전압 신호를 출력하는 홀 효과 DC 전류 트랜스듀서(DC Current Transducer)입니다. 배터리 충전 설비와 견인 전원의 부하 전류를 PLC로 전달합니다.

전원과 출력이 분리된 4선 구성이며 솔리드 코어 기준 정확도는 1 % FS, 응답은 평균 160 ms입니다. 출력은 0–20 mA, 4–20 mA, 0–5 VDC, 0–10 VDC에 양방향 모델의 ±10 VDC까지 갖추며, (주)테솔이 국내에 공식 공급합니다.

최대 400 A

스플릿 코어와 양방향 모델의 DC 입력

5가지

전류와 전압을 아우르는 출력 신호

1 % FS

솔리드 코어(FL)의 정확도

160 ms

솔리드 코어(FL)의 평균 응답

특징

코어 구조와 출력을
고르는 DC 센서

핵심 특징현장에서 달라지는 점
솔리드·스플릿 코어 선택전선을 끊고 설치할 수 있으면 솔리드 코어(FL)로 정확도를 높이고, 설치된 선에는 스플릿 코어(SP)를 끼워 정전 없이 설치할 수 있습니다.
양방향 측정양방향(BD) 모델은 전류 방향에 따라 ±10 VDC를 출력해 충전과 방전 전류를 한 신호로 구분합니다.
점퍼 범위 선택단극과 양극 모델은 점퍼로 입력 범위를 고르므로 보유해야 할 모델 수와 설정 시간을 줄입니다.
영점·스팬 조정 없음가변저항 조정 없이 출력이 정해져 있어 설치 후 보정 작업이 필요 없습니다.
자기 절연 출력입력과 출력이 자기적으로 분리되고 회로에 전압 강하를 만들지 않아 안전하게 측정합니다.
불안정한 전원 허용내부 전압 조정으로 고르지 않은 전원에서도 안정적으로 작동해 설치 비용이 줄어듭니다.

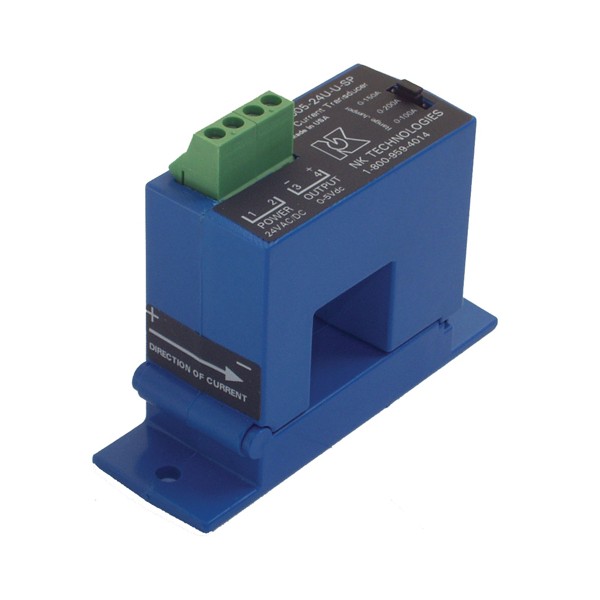

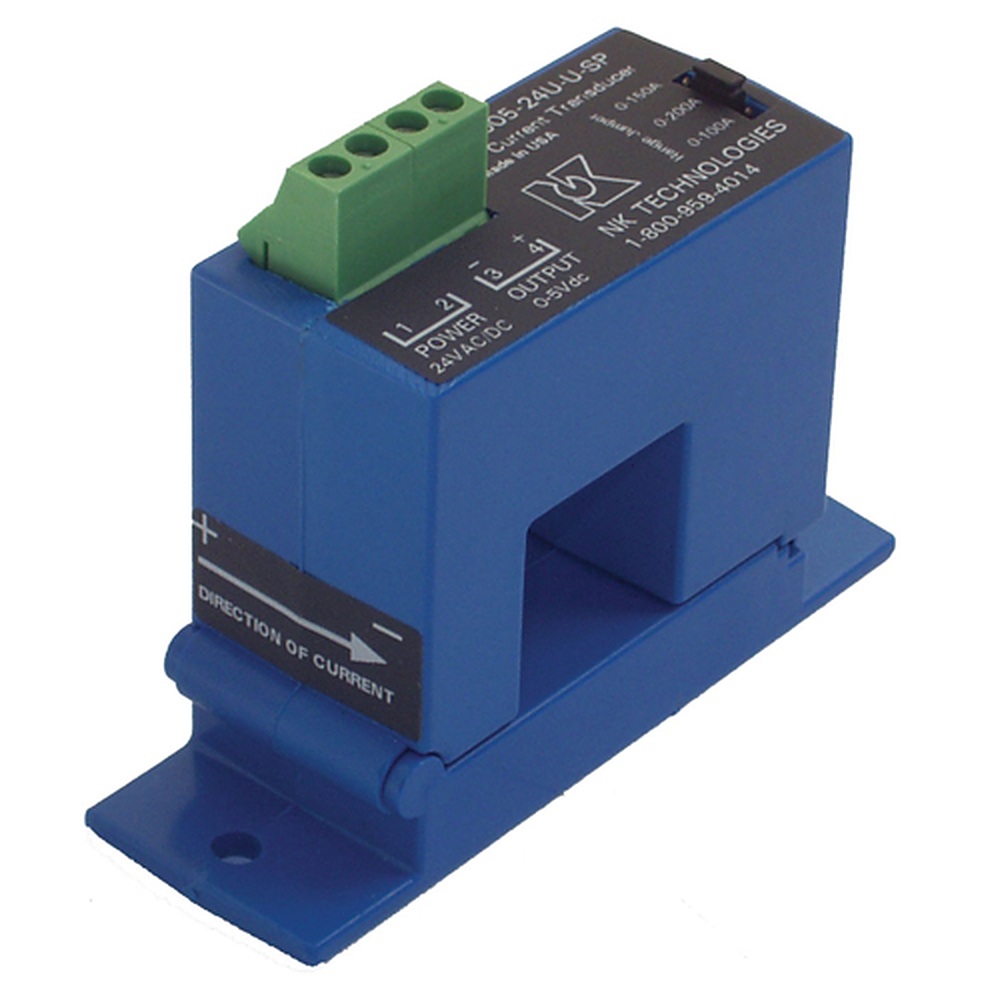

NK TECHNOLOGIES DT 시리즈, 4-WIRE - 녹색 단자대가 있는 파란색 DC 전류 센서
녹색 단자대가 있는 파란색 DC 전류 센서

코어 선택

솔리드 코어와
스플릿 코어 비교

FL은 정확도 1 % FS와 평균 응답 160 ms로 SP의 2 % FS, 120 ms보다 정확하지만 전선을 끊어야 통과시킬 수 있습니다. 개구부는 FL이 직경 19.0 mm 원형, SP가 21.6 mm 정사각입니다. 이미 가동 중인 배터리 뱅크나 버스바에는 SP를, 신규 제작 패널에는 FL을 권장합니다.

입력 전류는 FL이 최대 200 A, SP가 최대 400 A까지입니다. 200 A를 넘는 회로는 SP 또는 양방향 BD 구성을 선택하세요.

정확도와 설치 편의에 따라 고르는 FL과 SP

스플릿 코어(SP)는 개구부를 열어 설치된 선에 끼운 뒤 닫는 구조이고, 솔리드 코어(FL)는 일체형 개구부에 전선을 통과시킵니다. 두 케이스 모두 내장 설치 브래킷으로 패널에 고정합니다.

출력 설정

출력 신호와
입력 범위 설정

출력 코드는 020이 0–20 mA, 420이 4–20 mA, 005가 0–5 VDC, 010이 0–10 VDC이며 양방향 BD 모델은 ±10 VDC입니다. 출력 한계는 전류 출력이 23 mA, 0–5 VDC가 5.75 VDC, 0–10 VDC가 11.5 VDC입니다.

입력 범위는 점퍼로 세트 안에서 고릅니다. SP는 코드 1이 50/75/100 A, 2가 100/150/200 A, 3이 150/225/300 A, 4가 200/300/400 A이고 FL은 코드 0이 5/10/20 A입니다. 전류 출력의 부하 임피던스는 500 Ω 이하여야 하고 0–5 VDC는 25 kΩ 이상, 0–10 VDC는 50 kΩ 이상이 필요합니다.

사양

FL·SP 두 코어
비교 사양

항목솔리드 코어(FL)스플릿 코어(SP)
전원120 VAC(108–132 V) 또는 24 VAC/DC(22–26 V)24 VAC/DC(20–45 VDC, 22–38 VAC)
소비전력2 VA2 VA
출력 신호0–20 mA · 4–20 mA · 0–5 VDC · 0–10 VDC0–20 mA · 4–20 mA · 0–5 VDC · 0–10 VDC
양방향(BD) 출력해당 없음±10 VDC (24 VDC 전원)
입력 전류 범위5/10/20 A · 50/75/100 A · 100/150/200 A (최대 200 A)50/75/100 A · 100/150/200 A · 150/225/300 A · 200/300/400 A (최대 400 A)
양방향(BD) 입력 범위해당 없음100 · 200 · 300 · 400 A
정확도1 % FS2 % FS
반복성1.0 % FS1.0 % FS
선형성0.75 % FS0.75 % FS
응답 시간(단계 변화 90 %)평균 160 ms120 ms
센싱 개구부직경 19.0 mm 원형21.6 mm 정사각

시리즈 공통 사양

항목사양
모델 코드 구성DT2-[출력 코드]-[전원 코드]-[극성]-[FL 또는 SP] (예: DT2-420-24U-U-FL)
극성단극(U) · 양극(BP) · 양방향(BD)
전원 코드24U = 24 VAC/DC, 24D = 24 VDC(양방향), 120 = 120 VAC(FL만)
출력 한계0–20 mA · 4–20 mA: 23 mA / 0–5 VDC: 5.75 VDC / 0–10 VDC: 11.5 VDC
부하 임피던스전류 출력 500 Ω 이하 / 0–5 VDC 25 kΩ 이상 / 0–10 VDC 50 kΩ 이상
주파수DC
절연 전압3 kV (감시 라인과 출력 사이)
단자데드프런트 나사식, 12–22 AWG 단선·연선
케이스UL94 V-0 난연 등급, 내장 설치 브래킷
RoHS지침 2011/65/EU 적합
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

직류 전원 설비의
전류 감시

  • 견인 전원 감시 — 철도 견인 전원과 보조 DC 부하의 전류를 측정합니다.
  • 배터리 충전 설비 — 배터리 뱅크의 충전 전류를 측정해 PLC나 데이터 수집 장치로 전달합니다.
  • 용접 전류 기록 — 용접 전류와 사이클을 기록합니다.
  • 태양광 발전 설비 — 패널, 스트링, 결합 상자의 출력 전류를 감시합니다.

선택 가이드

코어와 출력별
권장 구성

이럴 때 (현장 조건·규격)권장 모델선택 이유
전선을 끊고 설치할 수 있을 때DT 4선식 FL정확도 1 % FS, 평균 응답 160 ms입니다.
설치된 선에 끼워야 할 때DT 4선식 SP선을 끊지 않고 400 A까지 측정하며 응답은 120 ms입니다.
충전과 방전 전류를 구분할 때DT 4선식 SP(BD)±10 VDC 양방향 출력을 선택합니다.
전원과 출력을 3선으로 줄일 때DT 3선식0–50 A 또는 0–100 A 단일 범위의 전압 출력 모델입니다.

구성·옵션

코어·극성·전원
주문 구성

  • 케이스 — 솔리드 코어(FL) 또는 스플릿 코어(SP)입니다.
  • 출력 극성 — 단극(U), 양극(BP), 양방향(BD) 중에서 선택합니다.
  • 전원 — 24 VAC/DC 또는 120 VAC(FL만)입니다.
  • 액세서리 — DIN 레일 키트입니다.
  • 주문 시 알려 줄 정보 — 케이스, 입력 범위, 출력, 전원입니다.
