NK Technologies DC 전류 센서

MODEL
DLT 시리즈
브랜드
NK TECHNOLOGIES

두 가닥 배선으로 DC 전류를⁣ 4~20 mA로 바꾸는 트랜스듀서

NK Technologies DLT 시리즈 DC 전류 트랜스듀서 (4–20 mA)⁣ 입력 범위 : DC 0~20⁣ 출력 : 4~20 mA 루프 전원⁣ 루프 전원 : 24 VDC 기준, 12~40 V

견적 받기

NK Technologies 한국 독점 공급 파트너

NK Technologies DLT 시리즈는 DC 전류를 4~20 mA 신호로 변환하는 루프 전원(Loop Powered)형 DC 전류 트랜스듀서로, 신호선 두 가닥만 연결하면 전원 공급과 신호 출력이 함께 이루어집니다. 입력은 DC 0~20 A부터 0~400 A까지 6단계에서 고릅니다.

출력은 4~20 mA이며 상한은 23 mA로 제한되고, 응답 시간은 100 ms, 오차는 1.0 % FS입니다. 별도 전원선을 끌어오기 어려운 배터리 설비나 태양광 접속함에 사용하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 400 A

DC 입력 6단계(코드 A~F)

4 ~ 20 mA

루프 전원 2선식 출력

1.0 % FS

정확도

12 ~ 40 V

루프 전원 전압

특징

신호선 두 가닥의⁣ 간단한 배선

핵심 특징현장에서 달라지는 점
루프 전원 2선식12~40 VDC 루프 전원선이 출력 신호선을 겸하므로 전원 배선이 따로 필요 없습니다.
6단계 입력 범위0~20, 50, 100, 200, 300, 400 A 중에서 최대 전류에 맞는 범위를 고릅니다.
단방향과 양방향단방향(U)과 양방향(BP) 구성이 있어 충전과 방전을 함께 측정하는 회로에도 적용할 수 있습니다.
배선 표시와 조절 불필요단자 1은 (–), 단자 2는 (+)로 표시되고 영점·스팬 포텐쇼미터가 없어 현장 조정이 필요 없습니다.
삽입 손실 없음도체를 코어에 통과시키는 방식이라 측정 회로에 전압 강하가 생기지 않습니다.

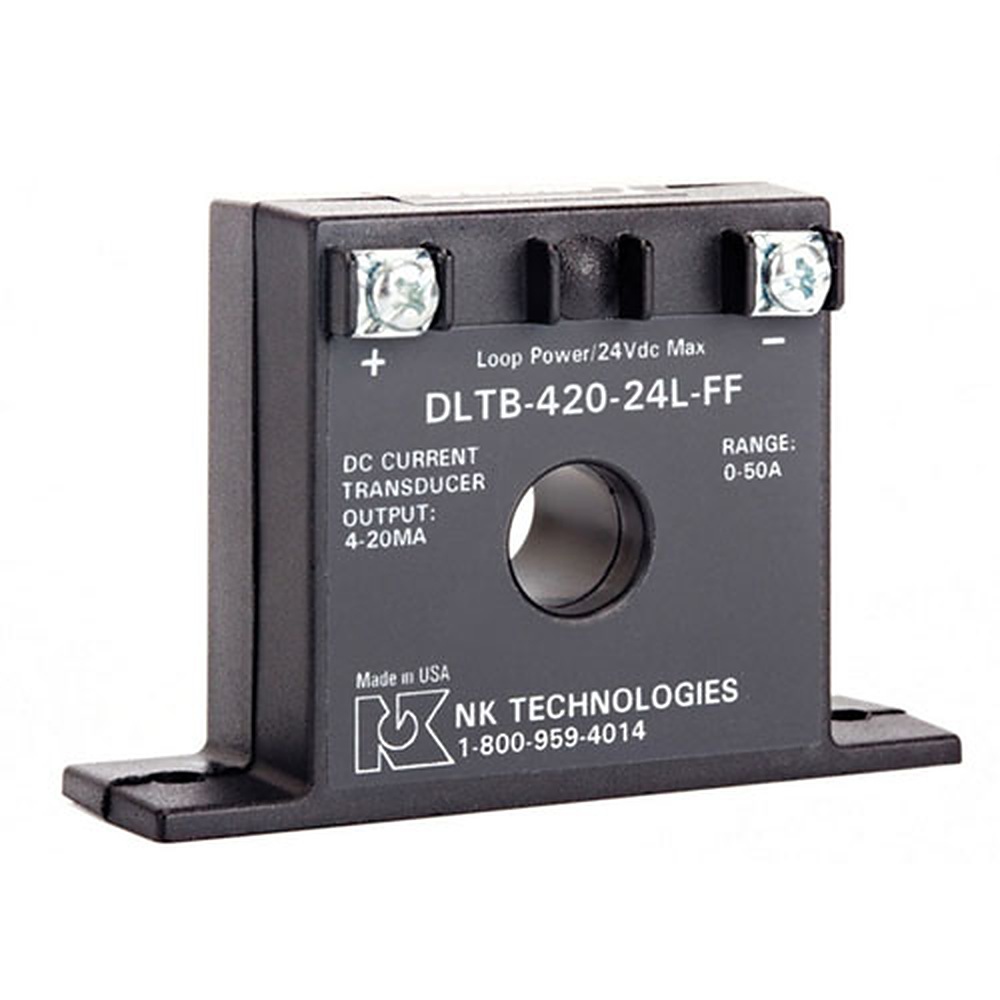

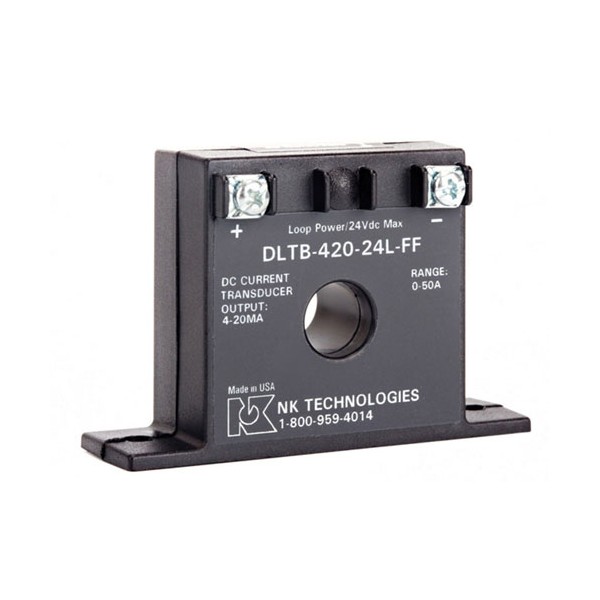

NK TECHNOLOGIES DLT 시리즈 - 단자와 관통 구멍이 있는 검정색 직류 전류 센서
단자와 관통 구멍이 있는 검정색 직류 전류 센서

연결 설계

루프 전원과⁣ 케이스 검토 포인트

루프 전원 전압은 12~40 VDC이며 출력이 4~20 mA이므로, 수신기의 입력 저항과 전원 전압의 조합에서 루프 전류가 흐르는지 확인합니다. 단자는 손가락 보호형 캡티브 나사 방식으로 12~22 AWG 전선을 연결합니다.

케이스는 전면 단자(FF) 솔리드 코어와 검정색 분할 코어(SP) 두 가지입니다. 솔리드 코어는 최대 0~100 A, 분할 코어는 최소 0~50 A부터 선택할 수 있으므로 측정 범위에 따라 케이스가 정해집니다.

코어에 도체를 통과시키는 설치

측정할 DC 도체를 코어에 한 번 통과시킨 뒤 단자 1(–)과 단자 2(+)에 루프 배선을 연결합니다. 극성을 반대로 연결하면 출력이 나오지 않으므로 표시된 극성을 확인합니다. 도체를 여러 번 감으면 측정 전류가 배로 늘어나 범위를 넘을 수 있습니다.

사양

DLT⁣ 상세 사양

항목사양
입력 범위DC 0~20 / 50 / 100 / 200 / 300 / 400 A(코드 A~F)
출력4~20 mA 루프 전원, 상한 23 mA
루프 전원24 VDC 기준, 12~40 V
정확도1.0 % FS
응답 시간100 ms
절연UL 1270 VAC, 5 kV 시험
극성단방향(U) 또는 양방향(BP)
케이스FF 전면 단자 솔리드 코어(최대 0~100 A), SP 분할 코어(최소 0~50 A, 검정색)
단자손가락 보호형 캡티브 나사, 12~22 AWG, 단자 1(–) · 단자 2(+)
승인UL/cUL, CE 승인 기준에 맞춘 설계
포장벌크 포장

활용 분야

2선식으로 모으는⁣ DC 전류 신호

  • 배터리 뱅크 — 충방전 DC 전류를 4~20 mA로 전송합니다.
  • 태양광 접속함 — 스트링 합류 회로의 DC 전류를 감시합니다.
  • 충전기 — 충전 전류를 제어반으로 전달합니다.
  • 4~20 mA 입력 PLC — 전원선이 없는 현장의 DC 전류를 수집합니다.

선택 가이드

출력 방식과⁣ 범위별 선택

이럴 때 (현장 조건)권장 모델선택 이유
전원선 없이 4~20 mA로 받을 때DLT루프 전원 2선식으로 신호와 전원을 겸합니다.
전압 출력과 온도 보상이 필요할 때DT 온도 보상333 mV, 0~5 V, 0~10 V 출력과 1.0 % FS 오차입니다.
0~1200 A 대전류를 측정할 때DT-DL대구경 솔리드 코어와 DIN 레일 설치를 지원합니다.
1500 VDC 회로를 측정할 때DT-FD고전압 DC 회로용 대형 솔리드 코어입니다.

구성·옵션

DLT 주문 코드⁣ 구성

항목내용
주문 코드 예DLTB-420-24L-BP-FF
범위 코드A~F = 0~20 / 50 / 100 / 200 / 300 / 400 A
출력 / 전원420 = 4~20 mA, 24L = 24 VDC 루프 전원
극성U = 단방향, BP = 양방향
케이스FF = 전면 단자 솔리드 코어, SP = 분할 코어

관련 제품

DLT와 함께 보는⁣ DC 전류 트랜스듀서
