NK Technologies DC 전류센서

MODEL
DT시리즈, 온도보상
브랜드
NK TECHNOLOGIES

온도가 변해도 1.0 % 오차로⁣ 전선에 끼워 재는 전류 센서

NK Technologies DT 온도 보상 시리즈 DC 전류 트랜스듀서⁣ 출력 : 0~333 mVDC⁣ 전원 : 5 VDC⁣ 소비 전류 : 8.5 mA 미만

견적 받기

NK Technologies 한국 독점 공급 파트너

NK Technologies DT 온도 보상 시리즈는 DC 전류를 전압 신호로 변환하는 DC 전류 트랜스듀서(Current Transducer)로, 분할 코어(SP) 케이스라 전선을 끊지 않고 감싸서 설치합니다. 입력은 DC 0~50 A 또는 0~100 A이고 출력은 333 mV, 0~5 V, 0~10 V 중에서 고릅니다.

주변 온도가 변하면 홀 효과 센서의 출력이 달라지지만, 이 시리즈는 사용 온도 범위 전체에서 오차를 1.0 % FS로 유지하도록 보상합니다. 옥외 함체나 발열이 큰 제어반처럼 온도가 오르내리는 곳에 사용하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 100 A

DC 입력 범위(0~50 A 선택)

1.0 % FS

온도 범위 전체 오차

3종

333 mV · 0~5 V · 0~10 V 출력

1270 VAC

UL 절연, 5 kV 시험

특징

온도 변화에도⁣ 흔들리지 않는 측정

핵심 특징현장에서 달라지는 점
온도 보상 오차 1.0 % FS사용 온도 범위 전체에서 오차가 1.0 % FS로 유지되어 계절과 부하에 따라 달라지는 판독 편차를 줄입니다.
분할 코어 설치코어를 열어 전선을 감싸므로 배선을 끊지 않고 이미 가동 중인 설비에도 후설치할 수 있습니다.
전압 출력 3종333 mV, 0~5 V, 0~10 V 중 수집 장치 입력에 맞는 출력을 고를 수 있습니다.
절연 구조입력 도체와 출력 회로 사이가 UL 1270 VAC, 5 kV 시험으로 분리되어 계측 회로를 보호합니다.
난연 케이스케이스가 UL94 V-0 난연 등급이라 밀집한 제어반 안에서도 적용할 수 있습니다.

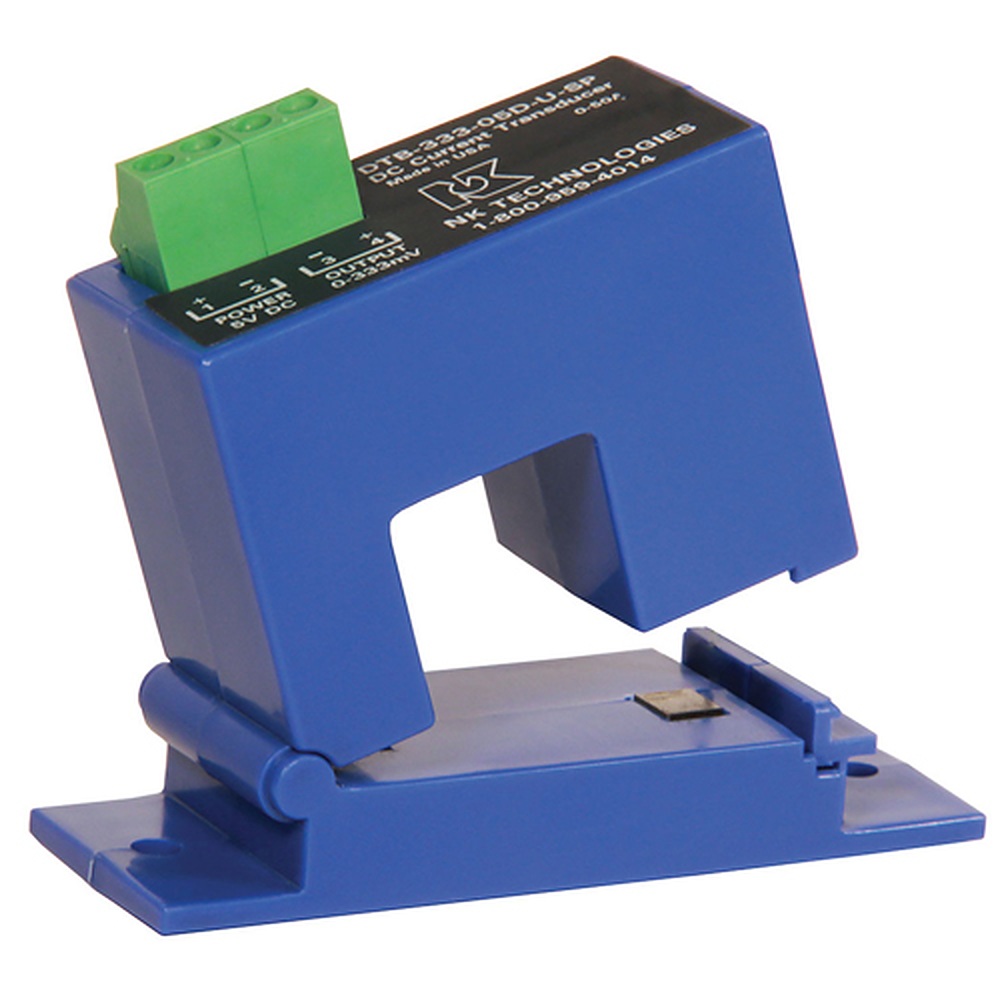

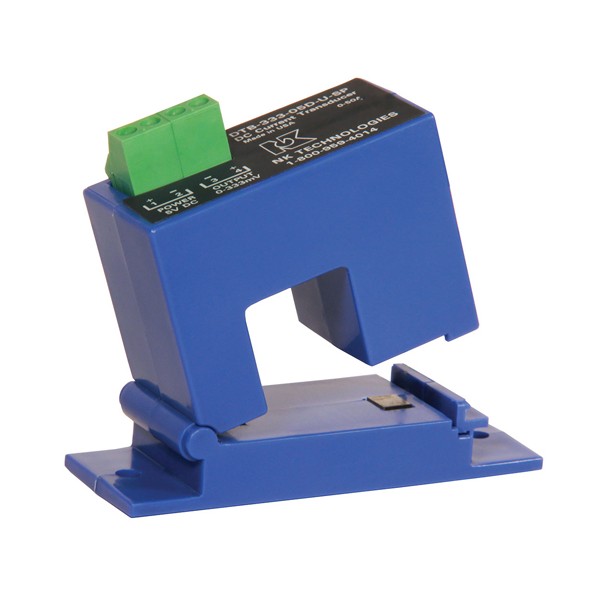

NK TECHNOLOGIES DT시리즈, 온도보상 - 녹색 단자대와 장착 브래킷이 있는 전류 센서
녹색 단자대와 장착 브래킷이 있는 전류 센서

연결 설계

전원과 출력⁣ 검토 포인트

전원은 5 VDC(5.1~5.9 V, 333 mV 출력 전용) 또는 12 VDC(11.5~13.2 V) 중에서 고릅니다. 무부하 소비 전류는 333 mV 출력 기준 8.5 mA 미만입니다. 수집 장치가 제공하는 전원과 맞춰 선택하면 별도 전원 장치를 줄일 수 있습니다.

출력 임피던스는 333 mV 출력이 50 Ω 이상, 전압 출력이 10 kΩ 이상입니다. 입력 임피던스가 낮은 계측기를 연결하면 판독이 낮게 나오므로 수집 장치의 입력 임피던스를 먼저 확인하세요. 응답 시간은 90 % 스텝 기준 400 ms입니다.

분할 코어로 전선을 감쌉니다

코어를 열어 DC 도체를 한 번 통과시키고 닫으면 설치가 끝납니다. 본체는 나사 2개로 패널에 고정하며 DIN 레일 키트를 별도로 추가할 수 있습니다. 도체를 여러 번 감으면 측정 전류가 배로 늘어나므로 입력 범위 안에 들어오는지 확인하세요.

사양

DT 온도 보상 시리즈⁣ 상세 사양

항목사양
입력 범위DC 0~50 A(코드 B) 또는 0~100 A(코드 C)
출력0~333 mVDC, 0~5 VDC, 0~10 VDC 중 선택
전원5 VDC(5.1~5.9 V, 333 mV 출력 전용) 또는 12 VDC(11.5~13.2 V)
소비 전류8.5 mA 미만(무부하, 333 mV 출력)
출력 임피던스333 mV 출력 50 Ω 이상, 전압 출력 10 kΩ 이상
정확도1.0 % FS(사용 온도 범위 전체)
응답 시간400 ms(90 % 스텝)
절연UL 1270 VAC, 5 kV 시험
케이스분할 코어(SP), UL94 V-0 난연
사용 환경-20 ~ 50 °C, 0~95 % RH
설치나사 2개 고정, DIN 레일 키트 선택

활용 분야

온도 변화가 큰⁣ DC 전류 감시

  • 옥외 함체와 발열 제어반 — 온도 변화가 커도 판독 편차를 줄입니다.
  • 배터리와 충전기 회로 — 충방전 DC 전류를 전압 신호로 수집합니다.
  • PLC·데이터 로거 입력 — 333 mV, 0~5 V, 0~10 V 신호로 전류를 전달합니다.
  • 기존 설비 후설치 — 배선을 끊지 않고 분할 코어로 감싸 측정합니다.

선택 가이드

출력과 전원에 따른⁣ 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
온도 변화가 크고 전압 출력이 필요할 때DT 온도 보상온도 범위 전체에서 오차 1.0 % FS를 유지합니다.
4~20 mA 루프 전원으로 쓸 때DLT루프 전원 2선식으로 4~20 mA를 출력합니다.
대전류 DC를 측정할 때DT-DL0~1200 A까지 대구경 솔리드 코어로 구성합니다.
1500 VDC 회로를 측정할 때DT-FD1500 VDC 작동 전압의 고전압 모델입니다.

구성·옵션

온도 보상 모델⁣ 주문 코드 해설

항목내용
주문 코드 예DTB-333-05D-U-SP
범위 코드B = 0~50 A, C = 0~100 A
출력 코드333 = 333 mV, 005 = 0~5 V, 010 = 0~10 V
전원 코드05D = 5 VDC, 12D = 12 VDC
극성 / 케이스U = 단방향, SP = 분할 코어
선택 부속DIN 레일 키트
