굵은 케이블을 통과시켜
DC 전류를 재는 트랜스듀서

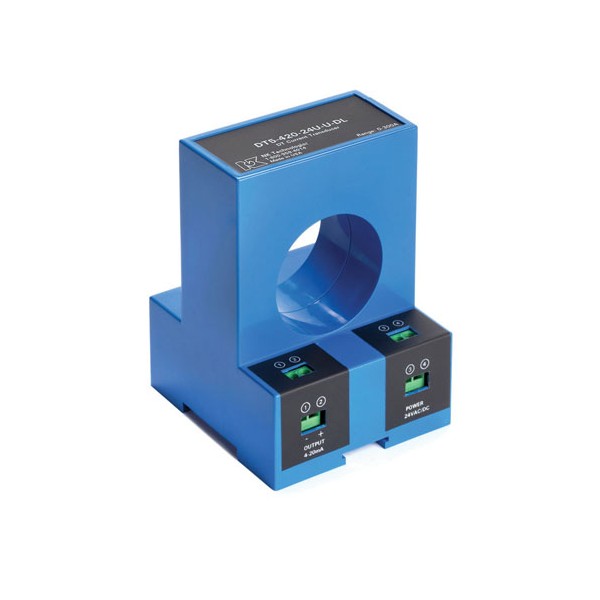

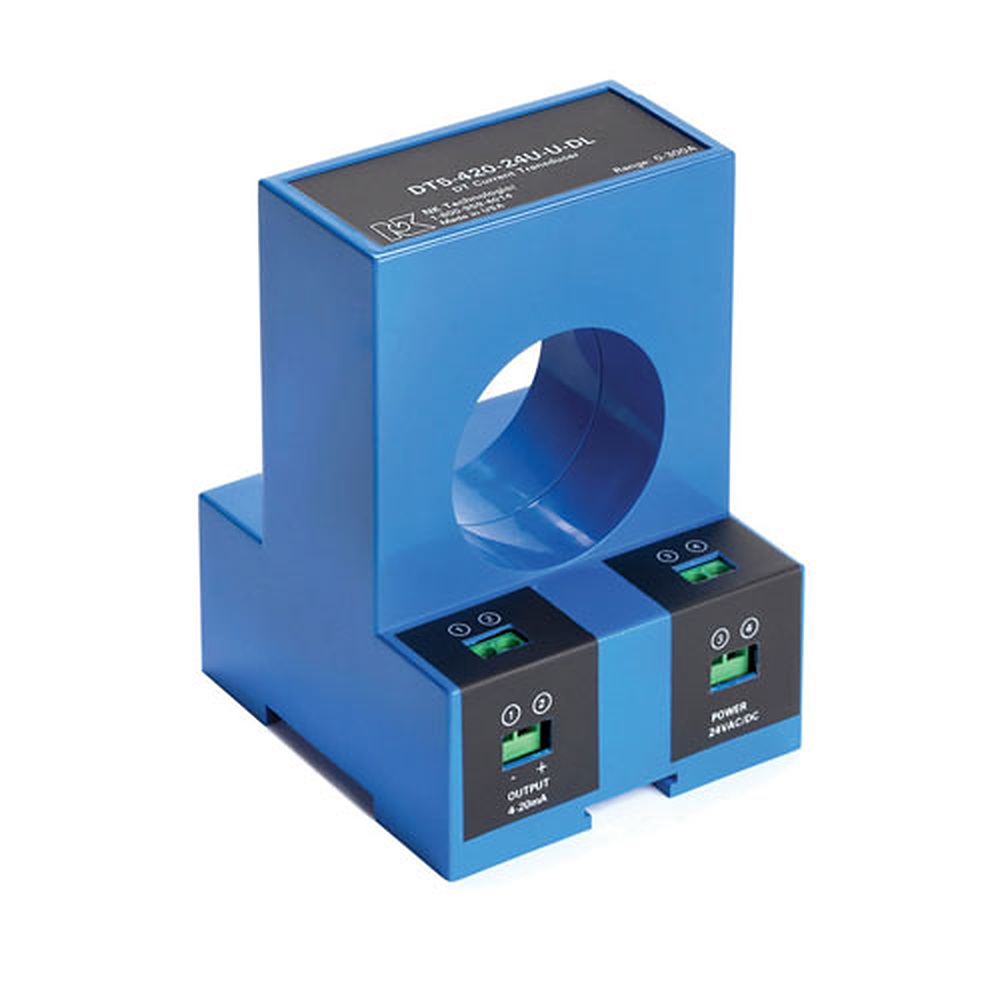

NK Technologies DT-DL 시리즈 대구경 DC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DT-DL 시리즈는 굵은 DC 케이블이나 버스를 코어에 통과시켜 DC 0~300 A부터 0~1200 A까지 측정하는 대구경 DC 전류 트랜스듀서(Current Transducer)입니다. 출력은 4~20 mA, 0~5 V, 0~10 V 중에서 고릅니다.

정확도는 2.0 % FS, 반복성은 1.0 % FS이고 응답 시간은 100 ms입니다. 전원은 120 VAC 또는 24 VAC/DC를 사용하며 DIN 레일 설치를 기본으로 하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 1200 A

DC 입력 5단계(코드 5~9)

3종

4~20 mA · 0~5 V · 0~10 V 출력

2.0 % FS

정확도(반복성 1.0 % FS)

3 kV

UL 1270 VAC 절연 시험

특징

굵은 케이블을
그대로 통과시킵니다

핵심 특징	현장에서 달라지는 점
대구경 솔리드 코어	창 지름이 1.82 in(46.2 mm)라 굵은 DC 케이블이나 버스를 단자 분리 없이 통과시킬 수 있습니다.
5단계 대전류 범위	0~300, 500, 750, 1000, 1200 A 중에서 부하 최대 전류에 맞게 고릅니다.
출력 3종	4~20 mA, 0~5 VDC, 0~10 VDC 중 수집 장치 입력에 맞는 출력을 선택할 수 있습니다.
DIN 레일 설치	DL 케이스는 DIN 레일에 걸어 고정하며 섀시 설치용 DIN 레일 키트도 있습니다.
두 가지 전원	120 VAC 또는 24 VAC/DC 중에서 제어반 전원에 맞추어 선택합니다.

연결 설계

출력 부하와
전원 검토 포인트

출력별 상한은 23 mA, 5.75 VDC, 11.5 VDC이고, 연결할 수 있는 부하 조건은 각각 650 Ω 이하, 25 kΩ 이상, 50 kΩ 이상입니다. 수집 장치의 입력 저항이 이 범위를 벗어나면 판독이 달라지므로 먼저 확인합니다.

전원은 120 VAC(108~132 V) 또는 24 VAC/DC(22~26 V)이며 소비는 2 VA입니다. 극성은 단방향(U)과 양방향(BP) 중에서 고르며, 단자는 데드프런트 캡티브 나사 방식으로 12~22 AWG 전선을 연결합니다.

케이블을 코어에 한 번 통과시킵니다

굵은 DC 케이블을 코어에 한 번 통과시키고 전원과 출력 배선을 단자에 연결합니다. 코어 창 지름 1.82 in보다 굵은 케이블은 통과하지 않으므로 외경을 먼저 확인합니다. 케이블을 여러 번 감으면 측정 전류가 배로 늘어나 입력 범위를 넘을 수 있습니다.

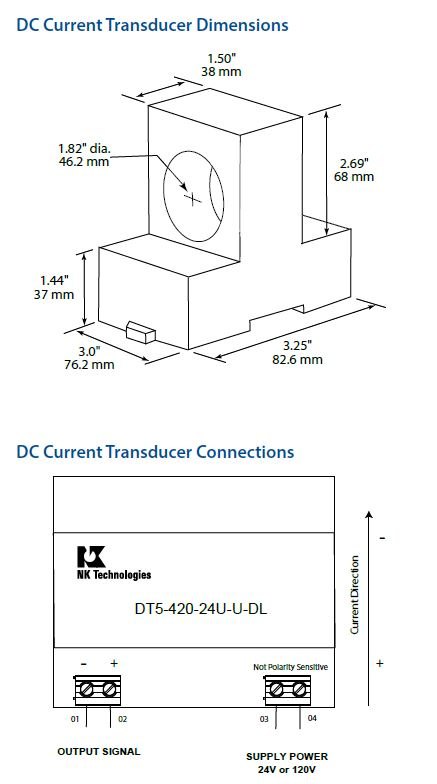

센서 외형 치수와 단자 연결 도면

사양

DT-DL
상세 사양

항목	사양
입력 범위	DC 0~300 / 500 / 750 / 1000 / 1200 A(코드 5~9)
출력	4~20 mA, 0~5 VDC, 0~10 VDC 중 선택
출력 상한	23 mA / 5.75 VDC / 11.5 VDC
출력 부하	650 Ω 이하 / 25 kΩ 이상 / 50 kΩ 이상
전원	120 VAC(108~132 V) 또는 24 VAC/DC(22~26 V), 2 VA
정확도 / 반복성	2.0 % FS / 1.0 % FS
응답 시간	100 ms
절연	UL 1270 VAC, 3 kV 시험
케이스	DL 솔리드 코어, DIN 레일 설치
코어 창 지름	1.82 in(46.2 mm)
극성	단방향(U) 또는 양방향(BP)
단자	데드프런트 캡티브 나사, 12~22 AWG
사용 환경	-20 ~ 50 °C, 0~95 % RH
승인	UL/cUL, CE 승인 기준에 맞춘 설계

활용 분야

대전류 DC 설비의
전류 감시

배터리 뱅크 — 대용량 충방전 DC 전류를 감시합니다.
철도 등 운송 설비의 견인 회로 — 구동용 DC 전류를 수집합니다.
풍력과 태양광 설비 — 발전 DC 전류를 제어반으로 전달합니다.
DC 모터 설비 — 크레인, 톱, 선별기, 위치 결정 장비의 부하 전류를 감시합니다.

선택 가이드

전류 크기와
전압별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
300 A를 넘는 DC 전류를 측정할 때	DT-DL	0~1200 A까지 대구경 솔리드 코어로 구성합니다.
1500 VDC 회로를 측정할 때	DT-FD	1500 VDC 작동 전압을 갖춘 고전압 모델입니다.
전선을 끊지 않고 후설치할 때	DT-BB	분할 코어로 버스 바에 설치합니다.
100 A 이하에서 전압 출력이 필요할 때	DT 온도 보상	0~100 A까지 분할 코어와 전압 출력을 갖춥니다.

구성·옵션

DT-DL 주문 코드
구성

항목	내용
주문 코드 예	DT6-420-24U-U-DL
범위 코드	5~9 = 0~300 / 500 / 750 / 1000 / 1200 A
출력 / 전원	420 = 4~20 mA, 24U = 24 VAC/DC
극성 / 케이스	U = 단방향, DL = 솔리드 코어
선택 부속	섀시 설치용 DIN 레일 키트

DT-DL과 함께 보는
DC 전류 트랜스듀서

DT-DL은 몇 암페어까지 측정합니까?
DC 0~300 A부터 0~1200 A까지 5단계 범위 중에서 고르며, 부하 최대 전류가 범위 안에 들어와야 합니다.
DT-DL의 출력 방식은 무엇입니까?
4~20 mA, 0~5 VDC, 0~10 VDC 가운데 선택합니다. 수집 장치의 입력 저항 조건도 함께 확인하세요.
DT-DL 코어에 굵은 케이블이 들어갑니까?
코어 창 지름이 1.82 in(46.2 mm)이므로 이보다 가는 케이블은 통과합니다. 외경이 큰 케이블은 먼저 치수를 확인하세요.
DT-DL에는 전원을 어떻게 공급합니까?
120 VAC 또는 24 VAC/DC 중에서 고릅니다. 소비는 2 VA입니다.
DT-DL을 DIN 레일에 설치할 수 있습니까?
네, DL 케이스가 DIN 레일 설치를 지원하며, 섀시에 설치할 때는 DIN 레일 키트를 추가합니다.
