MODEL
DT-FD 시리즈, HIGH VOLTAGE
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

1500 VDC 회로의 전류를
읽는 고전압 DC 전류 트랜스듀서

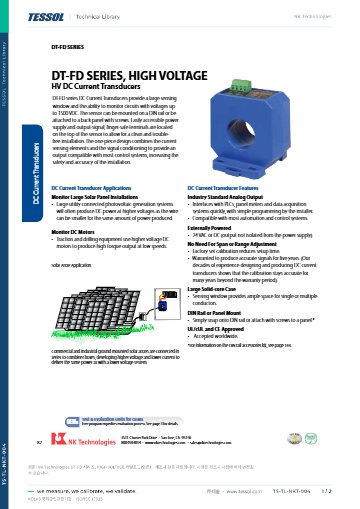

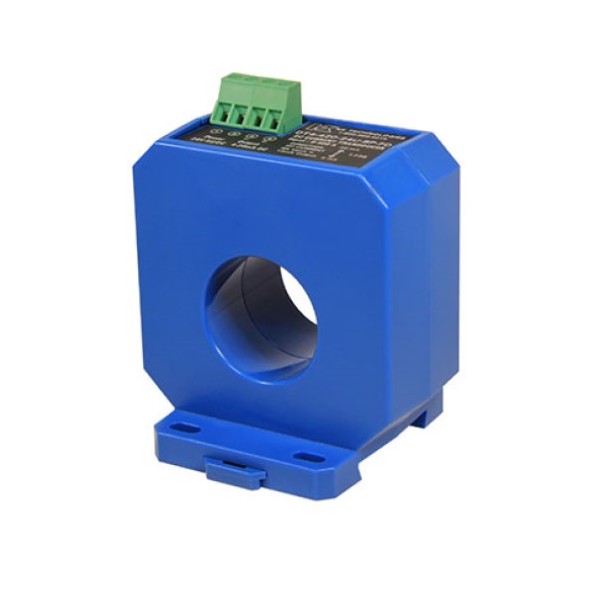

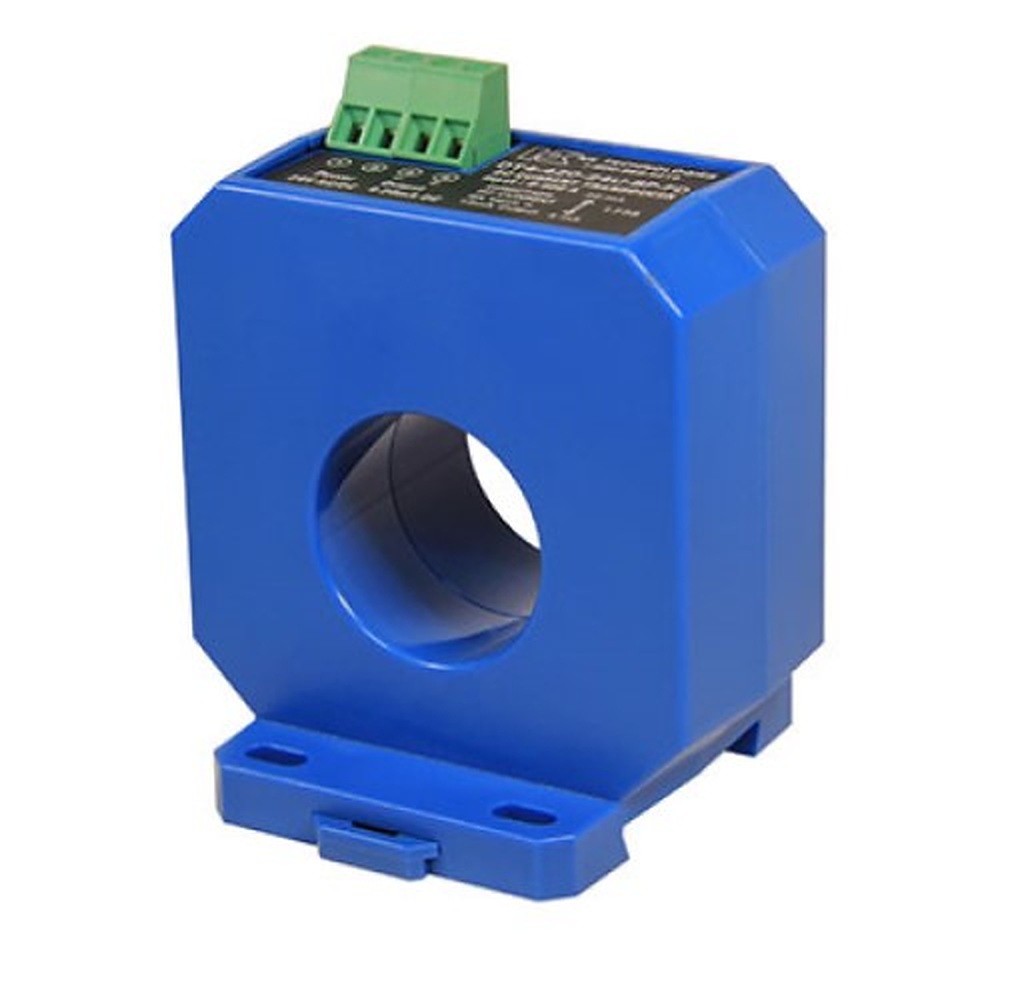

NK Technologies DT-FD 시리즈 고전압 DC 전류 트랜스듀서 (1500 VDC 회로)

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DT-FD 시리즈는 작동 전압 1500 VDC 회로의 DC 전류를 측정하는 고전압 DC 전류 트랜스듀서(Current Transducer)입니다. 입력은 DC 0~200 A, 0~300 A, 0~400 A이고 출력은 4~20 mA, 0~5 VDC, 0~10 VDC 중에서 고릅니다.

작동 전압은 1500 VDC이며 5375 VAC 시험을 거치고, 정확도는 1.0 % FS, 응답 시간은 150 ms 이하입니다. 대형 태양광 발전소와 고전압 DC 모터 설비에 사용하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

1500 VDC

작동 전압(5375 VAC 시험)

0 ~ 400 A

DC 입력 3단계(코드 2~4)

1.0 % FS

정확도

150 ms 이하

응답 시간

특징

고전압 DC 회로에
맞춘 구조

핵심 특징현장에서 달라지는 점
1500 VDC 작동 전압고전압 DC 회로의 도체를 코어에 통과시켜 측정하므로 계측 회로와 고전압 회로가 분리됩니다.
3단계 입력 범위0~200, 300, 400 A 중에서 회로 최대 전류에 맞는 범위를 고를 수 있습니다.
출력 형식 선택단방향, 바이폴라(4~12~20 mA, 0~2.5~5 V, 0~5~10 V), 양방향(±5 V, ±10 V) 중에서 고를 수 있습니다.
상단 단자단자가 위쪽에 있는 손가락 보호형이라 패널 앞에서 배선하기 쉽습니다.

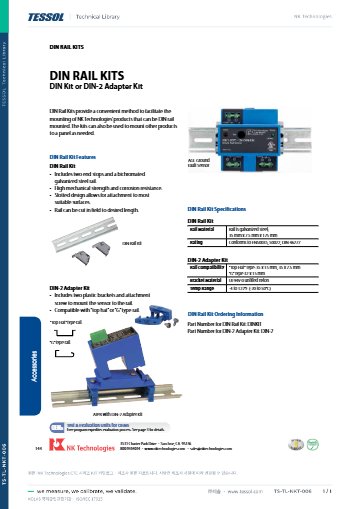

DIN 레일 또는 패널 설치대형 솔리드 코어 FD 케이스를 DIN 레일이나 패널 어느 쪽에도 설치할 수 있습니다.

연결 설계

출력 형식과
전원 검토 포인트

4~20 mA 출력은 단방향(U)과 바이폴라(BP)에서만 제공됩니다. 출력 상한은 모델에 따라 20.8 mA, 5.25 VDC, 10.5 VDC로 제한되므로 수집 장치의 입력 범위가 이 값을 수용하는지 확인하세요.

전원은 24 VAC/DC(22~26 V)이고 소비는 3 VA 미만입니다. 전원이 출력과 분리되어 있지 않으므로 같은 접지를 사용하는 수집 장치에 연결할 때는 접지 루프가 생기지 않는지 검토하세요.

고전압 도체를 코어에 통과시킵니다

1500 VDC 회로의 도체를 대형 코어에 한 번 통과시키고 상단 단자에 전원과 출력을 배선합니다. 도체의 절연이 손상된 곳은 코어에 통과시키지 않습니다. 도체를 여러 번 감으면 측정 전류가 배로 늘어나 범위를 넘을 수 있으므로 한 번만 통과시킵니다.

사양

DT-FD 대형 코어
상세 사양

항목사양
입력 범위DC 0~200 / 300 / 400 A(코드 2, 3, 4)
출력4~20 mA(U·BP 전용), 0~5 VDC, 0~10 VDC
출력 형식단방향, 바이폴라(4~12~20 mA, 0~2.5~5 V, 0~5~10 V), 양방향(±5 V, ±10 V)
출력 상한모델에 따라 20.8 mA / 5.25 VDC / 10.5 VDC
전원24 VAC/DC(22~26 V), 3 VA 미만, 출력과 비절연
정확도1.0 % FS
응답 시간150 ms 이하
작동 전압1500 VDC(5375 VAC 시험)
케이스대형 솔리드 코어 FD, DIN 레일 또는 패널 설치
단자상단 배치, 손가락 보호형
사용 환경-20 ~ 50 °C, 0~95 % RH
승인UL/cUL, CE 승인 기준에 맞춘 설계

활용 분야

고전압 DC
설비의 전류 감시

  • 대형 태양광 발전소 — 고전압 DC 스트링 회로의 전류를 감시합니다.
  • 철도 등 견인 설비 — 고전압 구동 회로의 전류를 수집합니다.
  • 시추 장비 — 고전압 DC 모터의 부하 전류를 감시합니다.
  • 고전압 DC 모터 설비 — 모터 부하를 제어반으로 전달합니다.

선택 가이드

전압과 전류에 따른
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
1500 VDC 회로를 측정할 때DT-FD1500 VDC 작동 전압의 대형 솔리드 코어입니다.
400 A를 넘는 DC 전류를 측정할 때DT-DL0~1200 A까지 대구경 코어로 구성합니다.
전선을 끊지 않고 후설치할 때DT-BB분할 코어로 버스 바에 설치합니다.
4~20 mA 루프 전원으로 받을 때DLT루프 전원 2선식 출력입니다.

구성·옵션

주문 코드
읽는 방법

항목내용
주문 코드 예DT2-420-24U-BP-FD
범위 코드2 = 0~200 A, 3 = 0~300 A, 4 = 0~400 A
출력 / 전원420 = 4~20 mA, 24U = 24 VAC/DC
극성 / 케이스U = 단방향, BP = 바이폴라, FD = 대형 솔리드 코어
