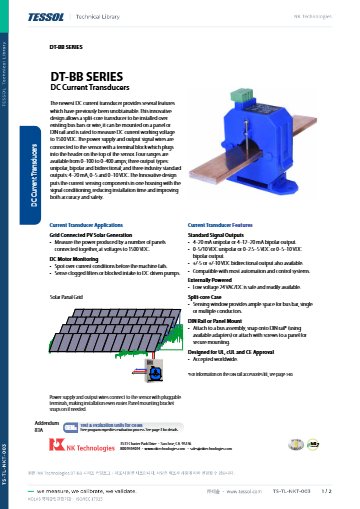

제품 자료: 카탈로그

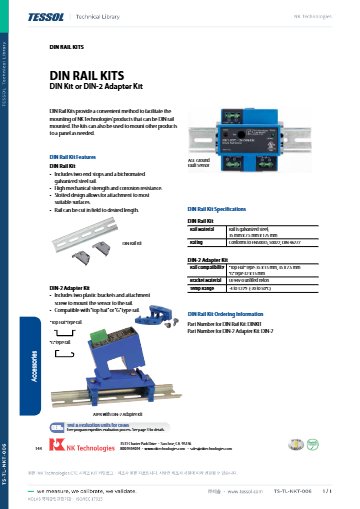

KIT 카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

분할 코어를 열어 버스 바에
끼우는 DC 전류 트랜스듀서

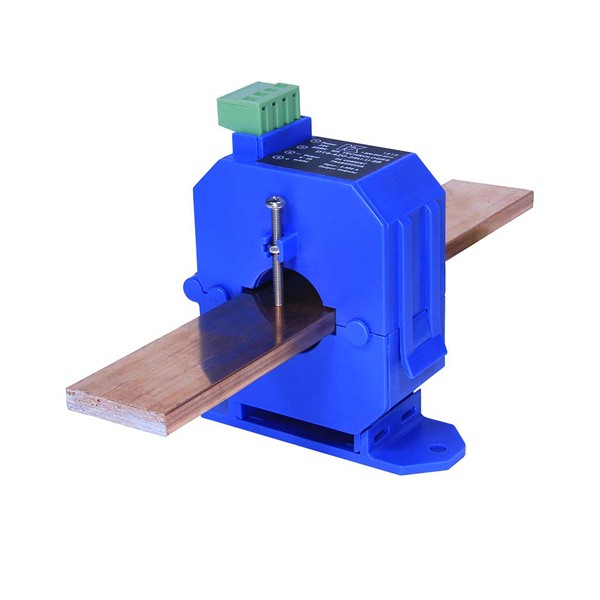

NK Technologies DT-BB 시리즈 스플릿 코어 DC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DT-BB 시리즈는 분할 코어를 열어 버스 바나 케이블을 감싸 DC 전류를 측정하는 DC 전류 트랜스듀서(Current Transducer)입니다. 입력은 DC 0~100 A부터 0~400 A까지 4단계이고, 작동 전압은 1500 VDC까지 사용합니다.

응답 시간은 40 ms로 빠르고 출력은 4~20 mA, 0~5 V, 0~10 V 및 양방향 ±5 V, ±10 V 중에서 고릅니다. 기존 버스 바를 분리하기 어려운 설비에 사용하는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 400 A

DC 입력 4단계(코드 1~4)

40 ms

응답 시간

1500 VDC

작동 전압 한도

5종

전류 · 전압 · 양방향 출력

특징

분리 없이
후설치하는 구조

핵심 특징	현장에서 달라지는 점
분할 코어 BB 케이스	코어를 열어 버스 바를 감싸므로 도체를 분리하지 않고 가동 설비에 후설치할 수 있습니다.
응답 40 ms	짧은 과전류 변화도 빠르게 신호로 전달해 DC 보호 제어에 유리합니다.
출력 선택	4~20 mA(바이폴라 4~12~20 mA), 0~5 V, 0~10 V(바이폴라 0~2.5~5 V, 0~5~10 V), 양방향 ±5 V, ±10 V 중에서 고릅니다.
극성 무관 전원	24 VAC/DC 전원은 극성에 민감하지 않아 배선 실수 부담이 적습니다.
플러그인 단자대	상단 헤더에 단자대를 꽂는 방식이라 교체와 점검이 쉽습니다.

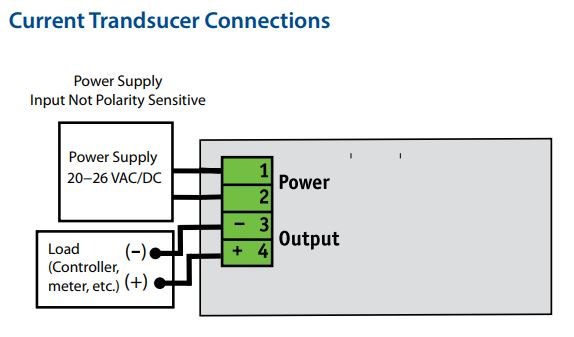

전원과 출력 단자의 결선 구성도

연결 설계

전원과 설치
검토 포인트

전원은 24 VAC/DC(20~26 V)이고 소비는 2 VA 미만이며, 전원은 출력과 분리되어 있지 않습니다. 출력 상한은 23 mA, 5.75 VDC, 11.5 VDC로 제한되므로 수집 장치의 입력 범위를 확인합니다.

설치는 버스 바 또는 패널 고정이며 DIN 레일 어댑터는 별도로 판매합니다. 작동 전압은 1500 VDC까지이지만 전원과 신호가 분리되어 있지 않으므로 접지 구성은 주문 전에 함께 검토합니다.

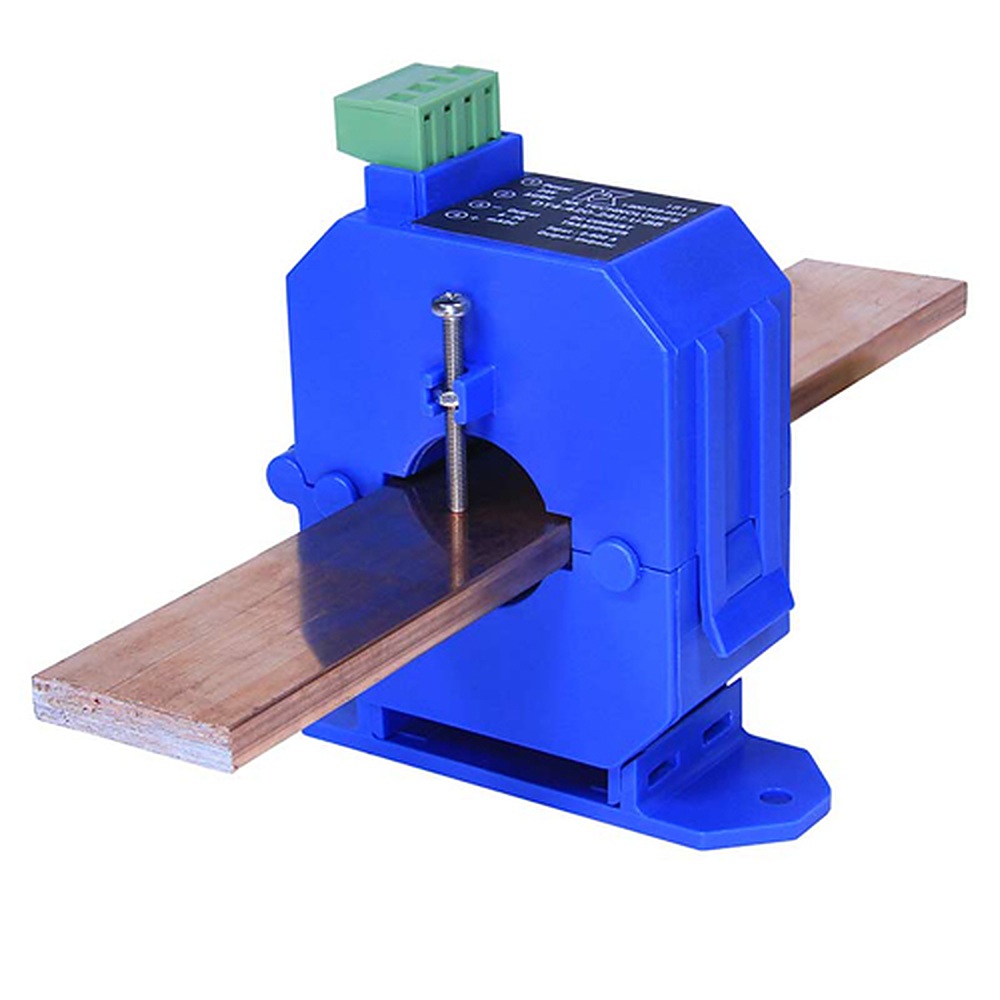

분할 코어로 버스 바를 감쌉니다

분할 코어를 열어 DC 버스 바 또는 케이블을 통과시키고 닫은 뒤 상단 단자대를 배선합니다. 코어를 닫을 때 맞물림면에 이물이 끼지 않았는지 확인합니다. 도체를 여러 번 감으면 측정 전류가 배로 늘어나 범위를 넘을 수 있습니다.

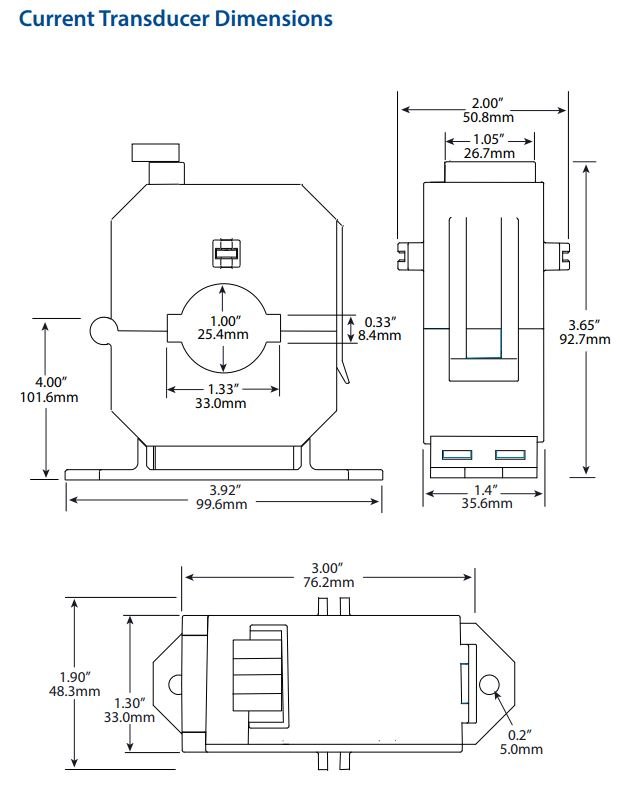

전류 센서의 정면·측면·하단 치수도

사양

DT-BB
상세 사양

항목	사양
입력 범위	DC 0~100 / 200 / 300 / 400 A(코드 1~4)
출력	4~20 mA, 0~5 VDC, 0~10 VDC, ±5 VDC, ±10 VDC
바이폴라 출력	4~12~20 mA, 0~2.5~5 V, 0~5~10 V
출력 상한	23 mA / 5.75 VDC / 11.5 VDC
전원	24 VAC/DC(20~26 V), 2 VA 미만, 극성 무관, 출력과 비절연
응답 시간	40 ms
작동 전압	1500 VDC까지
케이스	BB 분할 코어, 버스 바 또는 패널 설치(DIN 레일 어댑터 별매)
단자	상단 플러그인 헤더 단자대
사용 환경	-20 ~ 50 °C, 0~95 % RH
승인	UL/cUL, CE 승인 기준에 맞춘 설계

활용 분야

후설치 DC
전류 감시

DC 버스 바 제어반 — 도체를 분리하지 않고 전류를 감시합니다.
기존 충전·정류 설비 — 가동 중인 설비에 분할 코어로 후설치합니다.
양방향 전류 회로 — ±5 V 또는 ±10 V 출력으로 충방전 방향을 구분합니다.
빠른 보호 제어 — 40 ms 응답으로 DC 과전류 신호를 전달합니다.

선택 가이드

설치 방식과
응답별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
버스 바를 분리하지 않고 설치할 때	DT-BB	분할 코어 BB 케이스로 후설치합니다.
1500 VDC 회로를 솔리드 코어로 측정할 때	DT-FD	대형 솔리드 코어와 1500 VDC 작동 전압입니다.
400 A를 넘는 DC 전류를 측정할 때	DT-DL	0~1200 A까지 대구경 솔리드 코어입니다.
오차 1.0 % FS가 명시된 분할 코어가 필요할 때	DT 온도 보상	온도 범위 전체에서 오차 1.0 % FS를 유지합니다.

구성·옵션

DT-BB 주문 코드
구성

항목	내용
주문 코드 예	DT4-010-24U-BD-BB
범위 코드	1~4 = 0~100 / 200 / 300 / 400 A
출력 / 전원	010 = 0~10 V, 24U = 24 VAC/DC
극성 / 케이스	BD = 양방향, BB = 분할 코어
별매 부속	DIN 레일 어댑터

DT-BB와 함께 보는
DC 전류 트랜스듀서

DT-BB를 설치하려면 버스 바를 분리해야 합니까?
아니요, 분할 코어를 열어 버스 바나 케이블을 감싸는 방식이라 분리하지 않아도 됩니다.
DT-BB로 양방향 전류도 측정할 수 있습니까?
네, ±5 V 또는 ±10 V 양방향 출력을 선택하면 충방전 방향을 구분해 측정할 수 있습니다.
DT-BB 전원은 극성에 주의해야 합니까?
아니요, 24 VAC/DC 전원은 극성에 민감하지 않습니다. 다만 전원은 출력과 분리되어 있지 않습니다.
DT-BB를 DIN 레일에 설치할 수 있습니까?
기본은 버스 바 또는 패널 고정이며, DIN 레일 어댑터를 별도로 구매하면 DIN 레일에도 설치할 수 있습니다.
DT-BB의 정확도는 얼마입니까?
정확도는 문의해 주시면 안내해 드립니다. 필요한 정확도 조건을 알려 주시면 NK에 확인해 안내합니다.
