NK Technologies DC 전류 센서

NK Technologies DC 전류 센서

MODEL
DT 시리즈, 3-WIRE
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

배선 3선으로 끝나는
DC 전류 트랜스듀서

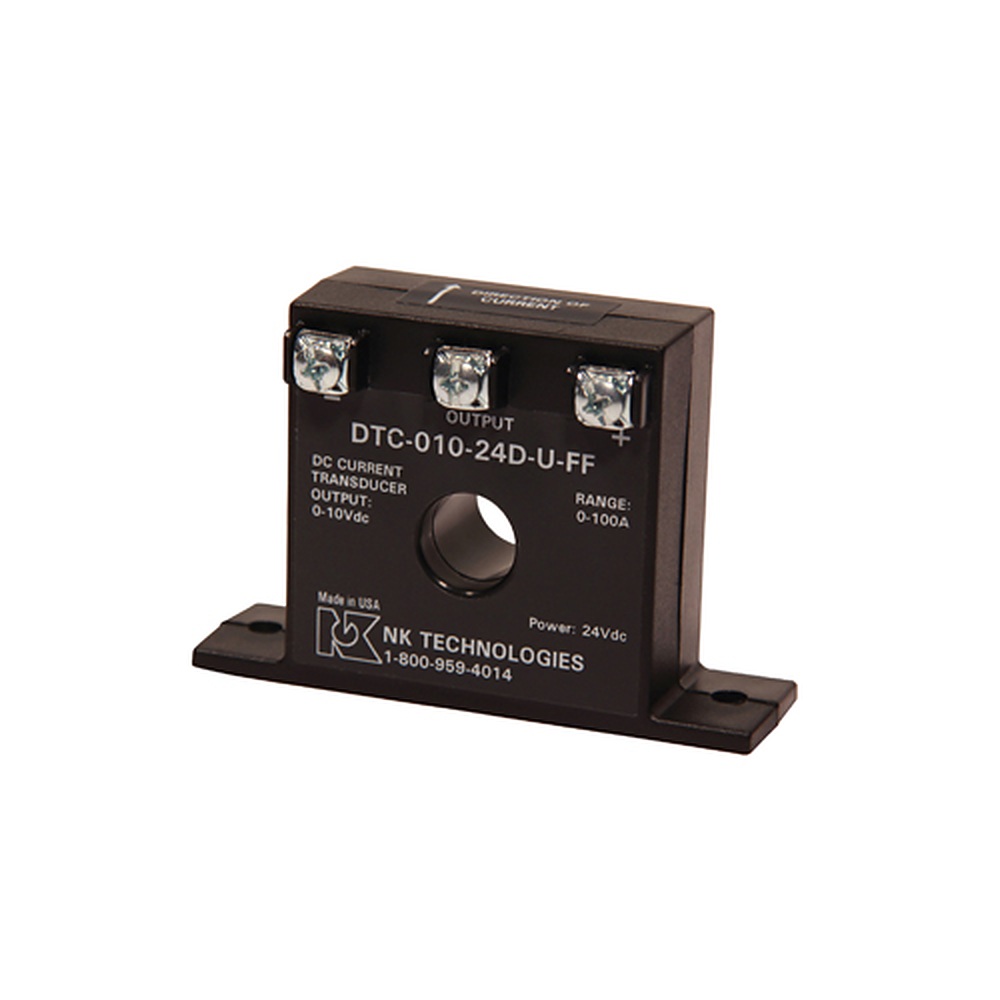

NK Technologies DT 3선식 DC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DT 3선식은 0–50 A 또는 0–100 A DC 부하 전류에 비례하는 0–5 VDC 또는 0–10 VDC를 출력하는 홀 효과 방식 솔리드 코어 DC 전류 트랜스듀서(DC Current Transducer)입니다. 24 VDC 전원과 출력이 공통선을 함께 사용해 배선이 3선으로 끝납니다.

응답 시간은 500 ms이고 입출력은 5 kV 시험 전압으로 절연되며, -20 ~ 50 °C 범위에서 출력이 안정적입니다. 공장 보정을 마치고 출고되는 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0–50 · 0–100 A

주문 시 고르는 단일 DC 입력 범위

0–5 · 0–10 VDC

전류에 비례하는 출력 신호

24 VDC

전원과 출력이 공통선을 공유

500 ms

전류 변화에 대한 응답 시간

특징

전압 출력과
간단한 배선

핵심 특징현장에서 달라지는 점
0–5 · 0–10 VDC 전압 출력전류 입력이 없는 제어기와 데이터 수집 장치에 맞춰 별도 변환기 없이 연결할 수 있습니다.
3선 배선전원과 출력이 공통선을 함께 사용하므로 4선식보다 배선 수가 줄어 결선 시간이 짧아집니다.
공장 보정 완료가변저항 없이 출고 시 보정되어 설치 직후 바로 사용할 수 있습니다.
현장 보정 과정 없음영점과 스팬을 현장에서 맞추는 단계가 없어 설정 오류가 생길 여지가 줄어듭니다.
소형 솔리드 코어 케이스패널 공간을 거의 차지하지 않고 내장 설치 발로 바로 고정합니다.
넓은 온도 범위 안정성온도가 넓은 범위에서 변해도 출력이 안정적이어서 설비 주변 온도 변화에도 판독이 흔들리지 않습니다.

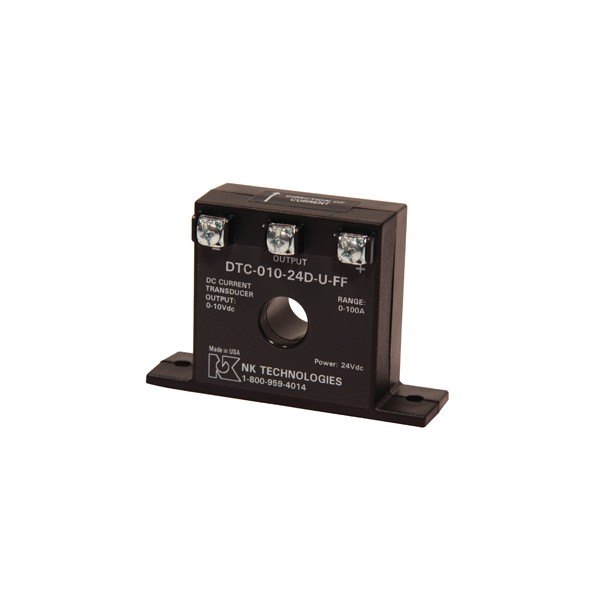

NK TECHNOLOGIES DT 시리즈, 3-WIRE - 나사 단자와 관통 구멍이 있는 DC 전류 센서
나사 단자와 관통 구멍이 있는 DC 전류 센서

배선 구성

3선 배선과
입력 장치 조건

전원은 19–30 V 범위의 24 VDC이며 소비는 2 VA 미만입니다. 출력은 전원과 공통선을 공유하므로 PLC나 데이터 수집 장치의 입력 기준선을 같은 공통에 맞춰야 합니다. 출력 임피던스 조건은 10 kΩ 이상으로 입력 장치의 임피던스가 이보다 낮지 않은지 확인하세요.

공통선을 공유하는 3선 단자

단자는 공통(COM)과 출력, 전원으로 구성됩니다. 같은 24 VDC 전원에서 제어기와 트랜스듀서가 공통선을 공유하므로 접지 루프가 생기지 않게 배선 경로를 짧게 유지하세요.

범위 선택

입력 범위와
출력 신호 선택

입력 범위 코드 B는 0–50 A DC, C는 0–100 A DC이며 둘 다 단일 범위입니다. 출력은 코드 005가 0–5 VDC, 010이 0–10 VDC에 해당합니다. 샘플 모델 DTB-010-24D-U-FF는 0–50 A 입력에 0–10 VDC 출력, 24 VDC 전원, 단극성, 솔리드 코어 전면 단자 케이스로 구성됩니다.

정상 운전 전류가 범위 상한의 절반 안팎이 되도록 범위를 고르면 과부하 감시에 여유를 둘 수 있습니다. 양방향 전류나 전류 출력이 필요하면 4선식을 검토하세요.

사양

24 VDC 전원
전압 출력 사양

항목사양
모델 코드 구성DT[범위]-[출력]-24D-U-FF (범위 B = 0–50 A, C = 0–100 A / 출력 005 = 0–5 VDC, 010 = 0–10 VDC)
입력 범위0–50 A DC 또는 0–100 A DC (단일 범위)
출력DC 전류에 비례하는 0–5 VDC 또는 0–10 VDC (단극성)
출력 임피던스10 kΩ 이상
전원24 VDC (19–30 V), 전원과 출력이 공통선 공유
소비전력2 VA 미만
응답 시간500 ms
주파수DC
절연 시험 전압5 kV
케이스솔리드 코어 전면 단자(FF), UL94 V-0 난연 등급
설치내장 설치 발에 나사 2개로 패널 고정, DIN 레일 브래킷은 선택 사양
보정공장 보정, 영점·스팬 조정 없음
동작 온도-20 ~ 50 °C
동작 습도상대습도 0–95 % (비응결)

활용 분야

DC 부하를
상시 감시하는 현장

  • 과부하 감시 — DC 부하 전류가 상한에 가까워지면 제어기로 신호를 전달해 과부하를 알립니다.
  • 걸림 감지 — 설비가 걸렸을 때 나타나는 전류 증가를 포착합니다.
  • DC 부하 전류 감시 — 설비의 DC 전류를 제어기로 전달해 가동 상태를 판단합니다.
  • 데이터 수집 — 0–10 VDC 입력 장치에 연결해 전류 이력을 기록합니다.

선택 가이드

배선 방식과 코어별
권장 모델

이럴 때 (현장 조건·규격)권장 모델선택 이유
전원과 출력을 3선으로 간단히 쓸 때DT 3선식공통선을 공유해 배선 수가 적습니다.
전원과 출력을 분리하고 출력 형식을 넓게 고를 때DT 4선식전류·전압 5가지 출력과 양방향 출력을 선택합니다.
이미 설치된 선에 끼워 사용할 때DT 4선식 스플릿 코어(SP)선을 끊지 않고 코어를 끼워 설치합니다.
4–20 mA 루프 출력이 필요할 때DLT루프 전류 출력의 DC 전류 트랜스듀서 계열입니다.

구성·옵션

입력·출력 선택과
액세서리

  • 입력 범위 — 0–50 A 또는 0–100 A DC 중에서 선택합니다.
  • 출력 신호 — 0–5 VDC 또는 0–10 VDC 중에서 선택합니다.
  • 액세서리 — DIN 레일 키트(브래킷)입니다.
  • 주문 시 알려 줄 정보 — 입력 범위, 출력 신호, 수량입니다.
