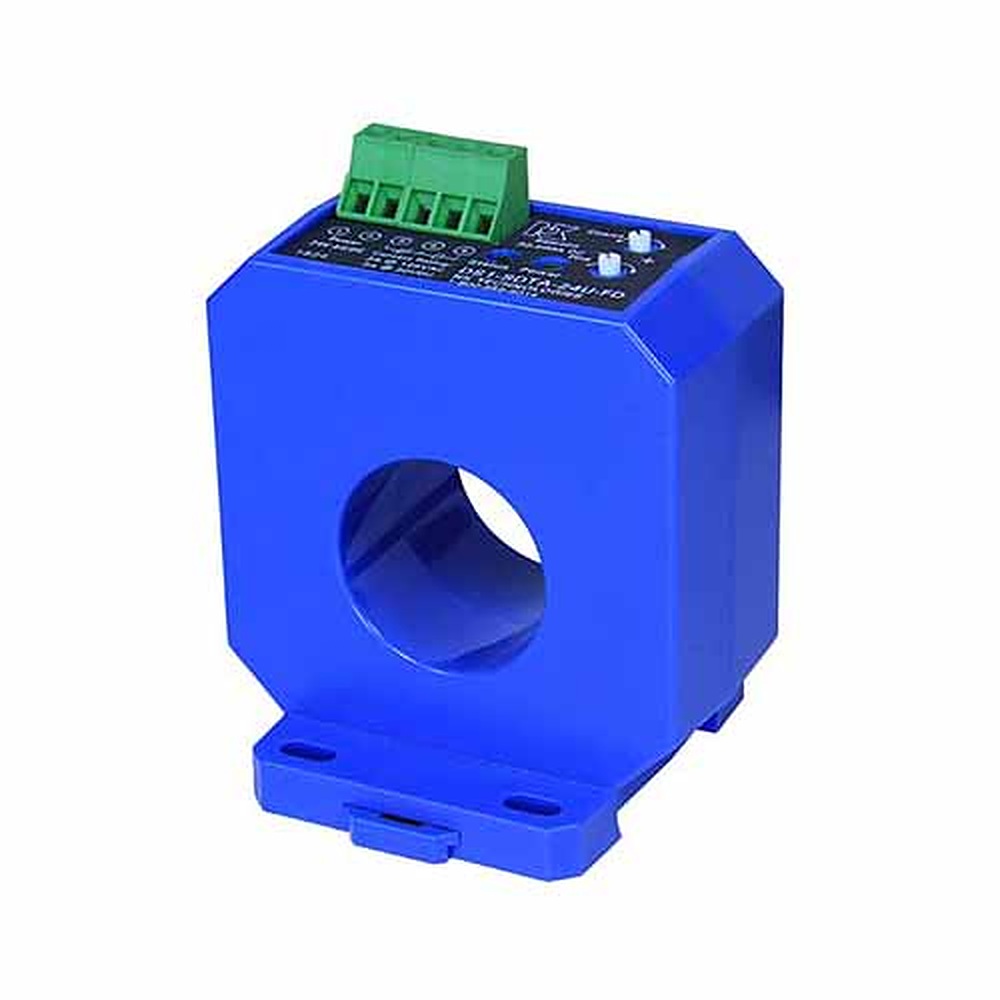

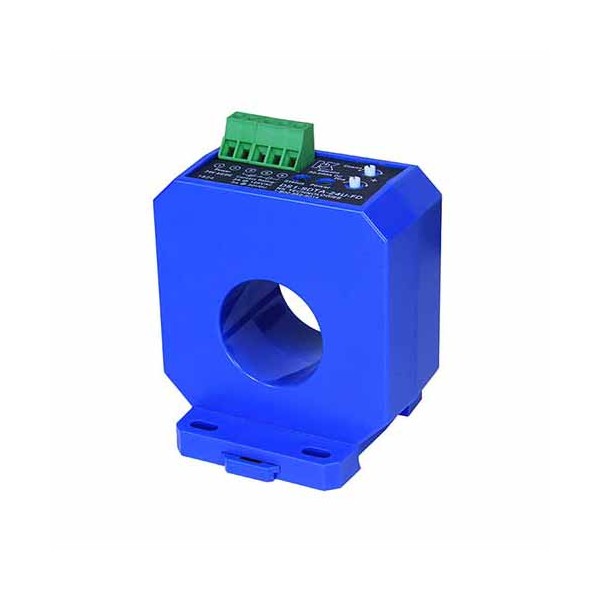

NK Technologies DS1-FD는 모터, 크레인, 용접기처럼 큰 DC 전류가 흐르는 회로를 감시하는 대구경 DC 전류센싱 스위치(DC Current Operated Switch)입니다. 트립 전류를 DC 20–400 A 범위에서 거친 다이얼과 미세 다이얼로 설정하고 SPDT 릴레이로 출력합니다.
센싱 창에 굵은 케이블을 통과시키며 감시 회로의 극성과 관계없이 감지하고, 응답은 최대 80 ms입니다. AC 60 Hz 회로도 함께 감시하는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.
구성 선택
주문 모델명을 직접 구성
항목을 차례로 고르면 제조사 주문 모델명이 완성됩니다. 완성한 모델명은 복사하거나 그대로 견적 요청에 쓸 수 있습니다.
[[TESSOL-TOOL:config:nk-ds1-fd]]
특징
대전류 DC 회로를 정밀하게 설정
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 거친·미세 이중 다이얼 | 거친 다이얼로 대략의 전류를 정하고 미세 다이얼로 마무리하므로 넓은 범위에서도 트립 점을 정밀하게 설정할 수 있습니다. |
| 극성 무관 감지 | 감시 회로의 극성과 관계없이 감지하므로 DC 배선 방향을 고려하지 않고 설치할 수 있습니다. |
| AC·DC 겸용 | DC 회로뿐 아니라 AC 60 Hz 회로의 전류도 감시하므로 혼합 설비에 한 모델로 대응합니다. |
| N.O.·N.C. 접점 | 전류가 오르면 N.O.는 닫히고 N.C.는 열려 알람과 차단 회로를 함께 구성합니다. |
| 자동 복귀·래치 출력 | 전류가 정상으로 돌아오면 복귀하거나 외부 리셋 전까지 유지하는 출력 방식이라 이상 이력을 남길 수 있습니다. |
| 넓은 센싱 창 | 단일 또는 여러 가닥 도체를 함께 넣을 공간이 있어 굵은 케이블을 그대로 관통시킬 수 있습니다. |

출력 동작
자동 복귀와 래치 중 선택하기
SDTA는 전류가 정상 범위로 돌아오면 출력이 자동으로 복귀하고, SDTL은 래치 방식이라 외부 리셋 신호를 줄 때까지 트립 상태를 유지합니다. 정지 원인을 사람이 확인해야 하는 크레인과 용접기 회로에는 래치를, 일시적 과부하 후 자동 재가동이 필요한 구동부에는 자동 복귀를 선택합니다.
거친·미세 다이얼로 트립 점 설정
거친 다이얼로 대략의 트립 전류를 정하고 미세 다이얼로 값을 조정하는 두 단계 방식입니다. 트립 범위는 DC 20–400 A이며 AC 60 Hz 기준으로는 17–338 A에 해당합니다.
감시 한계
트립 범위와 감시 전류 한계 구분
트립 범위 20–400 A는 접점을 동작시키도록 설정할 수 있는 값이고, 감시할 수 있는 최대 전류는 1000 A DC를 넘습니다. 센싱 창 지름이 33.3 mm이므로 관통시킬 케이블 외경과 다발 수를 설치 전에 대조하세요.
사양
SDTA·SDTL 출력별 비교 사양
| 항목 | DS1-SDTA-24U-FD | DS1-SDTL-24U-FD |
|---|---|---|
| 출력 동작 | SPDT 자동 복귀 | SPDT 래치(외부 리셋) |
| 정상 복귀 시 | 출력 자동 복귀 | 외부 리셋 전까지 유지 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 트립 범위 | DC 20–400 A (AC 60 Hz 기준 17–338 A), 거친·미세 포텐셔미터 |
| 최대 감시 전류 | 1000 A DC 초과(제한 없음) |
| 전원 | 24 VAC/DC (20–28 V) |
| 소비 전력 | <2 VA |
| 출력 방식 | SPDT 릴레이 |
| 출력 정격 | 2 A @ 125 VAC, 2 A @ 30 VDC (일반 용도) |
| 응답 시간 | 최대 80 ms |
| 작동 전압 | 최대 1500 VDC |
| 주파수 범위 | DC–400 Hz |
| 감지 극성 | 극성 무관 |
| 케이스 | FD 솔리드 코어, 센싱 창 지름 1.31 in (33.3 mm), UL94 V-0 난연 |
| 설치 | DIN 레일 또는 패널 |
| 사용 환경 | -20 ~ 50 °C, 0–95 % RH (비응축) |
| 인증 | UL/cUL, CE 승인 대상으로 설계 |
활용 분야
대전류 DC 회로의 감시 현장
- DC 모터 구동 회로 — 구동 전류의 이상 상승을 감시해 경보나 정지 신호를 출력합니다.
- 크레인 등 중량 장비 — 호이스트와 주행부의 과전류를 감지해 래치 출력으로 정지를 유지합니다.
- 용접기 회로 — 전류 흐름을 알람이나 차단 신호로 연결합니다.
- AC·DC 대전류 회로 — 알람과 차단 신호를 같은 모델로 구성합니다.
선택 가이드
DC 전류 범위별 모델 선택
| 이럴 때 | 권장 모델 | 선택 이유 |
|---|---|---|
| 0.75 A 고정 DC 회로를 감시할 때 | NK DS1 | 소전류 고정 트립 모델입니다. |
| 2–100 A 범위에서 조절할 때 | NK DS3 | 홀 효과 방식의 조절형 모델입니다. |
| 20–400 A 대구경 DC 회로를 감시할 때 | NK DS1-FD | 지름 33.3 mm 센싱 창과 거친·미세 다이얼을 갖춥니다. |
| AC 회로에 이중 설정점이 필요할 때 | NK ASP-FD | 이중 설정점 AC 전류센싱 스위치입니다. |
구성·옵션
출력 동작과 전원 구성
- 출력 — SDTA(자동 복귀) 또는 SDTL(래치, 외부 리셋) 중에서 선택합니다.
- 전원 — 24U(24 VAC/DC)로 고정입니다.
- 케이스 — FD 솔리드 코어이며 DIN 레일 또는 패널에 설치합니다.
관련 제품
DS1-FD와 함께 보는 전류센싱 스위치
DS1-FD에서 자동 복귀와 래치는 무엇이 다릅니까?
SDTA는 전류가 정상으로 돌아오면 출력도 복귀하고, SDTL은 외부 리셋을 해야 풀립니다. 이상 원인을 확인한 뒤에만 재가동해야 하는 설비에는 SDTL이 적합합니다.
DS1-FD는 AC 전류도 감지할 수 있습니까?
네, AC 60 Hz 기준 17–338 A 범위로 감지합니다. 주파수는 DC에서 400 Hz까지 감지합니다.
DS1-FD를 1000 A가 넘는 회로에도 사용할 수 있습니까?
감시할 수 있는 최대 전류는 1000 A DC를 넘지만 트립 범위는 20–400 A입니다. 트립 점을 그 이상으로 올려야 하는 회로에는 다른 모델을 검토하세요.
DS1-FD는 감시 회로의 극성을 맞춰야 합니까?
아니요, 극성과 관계없이 감지합니다. 전원 배선은 24 VAC/DC 정격에 맞춰 연결하세요.

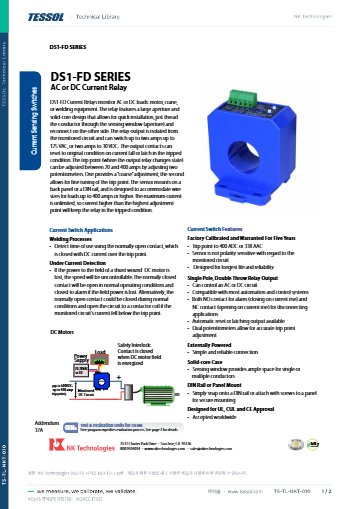

제품 자료
FAQ 자주묻는 질문
-
DS1-FD에서 자동 복귀와 래치는 무엇이 다릅니까?
SDTA는 전류가 정상으로 돌아오면 출력도 복귀하고, SDTL은 외부 리셋을 해야 풀립니다. 이상 원인을 확인한 뒤에만 재가동해야 하는 설비에는 SDTL이 적합합니다.
-
DS1-FD는 AC 전류도 감지할 수 있습니까?
네, AC 60 Hz 기준 17–338 A 범위로 감지합니다. 주파수는 DC에서 400 Hz까지 감지합니다.
-
DS1-FD를 1000 A가 넘는 회로에도 사용할 수 있습니까?
감시할 수 있는 최대 전류는 1000 A DC를 넘지만 트립 범위는 20–400 A입니다. 트립 점을 그 이상으로 올려야 하는 회로에는 다른 모델을 검토하세요.
-
DS1-FD는 감시 회로의 극성을 맞춰야 합니까?
아니요, 극성과 관계없이 감지합니다. 전원 배선은 24 VAC/DC 정격에 맞춰 연결하세요.
