과전류와 저전류를
센서 하나로 감시하는 전류 스위치

NK ASP-FD 이중 설정점 AC 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

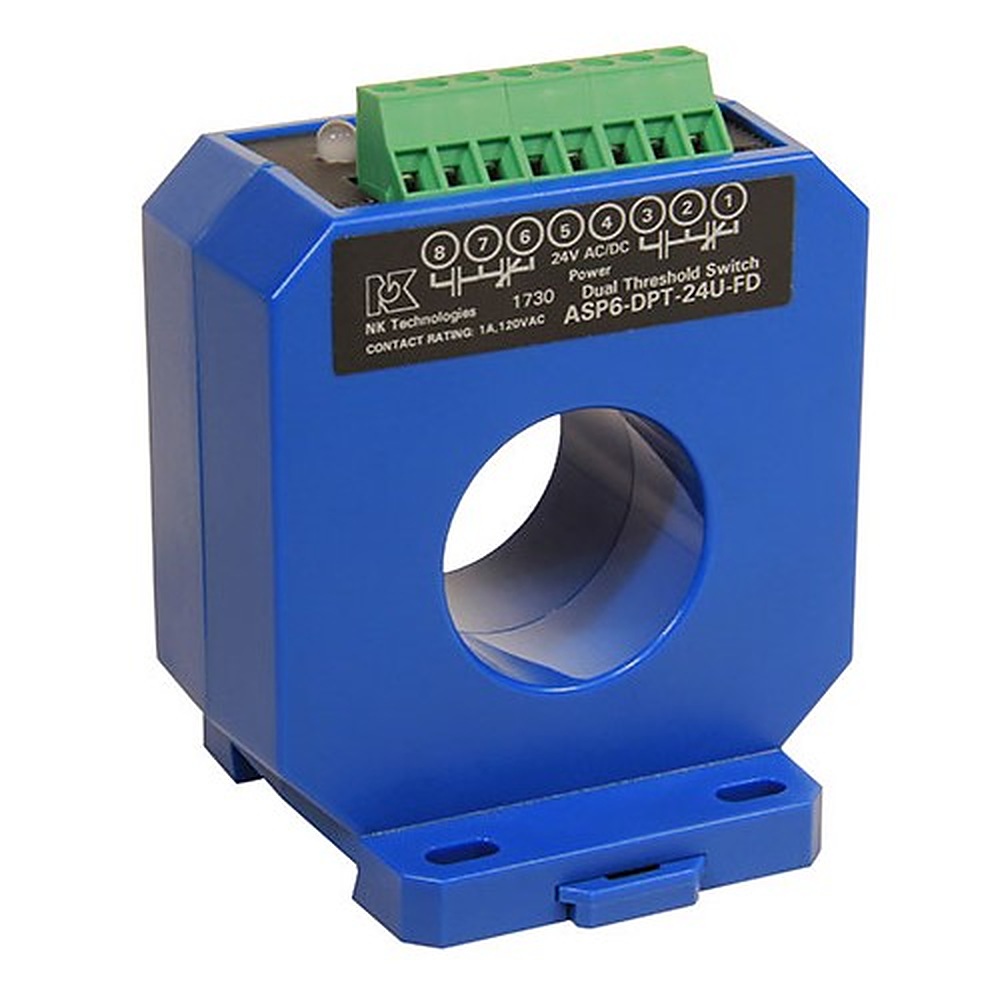

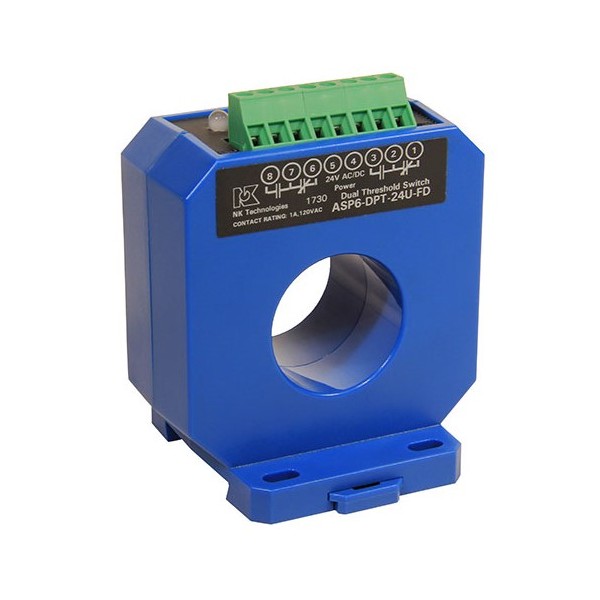

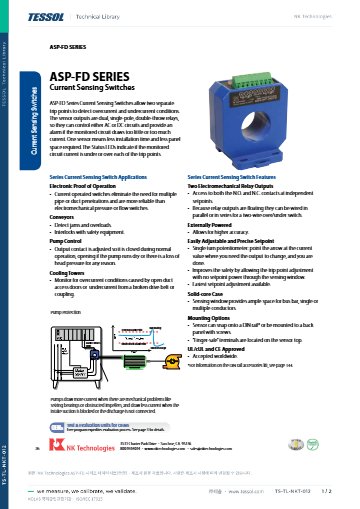

NK ASP-FD는 NK Technologies의 이중 설정점 AC 전류센싱 스위치(Dual Setpoint Current Sensing Switch, 윈도 감지 스위치)입니다. 독립된 SPDT 릴레이 두 개가 과전류와 저전류 설정점을 각각 판정하므로 모터·펌프 같은 부하의 이상을 센서 하나로 감시합니다.

1~20 A부터 25~400 A까지 6개 설정 범위 가운데 부하 전류에 맞는 모델을 고르면 상한과 하한을 한 대로 감시하므로 패널 공간과 설치 공정이 줄어듭니다. 40~120 ms 응답으로 범위 이탈을 접점에 전달해 알람과 인터록에 연결합니다. 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

2개

독립 SPDT 릴레이 출력

6개 범위

1~20 A에서 25~400 A까지

24 VAC/DC

외부 전원 방식

5000 VAC

절연 시험 전압

특징

두 기준을 따로
판정하는 구성

핵심 특징현장에서 달라지는 점
독립 두 접점과전류와 저전류를 각각의 SPDT 접점으로 출력하므로 상한 알람과 하한 알람을 서로 다른 제어 회로에 연결합니다.
병렬·직렬 배선출력이 플로팅 방식이어서 두 선 과전류·저전류 스위치로 묶어 배선하는 구성도 지원합니다.
설정점별 LED설정점마다 상태 LED가 측정 전류가 기준보다 위인지 아래인지 알려 주어 현장에서 계측기 없이 상태를 확인합니다.
외부 전원 방식외부 전원으로 동작하여 측정 정확도를 높이고 낮은 전류 구간에서도 안정된 판정을 유지합니다.
넓은 감지창버스바나 여러 가닥 도체를 감지창 안에 함께 넣을 수 있어 굵은 배선도 분리 없이 감지합니다.
손가락 보호 단자단자가 센서 윗면에 있어 패널 안에서 작업 중 손가락이 닿기 어렵습니다.

설정 방식

포텐셔미터로
설정점 맞추기

설정점은 싱글턴 포텐셔미터의 화살표를 원하는 전류값으로 돌려 정합니다. 감지창에 전류가 흐르지 않는 무전류 상태에서도 설정하므로 가동 중인 회로를 건드리지 않고 기준을 정하며, 과전류와 저전류 기준은 각각 따로 조정합니다.

설정점 두 개를 따로 맞추는 조정부

과전류용과 저전류용 포텐셔미터가 분리되어 있어 정상 부하 전류를 사이에 두고 상한과 하한을 각각 정합니다. 설정 후에는 상태 LED로 측정값이 기준을 넘었는지 바로 확인합니다.

배선과 설치

패널 설치와
출력 배선 방식

  • 고정 방식: DIN 레일에 끼우거나 뒤판에 나사로 고정하므로 기존 패널 구성에 맞춰 설치합니다.
  • 출력 배선: 두 접점이 서로 독립되어 AC 회로와 DC 회로를 모두 전환하며, 필요하면 두 선 스위치로 묶어 사용하세요.
  • 무전류 설정: 감지창에 전류가 없는 상태에서 설정점을 정한 뒤 가동하므로 설정 중 감전 위험이 줄어듭니다.

사양

6개 모델의
설정 범위와 사양

모델설정 범위
ASP11 ~ 20 A
ASP22 ~ 35 A
ASP34 ~ 65 A
ASP48 ~ 120 A
ASP515 ~ 220 A
ASP625 ~ 400 A

시리즈 공통 사양

항목사양
전원24 VAC/DC · 2 VA 미만
출력독립 SPDT 릴레이 2개 (DPT) · 1.0 A, 125 VAC까지 · 2 A, 30 VDC까지 · 꺼짐 상태 누설 없음
응답 시간40 ~ 120 ms
히스테리시스범위의 4 %
과부하6 s: 범위의 3배 · 1 s: 범위의 5배
절연5000 VAC 시험
주파수40 ~ 65 Hz
케이스FD 솔리드 코어 · 감지창 관통 지름 1.31 in
설정점 표시설정점마다 상태 LED
설치DIN 레일 또는 패널 나사 고정
사용 환경-20 ~ 50 °C · 0 ~ 95 % RH (비응축)

활용 분야

상한·하한 감시가
필요한 설비

  • 과전류 알람과 저전류 이상을 한 센서로 함께 감시하는 제어 패널에 적용합니다.
  • 모터나 펌프의 부하 상한과 하한을 각각 설정하여 정상 운전 구간을 정의합니다.
  • 저전류 상태로 공회전이나 부하 이탈을 감지하여 알람을 출력합니다.
  • AC 회로의 전류 범위 이탈을 알람이나 인터록으로 연결합니다.

선택 가이드

측정 전류별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
과전류와 저전류를 한 센서로 볼 때ASP-FD독립 SPDT 릴레이 두 개로 설정점 두 개를 따로 출력합니다.
기준 하나만 1~150 A에서 쓸 때NK AS1자체 전원 방식으로 단일 설정점을 감시합니다.
800 A급 큰 부하를 끼워 감지할 때NK ASXP-MS분할 코어 구조로 기존 배선을 분리하지 않고 설치합니다.

구성·옵션

모델 구성과
출력·전원 조건

항목내용
모델ASP1 ~ ASP6 (6개 설정 범위)
출력독립 SPDT 릴레이 2개 (DPT)
전원24 VAC/DC · 2 VA 미만
설치DIN 레일 또는 패널 나사 고정

관련 제품

ASP-FD와 함께 보는
전류센싱 스위치
