전선을 끊지 않고 끼워 감시하는
중형 분할 코어 전류 릴레이

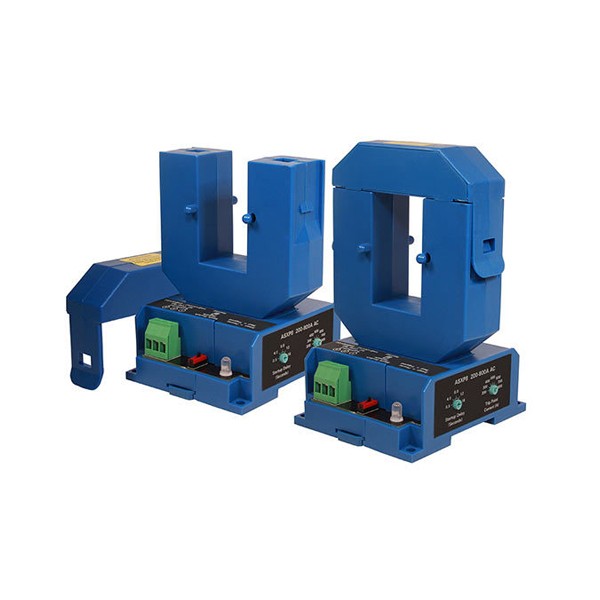

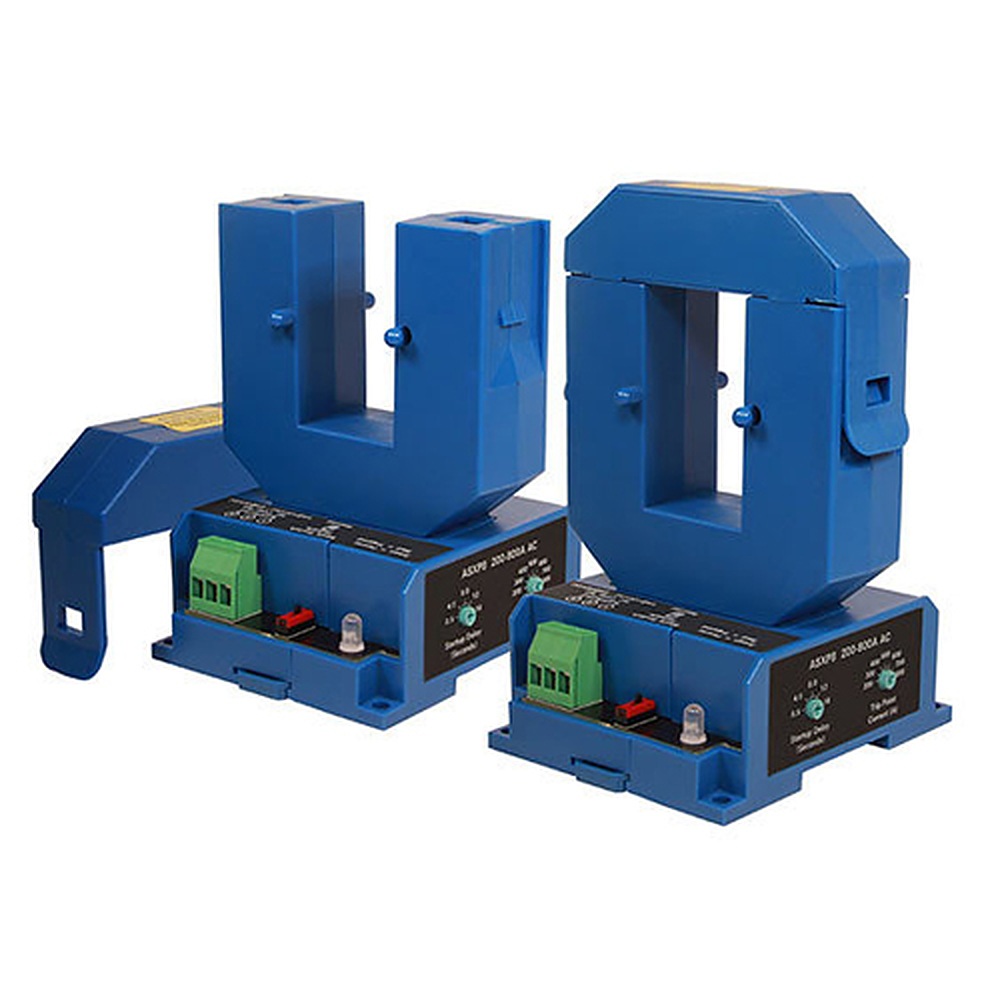

NK Technologies ASXP-MS 분할 코어 전류센싱 릴레이

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASXP-MS는 전류 변압기와 신호 조정기를 한 케이스에 담은 중형 분할 코어 AC 전류센싱 릴레이(Split-Core Current Sensing Relay)입니다. 전선을 끊지 않고 끼워 50–800 A를 감지하며, 외부 전원으로 SPDT 릴레이를 구동해 대용량 부하의 상태를 접점 신호로 알립니다.

감지창이 넓어 버스바나 여러 가닥 도체를 한 번에 넣을 수 있고, 시작 지연을 0.5–16 s로 조절해 기동 돌입 전류를 넘깁니다. 응답은 최대 900 ms, 히스테리시스는 5 %입니다. 이 릴레이는 (주)테솔이 국내에 공식 공급합니다.

50–800 A

네 범위로 나뉜 입력 전류

0.5–16 s

조절식 시작 지연

1270 VAC

절연 등급

6–100 Hz

감시 가능한 주파수 범위

특징

분할 코어로 추가하는
전류 감시

핵심 특징현장에서 달라지는 점
분할 코어 설치부하를 끄지 않고 기존 도체 위에 끼우므로 가동 중인 설비에 감시 기능을 추가할 때 정지 시간이 없습니다.
넓은 감지창버스바나 여러 가닥 도체를 감지창 안에 함께 넣어 한 상을 한 번에 감시합니다.
N.O.·N.C. 두 접점SPDT 릴레이의 두 접점으로 알람과 인터록을 별도 변환 없이 구성합니다.
노멀·페일세이프 선택전원이 끊길 때 릴레이 동작을 노멀과 페일세이프 중에서 골라 안전 회로 요구 조건에 대응합니다.
1회전 설정포텐셔미터 한 개로 맞추고 설정값은 라벨에서 읽으므로 점검 때 별도 계측 없이 확인합니다.
시작 지연시작 지연을 길게 두면 돌입 전류 구간의 오동작을 피합니다.

설치 검토

감지창 크기와
설치 방식 선택

분할 코어는 감지창에 도체를 통과시키는 구조라 버스바 단면이나 다발 전선이 창 안에 들어가는지 설치 전에 확인해야 합니다. 본체는 DIN 레일에 끼우거나 패널에 나사로 고정하며, 베이스 단자로 전원과 릴레이 출력을 결선합니다.

상태 LED로 읽는 범위 상태

2색 LED는 녹색이면 전원이 켜지고 전류가 범위 안, 적색이면 설정값 초과, 꺼짐이면 전원이 없거나 전류가 범위의 20 % 미만임을 표시합니다. 점검 때는 LED 색만으로 전원 문제와 무부하 상태를 구분합니다.

범위 선택

네 범위의
선택 기준

입력 범위는 코드 2·4·6·8로 구분하며 감시할 정상 전류가 범위의 중간쯤에 오도록 정합니다. 800 A를 넘는 부하는 같은 계열의 대형 모델인 ASXP-LS를 검토하세요.

사양

50–800 A
네 범위 비교 사양

항목ASXP2-MSASXP4-MSASXP6-MSASXP8-MS
입력 범위50–200 A100–400 A150–600 A200–800 A
주문 코드 범위 번호2468

시리즈 공통 사양

항목사양
전원120 VAC 또는 24 VAC/DC (22–36 V)
소비 전력<4 VA
출력 방식전기기계식 SPDT 릴레이
출력 정격1 A @ 120 VAC, 2 A @ 30 VDC (최대)
출력 동작노멀 또는 페일세이프 선택
시작 지연0.5–16 s (조절식)
응답 시간최대 900 ms
히스테리시스5 %
상태 표시2색 LED: 녹색 = 전원 켜짐·범위 안 / 적색 = 설정 초과 / 꺼짐 = 전원 없음 또는 범위의 20 % 미만
절연 전압1270 VAC 등급(UL 등재), 5 kV 시험
주파수 범위6–100 Hz
케이스MS 분할 코어, 베이스 단자, UL94 V-0 난연
설치DIN 레일 또는 패널 나사 고정
설정 방식1회전 포텐셔미터, 설정값 라벨 표시
사용 환경-20 ~ 50 °C, 0–95 % RH (비응축)
인증UL/cUL, CE
주문 코드 예ASXP8-SDT-120-MS

활용 분야

대용량 부하를
감시하는 현장

  • 대용량 부하 가동 확인 — 부하 전류 유무를 릴레이 접점으로 상위 장치에 알립니다.
  • 배전반 버스바 — 과전류를 알람이나 인터록 신호로 연결합니다.
  • 다가닥 전원 라인 — 여러 도체를 한 번에 감지창에 넣어 합산 전류를 감시합니다.
  • 기존 설비 추가 감시 — 전선을 끊지 않고 나중에 감시 지점을 늘립니다.

선택 가이드

중형 MS와 대형 ASXP-LS
모델 비교

이럴 때권장 모델선택 이유
800 A 이하 중형 부하를 감시할 때NK ASXP-MS50–800 A를 네 범위로 나누며 주파수는 6–100 Hz입니다.
800 A를 넘는 대형 부하를 감시할 때NK ASXP-LS200–1600 A를 감시하며 주파수는 10–100 Hz입니다.
80 A 이하 솔리드 코어로 충분할 때NK ASXP1–80 A 범위의 솔리드 코어 릴레이입니다.

구성·옵션

범위와 전원의
조합 코드

  • 범위 — 2, 4, 6, 8 중에서 입력 전류 범위를 선택합니다.
  • 전원 — 24U(24 VAC/DC) 또는 120(120 VAC) 중에서 선택합니다.
  • 출력 — SDT(SPDT 릴레이)이며 동작은 노멀 또는 페일세이프 중에서 선택합니다.
  • 케이스 — MS 분할 코어이며 DIN 레일 또는 패널에 설치합니다.
