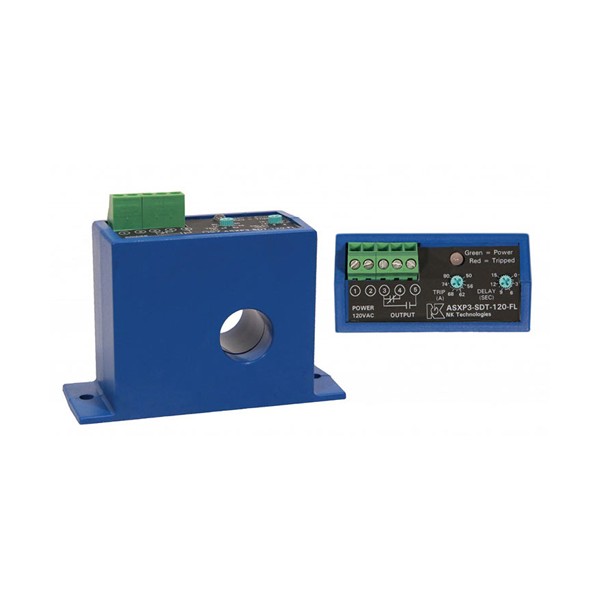

NK Technologies 전류 센싱 스위치

MODEL: ASXP 시리즈
브랜드: NK TECHNOLOGIES
제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

기동 때 거짓 알람을 막는
외부 전원형 전류센싱 스위치

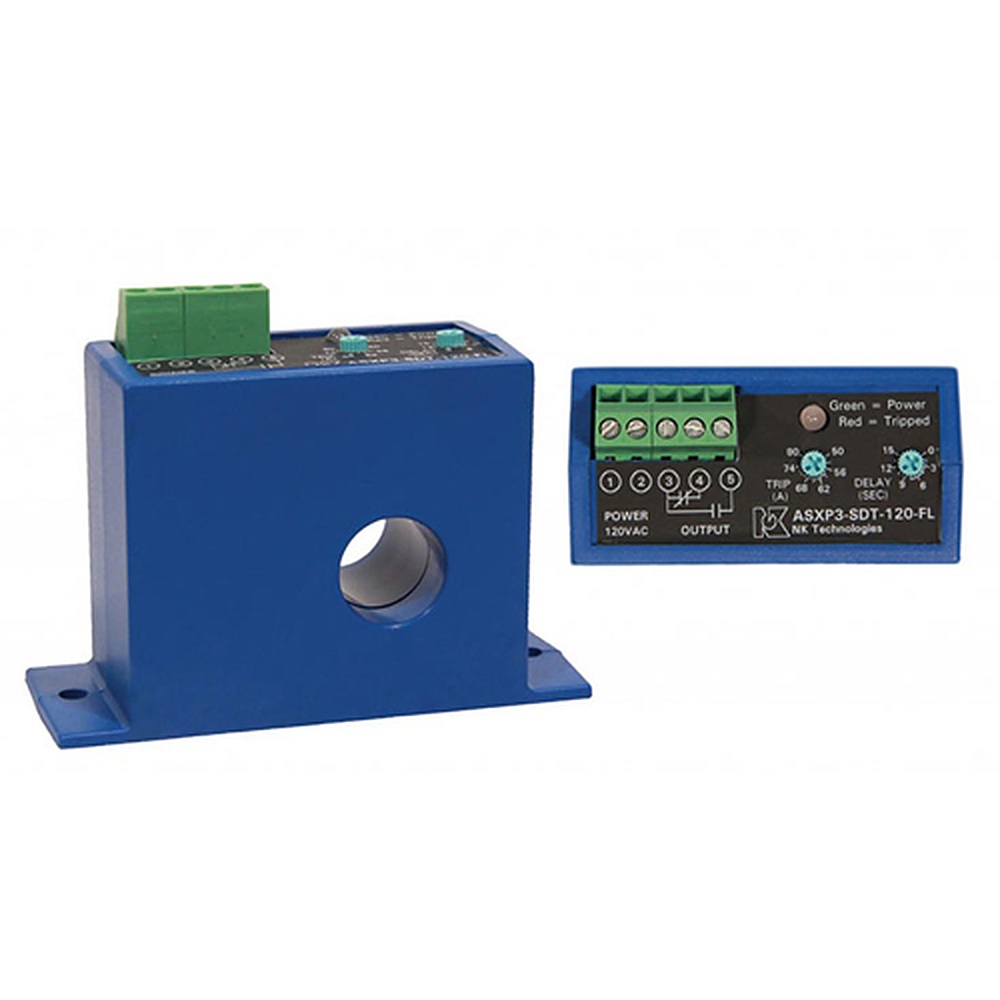

NK Technologies ASXP 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASXP는 24 VAC/DC 또는 120 VAC 외부 전원으로 동작하는 AC 전류센싱 스위치(Current Sensing Relay, 전류 감시 릴레이)입니다. SPDT 릴레이로 출력하며, ASXP1·2·3 세 모델이 1–80 A 부하의 기동 시 거짓 알람을 지연 타이머로 차단합니다.

전원을 넣은 뒤 2 s 동안은 고정 지연이 적용되고 그 이후 0.2–20 s 조절 지연이 이어지므로 모터와 히터의 기동 전류에 의한 오동작을 두 단계로 방지합니다. 설정은 반복성이 높은 선형 조절입니다. 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

1–80 A

세 모델의 감시 전류 범위

SPDT

Form C 릴레이 출력

0.2–20 s

기동 후 조절 지연

40–100 Hz

감시 가능한 주파수 범위

특징

이중 지연과
릴레이 출력

핵심 특징	현장에서 달라지는 점
고정 기동 지연	전원 투입 직후 고정 지연 구간에는 접점이 움직이지 않으므로 설정 작업 없이 기동 순간의 거짓 알람을 피합니다.
조절 지연	고정 지연 이후에도 이어지는 과도 전류는 조절 지연으로 흡수하므로 부하별 기동 특성에 맞출 수 있습니다.
SPDT 릴레이	N.O.와 N.C. 접점을 모두 갖춰 경보와 인터록 회로에 별도 변환 없이 연결합니다.
전원 2종	제어반에 있는 24 VAC/DC 또는 120 VAC 중 맞는 모델을 고르므로 전원 변환 장치가 필요하지 않습니다.
상태 LED	녹색은 전원, 적색은 트립 상태를 보여 주어 제어반 앞에서 즉시 확인합니다.

지연 설계

기동 지연 2단계
동작 방식

고정 지연은 공장에서 2 s로 맞춰 출하하므로 사용자가 바꿀 수 없습니다. 이후 0.2–20 s 조절 지연이 이어지므로 가속이 길어지는 펌프나 히터는 조절 지연으로 보완하고, 기동이 짧은 부하는 최소값으로 두어 응답을 빠르게 합니다.

고정 지연과 조절 지연이 이어지는 동작

전원을 넣으면 먼저 고정 지연이 지나가고 그다음 조절 지연이 시작됩니다. 두 지연이 끝난 뒤에야 설정값을 넘는 전류가 릴레이를 동작시키므로, 기동 직후의 돌입 전류는 트립으로 읽히지 않습니다.

모델 선택

설정 범위와
전원 선택 기준

감시할 정상 전류가 모델 범위의 중간쯤에 오도록 ASXP1(1–20 A), ASXP2(20–50 A), ASXP3(50–80 A) 중에서 고릅니다. 전원은 제어반의 24 VAC/DC 또는 120 VAC 중에서 고르며, 소비는 2 VA 미만이라 전원 용량 부담이 작습니다.

사양

ASXP1·2·3
모델 비교 사양

항목	ASXP1	ASXP2	ASXP3
설정 범위(조절식)	1–20 A	20–50 A	50–80 A
주문 코드 범위 번호	1	2	3
주문 코드 예	ASXP1-SDT-120-FL	ASXP2-SDT-120-FL	ASXP3-SDT-120-FL

시리즈 공통 사양

항목	사양
전원	120 VAC (108–136 V) 또는 24 VAC/DC (22–26 V)
소비 전력	<2 VA
출력 방식	전기기계식 SPDT 릴레이(Form C)
출력 정격	1 A @ 120 VAC, 2 A @ 30 VDC
시간 지연	기동 시 2.0 s 고정 / 기동 후 0.2–20 s 조절
히스테리시스	5 %
주파수 범위	40–100 Hz
절연 전압	1270 VAC 등급(UL 등재), 5 kV 시험
표시	상태 LED(녹색 전원 / 적색 트립)
케이스	FL 솔리드 코어, UL94 V-0 난연
설치	DIN 레일 어댑터(구성품)
사용 환경	-20 ~ 50 °C, 0–95 % RH (비응축)
인증	UL/cUL, CE

활용 분야

기동 알람 억제가
필요한 설비

모터 기동 — 기동 직후의 돌입 전류로 울리는 거짓 알람을 지연으로 억제합니다.
히터 가동 확인 — 전류가 흐르는지를 릴레이 접점으로 판정해 상태 신호를 출력합니다.
펌프·팬 운전 확인 — 건식 운전이나 베어링 이상으로 달라지는 전류를 릴레이로 알립니다.
제어반 신호 연결 — SPDT 접점을 경보반과 인터록 회로에 연결합니다.
기동 이후 지연이 필요한 설비 — 조절 지연을 설비별 기동 특성에 맞게 조정합니다.

선택 가이드

전원과 범위별
권장 모델

이럴 때	권장 모델	선택 이유
전원 배선 없이 사용하고 싶을 때	NK ASX 또는 NK AS1	자체 전원형이라 외부 전원이 필요하지 않습니다.
지연 없이 릴레이 출력만 필요할 때	NK AS1 NOR-FT-GO	지연 없는 릴레이 출력 모델입니다.
더 큰 전류를 분할 코어로 감지할 때	NK ASXP-MS 또는 NK ASXP-LS	각각 최대 800 A와 1600 A까지 감시합니다.

구성·옵션

전원과 범위의
조합 코드

모델 — ASXP1, ASXP2, ASXP3 중에서 범위를 선택합니다.
전원 — 24U(24 VAC/DC) 또는 120(120 VAC) 중에서 선택합니다.
구성품 — 솔리드 코어 FL 케이스와 DIN 레일 어댑터가 포함됩니다.

ASXP와 함께 보는
전류센싱 스위치

ASXP에는 외부 전원이 꼭 필요합니까?
네, 24 VAC/DC 또는 120 VAC를 연결해야 동작합니다. 전원 없이 사용하려면 AS 시리즈의 자체 전원형을 검토하세요.
ASXP 지연 시간은 어떻게 구성됩니까?
전원을 넣은 직후 2 s 고정 지연이 있고 그 이후 0.2–20 s에서 조절 지연이 이어집니다. 고정 지연은 공장 설정값이라 현장에서 바꿀 수 없습니다.
ASXP 상태는 어떻게 확인합니까?
LED 색상으로 구분하며 녹색은 전원, 적색은 트립 상태를 뜻합니다. 릴레이 접점은 N.O.와 N.C.를 모두 갖췄습니다.
ASXP 전원 전압은 어느 쪽을 선택합니까?
제어반에 이미 공급되는 전압을 기준으로 고릅니다. 24 VAC/DC와 120 VAC 두 모델이 있으며 소비 전력은 모두 2 VA 미만입니다.
