NK Technologies ASX 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASX는 모터 기동 순간의 돌입 전류를 시간 지연으로 걸러 내는 자체 전원형 AC 전류센싱 스위치(Current Sensing Switch, 전류 감시 릴레이)입니다. 지연을 0.12–15 s에서 조절해 펌프와 컴프레서의 실제 과부하만 접점으로 알립니다.

별도 전원 없이 감지 전류만으로 구동하며 1.0 A AC 접점이 있어 시간 지연 릴레이를 따로 두지 않아도 됩니다. 설정은 선형으로 조절되고 히스테리시스가 5 %로 일정해 값이 안정적입니다. 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

0.12–15 s

조절식 시간 지연

최대 200 A

분할 코어 SP 설정 범위

3범위

점퍼로 고르는 설정 구간

1.0 A

240 VAC 접점 정격

특징

지연 타이머를 내장한
자체 전원형

핵심 특징현장에서 달라지는 점
조절식 시간 지연기동 시간이 긴 모터는 지연을 길게 설정해 돌입 전류로 인한 오동작과 불필요한 정지를 막습니다.
1.0 A AC 접점모터 제어 회로의 코일이나 표시등을 직접 개폐하므로 외부 지연 릴레이 설치 공간과 배선이 줄어듭니다.
자체 전원전원 단자를 따로 끌어올 필요가 없어 기존 전선에 달기만 하면 감시를 시작합니다.
분할 코어 SP 선택전선을 끊지 않고 끼워 설치하므로 가동 중인 설비에 추가할 때 정지 시간이 짧아집니다.
선형 설정과 일정한 히스테리시스설정 눈금과 실제 트립 전류가 비례하므로 현장 재현성이 높고 값 조정이 쉽습니다.
상태 LED설정 트립과 접점 동작을 LED로 구분해 제어반 앞에서 상태를 즉시 확인합니다.

지연 설정

지연 시간과
점퍼 범위 선택

모터 기동 전류는 정격의 수 배까지 오르다가 가속이 끝나면 내려오므로, 지연은 가속 완료 시간보다 길게 두는 것이 기본입니다. 전류 범위는 점퍼로 세 구간 중에서 정하며, 1.5–12 A·12–55 A·50–200 A 구간마다 견딜 수 있는 과부하 상한이 각각 600 A, 800 A, 1200 A로 다릅니다.

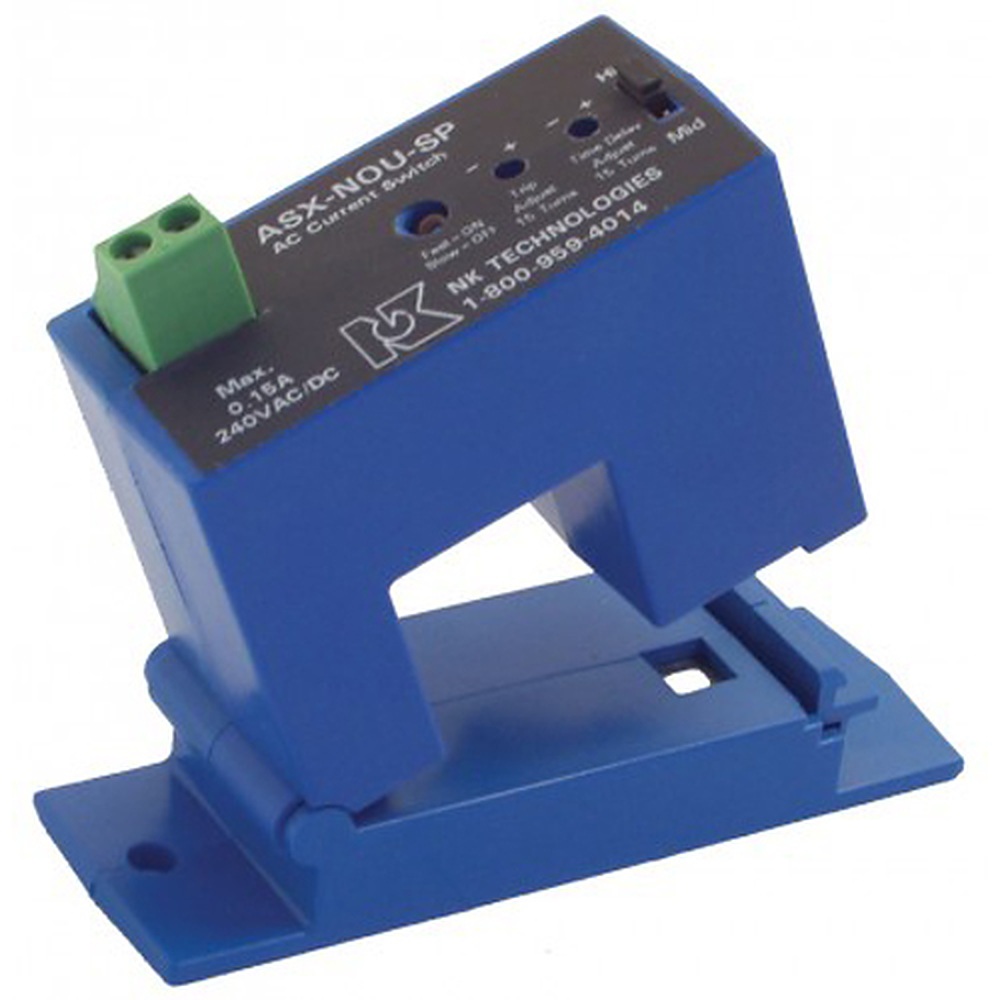

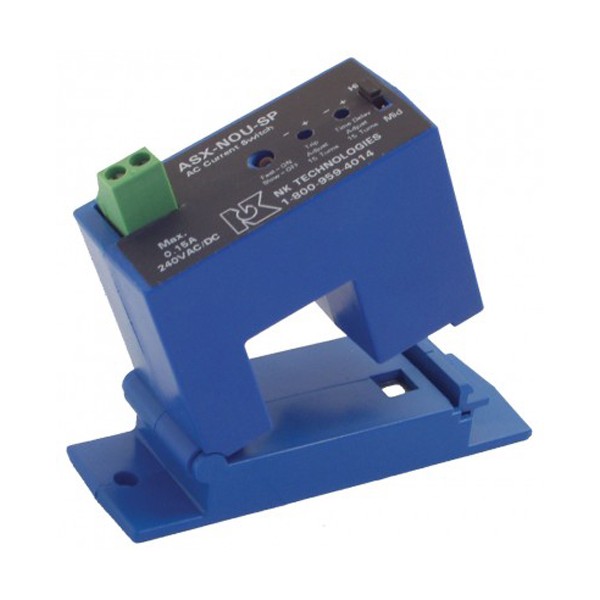

지연 조절부와 상태 LED

지연 조절부와 상태 LED는 본체 전면에 모여 있어 제어반 문을 열고 바로 값을 읽고 조정할 수 있습니다. 돌입 전류가 큰 부하는 지연을 길게, 즉시 보호가 필요한 부하는 짧게 설정합니다.

케이스 선택

솔리드 코어와
분할 코어 비교

FT는 상단 단자를 사용하는 솔리드 코어라 전선을 끼워 넣을 수 있는 신설 배선에 맞고, SP는 분할 코어라 기존 전선을 끊지 않고 설치합니다. 두 케이스는 설정 범위의 상한이 175 A와 200 A로 달라 부하 전류가 상한 근처라면 SP를 선택합니다.

사양

FT·SP 케이스별
비교 사양

항목ASX-…-FTASX-…-SP
케이스솔리드 코어(상단 단자)분할 코어
설정 범위 11.5–12 A2–12 A
설정 범위 212–55 A12–55 A
설정 범위 350–175 A50–200 A

시리즈 공통 사양

항목사양
전원없음(자체 전원)
설정 방식점퍼로 범위 선택, 선형 설정
출력 방식절연 솔리드스테이트 릴레이
출력 정격NOAC · NCAC 1 A @ 240 VAC / NOU 0.15 A @ 240 VAC/VDC / NCU 0.2 A @ 135 VAC/VDC
꺼짐 상태 누설NOU · NCU · NOAC <10 µA / NCAC 2.5 mA
시간 지연0.12–15 s (조절식)
히스테리시스5 %
과부하1.5–12 A 범위 600 A / 12–55 A 범위 800 A / 50–200 A 범위 1200 A (최대)
절연 전압1270 VAC 등급(UL 등재), 5 kV 시험
주파수 범위50–100 Hz
표시상태 LED(설정 트립과 접점 동작)
케이스 난연UL94 V-0
설치DIN 레일 어댑터(구성품)
사용 환경-20 ~ 50 °C, 0–95 % RH (비응축)
인증UL/cUL, CE
주문 코드 예ASX-NOAC-SP

활용 분야

기동 전류가 큰
설비의 보호

  • 모터 기동 — 돌입 전류 구간을 지연으로 넘기고 가속 후 과전류만 감지합니다.
  • 펌프·컴프레서 운전 확인 — 건식 운전이나 베어링 이상으로 바뀌는 전류를 상태 신호로 전달합니다.
  • 컨베이어 감시 — 짧은 과부하는 걸러 내고 지속되는 걸림만 경보로 출력합니다.
  • 모터 제어 회로 — 1.0 A AC 접점으로 상태 신호 램프와 릴레이 코일을 구동합니다.
  • 기존 제어기 연동 — 접점 신호를 PLC나 경보반에 그대로 연결합니다.

선택 가이드

지연과 케이스별
권장 모델

이럴 때권장 모델선택 이유
지연 없이 쓰고 싶을 때NK AS1 또는 NK AS3시간 지연이 없는 자체 전원형입니다.
외부 전원으로 릴레이 출력과 지연이 필요할 때NK ASXP고정 기동 지연과 조절 지연을 함께 갖춘 SPDT 릴레이 출력입니다.
기존 전선에 끼워 설치할 때ASX -SP 케이스분할 코어라 전선을 끊지 않고 설치합니다.
더 큰 전류 범위가 필요할 때NK ASXP-MS 또는 NK ASXP-LS분할 코어 릴레이로 각각 최대 800 A와 1600 A까지 감시합니다.

구성·옵션

출력과 케이스의
조합 코드

  • 출력 — NOAC, NCAC, NOU, NCU 중에서 선택합니다.
  • 케이스 — FT 솔리드 코어 또는 SP 분할 코어 중에서 선택합니다.
  • 구성품 — DIN 레일 어댑터가 함께 구성됩니다.

관련 제품

ASX와 함께 보는
전류센싱 스위치
