mA 단위 미세 전류로
팬·램프 가동을 감지하는 스위치

NK Technologies AS0(ASO) 저전류 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AS0(주문 코드 ASO)는 3–350 mA의 미세한 AC 전류를 감지해 팬 가동, 램프 점등 같은 저전류 회로의 상태를 접점 신호로 바꾸는 전류센싱 스위치(Low-Current Sensing Switch)입니다. 저범위와 고범위를 점퍼로 선택하며 제어반에 설치합니다.

유도 방식으로 감지하므로 감시 회로에 삽입 부하를 더하지 않고, 출력이 감지 회로와 절연되어 배선이 단순해집니다. 설정값을 5 % 넘으면 150 ms 안에 반응하고 히스테리시스는 5 % 미만입니다. 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

3–350 mA

저·고 두 범위의 설정 전류

120 VAC

또는 24 VAC/DC 전원 선택

10 A

입력 연속 허용 전류

50–400 Hz

감시 가능한 주파수 범위

특징

작은 전류까지
감지하는 구조

핵심 특징현장에서 달라지는 점
유도 방식 감지감시 회로에 삽입 부하가 생기지 않으므로 램프나 소형 팬의 동작에 영향을 주지 않고 상태를 감지합니다.
절연 출력출력과 감지 회로가 분리되어 있어 제어 전압이 달라도 배선을 단순하게 유지합니다.
점퍼 선택 2범위저범위와 고범위를 점퍼로 나누므로 mA 단위 미세 부하와 수백 mA 부하를 한 모델로 감시합니다.
AC형·DC형 출력제어 대상이 AC 회로인지 DC 회로인지에 따라 출력형을 선택할 수 있습니다.
전원 2종제어반에 있는 120 VAC 또는 24 VAC/DC 전원을 그대로 사용합니다.

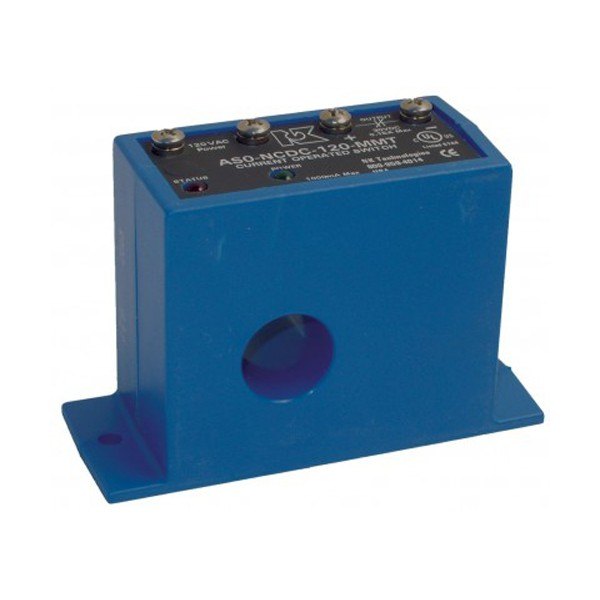

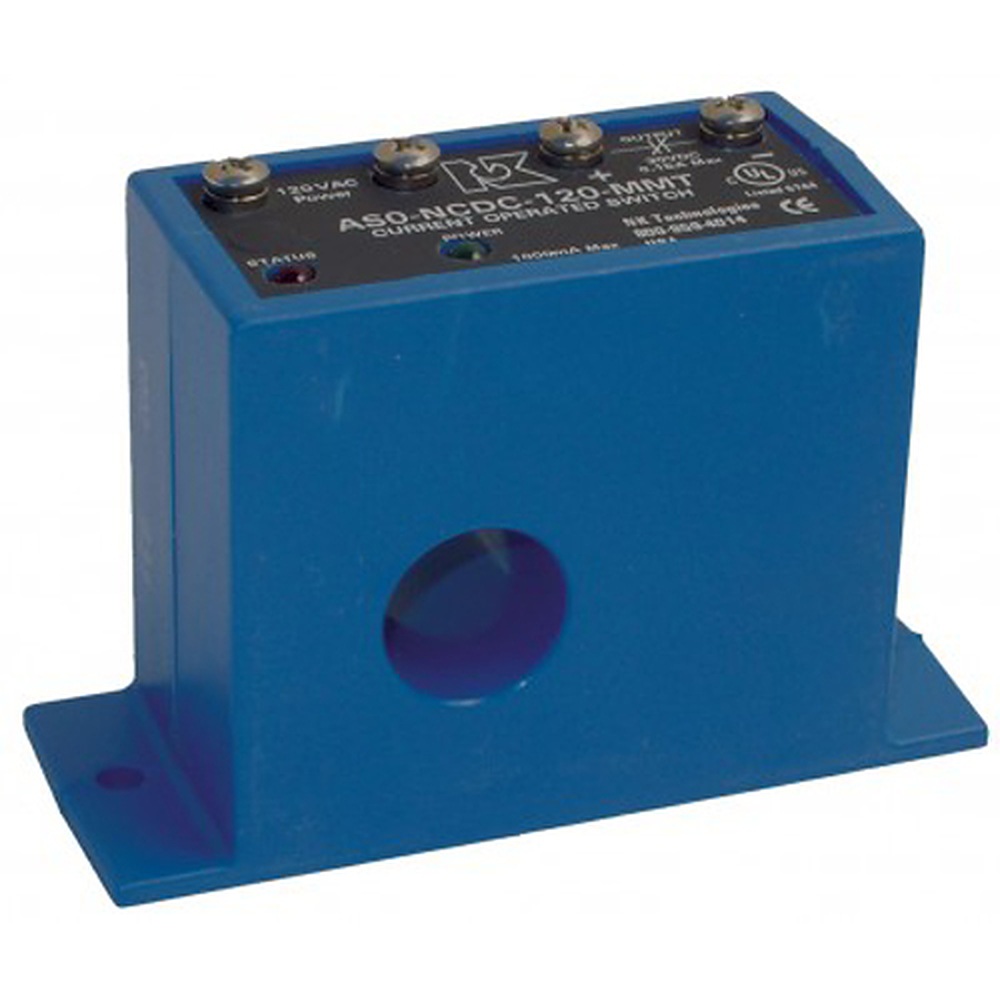

NK TECHNOLOGIES AS0 시리즈 - 관통 구멍과 상단 단자가 있는 파란색 전류 센싱 스위치
관통 구멍과 상단 단자가 있는 파란색 전류 센싱 스위치

범위 선택

저범위와 고범위
설정 기준

저범위는 3–15 mA, 고범위는 15–350 mA이며 두 범위가 15 mA에서 맞닿습니다. 감시할 정상 전류가 경계 근처라면 한쪽 범위의 중간에 오도록 범위를 선택하세요. 120 VAC에서 0.5 W 미만을 소비하는 LED 부하도 감지 대상이어서 램프 단선 확인에 적합합니다.

점퍼로 고르는 범위와 설정값

현장에서는 감시할 회로의 정상 전류를 먼저 측정해 범위를 정하고, 그보다 낮은 값에 트립 점을 두어 램프 소등이나 팬 정지를 검출합니다. 입력은 최대 10 A까지 연속으로 허용합니다.

배선·단자

단자 규격과
극성 주의점

단자는 #6 나사로 14 AWG 단선과 연선을 수용합니다. 전원 배선은 극성이 없지만 DC형 출력 접점은 극성이 있으므로, DC 제어 회로에 연결할 때는 부하 쪽 극성을 확인한 뒤 결선하세요.

사양

AC형·DC형
출력별 비교 사양

항목AC 출력형 (NOAC · NCAC)DC 출력형 (NODC · NCDC)
출력 정격1 A @ 240 VAC0.15 A @ 30 VDC
출력 접점N.O.(NOAC) / N.C.(NCAC)N.O.(NODC) / N.C.(NCDC)
출력 극성해당 없음극성 있음

시리즈 공통 사양

항목사양
전원120 VAC (96–144 V) 또는 24 VAC/DC (19–29 V)
소비 전력2.5 VA
설정 범위저범위 3–15 mA / 고범위 15–350 mA (점퍼 선택, 조절식)
입력최대 10 A
출력 방식절연 솔리드스테이트 릴레이
응답 시간설정값 5 % 초과 시 150 ms / 50 % 초과 시 100 ms
시간 지연없음
히스테리시스<5 %
과부하10 A 연속
절연 전압1270 VAC, 5 kV 시험
주파수 범위50–400 Hz
케이스솔리드 코어, 센싱 창 0.75 in (19.0 mm), UL94 V-0 난연
단자#6 나사, 14 AWG 단선·연선 수용
전원 배선극성 무관
설치DIN 레일 어댑터(구성품)
사용 환경-20 ~ 50 °C, 0–95 % RH (비응축)
인증UL/cUL, CE
주문 코드 예ASO-NODC-120 (N.O. DC 출력, 120 VAC 전원)

활용 분야

미세 전류 회로를
감시하는 현장

  • 조명 회로 — 램프 점등 여부와 단선을 접점 신호로 확인합니다.
  • 팬 가동 확인 — 팬이 돌 때 흐르는 작은 전류로 가동 여부를 판정하고 경보를 출력합니다.
  • 저전류 고장 감지 — 소형 분수 마력 모터의 무부하와 이상 전류를 감시합니다.
  • 신호 램프·표시등 — 표시등 회로의 전류를 읽어 점등 상태를 상위 장치에 전달합니다.
  • PLC 입력 연결 — 솔리드스테이트 접점으로 PLC 입력에 상태 신호를 전달합니다.

선택 가이드

감지 전류·출력별
전류센싱 스위치 선택

이럴 때권장 모델선택 이유
mA 단위 작은 전류를 감지할 때NK AS0 (ASO)3–350 mA 범위를 두 단계로 나눠 설정합니다.
더 큰 전류를 전원 없이 감지할 때NK AS1 또는 NK AS3자체 전원형이라 별도 전원 배선이 필요하지 않습니다.
DC 부하를 제어 출력으로 개폐할 때NK AS0 DC형0.15 A @ 30 VDC 접점을 갖춥니다.
기동 지연이 필요할 때NK ASX 또는 NK ASXP조절식 시간 지연을 내장합니다.

구성·옵션

출력과 전원의
조합 코드

  • 출력 — NOAC, NCAC(1 A @ 240 VAC), NODC, NCDC(0.15 A @ 30 VDC) 중에서 선택합니다.
  • 전원 — 24U(24 VAC/DC) 또는 120(120 VAC) 중에서 선택합니다.
  • 구성품 — 솔리드 코어 케이스와 DIN 레일 어댑터가 포함됩니다.
