NK Technologies AS3 자체 전원 전류센싱 릴레이

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AS3은 점퍼로 고르는 3개 설정 구간으로 AC 전류를 감지하는 자체 전원형 전류센싱 릴레이(Current Sensing Relay)입니다. 솔리드 코어 175 A, 분할 코어 200 A까지 모터·펌프·히터의 가동 상태를 별도 전원 없이 접점 신호로 바꿉니다.

가장 낮은 구간을 1~6 A로 좁게 나눠 AS1의 단일 구간보다 낮은 전류를 세밀하게 설정하며, 응답 시간은 0.40~2.5 s입니다. 접점 상태를 LED로 바로 확인하는 이 릴레이는 (주)테솔이 국내에 공식 공급합니다.

3 구간

점퍼로 고르는 설정 범위

175 A

솔리드 코어 최대 설정

200 A

분할 코어 최대 설정

15 A

-15 옵션 출력(120 VAC)

특징

전류 구간을 나눠
낮은 값까지 정밀 설정

핵심 특징현장에서 달라지는 점
점퍼로 고르는 3개 구간구간 안에서 설정값을 조절하므로 낮은 정상 전류도 AS1보다 세밀하게 경보 기준으로 설정할 수 있습니다.
감지 전류에서 얻는 전원별도 전원선이 필요 없어 설치와 운영 비용이 줄어듭니다.
접점 상태 LED제어반 앞에서 접점이 닫혔는지 바로 확인하므로 점검 시간이 짧습니다.
AC형·DC형·멀티폴 출력제어 회로의 전압 종류와 접점 개수에 맞춰 출력 종류를 고를 수 있습니다.
FF·FT·SP 케이스솔리드 코어 두 종류와 분할 코어 중에서 배선 해체 가능 여부에 따라 고를 수 있습니다.
패널·DIN 레일 설치나사 2개로 패널에 고정하거나 DIN 레일 브래킷으로 걸어 제어반 공간에 맞게 설치할 수 있습니다.

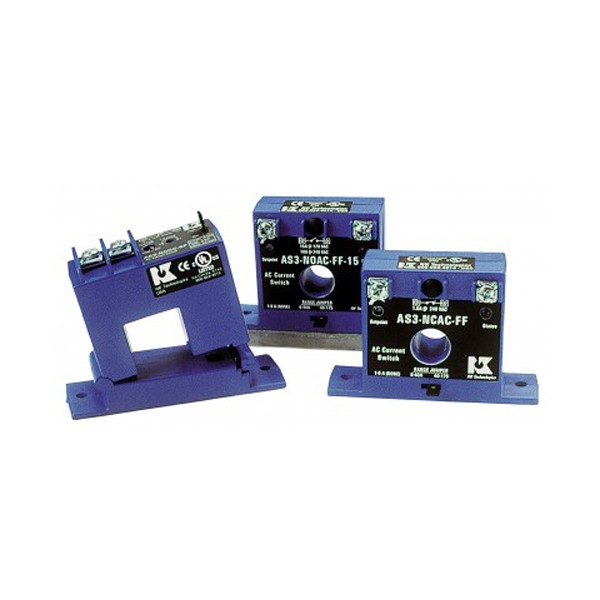

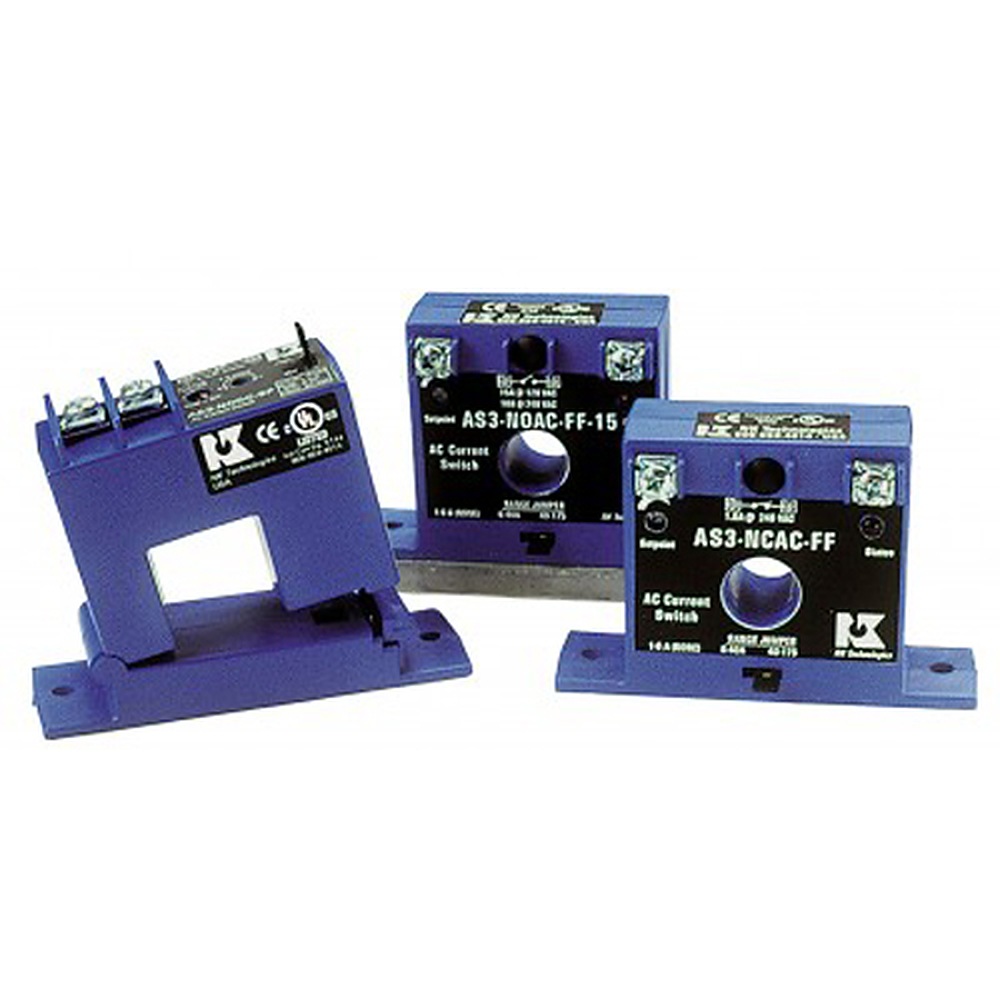

NK TECHNOLOGIES AS3 시리즈 - 파란색 케이스의 전류 센싱 스위치 여러 개 모습
파란색 케이스의 전류 센싱 스위치 여러 개 모습

구간 선택

솔리드·분할 코어별
설정 구간

솔리드 코어는 1~6 A, 6~40 A, 40~175 A, 분할 코어는 1.75~6 A, 6~40 A, 40~200 A로 나뉩니다. 정상 전류가 구간 하한에 가까우면 조절이 거칠어지므로, 정상 전류가 구간 안쪽에 오는 범위를 점퍼로 선택합니다.

구간마다 허용 과부하도 달라집니다. 1~6 A 구간은 400 A 6 s와 600 A 1 s, 6~40 A 구간은 500 A와 800 A, 40~175 A 구간은 800 A와 1200 A이므로, 기동 전류가 큰 모터는 이 값을 기준으로 구간을 검토하세요.

출력 종류와 -03·-15 옵션의 접점 용량

AC형은 1.0 A @ 240 VAC, DC형과 멀티폴은 0.15 A @ 30 VDC를 기본으로 하고, -03 옵션은 3 A @ 120 VAC, -15 옵션은 15 A @ 120 VAC 또는 10 A @ 240 VAC까지 확장합니다. 소형 접촉기 코일을 직접 구동하려면 옵션 출력부터 검토하세요.

사양

AC 3구간 조절식
주요 사양

항목사양
설정 범위 (솔리드 코어)1~6 A, 6~40 A, 40~175 A (점퍼 선택, 조절식)
설정 범위 (분할 코어)1.75~6 A, 6~40 A, 40~200 A (점퍼 선택, 조절식)
전원없음 (자체 전원)
출력 방식절연 솔리드스테이트 릴레이
출력 정격AC형 1.0 A @ 240 VAC, DC형·멀티폴 0.15 A @ 30 VDC
옵션 출력 정격-03 옵션 3 A @ 120 VAC, -15 옵션 15 A @ 120 VAC / 10 A @ 240 VAC
꺼짐 상태 누설NOAC·NODC·AADC 10 µA 미만, NCAC 2.5 mA, NCDC 1.4 mA, CCDC 0.3 mA (N.C. 단자)
응답 시간 / 시간 지연0.40~2.5 s 이내 / 없음
히스테리시스5 %
과부하 (6 s / 1 s)1~6 A 구간 400 A / 600 A, 6~40 A 구간 500 A / 800 A, 40~175 A 구간 800 A / 1200 A
주파수 범위6~100 Hz
절연 전압UL 1270 VAC 등급, 5 kV 시험
케이스FF 솔리드 코어 전면 단자, FT 솔리드 코어 상단 단자, SP 분할 코어 (UL94 V-0 난연)
출력 종류NODC·NCDC, NOAC·NCAC, AADC (N.O. 2개), CCDC (N.O. 1개 + N.C. 1개, FF만)
단자#6 나사 단자
접점 극성DC 접점은 극성 있음
상태 표시LED (접점 상태)
사용 환경-20 ~ 50 °C, 0~95 % RH (비응축)
승인UL/cUL, CE
설치나사 2개 패널 고정, DIN 레일 브래킷

활용 분야

모터 가동 상태를
세밀하게 감시

  • 모터·펌프·팬·히터 설비 — 정상 전류 부근에서 가동 여부를 접점 신호로 확인합니다.
  • 제어반 전류 점검 — 낮은 전류 구간을 촘촘히 설정해 저전류 이상을 감지합니다.
  • PLC 상태 입력 — 제어기 입력에 맞는 출력 종류를 골라 연결합니다.
  • 과전류·저전류 경보 회로 — 구간 안에서 경보점을 조절합니다.

선택 가이드

설정 방식과
전류 범위별 선택

이럴 때 (현장 조건)권장 모델선택 이유
AC 0.5 A 한 점을 컴팩트하게 감지할 때AS1 컴팩트 케이스전선에 끼우는 고정 감지 모델입니다.
전류값을 다이얼로 맞출 때ASL선형 다이얼로 1~150 A를 설정합니다.
정해 둔 값으로 공장 출하할 때ASC현장 조절 없이 주문한 트립 전류로 출하합니다.
200 A를 넘는 AC 전류를 감지할 때ASXP-MS · ASXP-LS최대 800 A와 1600 A까지 다루는 분할 코어 모델입니다.
DC 전류를 감지할 때DS1 · DS3DC 전용 및 DC~400 Hz 홀 효과 모델입니다.

구성·옵션

출력 종류와 케이스
조합

항목내용
출력 종류NODC·NCDC, NOAC·NCAC, AADC, CCDC (FF만)
케이스FF·FT 솔리드 코어, SP 분할 코어
출력 옵션-03 (3 A @ 120 VAC), -15 (15 A @ 120 VAC)
부속품DIN 레일 브래킷 (옵션)

관련 제품

AS3와 함께 보는
AC 전류센싱 릴레이
