전원 배선 없이 전류만으로
모터 가동을 알리는 전류 릴레이

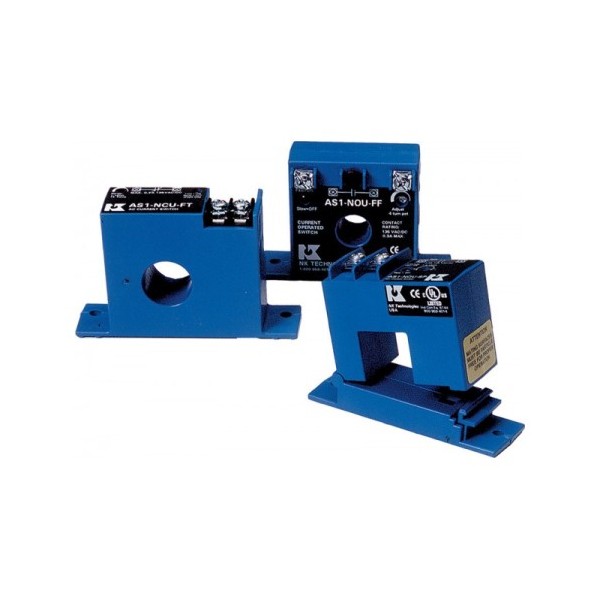

NK Technologies AS1 자체 전원 AC 전류센싱 릴레이

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AS1은 감지하는 전류에서 동작 전원을 얻는 자체 전원형 AC 전류센싱 릴레이(Current Sensing Relay, 전류 감시 스위치)입니다. 솔리드 코어는 1–150 A, 분할 코어는 1.75–150 A 범위에서 설정하며 N.O. 또는 N.C. 절연 출력으로 모터·팬·펌프의 가동 상태를 알립니다.

응답은 최대 120 ms로 온도 센서보다 전류 변화를 먼저 포착하고, 출력은 극성을 가리지 않아 배선이 단순합니다. 지연 없이 즉시 동작하며 히스테리시스는 5 %입니다. 이 릴레이는 (주)테솔이 국내에 공식 공급합니다.

1–150 A

솔리드 코어 설정 범위

1.75–150 A

분할 코어 설정 범위

240 VAC/VDC

N.O. 출력 제어 전압 상한

LED

접점 상태 표시

특징

전원 없이 동작하는
전류 감시

핵심 특징현장에서 달라지는 점
자체 전원전원 단자와 배선이 필요 없어 전선에 설치하기만 하면 동작하므로 설치 공수와 운전 비용이 줄어듭니다.
N.O.·N.C. 절연 출력전류 상승 시 닫히는 N.O.와 열리는 N.C. 중에서 경보나 인터록 회로에 맞는 쪽을 선택할 수 있습니다.
극성 무관 배선출력 배선의 극성을 따지지 않으므로 결선 실수에 따른 오동작이 없습니다.
GO 고정 트립 옵션설정 조절 없이 최소 전류가 흐르면 출력이 바뀌는 고정형이라 단순 가동 증명에 적합합니다.
빠른 응답온도 센서가 반응하기 전에 전류 변화를 포착하므로 히터 이상 같은 상태를 더 일찍 감지합니다.
LED 접점 표시접점 상태를 LED로 바로 읽어 제어함 앞에서 동작 여부를 판단합니다.

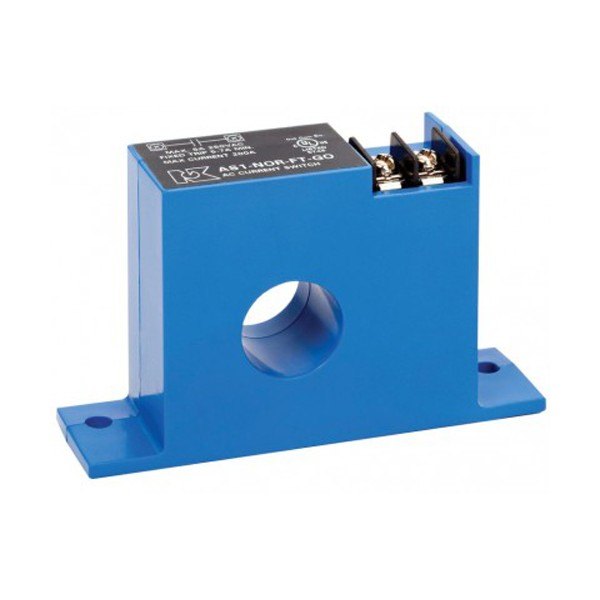

NK TECHNOLOGIES AS1 시리즈 - 관통 구멍과 단자대가 있는 솔리드 코어 센서 본체
관통 구멍과 단자대가 있는 솔리드 코어 센서 본체

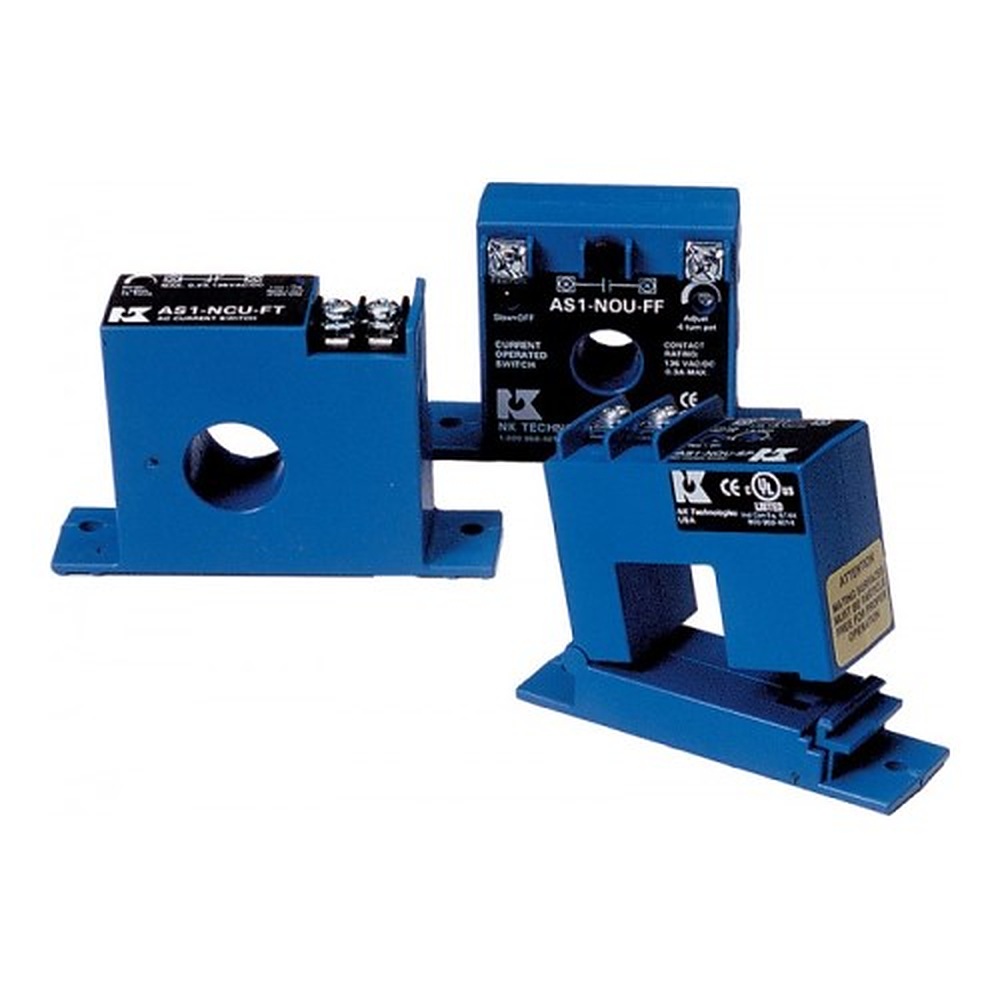

케이스 선택

FF·FT·SP 케이스
선택 기준

FF는 전면 단자 배선의 솔리드 코어, FT는 상단 단자 배선의 솔리드 코어, SP는 전선을 끊지 않고 끼우는 분할 코어입니다. 신설 배선에서는 제어함 단자 방향에 맞춰 FF나 FT를, 가동 중인 설비에 추가할 때는 SP를 고르세요. 분할 코어는 설정 하한이 1.75 A로 솔리드 코어보다 약간 높습니다.

설치 방식에 맞춰 고르는 세 가지 케이스

솔리드 코어는 전선을 센싱 창에 통과시켜 설치하고 분할 코어는 이음부를 열어 끼웁니다. 어느 쪽이든 패널에 나사 2개로 고정하거나 DIN 레일 브래킷으로 설치합니다.

출력 선택

N.O.·N.C. 출력과
GO 옵션 선택

전류가 흐를 때 접점을 닫으려면 AS1-NOU, 열려면 AS1-NCU를 선택합니다. GO 옵션은 설정을 조절하지 않는 고정형으로, 솔리드 코어는 0.75 A, 분할 코어는 1.25 A 이상의 전류가 흐르면 출력이 바뀝니다. 램프 회로 가동 증명처럼 정밀 설정이 필요 없는 용도에 적합합니다.

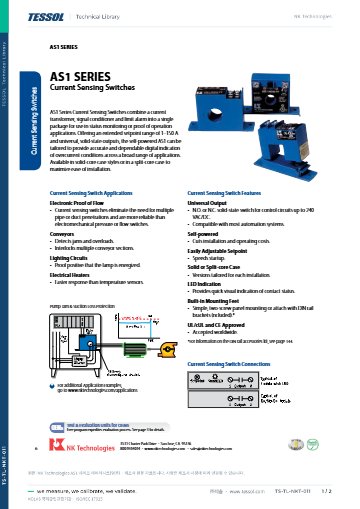

사양

케이스별 비교와
공통 사양

항목FFFTSP
코어 형태솔리드 코어솔리드 코어분할 코어
단자 방향전면 단자상단 단자해당 없음
설정 범위(조절형)1–150 A1–150 A1.75–150 A
GO 옵션 고정 트립 전류0.75 A0.75 A1.25 A
출력 바이패스 스위치(-Y39)해당 없음선택 사양(UL 비등재)해당 없음

시리즈 공통 사양

항목사양
전원없음(자체 전원)
출력 방식절연 솔리드스테이트 릴레이
출력 정격N.O. 0.15 A @ 240 VAC/VDC / N.C. 0.2 A @ 135 VAC/VDC
출력 극성극성 무관
꺼짐 상태 누설<10 µA
응답 시간최대 120 ms
시간 지연없음
히스테리시스5 %
과부하-GO(NOU) 500 A 6 s, 1000 A 1 s / 그 외 400 A 6 s, 1000 A 1 s
절연 전압1270 VAC 등급(UL 등재), 5 kV 시험
주파수 범위6–100 Hz
표시LED 접점 상태 표시(-NL 옵션은 LED 없음)
케이스 난연UL94 V-0
설치나사 2개 패널 고정 또는 DIN 레일 브래킷(구성품)
사용 환경-20 ~ 50 °C, 0–95 % RH (비응축)
인증UL/cUL, CE
주문 코드 예AS1-NOU-SP

활용 분야

가동 증명과
이상 전류 감지

  • 모터·팬·펌프 — 가동 상태를 접점 신호로 바꿔 상위 제어기에 전달합니다.
  • 컨베이어 — 걸림과 과부하를 감지하고 구간을 인터록으로 묶습니다.
  • 램프 회로 — 전류가 흐르는지를 증명 신호로 사용합니다.
  • 전기 히터 — 온도 센서보다 빠르게 전류 상태를 감지합니다.
  • 배관·덕트 — 펌프나 팬의 전류로 흐름 증명 신호를 만듭니다.

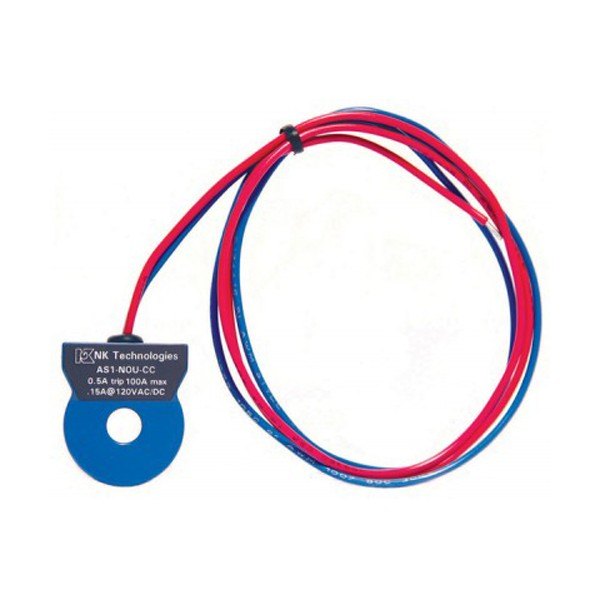

NK TECHNOLOGIES AS1 시리즈 - 원형 코어와 리드선이 연결된 센서 모습
원형 코어와 리드선이 연결된 센서 모습

선택 가이드

설치 조건별
AS1 케이스 선택

이럴 때권장 구성선택 이유
전선을 끊지 않고 달아야 할 때SP 분할 코어이음부를 열어 기존 전선에 끼웁니다.
솔리드 코어에 전면 단자로 배선할 때FF단자 결선을 전면에서 하며 제어함 단자 방향이 전면일 때 맞습니다.
솔리드 코어에 상단 단자로 배선할 때FT단자 결선을 상단에서 하며 제어함 단자 방향이 상단일 때 맞습니다.
전류가 흐르면 접점을 닫을 때AS1-NOU (N.O.)N.O. 출력은 전류 상승 시 닫힙니다.
전류가 흐르면 접점을 열 때AS1-NCU (N.C.)N.C. 출력은 전류 상승 시 열립니다.
설정을 조절하지 않고 쓸 때GO 고정형 옵션최소 전류가 흐르면 출력이 바뀝니다.

0.5 A 고정형은 AS1 컴팩트, 5.8 A 릴레이 출력형은 AS1 NOR-FT-GO가 별도 모델입니다.

구성·옵션

케이스와 옵션의
조합 코드

  • 케이스 — FF(솔리드 전면 단자), FT(솔리드 상단 단자), SP(분할 코어) 중에서 선택합니다.
  • 출력 — NOU(N.O.) 또는 NCU(N.C.) 중에서 선택합니다.
  • 옵션 — GO(고정 트립), NL(LED 없음), Y39(출력 바이패스 스위치, FT 전용, UL 비등재)를 선택합니다.
  • 설치 — 패널 나사 고정 또는 DIN 레일 브래킷이 구성에 포함됩니다.
