NK Technologies AS1 NOR-FT-GO 릴레이 출력 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AS1 NOR-FT-GO는 5.8 A에서 전기기계식 N.O. 릴레이가 닫히는 자체 전원형 Go/No-go AC 전류센싱 스위치(Current Sensing Switch)입니다. 팬·펌프·모터의 가동 신호를 릴레이 접점으로 바로 출력하고 작은 램프나 경보기는 직접 구동합니다.

접점이 5 A @ 250 VAC, 5 A @ 30 VDC까지 감당하므로 반도체 출력으로는 부족한 부하도 중간 릴레이 없이 제어합니다. 설정 전류가 출하 때 고정되고 전원 배선이 필요 없는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

5.8 A

고정 설정 전류(Go/No-go)

5 A @ 250 VAC

전기기계식 N.O. 접점 정격

120 ms

응답 시간

8 %

히스테리시스

특징

릴레이 접점으로
부하를 직접 구동

핵심 특징	현장에서 달라지는 점
Go/No-go 5.8 A 동작	전류가 5.8 A를 넘으면 접점이 닫혀 설정 작업 없이 가동 여부를 판정합니다.
전기기계식 릴레이 출력	접점이 작은 부하를 바로 제어하므로 중간 릴레이 배선이 줄어듭니다.
반도체 출력보다 큰 접점 용량	고체 접점으로는 감당하기 어려운 전류의 부하도 같은 모델로 구동합니다.
AC·DC 부하 제어	AC나 DC 부하를 5 A까지 직접 제어해 표시등과 경보 회로 구성이 단순합니다.
감지 전류에서 얻는 전원	전선 전류로 동작하므로 전원 배선이 필요 없습니다.
본체 발과 DIN 브래킷 설치	본체 설치 발로 패널에 바로 고정하거나 DIN 브래킷을 달아 제어반 배치에 맞게 설치할 수 있습니다.

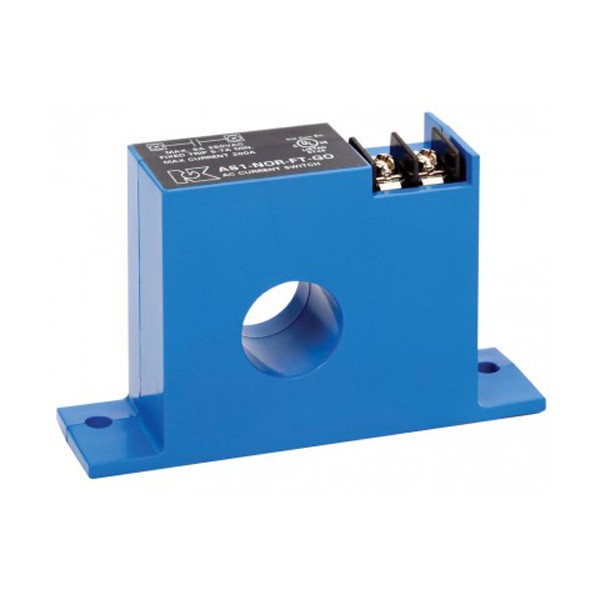

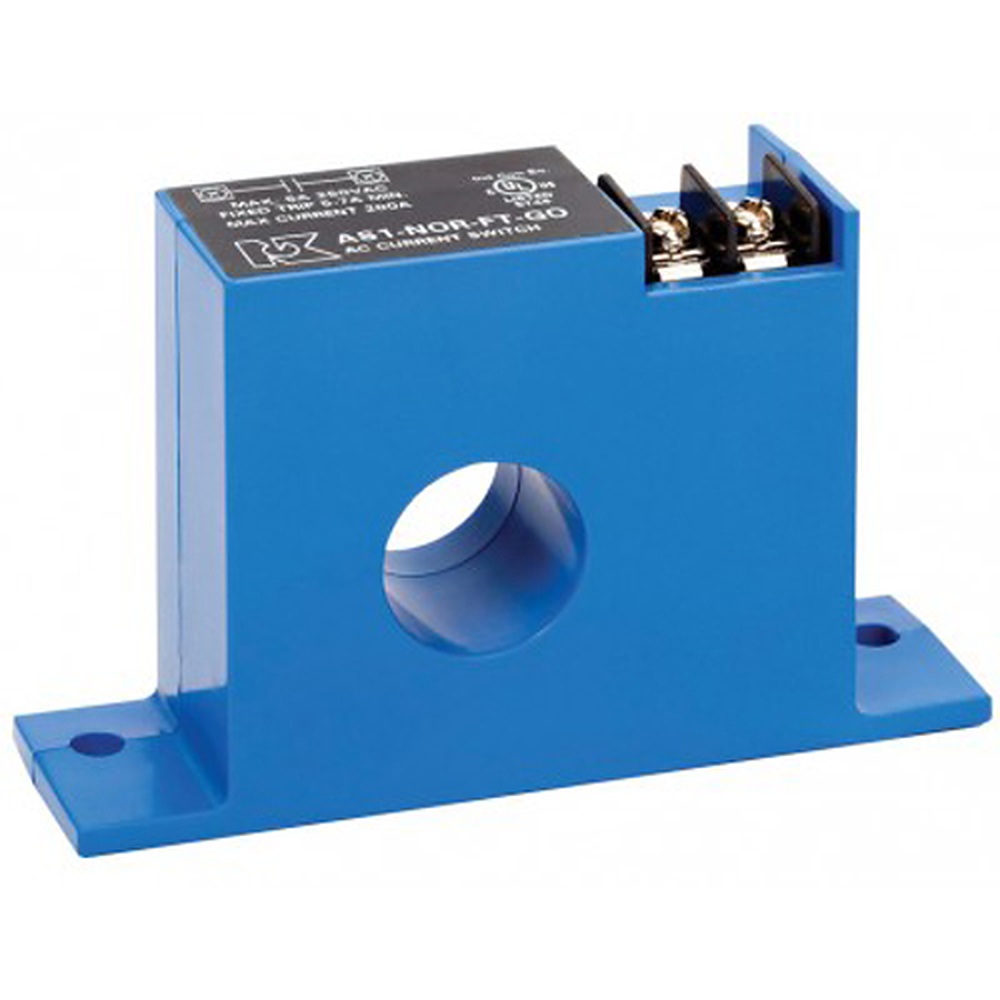

관통 구멍과 단자대가 있는 파란색 전류 스위치

접점 용량

릴레이 출력과
다중 권선 주의

접점은 전기기계식 SPST N.O.이며 5 A @ 250 VAC와 5 A @ 30 VDC를 감당합니다. DC 부하는 30 VDC 한도 안에서 5 A까지이므로, 더 높은 DC 전압의 부하는 정격 범위를 먼저 확인해야 합니다.

5.8 A는 전선을 한 번 통과시켰을 때의 값입니다. 전선을 여러 번 감으면 창을 지나는 전류가 늘어 실제 동작 전류가 5.8 A보다 낮아지므로, 기준을 유지하려면 한 번만 통과시키세요.

5.8 A 고정 출하 설정

설정 전류를 조절하는 다이얼이 없어 현장에서 오설정할 가능성이 없습니다. 다른 전류 기준이 필요하면 1~150 A 범위에서 조절하는 AS1을 사용하고, 이 모델은 기준이 5.8 A로 확정된 장비에 적용합니다.

사양

5.8 A 고정 릴레이
주요 사양

항목	사양
설정 전류	5.8 A Go/No-go (출하 설정, 조절 불가)
전원	없음 (자체 전원)
출력 방식	전기기계식 SPST 릴레이, N.O.
출력 정격	5 A @ 250 VAC, 5 A @ 30 VDC
응답 시간 / 시간 지연	120 ms / 없음
히스테리시스	8 %
과부하	400 A 6 s, 1000 A 1 s
주파수 범위	6~100 Hz
절연 전압	UL 1270 VAC 등급, 5 kV 시험
케이스	FT 솔리드 코어, 상단 단자만 (분할 코어 없음), UL94 V-0 난연
사용 환경	-20 ~ 50 °C, 0~95 % RH (비응축)
승인	UL/cUL
설치	본체 설치 발 패널 고정 또는 DIN 호환 브래킷

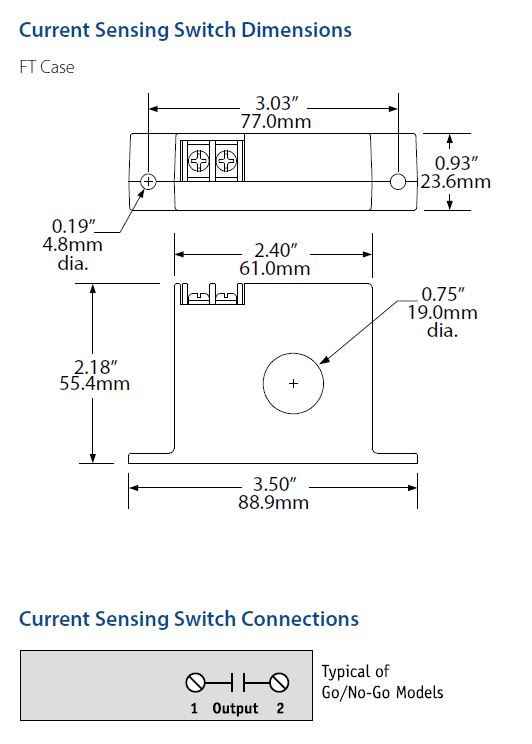

센싱 스위치 외형 치수와 접점 연결 도면

활용 분야

릴레이 접점이 필요한
가동 감시

모터 운전 상태 신호 — 가동 여부를 릴레이 접점으로 제어반에 전달합니다.
팬·펌프 가동 감시 — 5.8 A 기준으로 정상 운전 여부를 판정합니다.
소형 램프·경보기 구동 — 접점으로 램프와 경보기를 직접 구동합니다.
제어반 신호 연결 — 릴레이 접점으로 다른 제어 회로에 신호를 전달합니다.

선택 가이드

설정과 지연
요구별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
설정 전류를 바꿔야 할 때	AS1	1~150 A를 조절합니다.
기동 지연이 필요할 때	ASX · ASXP	시간 지연을 조절하는 모델입니다.
기동 지연과 릴레이 출력이 같이 필요할 때	ASXP	외부 전원 릴레이 출력과 지연을 함께 갖춥니다.
5.8 A 고정과 릴레이 출력이 필요할 때	AS1 NOR-FT-GO	전기기계식 N.O. 접점으로 5 A 부하를 구동합니다.

구성·옵션

단일 모델 구성

항목	내용
설정 전류	5.8 A 고정 (출하 설정)
케이스	FT 솔리드 코어, 상단 단자만
출력	전기기계식 N.O. 릴레이 1개
설치	본체 설치 발 또는 DIN 호환 브래킷

NOR-FT-GO와 함께 보는
AC 전류센싱 스위치

AS1 NOR-FT-GO의 설정 전류를 바꿀 수 있습니까?
바꿀 수 없습니다. 5.8 A 고정이며, 조절이 필요하면 AS1(1~150 A)을 검토하세요.
NOR-FT-GO의 릴레이 정격은 얼마입니까?
5 A @ 250 VAC, 5 A @ 30 VDC입니다. DC 부하는 30 VDC 이하에서 5 A까지로 한정됩니다.
NOR-FT-GO에도 분할 코어가 있습니까?
아니요, 솔리드 코어, 상단 단자(FT) 케이스만 있어 전선을 관통시켜 설치합니다.
전선을 여러 번 감아도 같은 전류에서 동작합니까?
아닙니다. 여러 번 감으면 실제 동작 전류가 5.8 A보다 낮아지므로 한 번만 통과시키세요.
설치는 어떻게 합니까?
본체 설치 발로 패널에 고정하거나 DIN 호환 브래킷을 달아 설치합니다.
