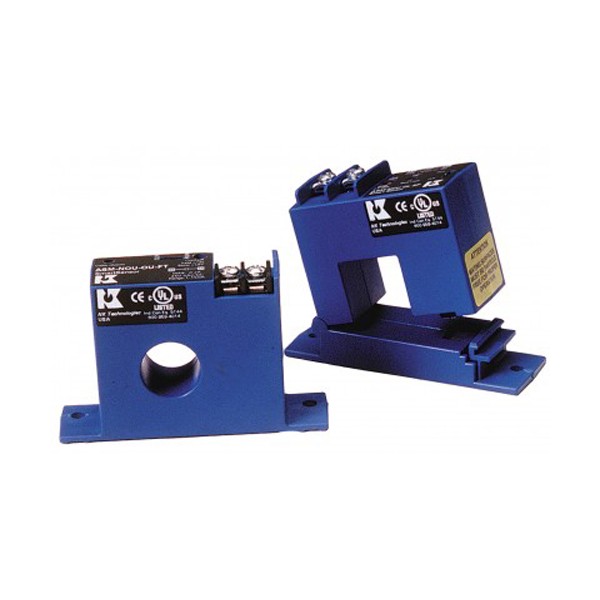

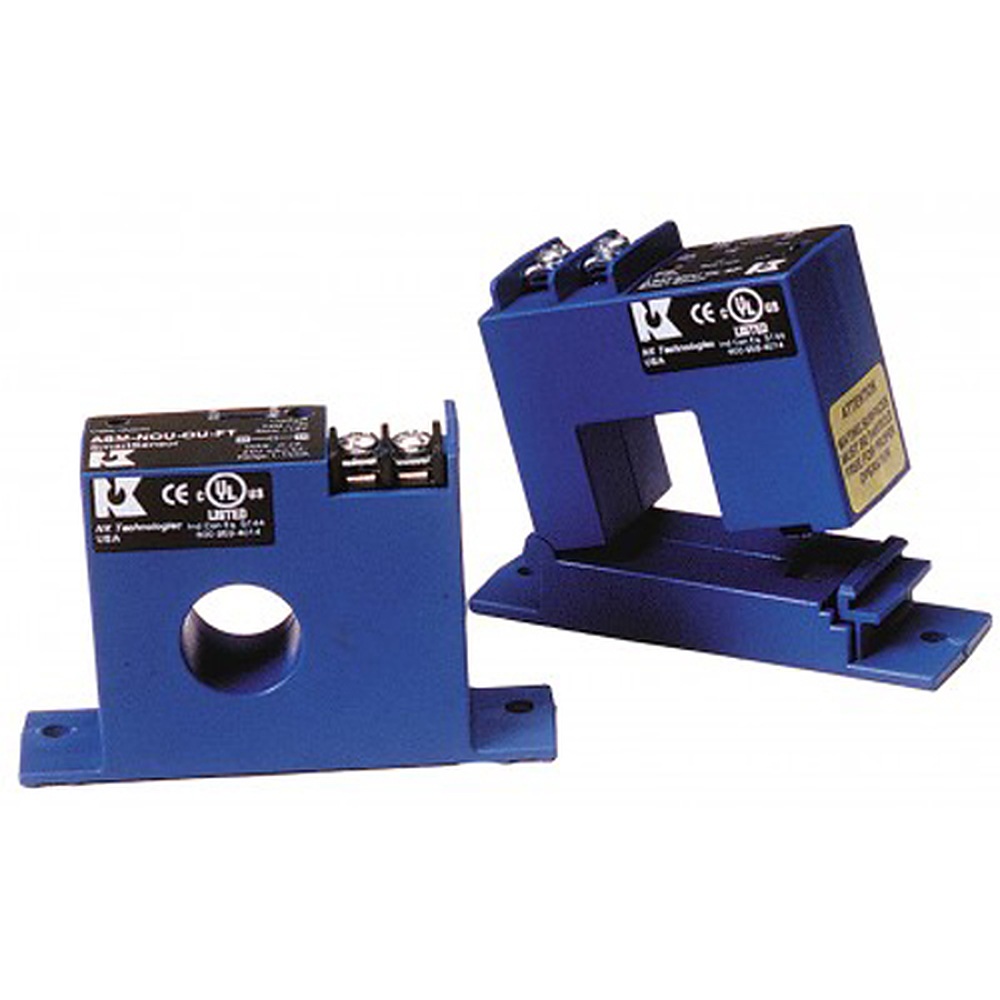

NK Technologies 전류 센싱 스위치

MODEL
ASM 시리즈
브랜드
NK TECHNOLOGIES

정상 전류를 스스로 학습해⁣ 이탈을 알리는 전류센싱 스위치

NK Technologies ASM 자가 학습 AC 전류센싱 스위치⁣ 설정 범위 : 솔리드 코어 1.5~150 A⁣ 출력 정격 : 0.30 A @ 135 VAC/VDC⁣ 꺼짐 상태 누설 : 10 µA 미만

견적 받기

NK Technologies 한국 독점 공급 파트너

NK Technologies ASM은 정상 운전 전류를 스스로 학습하는 자체 전원형 AC 전류센싱 스위치(Self-Calibrating AC Current Sensor)입니다. 모터나 펌프 전류가 학습값의 85~125 % 범위를 벗어나면 출력이 바뀌므로 설정값 입력 없이 과부하·저부하를 감시합니다.

부하가 안정적으로 운전되면 몇 초 안에 정상 전류 수준을 학습하므로 현장 설정 작업이 없고, 응답 시간은 200 ms입니다. 감지 회로에서 전원을 받는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

85 ~ 125 %

정상 전류 대비 출력 전환 구간

1.5 ~ 150 A

솔리드 코어 학습 범위

2.8 ~ 150 A

분할 코어 학습 범위

OL · UL · OU

과부하·저부하·겸용 동작

특징

설정값 입력 없이⁣ 정상 전류를 기준으로

핵심 특징현장에서 달라지는 점
자가 학습 트립 지점운전 중인 부하의 정상 전류를 기준으로 트립 지점을 잡으므로 부하마다 설정값을 계산하는 번거로움이 없습니다.
OL·UL·OU 동작 선택과부하만, 저부하만, 둘 다 감지하는 구성 중에서 감시 목적에 맞게 고릅니다.
빠른 기동설정 과정이 없어 기동과 설치 시간이 줄어듭니다.
AC·DC 겸용 출력AC와 DC 자동화 시스템의 제어 회로에 모두 연결할 수 있습니다.
FT·SP 케이스솔리드 코어(FT)와 분할 코어(SP) 중에서 배선 작업 방식에 맞춰 선택합니다.
감지 전류에서 얻는 전원별도 전원선이 없어 모터 제어함 안 배선이 단순합니다.

동작 선택

과부하와 저부하⁣ 감시 방식 선택

OL은 정상 전류보다 올라가는 과부하만, UL은 내려가는 저부하만, OU는 양쪽을 모두 감지합니다. 컨베이어의 걸림은 OL, 펌프의 흡입 손실이나 벨트 끊김처럼 부하가 사라지는 상황은 UL로 감시하고, 두 가지가 모두 우려되면 OU를 선택합니다.

유체 흐름 확인에도 활용합니다. UL 구성은 파이프나 덕트에 구멍을 내지 않고 전기적으로 흐름 유무를 확인하므로 기계식 압력·유량 스위치를 대체할 수 있습니다.

학습 완료 시점

학습은 부하가 정상 운전 상태에 도달한 뒤 몇 초 안에 끝납니다. 이후 전류가 정상값의 85 % 아래로 내려가거나 125 %를 넘으면 모델 동작 방식에 따라 출력이 바뀝니다.

사양

자가 학습형 AC⁣ 주요 사양

항목사양
설정 범위솔리드 코어 1.5~150 A, 분할 코어 2.8~150 A (자가 학습)
트립 지점정상 운전 전류의 85~125 % 범위에서 출력 전환
출력 동작OL 과부하, UL 저부하, OU 과·저부하 겸용
전원없음 (자체 전원)
출력 방식절연 솔리드스테이트 릴레이, N.O. 또는 N.C.
출력 정격0.30 A @ 135 VAC/VDC, 극성 무관
꺼짐 상태 누설10 µA 미만
응답 시간 / 시간 지연200 ms / 없음
히스테리시스5 %
과부하500 A 6 s, 1000 A 1 s
주파수 범위6~100 Hz
절연 전압UL 1270 VAC 등급, 5 kV 시험
케이스FT 솔리드 코어(상단 단자), SP 분할 코어, UL94 V-0 난연
사용 환경-20 ~ 50 °C, 0~95 % RH (비응축)
승인UL/cUL, CE
부속DIN 레일 어댑터 (분할 코어 포함)

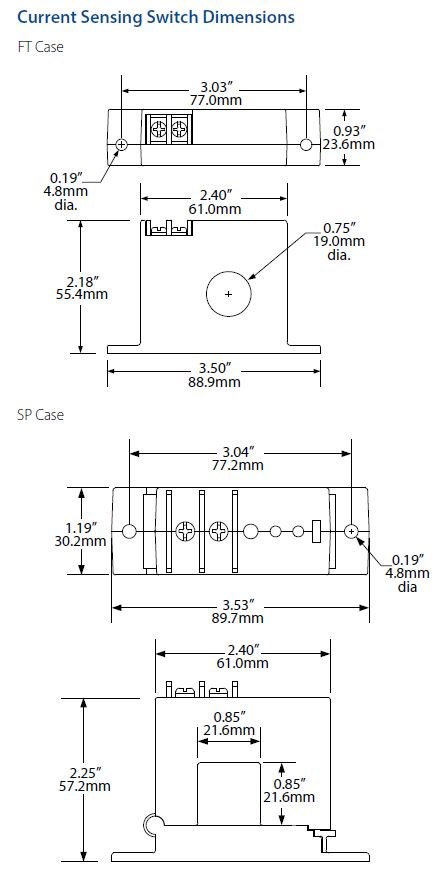

NK TECHNOLOGIES ASM 시리즈 - 센싱 스위치 케이스 종류별 외형 치수도
센싱 스위치 케이스 종류별 외형 치수도

활용 분야

컨베이어와 펌프의⁣ 부하 이상 감시

  • 컨베이어 — OL 구성으로 걸림과 과부하를 감지하고 구간 사이를 인터록합니다.
  • 펌프 보호 — OU 구성으로 과부하(걸림)와 저부하(흡입 손실)를 함께 감시합니다.
  • 유체 흐름 확인 — UL 구성으로 배관을 건드리지 않고 전기적으로 흐름 유무를 판정합니다.
  • AC 제어반 상태 신호 — DC 입력 PLC와 제어기에도 접점 신호로 연결합니다.

선택 가이드

학습형과 다른 방식의⁣ AC 모델 비교

이럴 때 (현장 조건)권장 모델선택 이유
설정 없이 정상 전류에 맞추고 싶을 때ASM정상 운전 전류를 자가 학습합니다.
전류값을 직접 맞추고 싶을 때AS11~150 A를 조절합니다.
기동 지연이 필요할 때ASX · ASXP시간 지연을 조절하는 모델입니다.
공장 설정값으로 출하할 때ASC주문한 트립 전류에 고정됩니다.

구성·옵션

동작 방식과 케이스⁣ 조합

항목내용
품번 예시ASM-NOU-OL-SP (N.O., 과부하, 분할 코어)
케이스FT 솔리드 코어(상단 단자), SP 분할 코어
동작 방식OL 과부하, UL 저부하, OU 과·저부하 겸용
출력절연 솔리드스테이트 N.O.(NOU) 또는 N.C.(NCU)
전원자체 전원
