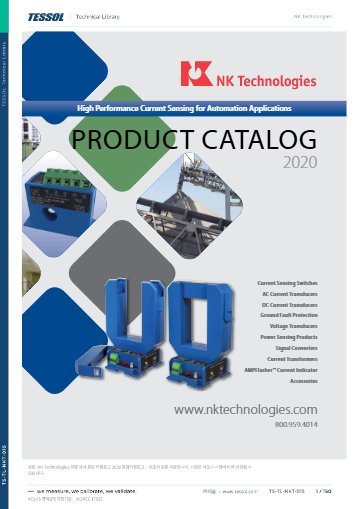

제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

대형 모터·발전기 부하를
분할 코어로 감시하는 전류 릴레이

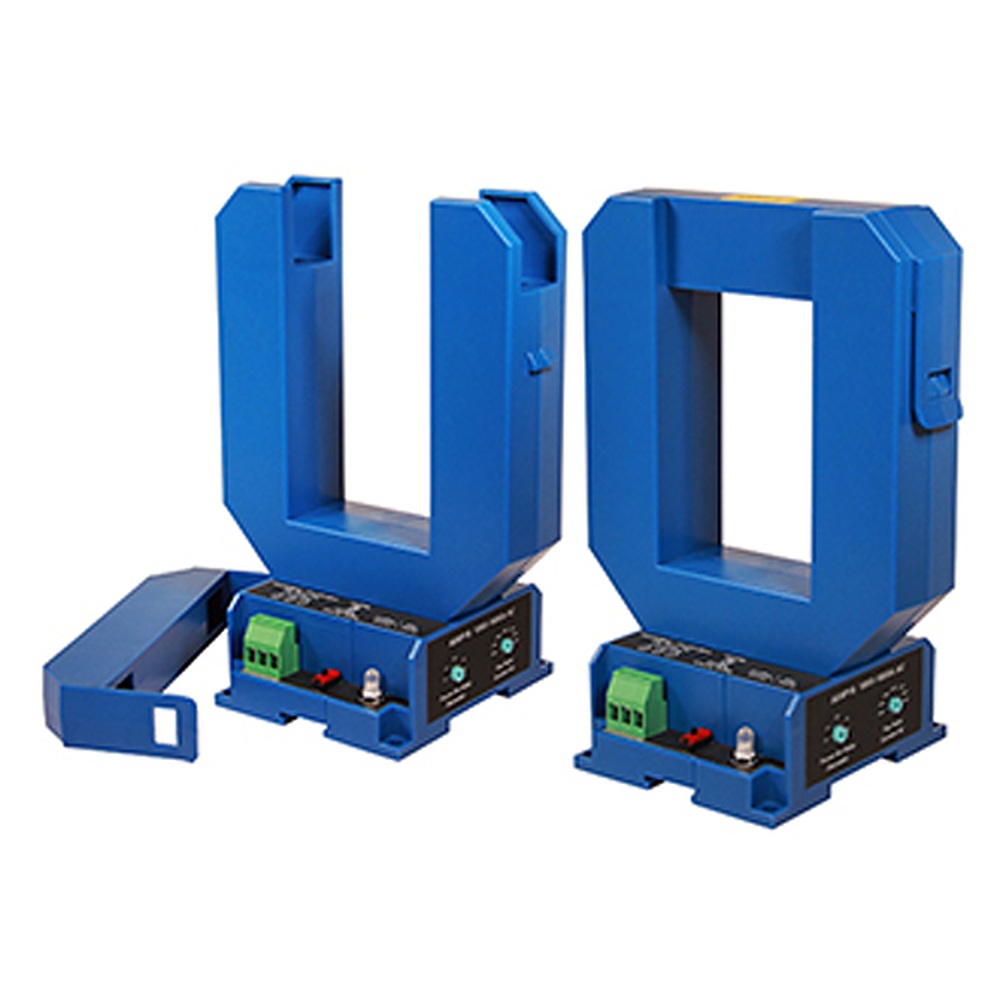

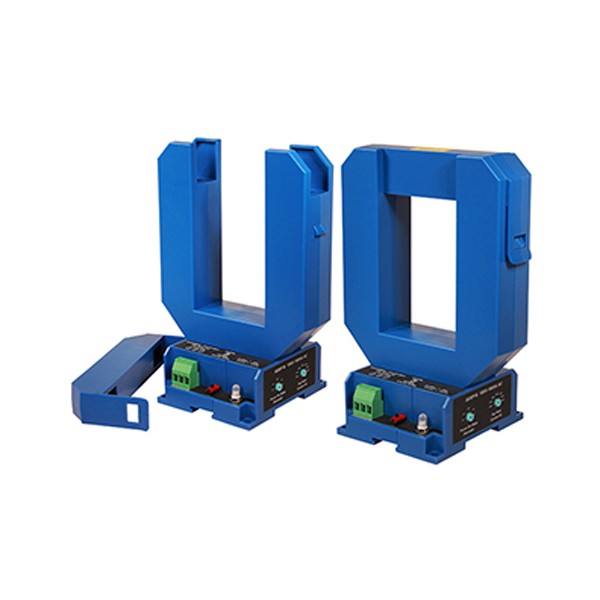

NK Technologies ASXP-LS 대형 분할 코어 전류센싱 릴레이

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASXP-LS는 버스바나 한 상에 여러 가닥인 도체를 감싸 200–1600 A를 감지하는 대형 분할 코어 AC 전류센싱 릴레이(Split-Core Current Sensing Relay)입니다. 외부 전원으로 SPDT 릴레이를 구동하며 대형 모터와 발전기 부하를 정지하지 않고 감시합니다.

변류기와 신호 조정 회로가 본체에 일체로 들어 있어 별도 변류기 결선이 없습니다. 시작 지연은 0.5–16 s에서 조절하며 응답은 최대 900 ms입니다. 이 릴레이는 (주)테솔이 국내에 공식 공급합니다.

200–1600 A

네 범위로 나뉜 입력 전류

1270 VAC

절연 등급

10–100 Hz

감시 가능한 주파수 범위

SPDT

노멀·페일세이프 선택 릴레이

특징

대형 분할 코어로
부하 정지 없이 설치

핵심 특징	현장에서 달라지는 점
대형 분할 코어	굵은 버스바와 한 상에 여러 가닥으로 나뉜 도체를 한꺼번에 감싸므로 도체를 분리하는 공사 없이 설치합니다.
N.O.·N.C. 두 접점	릴레이 접점 두 개로 알람과 인터록을 구성해 상위 제어 장치에 직접 연결합니다.
노멀·페일세이프 선택	전원 상실 때 릴레이가 취할 동작을 노멀과 페일세이프 중에서 정할 수 있어 안전 회로의 요구 조건에 대응합니다.
1회전 설정과 라벨 표시	포텐셔미터 한 개로 맞추고 설정값은 라벨에서 읽으므로 점검 때 별도 계측 없이 확인합니다.
시작 지연	돌입 전류 구간을 지연으로 넘겨 대형 모터 기동 때의 거짓 알람을 피합니다.
DIN 레일·패널 고정	스냅 결합 방식의 DIN 레일 설치와 나사 고정 패널 설치 중 배전반 구성에 맞는 쪽을 선택할 수 있습니다.

범위 선택

네 범위 중
정격에 맞는 코드

입력 범위는 코드 8·10·12·16으로 나뉘며 범위끼리 일부 겹치므로, 감시할 정상 전류가 범위의 중간쯤에 오고 최대 전류가 상한 아래에 들어오는 코드를 고릅니다. 상한이 1600 A인 코드 16은 정상 전류가 1000 A를 넘는 대형 부하에 해당합니다.

범위 코드와 설정값 라벨

설정값은 전면 라벨에 인쇄되고 1회전 포텐셔미터가 이를 조절합니다. LED가 녹색이면 정상 범위, 적색이면 설정 초과이며 소등은 무전원 또는 범위 20 % 미만 상태입니다.

설치 검토

외형 크기와
배전반 공간 확인

LS 케이스는 외형이 약 177 × 122 mm로 중형 MS보다 커서 배전반 안에 설치 공간과 도체 이격을 먼저 확보해야 합니다. 베이스 단자로 전원과 릴레이 출력을 결선하므로 전선 인입 방향도 함께 검토하세요.

사양

200–1600 A
네 범위 비교 사양

항목	ASXP8-LS	ASXP10-LS	ASXP12-LS	ASXP16-LS
입력 범위	200–800 A	400–1000 A	600–1200 A	1000–1600 A
주문 코드 범위 번호	8	10	12	16

시리즈 공통 사양

항목	사양
전원	120 VAC (108–132 V) 또는 24 VAC/DC (22–36 V)
소비 전력	<4 VA
출력 방식	전기기계식 SPDT 릴레이(Form C)
출력 정격	1 A @ 120 VAC, 2 A @ 30 VDC (최대)
출력 동작	노멀 또는 페일세이프 선택
시작 지연	0.5–16 s (조절식)
응답 시간	최대 900 ms
히스테리시스	5 %
상태 표시	2색 LED: 녹색 = 전원 켜짐·범위 안 / 적색 = 설정 초과 / 꺼짐 = 전원 없음 또는 범위의 20 % 미만
절연 전압	1270 VAC 등급(UL 등재), 5 kV 시험
주파수 범위	10–100 Hz
케이스	LS 분할 코어, 베이스 단자, UL94 V-0 난연, 외형 약 177 × 122 mm
설치	DIN 레일 또는 패널 나사 고정
설정 방식	1회전 포텐셔미터, 설정값 라벨 표시
사용 환경	-20 ~ 50 °C, 0–95 % RH (비응축)
인증	UL/cUL, CE
주문 코드 예	ASXP8-SDT-24U-LS

활용 분야

대형 부하와
발전 설비 현장

대형 모터·분쇄기 — 가동 상태를 접점 신호로 상위 제어기에 알립니다.
컨베이어 구간 인터록 — 구간별 전류 신호로 정지 순서를 묶습니다.
급수 계통 — 토출구 개방이나 필터·흡입구 막힘으로 달라지는 전류를 감지합니다.
발전기 — 부하 차단 신호를 출력해 과부하를 방지합니다.

선택 가이드

대형 LS와 중형 MS
모델 비교

이럴 때	권장 모델	선택 이유
800 A를 넘는 대형 부하를 감시할 때	NK ASXP-LS	200–1600 A를 감시하며 주파수는 10–100 Hz입니다.
800 A 이하 중형 부하를 감시할 때	NK ASXP-MS	50–800 A를 감시하며 주파수는 6–100 Hz로 더 낮은 대역까지 다룹니다.
80 A 이하 솔리드 코어로 충분할 때	NK ASXP	1–80 A 범위의 솔리드 코어 릴레이입니다.

구성·옵션

범위와 전원의
조합 코드

범위 — 8, 10, 12, 16 중에서 입력 전류 범위를 선택합니다.
전원 — 24U(24 VAC/DC) 또는 120(120 VAC) 중에서 선택합니다.
출력 — SDT(SPDT 릴레이)이며 동작은 노멀 또는 페일세이프 중에서 선택합니다.
케이스 — LS 분할 코어이며 DIN 레일 또는 패널에 설치합니다.

ASXP-LS와 함께 보는
전류센싱 릴레이

ASXP-MS와 무엇이 다릅니까?
감시 가능한 전류 상한이 다릅니다. MS는 최대 800 A, LS는 최대 1600 A이며 LS는 외형이 더 커서 설치 공간이 더 필요합니다.
ASXP-LS로 펌프 이상도 감지할 수 있습니까?
네, 토출구가 열리거나 필터와 흡입구가 막혀 전류가 달라지면 감지합니다. 급수 계통에서는 시작 지연을 길게 두어 기동 구간을 넘기세요.
ASXP-LS를 설치하려면 전선을 끊어야 합니까?
아니요, 분할 코어라 기존 도체 위에 끼워서 설치합니다. 코어 이음부가 완전히 닫히는지 설치 후 점검하세요.
ASXP-LS의 전원은 어떻게 공급합니까?
외부 전원이 필요하며 120 VAC 또는 24 VAC/DC를 사용합니다. 소비 전력은 4 VA 미만입니다.
