DC 100 A급 회로의 경보값을
세 구간 중 골라 맞추는 스위치

NK Technologies DS3 홀 효과 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies DS3은 홀 효과 센서, 신호 변환, 한계 경보를 한 케이스에 담은 전류센싱 스위치(Current Sensing Switch)입니다. DC와 400 Hz까지의 AC 전류가 설정값에 이르면 SPDT 릴레이 또는 반도체 접점이 동작하며, DC 2~100 A급 회로에 사용합니다.

히스테리시스가 설정값의 5 %로 연동되므로 설정점 부근에서 접점이 떨리지 않고 정밀하게 제어하며, 응답이 80 ms로 빨라 짧은 과전류도 감지합니다. 1차 전류가 아무리 커도 센서가 손상되지 않는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

2 ~ 100 A

DC 설정 범위(3단계 조절)

400 Hz

감지 주파수 상한(DC부터)

SPDT · N.O.

릴레이 또는 반도체 출력

12 · 24 V

AC/DC 전원 선택

특징

하나의 모델로
세 전류 구간

핵심 특징현장에서 달라지는 점
점퍼로 고르는 3개 설정 구간설비마다 정상 전류가 다른 현장에서 구간만 바꿔 같은 모델을 재사용하므로 예비품 종류가 줄어듭니다.
DC에서 400 Hz까지 감지DC와 AC가 섞인 설비도 한 모델로 감시하므로 센서 종류를 나눠 준비하지 않아도 됩니다.
홀 효과 센서 일체형센서, 신호 변환, 한계 경보가 한 패키지에 들어 있어 별도 변환기와 릴레이를 배선할 필요가 없습니다.
설정값에 비례하는 히스테리시스설정값의 5 %를 적용하므로 낮은 구간에서도 설정점 부근 채터링을 줄입니다.
입력과 분리된 출력출력이 입력 회로와 전기적으로 분리되어 배선이 단순하고 제어 회로를 보호합니다.
산업 환경 설계-20 ~ 50 °C 범위의 열악한 산업 현장에서 사용하도록 설계되어 제어반과 기계 옆에 설치할 수 있습니다.

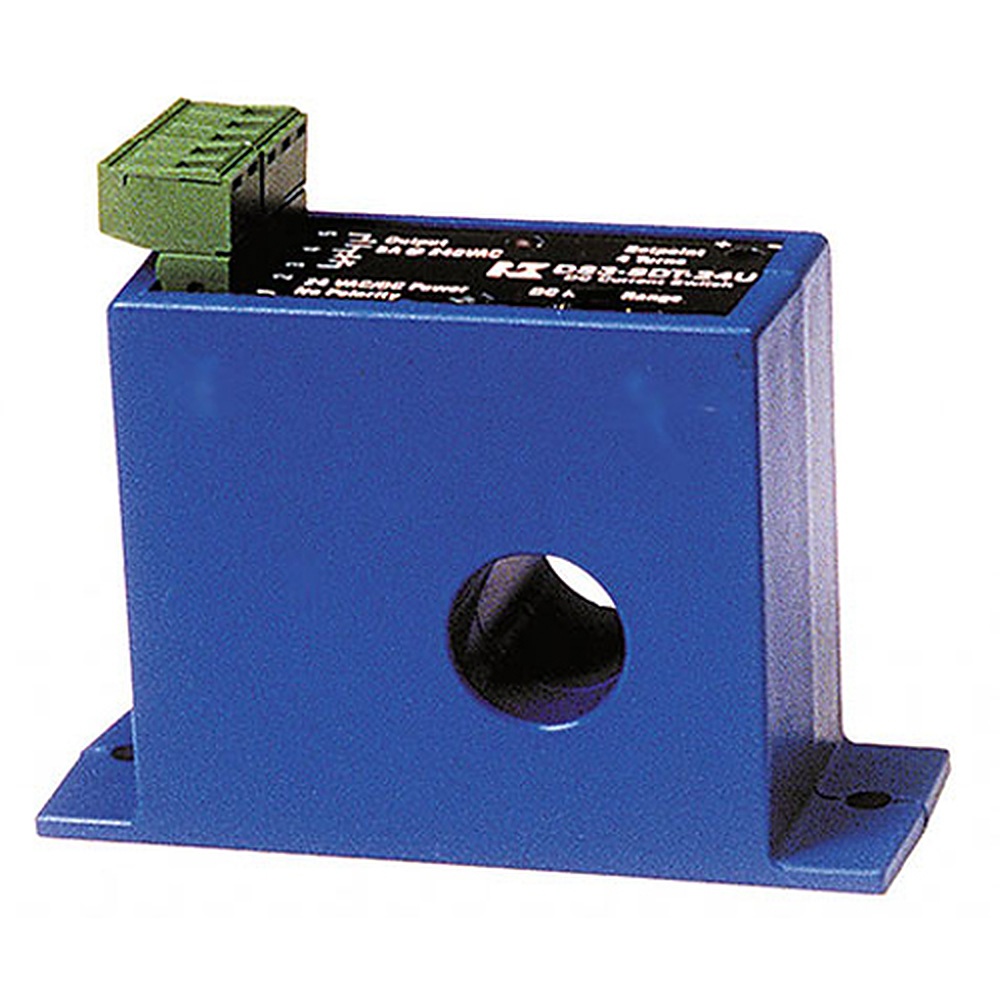

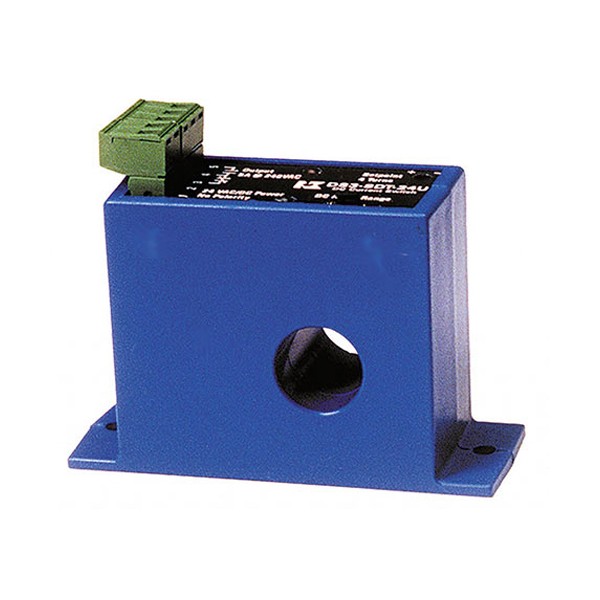

NK TECHNOLOGIES DS3 시리즈 - 관통 구멍과 단자대가 있는 파란색 전류 센싱 스위치
관통 구멍과 단자대가 있는 파란색 전류 센싱 스위치

설정 범위

점퍼 구간과
AC·DC 설정값

DC 설정 범위는 2~20 A, 10~50 A, 20~100 A이며 점퍼로 구간을 고른 뒤 그 안에서 연속 조절합니다. 같은 구간을 AC 전류에 적용하면 2~14 A, 10~35 A, 20~70 A로 좁아지므로 AC 부하를 감시할 때는 AC 값을 기준으로 구간을 골라야 합니다.

정상 운전 전류가 구간의 한쪽 끝에 몰리면 조절이 거칠어집니다. 정상 전류가 구간 안쪽에 오는 범위를 선택하면 경보점을 여유 있게 설정할 수 있습니다.

출력·전원 코드

릴레이와 반도체,
12·24 V 선택

출력 방식과 전원 전압은 주문 코드로 정합니다

SDT는 SPDT 릴레이로 5.0 A @ 240 VAC, 5.0 A @ 30 VDC까지 직접 구동하고, NOU는 반도체 N.O.로 0.15 A @ 240 VAC/VDC를 출력합니다. 전원은 24U(24 VAC/DC)와 12U(12 VAC/DC) 중에서 고르며 소비전력은 2 VA 미만입니다.

사양

DC 2~100 A 3구간
DS3 상세 사양

항목사양
설정 범위 (DC)2~20 A, 10~50 A, 20~100 A (점퍼 선택, 조절식)
설정 범위 (AC)2~14 A, 10~35 A, 20~70 A
감지 방식 / 주파수홀 효과 센서 + 신호 변환 + 한계 경보 / DC~400 Hz
전원주문 코드로 선택: 24U = 24 VAC/DC, 12U = 12 VAC/DC, 2 VA 미만
출력 방식절연 솔리드스테이트 또는 릴레이 접점
출력 정격 (릴레이, SDT)SPDT 5.0 A @ 240 VAC, 5.0 A @ 30 VDC
출력 정격 (반도체, NOU)N.O. 0.15 A @ 240 VAC/VDC
꺼짐 상태 누설반도체 10 µA 미만 / 릴레이 없음
응답 시간 / 시간 지연최대 80 ms / 없음
히스테리시스5 % (설정값 기준)
절연 전압UL 1270 VAC 등급, 3 kV 시험
케이스솔리드 코어, 창 지름 0.75 in (19.0 mm), UL94 V-0 난연
단자압력판 나사 단자, 12~22 AWG
사용 환경-20 ~ 50 °C, 0~95 % RH (비응축)
승인UL/cUL, CE
설치나사 2개로 패널 고정, DIN 레일 어댑터 부속

활용 분야

직류·교류 혼재
설비의 전류 감시

  • 모터·펌프·팬·히터 설비 — 가동 상태와 흐름 유무를 접점으로 판정합니다.
  • 용접기·도금 설비와 대형 구동 모터 — DC 대전류 구간의 과전류를 감시합니다.
  • PLC 상태 입력 — 설정 구간을 정상 전류에 맞춰 상태 신호를 생성합니다.
  • 통신 시설·전원 장치 — 정류기 출력 전류의 저전류 경보를 구성합니다.

선택 가이드

감지 구간과
전류 종류별 선택

이럴 때 (현장 조건)권장 모델선택 이유
DC 0.75 A 한 점만 감지할 때DS1출하 고정 감지점의 단순한 DC 전용 모델입니다.
DC 20~400 A 구간을 감지할 때DS1-FD대구경 관통 구멍으로 큰 DC 전류를 다룹니다.
AC 전류를 자체 전원으로 감지할 때AS3전원 없이 3개 구간을 조절하는 AC 전용입니다.
AC 0.5 A 한 점을 전선에 끼워 감지할 때AS1 컴팩트 케이스24 in 리드선이 달린 고정 감지 모델입니다.

구성·옵션

출력과 전원 전압별
주문 품번

품번출력전원
DS3-SDT-24USPDT 릴레이24 VAC/DC
DS3-SDT-12USPDT 릴레이12 VAC/DC
DS3-NOU-24U반도체 N.O. (AC/DC)24 VAC/DC
DS3-NOU-12U반도체 N.O. (AC/DC)12 VAC/DC
