NK Technologies 전류 센싱 스위치

Name: NK Technologies 전류 센싱 스위치
Brand: NK TECHNOLOGIES
SKU: 2035

DC 전류가 0.75 A에 이르면
접점이 닫히는 전류 스위치

NK Technologies DS1 DC 전류센싱 스위치

NK Technologies DS1은 관통 구멍을 지나는 DC 전류가 0.75 A에 이르면 절연 솔리드스테이트 N.O. 접점이 닫히는 DC 전류센싱 스위치(Current Sensing Switch)입니다. 모터·펌프·히터의 가동 여부를 PLC 입력 신호로 변환합니다.

응답 시간은 최대 600 ms이고 입력과 출력 사이는 3 kV 시험으로 절연되어 있어, 감시 대상 회로와 제어 회로가 전기적으로 완전히 분리됩니다. 션트와 릴레이를 따로 조합하던 구성을 부품 하나로 대신하는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

출하 고정 감지 전류

출력 접점 정격(28~30 VDC 이하)

외부 전원 전압

연속 과부하 허용

핵심 특징	현장에서 달라지는 점
DC 0.75 A 고정 감지점	감지 전류가 출하 시 정해져 있어 현장 조절 과정이 없고, 저전류 DC 부하의 가동 여부를 같은 기준으로 판정합니다.
감지 회로와 제어 회로의 분리	관통 구멍에 넣은 도체는 제어 회로와 전기적으로 이어지지 않으므로 션트 방식에서 문제가 되는 회로 간 간섭을 줄입니다.
DC 전압 무관 감지	관통 구멍에 들어가는 도체라면 회로의 DC 전압과 상관없이 같은 방식으로 감시하므로 전압이 다른 여러 설비에 하나의 모델을 적용할 수 있습니다.
부하 인터록	한 부하가 켜져 있는 동안 다른 부하가 켜지지 않도록 묶어 두 설비의 동시 기동을 막습니다.
나사 2개 고정과 DIN 레일 어댑터	본체 설치 발을 나사 2개로 고정하거나 부속 어댑터로 레일에 장착하므로 제어반 설치 시간이 짧습니다.

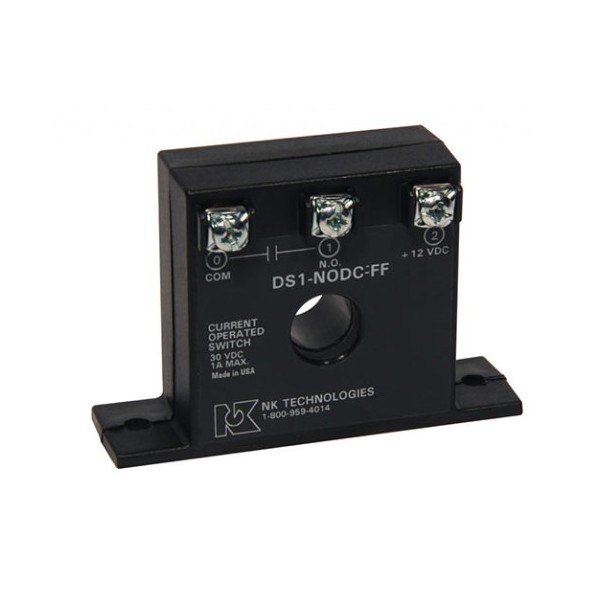

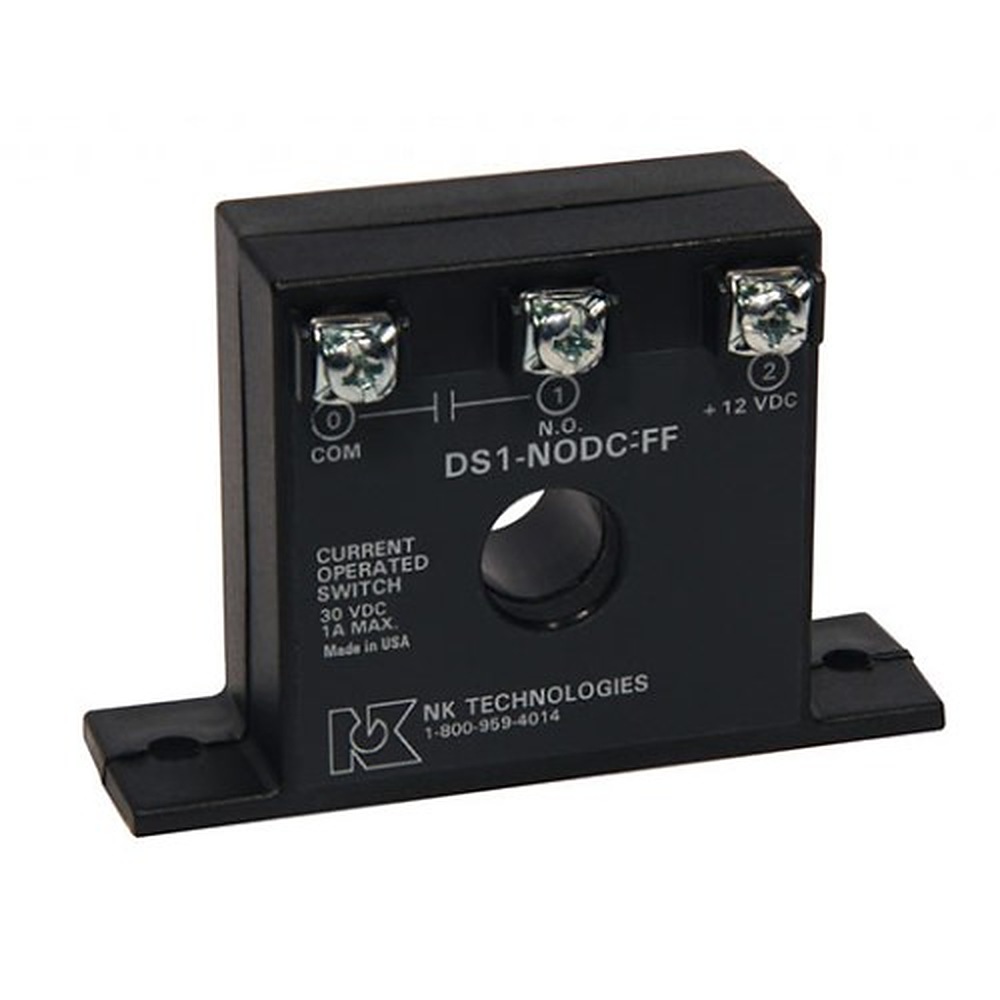

나사 단자와 관통 구멍이 있는 전류 센싱 스위치

DS1은 외부 전원형이므로 10~28 VDC 전원을 먼저 연결해야 하며, 소비는 2 VA 미만입니다. 센서 전원과 스위칭 부하가 공통 지점을 공유하므로 두 전원을 한 곳에서 인출할지 따로 공급할지 정할 수 있으며, 이 선택에 따라 배선 수가 달라집니다.

출력은 1 A, 28~30 VDC 이하의 N.O. 접점이며 꺼짐 상태 누설이 1 µA 미만이라 PLC 디지털 입력의 오감지가 거의 없습니다. 전원을 처음 인가하면 5 s 지연이 있고 그 외에는 지연이 없으며, 히스테리시스는 5 %입니다.

감시할 DC 도체를 14.0 mm 관통 구멍에 한 번 통과시키면 설치가 끝납니다. 도체를 여러 번 감으면 구멍을 지나는 전류가 늘어나 실제 동작 전류가 낮아지므로, 0.75 A 기준을 그대로 적용하려면 한 번만 통과시킵니다.

항목	사양
감지 방식 / 감지 전류	DC 전류 / 0.75 A (출하 설정, 고정)
전원	10~28 VDC, 2 VA 미만 (외부 전원)
출력 방식	절연 솔리드스테이트 릴레이, N.O.
출력 정격	1 A, 28~30 VDC 이하
꺼짐 상태 누설	1 µA 미만
응답 시간 / 시간 지연	최대 600 ms / 최초 전원 인가 후 5 s 외에는 지연 없음
히스테리시스	5 %
과부하	500 A 연속, 1000 A 5 s
절연 전압	3 kV 시험
주파수 범위	DC
케이스	솔리드 코어, 전면 단자(FF)만 제공 (분할 코어 없음), UL94 V-0 난연
관통 구멍	지름 0.55 in (14.0 mm)
단자	아연 도금 나사 단자, 12~22 AWG 단선·연선
사용 환경	-20 ~ 50 °C, 0~95 % RH (비응축)
승인	UL/cUL, CE 승인 기준에 맞춘 설계
배선	센서 전원·스위칭 부하 공통 지점
설치	나사 2개 고정, DIN 레일 어댑터 부속

항목	내용
품번	DS1-NODC-FF (범위 1 = DC 0.75 A, NODC = N.O. 1 A @ 28 VDC, FF = 솔리드 코어 전면 단자)
구성품	본체, DIN 레일 어댑터
옵션	없음 (감지 전류 0.75 A 고정)

DS1은 AC 전류 회로에도 사용할 수 있습니까?
아니요, DS1은 DC 전용입니다. 교류 회로에는 AS1 컴팩트 케이스나 AS3 같은 AC 모델이 적합합니다.
DS1은 감지 전류를 현장에서 조절할 수 있습니까?
아니요, 0.75 A로 출하 설정되어 고정이므로 설정값을 바꿔야 한다면 DS3의 DC 2~100 A 범위 모델을 검토하세요.
DS1은 별도 전원 없이 동작합니까?
아니요, 10~28 VDC 외부 전원을 연결해야 하며, 전원 없이 사용하려면 감지 전류에서 전원을 받는 AS 시리즈가 적합합니다.
DS1에도 전선을 끊지 않고 끼우는 분할 코어 형식이 있습니까?
아니요, 솔리드 코어에 전면 단자(FF) 케이스만 있어 도체를 관통 구멍에 통과시키는 방식으로 설치합니다.
DS1을 PLC 입력에 직접 연결해도 됩니까?
접점 정격 1 A, 28~30 VDC 이하 범위의 PLC 입력에는 직접 연결할 수 있습니다. 이 범위를 넘는 부하는 중간 릴레이를 거치도록 구성하세요.
