NK Technologies AC 전류 센서

Name: NK Technologies AC 전류 센서
Brand: NK TECHNOLOGIES
SKU: 2067

플렉시블 코일을 도체에 감아
2000 A까지 재는 전류 변환기

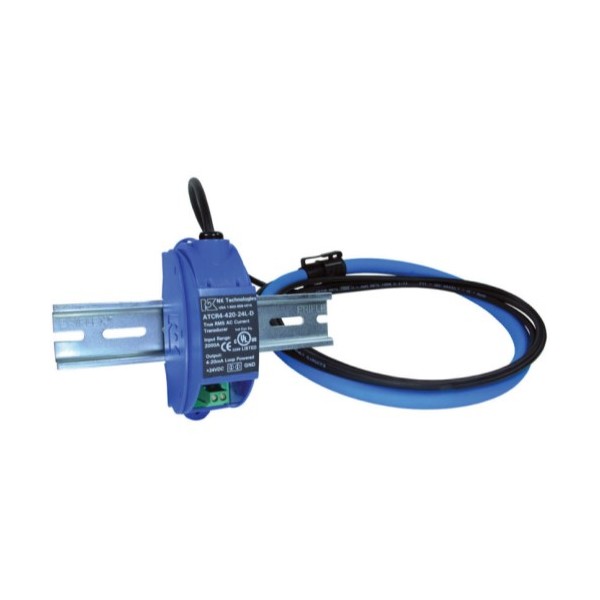

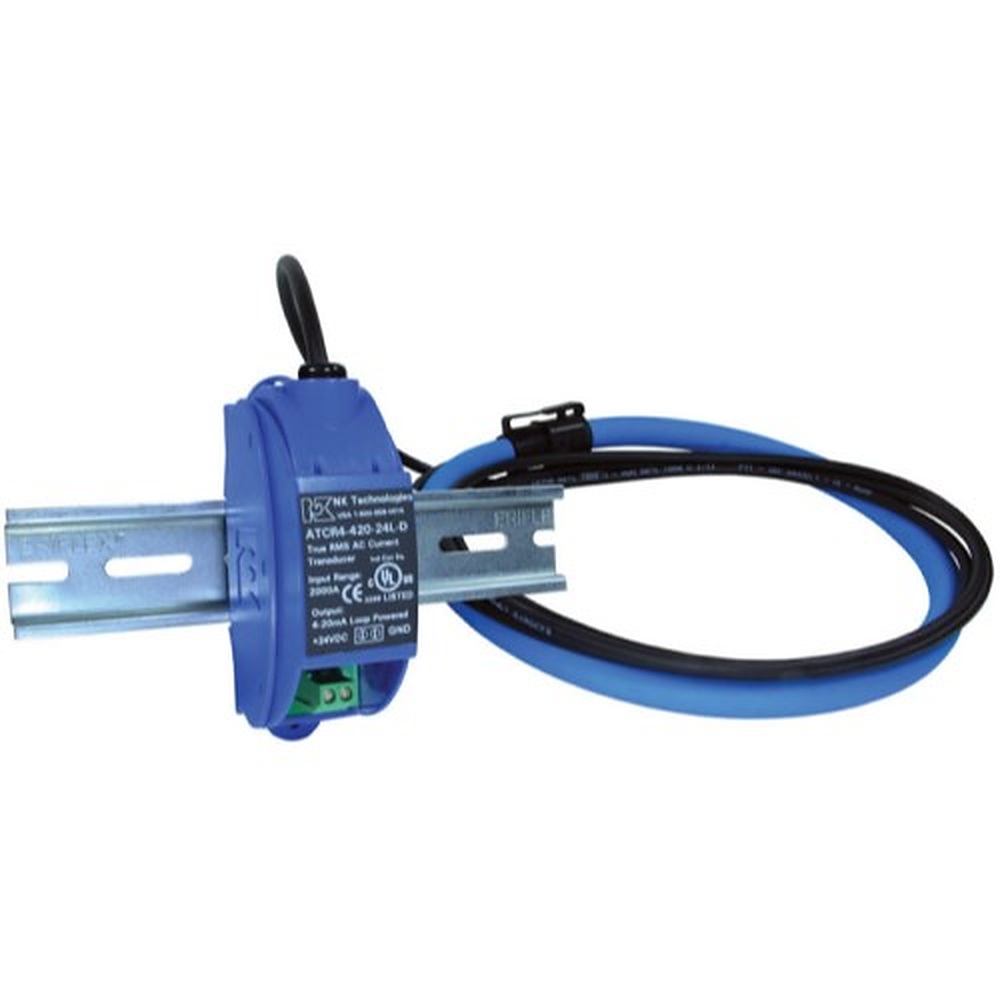

NK Technologies ATCR 시리즈 플렉시블 코일 AC 전류 트랜스듀서

NK Technologies ATCR 시리즈는 플렉시블 코일을 도체에 감아 500~2000 A를 True RMS로 측정하는 AC 전류 트랜스듀서(전류 변환기)입니다. DIN 레일 변환기가 4–20 mA 루프 신호를 출력해 부스바와 굵은 케이블의 전류를 감시합니다.

정확도는 범위의 10–100 %에서 1.0 %, 응답 시간은 600 ms, 주파수 대역은 40–400 Hz입니다. 부하를 끊지 않고 설치하는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

모델마다 고정된 범위

플렉시블 코일 길이

루프 전원 허용 범위

변환기 케이스 폭

특징	설명
True RMS 측정	인버터와 SCR 출력처럼 일그러진 파형도 실효값으로 읽습니다.
범위 선택 실수 방지	모델마다 범위가 정해져 있어 현장에서 범위를 고르는 단계가 없습니다.
조정 없는 교정	공장에서 교정한 세트라 영점과 스팬을 맞출 필요가 없습니다.
입출력 분리	입력과 출력이 자기적으로 분리되고 삽입 손실(전압 강하)이 없습니다.
열리는 코일	400 mm 플렉시블 코일을 열어 설치된 도체에 감습니다.
35 mm 케이스	폭이 좁아 공간을 줄이고 DIN 레일에 빠르게 설치합니다.

코일을 열어 부스바나 굵은 케이블에 감고 결합부를 닫으면 설치가 끝납니다. 큰 도체를 창에 통과시킬 수 없는 현장에서 운전 중인 부하를 정지하지 않고 계측을 추가할 수 있습니다.

코일 리드는 2 m이며 변환기는 DIN 레일 또는 패널에 설치합니다. DIN 레일 키트는 별매입니다.

코일과 변환기는 공장에서 한 쌍으로 교정되므로 코일이 손상되면 세트로 교체합니다. 범위는 500 A, 1000 A, 1500 A, 2000 A 가운데 최대 전류에 맞는 모델 하나를 선택합니다.

ATCR1은 500 A, ATCR2는 1000 A, ATCR3는 1500 A, ATCR4는 2000 A입니다. 주문 코드 끝의 D는 DIN 레일 변환기 구성을 뜻합니다.

항목	ATCR1	ATCR2	ATCR3	ATCR4
범위(고정)	500 A	1000 A	1500 A	2000 A
주문 코드	ATCR1-420-24L-D	ATCR2-420-24L-D	ATCR3-420-24L-D	ATCR4-420-24L-D

항목	사양
출력·전원	4–20 mA 루프 전원, True RMS · 24 VDC 공칭 (12–36 VDC)
출력 제한	23 mA
루프 저항	24 VDC에서 750 Ω 미만
정확도	범위의 10–100 %에서 1.0 %
응답 시간	600 ms (90 % 계단)
주파수	40–400 Hz
센서	플렉시블 코일 길이 400 mm · 리드 2 m · 코일과 변환기는 공장 교정한 짝
절연	UL listed to 1270 VAC, tested to 5 kV (입력–출력)
설치	DIN 레일·패널 겸용 소형 케이스(폭 35 mm) · DIN 레일 키트 별매
동작 환경	-20~50 °C, 0–95 % RH (결로 없음)
승인 문구	UL/cUL, CE

코일로 감을 수 있는 도체이면 ATCR이 맞습니다. 도체 끝을 창에 통과시킬 수 있으면 AT/ATR-FL을, 운전 중에 끼워야 하는 분할형이 필요하면 AT/ATR-MS 또는 AT/ATR-LS를 검토하세요.

ATCR의 범위를 바꿀 수 있습니까?
바꿀 수 없습니다. ATCR은 모델마다 범위가 하나로 정해져 있으며 500 A, 1000 A, 1500 A, 2000 A 중에서 선택합니다.
ATCR 코일만 따로 교체할 수 있습니까?
아니요, 코일만 따로 교체할 수 없습니다. 코일과 변환기는 함께 교정한 세트이므로 손상되면 세트로 교체합니다.
ATCR을 인버터 출력에도 사용할 수 있습니까?
네, True RMS 방식이라 VFD 출력과 위상 제어 SCR 출력에도 맞으며 주파수 범위는 40–400 Hz입니다.
DIN 레일 키트가 포함되어 있습니까?
아니요, 포함되어 있지 않습니다. DIN 레일 키트는 별매입니다.
코일 길이와 리드 길이는 얼마입니까?
플렉시블 코일 길이는 400 mm이고 리드는 2 m입니다.
