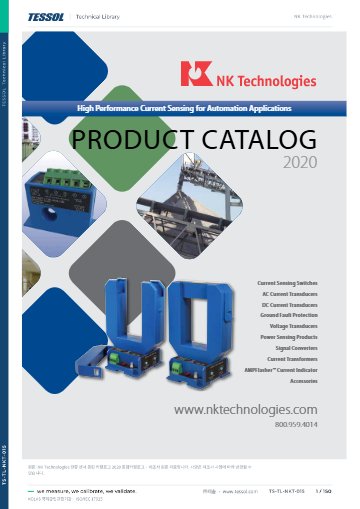

제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

점퍼로 입력 범위를 고르는
평균 응답형 전류 트랜스듀서

NK Technologies AT 시리즈 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

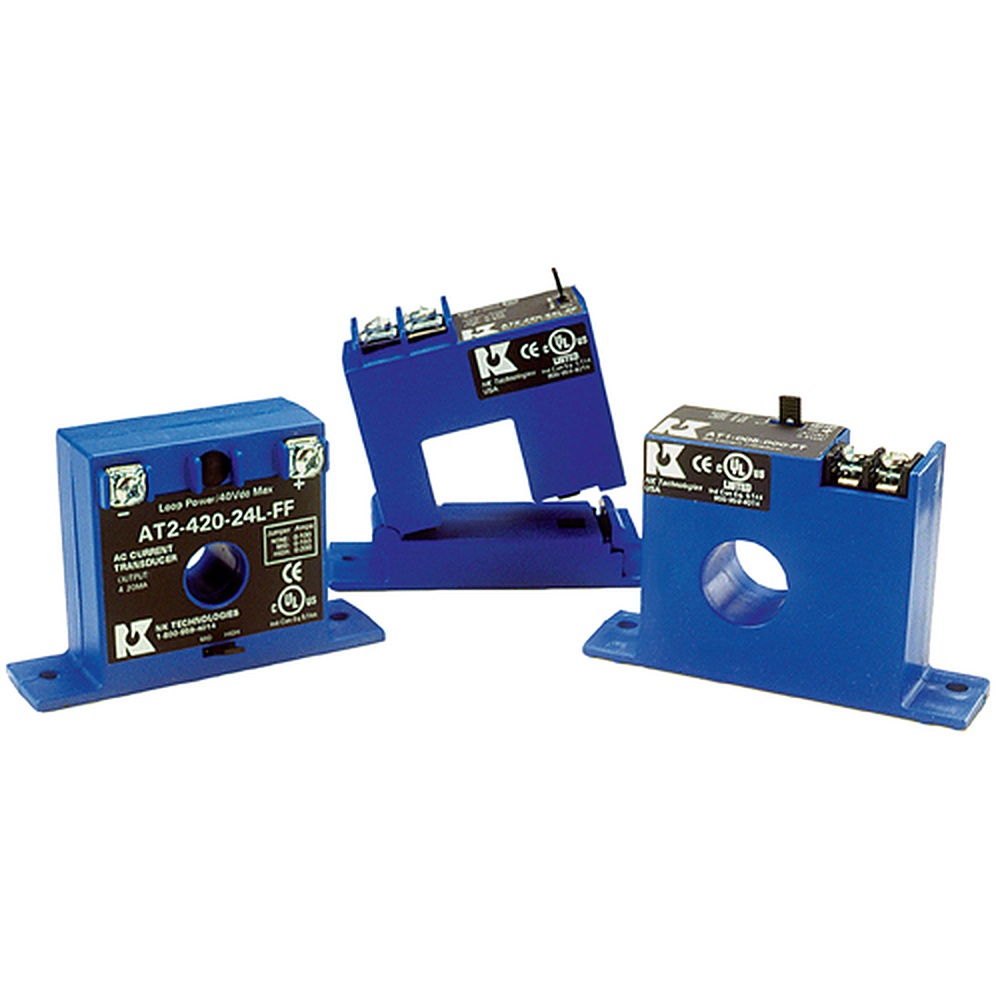

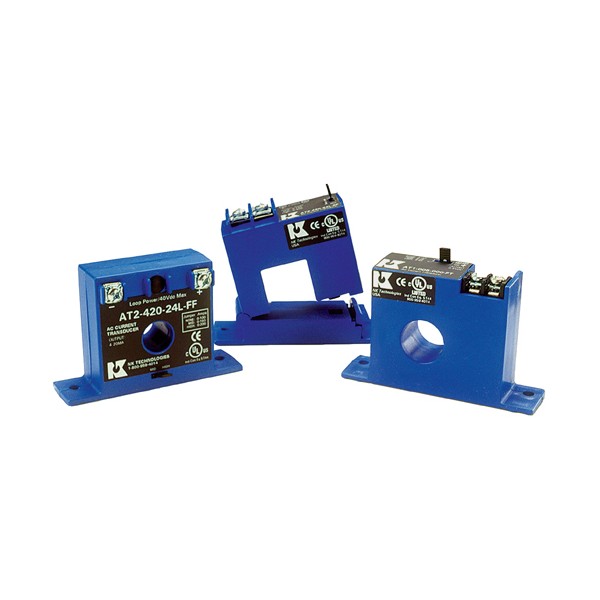

NK Technologies AT 시리즈는 CT와 신호 변환기를 하나로 결합한 평균 응답형 AC 전류 트랜스듀서(전류 변환기)입니다. 2~200 A 범위를 점퍼로 선택하고 4–20 mA·0–5 VDC·0–10 VDC 신호를 PLC와 데이터 로거에 전달합니다.

CT와 변환기를 공장에서 짝지어 출하하므로 현장의 영점·스팬 조정이 필요 없고 정확도는 1.0 % FS입니다. 전압 출력 모델은 별도 전원 없이 동작해 로거 배터리 소모를 줄입니다. 이 AC 전류 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

AT0 · AT1 · AT2

입력 범위군 3종

100 ms

전압 출력 모델의 90 % 계단 응답

1270 VAC

입력과 출력 사이 절연(UL listed)

UL/cUL, CE

승인 문구

특징

공장 맞춤 구조와
출력 선택

특징	설명
단일 부품 구조	CT와 신호 변환기를 공장에서 짝지어 출하하므로 두 부품을 따로 설치할 때보다 정확도가 안정되고 배선이 단순합니다.
영점·스팬 조정 불필요	가변저항이 없어 설치 뒤 조정 작업이 생기지 않습니다.
점퍼 범위 선택	한 모델에 범위가 3개씩 들어 있어 예비 부품 종류가 줄어듭니다.
평균 응답 방식	순수 정현파에서 RMS와 같은 출력을 내므로 정속 모터, 조명, 히터 같은 선형 부하에 맞습니다.
자기적 절연	입력과 출력이 자기적으로 분리되고 삽입 손실(전압 강하)이 생기지 않습니다.
자체 전원 전압 출력	-005와 -010 모델은 별도 전원 없이 전압 신호를 출력합니다.

파형 조건

정현파 부하에
맞춘 평균 응답

AT는 평균 응답 알고리즘으로 전류를 환산하므로 파형이 깨끗한 정속 모터, 조명, 히터 회로에서 RMS와 같은 값을 출력합니다. 인버터(VFD)나 SCR 출력처럼 파형이 일그러진 회로에서는 값이 어긋나기 때문에 True RMS 방식의 ATR 시리즈를 선택하세요.

로거 배터리를 아끼는 전압 출력

-005와 -010 모델은 자체 전원으로 동작하므로 데이터 로거 입력에 연결해도 로거 배터리를 소모하지 않습니다. 받는 쪽 입력 임피던스는 1 MΩ 이상을 권장하며, 100 kΩ이면 1.3 %의 오차가 더해집니다.

출력과 응답

출력별 전원 조건과
응답 시간

4–20 mA 모델은 5–40 VDC 루프 전원(24 VDC 공칭)으로 동작하고 응답 시간이 300 ms, 측정 주파수는 20–100 Hz입니다. 전압 출력 모델은 응답 시간 100 ms에 50–60 Hz 대역이며, 출력은 -005가 8.2 VDC, -010이 15 VDC에서 제한됩니다.

세 가지 케이스 형식

FF와 FT는 도체를 창에 통과시키는 관통형이고, SP는 배선을 끊지 않고 끼우는 분할형입니다. 창 크기는 FF가 Ø 14.0 mm, FT가 Ø 19.0 mm, SP가 21.6 mm 정사각입니다.

사양

입력 범위군별
모델과 공통 사양

항목	AT0	AT1	AT2
입력 범위(점퍼 선택)	2 A · 5 A	10 A · 20 A · 50 A	100 A · 150 A · 200 A

시리즈 공통 사양

항목	사양
출력 신호	-420: 4–20 mA · -005: 0–5 VDC · -010: 0–10 VDC
전원	-420: 루프 전원 5–40 VDC (24 VDC 공칭) · -005, -010: 자체 전원
출력 제한	-005: 8.2 VDC · -010: 15 VDC · -420: 32 mA
측정 방식	평균 응답 — 순수 정현파에서 RMS 출력, 정속(선형) 부하용
정확도	1.0 % FS
응답 시간(90 % 계단)	전압 출력 모델 100 ms · 4–20 mA 모델 300 ms
주파수	전압 출력 모델 50–60 Hz · 4–20 mA 모델 20–100 Hz, 정현파만
출력 부하	전압 출력 모델 최소 1 MΩ 권장 · 100 kΩ이면 1.3 % 오차 추가
절연	UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스 형식	FF 관통형(전면 단자) Ø 14.0 mm · FT 관통형(상단 단자) Ø 19.0 mm · SP 분할형 21.6 mm × 21.6 mm
케이스 난연 등급	UL94 V-0
동작 환경	-20~50 °C, 0–95 % RH (결로 없음)
승인 문구	UL/cUL, CE

활용 분야

정속 부하부터
패널 계측까지

PLC·BAS 아날로그 입력: 전류 값을 4–20 mA 또는 전압 신호로 전달합니다.
데이터 로거: 자체 전원 전압 출력으로 로거 배터리 소모를 줄입니다.
패널 미터: 전류 값을 현장 계기에 바로 표시합니다.
조명 회로: 조명 부하의 전류를 상시 감시합니다.
정속 모터와 히터: 파형이 깨끗한 부하의 전류를 측정합니다.

선택 가이드

부하 파형과 출력 기준
모델 선택

정현파 부하이면 AT, 일그러진 파형이면 True RMS 방식의 ATR을 선택합니다. 같은 NK 계열 안에서 전원, 출력, 케이스가 다른 시리즈는 아래 표로 비교하세요.

시리즈	측정 방식	출력	전원	케이스
AT	평균 응답	4–20 mA · 0–5 VDC · 0–10 VDC	루프 전원 또는 자체 전원	관통형 · 분할형
ATR	True RMS	4–20 mA	루프 전원 24 VDC	관통형 · 분할형
ATP	평균 응답	0–5 VDC · 0–10 VDC · 4–20 mA	120 VAC/DC 또는 24 VAC/DC	관통형 · 분할형
ATPR	True RMS	0–5 VDC · 0–10 VDC	24 VDC	분할형
ATQ	평균 응답	주파수 5 kHz · 10 kHz (오픈 컬렉터)	24 VAC/DC	분할형
ATH	RMS (버스트 점호 SCR)	4–20 mA · 0–5 VDC · 0–10 VDC	24 VAC/DC · 120 VAC (관통형만)	분할형 · 관통형
ATCR	True RMS	4–20 mA	루프 전원 24 VDC	플렉시블 코일
AT/ATR-FL	평균 응답 / True RMS	4–20 mA	루프 전원 24 VDC	대형 관통형

구성·옵션

주문 코드와
선택 옵션

항목	내용
모델별 범위	AT0: 2 A · 5 A / AT1: 10 A · 20 A · 50 A / AT2: 100 A · 150 A · 200 A
주문 코드 구조	AT[범위]-[420\|005\|010]-[24L\|000]-[FF\|FT\|SP]
조합 규칙	24L은 420에만, 000은 005와 010에만 적용
주문 예	AT1-005-000-SP
옵션	DIN 레일 브래킷 키트 (NK)
맞춤 범위	NK와 협의

AT 시리즈와 함께 보는
전류 측정 제품

AT와 ATR은 측정 방식이 어떻게 다릅니까?
AT는 평균 응답형이라 순수 정현파 부하용이고, ATR은 True RMS라 인버터와 SCR 출력에도 적용합니다. ATR은 4–20 mA 출력만 있습니다.
0–10 VDC 모델에도 별도 전원이 필요합니까?
필요하지 않습니다. -005와 -010 전압 출력 모델은 자체 전원으로 동작합니다. 받는 쪽 입력 임피던스는 1 MΩ 이상을 권장합니다.
입력 범위는 현장에서 바꿀 수 있습니까?
네, 점퍼로 선택합니다. 예를 들어 AT1은 10 A, 20 A, 50 A 중에서 고르며, 2~200 A 전체는 AT0, AT1, AT2 세 모델로 나뉩니다.
AT의 CAT 등급은 어떻게 표시됩니까?
NK 트랜스듀서는 CAT 등급 대신 절연 전압으로 사양을 나타내며, AT는 UL listed to 1270 VAC, tested to 5 kV (입력–출력)입니다.
