NK Technologies AC 전류 센서

MODEL
ATR 시리즈
브랜드
NK TECHNOLOGIES

인버터 출력의 일그러진 전류를
True RMS로 계산하는 변환기

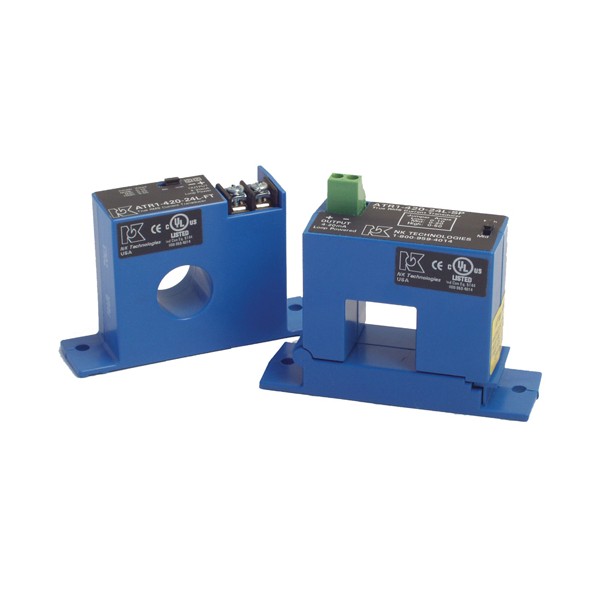

NK Technologies ATR 시리즈 True RMS AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATR 시리즈는 인버터(VFD)와 SCR 출력의 일그러진 전류를 True RMS로 계산하는 AC 전류 트랜스듀서(전류 변환기)로, 2~200 A 점퍼 범위를 4–20 mA 루프 전원 2선식으로 PLC 아날로그 입력에 연결합니다.

두 가닥 배선이 전원과 신호를 함께 전달하므로 전원선을 따로 배선할 필요가 없고, 600 ms 응답과 10–400 Hz 대역이 인버터 출력의 주파수 변화를 따라갑니다. 이 True RMS 전류 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

1.0 % FS

정확도

12–40 VDC

루프 전원 허용 범위

1270 VAC

입력과 출력 사이 절연(UL listed)

FT · SP

관통형과 분할형 케이스

특징

True RMS 측정과
2선식 구성

특징설명
True RMS 측정인버터와 SCR 출력의 일그러진 파형에서도 실효값에 맞는 출력을 발생시킵니다.
2선식 루프 전원두 가닥으로 전원과 4–20 mA 신호를 함께 전달해 배선이 줄어듭니다.
점퍼 범위 선택한 모델이 범위 3개를 포함해 예비 부품 종류가 줄어듭니다.
영점·스팬 조정 불필요가변저항이 없어 현장 조정 작업이 생기지 않습니다.
자기적 절연입력과 출력이 자기적으로 분리되며 삽입 손실(전압 강하)이 없습니다.
FT · SP 케이스관통형 FT와 분할형 SP 중에서 설치 조건에 맞춰 선택합니다.

파형 대응

VFD·SCR 출력에서
값이 맞는 이유

평균 응답형 센서는 순수 정현파를 전제로 값을 환산하기 때문에 인버터 출력이나 SCR 위상 제어 회로에서 값이 틀어집니다. ATR은 파형을 True RMS로 직접 계산하여 VFD 모터 전류와 히터 전류도 실제 실효값으로 출력합니다.

두 선으로 구성하는 루프 배선

루프 저항은 24 VDC 기준 750 Ω 미만으로 맞추고, 전원은 12–40 VDC 범위에서 공급합니다. 출력은 23 mA에서 제한되어 입력 모듈로 과전류가 흐르지 않습니다.

설치 방식

관통형 FT와
분할형 SP

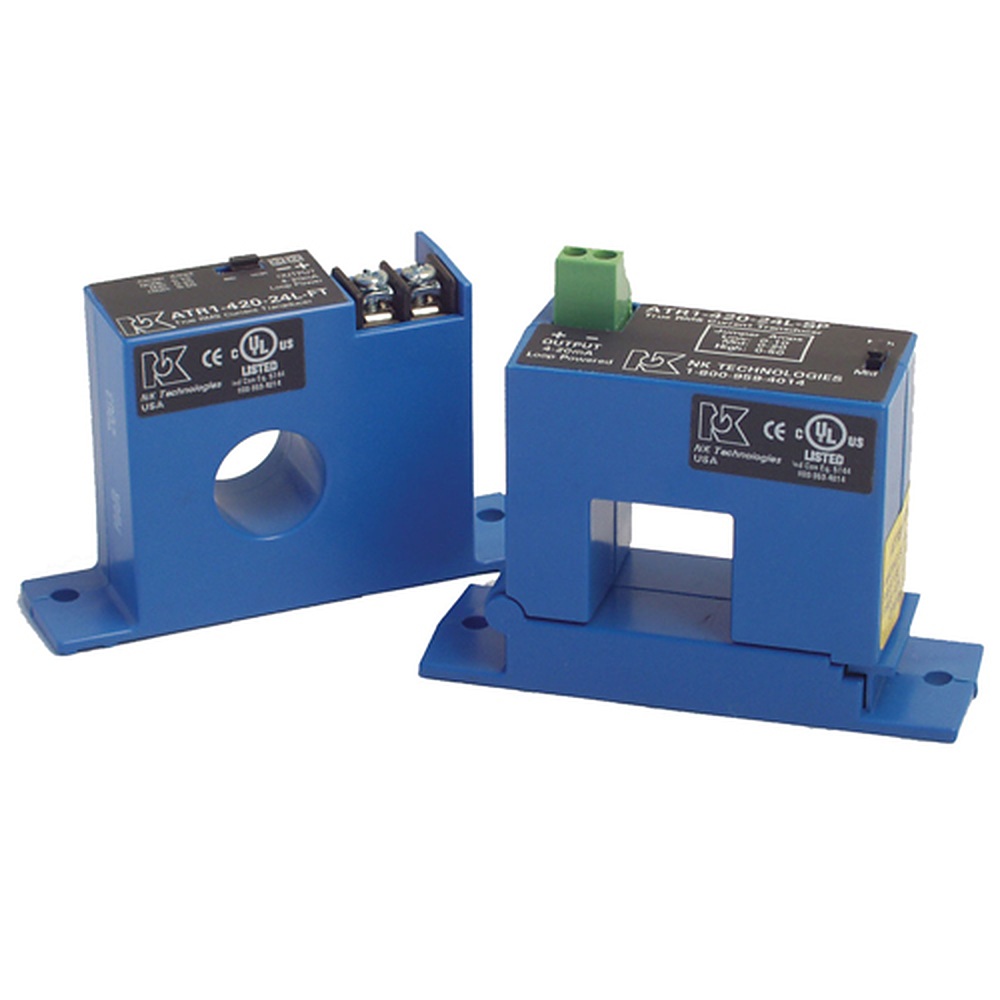

FT는 도체를 창으로 통과시키는 관통형으로 단자가 상단에 있습니다. SP는 케이스를 열어 끼우는 분할형이라 부하를 정지하지 않고도 기존 회로에 설치할 수 있습니다.

점퍼로 정하는 입력 범위

ATR1은 10 A, 20 A, 50 A 중에서 점퍼 위치로 범위를 고릅니다. 같은 방식으로 ATR0은 2 A와 5 A, ATR2는 100 A, 150 A, 200 A 중에서 선택합니다.

사양

입력 범위군별
모델과 공통 사양

항목ATR0ATR1ATR2
입력 범위(점퍼 선택)2 A · 5 A10 A · 20 A · 50 A100 A · 150 A · 200 A
주문 코드ATR0-420-24L-[FT|SP]ATR1-420-24L-[FT|SP]ATR2-420-24L-[FT|SP]

시리즈 공통 사양

항목사양
출력·전원4–20 mA 루프 전원, 24 VDC (12–40 VDC)
출력 제한23 mA
루프 저항24 VDC에서 750 Ω 미만
측정 방식True RMS — 일그러진 파형(VFD·SCR 출력)과 노이즈가 많은 선형 부하
정확도1.0 % FS
응답 시간600 ms (90 % 계단)
주파수10–400 Hz
절연UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스 형식FT 관통형(상단 단자) · SP 분할형
케이스 난연 등급UL94 V-0
동작 환경-20~50 °C, 0–95 % RH (결로 없음)
승인 문구UL/cUL, CE

활용 분야

인버터·히터 계측과
PLC 연동

  • 인버터와 VFD: 모터 전류의 일그러진 파형을 True RMS로 측정합니다.
  • SCR 히터: 위상 제어 히터 전류를 4–20 mA로 전달합니다.
  • PLC·BAS: 전류 값을 아날로그 입력으로 받습니다.
  • 노이즈가 많은 전원: 선형 부하의 전류를 안정적으로 측정합니다.

선택 가이드

출력과 파형
기준으로 선택

정현파 부하만 있으면 AT 시리즈로 충분합니다. True RMS에 0–5 VDC 또는 0–10 VDC 전압 출력이 필요하면 24 VDC 전원의 ATPR을, 범위가 200 A를 넘으면 AT/ATR-FL 또는 ATCR을 검토하세요.

구성·옵션

주문 코드와
선택 옵션

항목내용
모델별 범위ATR0: 2 A · 5 A / ATR1: 10 A · 20 A · 50 A / ATR2: 100 A · 150 A · 200 A
주문 코드 구조ATR[범위]-420-24L-[FT|SP]
옵션DIN 레일 브래킷 키트 (NK)
맞춤 범위NK와 협의
