True RMS 전류를 전압으로
출력하는 분할형 변환기

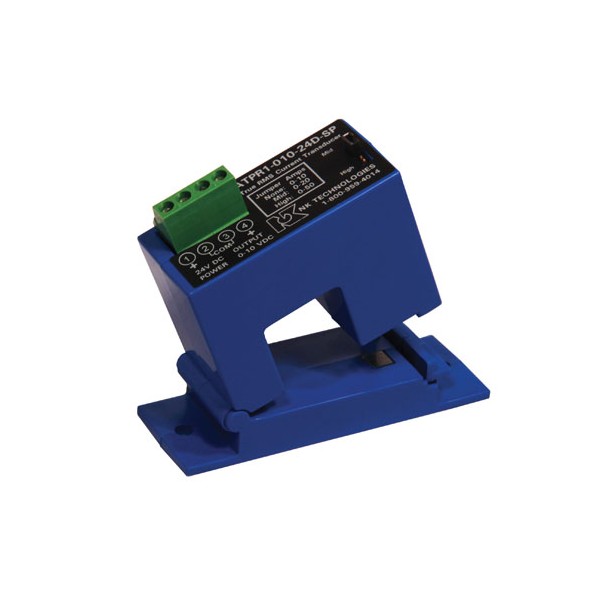

NK Technologies ATPR 시리즈 True RMS AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATPR 시리즈는 24 VDC로 동작하며 True RMS 전류를 0–5 VDC 또는 0–10 VDC로 출력하는 분할형 AC 전류 트랜스듀서(전류 변환기)입니다. 2~200 A 범위에서 인버터와 위상 제어 히터의 전류를 전압 입력 장치에 전달합니다.

정확도는 1.0 % FS(분할형 기준), 응답 시간은 600 ms, 주파수 대역은 10–400 Hz입니다. 배선을 끊지 않고 래치를 열어 도체에 끼우는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

0–5 · 0–10 VDC

선택 가능한 전압 출력 2종

20–28 VDC

24 VDC 공칭 전원 범위

10 kΩ

출력 부하 최소값

1270 VAC

입력과 출력 사이 절연(UL listed)

특징

전압 출력 구조와
설치 방식

특징	설명
True RMS 출력	고조파가 많은 부하에서도 전류에 비례한 전압을 출력합니다.
전압 신호 직결	0–5 VDC 또는 0–10 VDC로 전압 입력 장치에 바로 연결합니다.
범위 선택	입력 범위를 현장에서 선택해 예비 부품 종류가 줄어듭니다.
분할형 전용	래치를 열어 도체에 끼우므로 배선을 끊지 않고 설치합니다.
24 VDC 전원	20–28 VDC로 동작하며 소비전력은 2 VA 미만입니다.
패널 고정	마운팅 피트로 나사 두 개를 고정하며 DIN 레일에도 설치합니다.

연결 대상

전압 입력만 있는
장치에 연결

데이터 수집 장치나 패널 미터에 전압 입력만 있을 때 ATPR이 맞습니다. True RMS 방식이라 인버터 출력과 위상 제어 히터 전류도 실효값에 비례한 전압으로 전달합니다.

비절연 출력의 접지 구성

24D 구성은 출력이 비절연입니다. 받는 쪽 장치와 전원이 접지를 공유하는지 설치 전에 확인하세요.

설치 방식

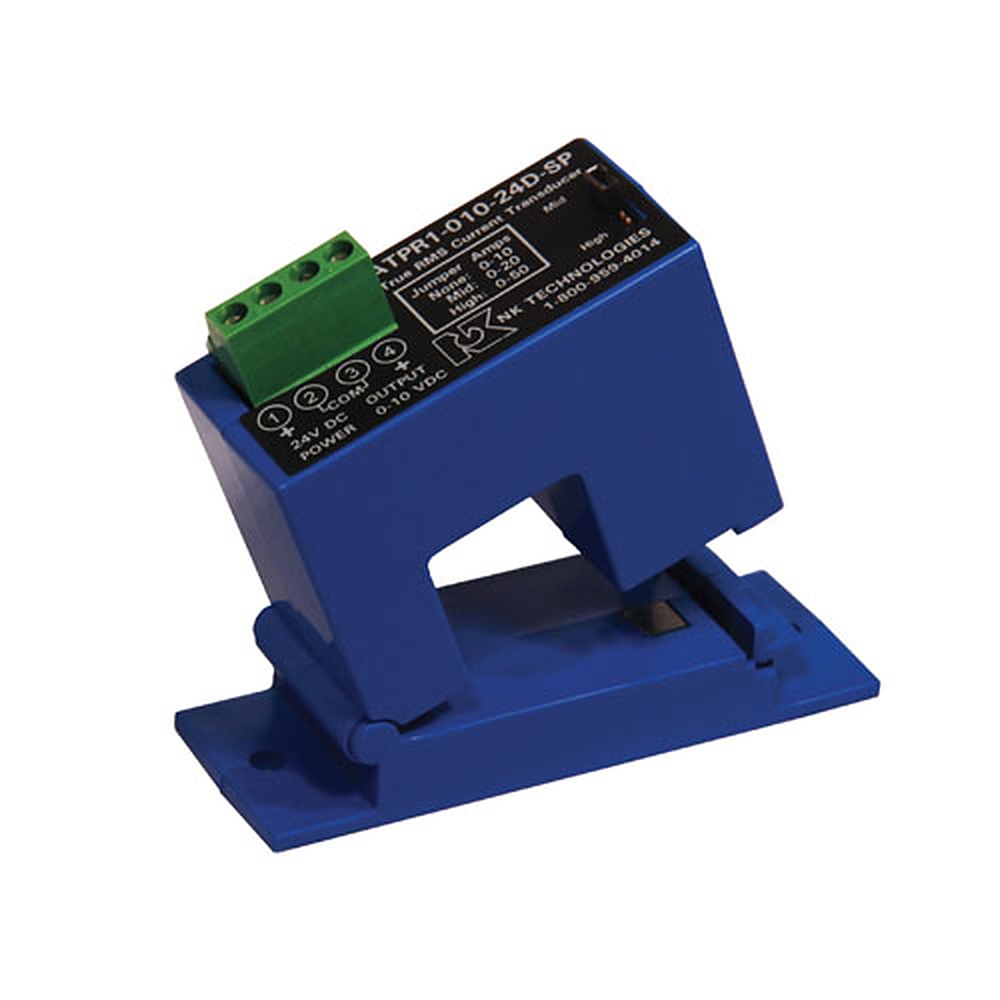

래치형 분할 케이스
설치

래치를 풀고 도체 위에 끼운 뒤 잠그면 설치가 끝납니다. 케이스는 SP 분할형만 있으며 패널 고정용 마운팅 피트가 일체로 되어 있습니다.

3개 모델로 나뉘는 범위

ATPR0은 2 A와 5 A, ATPR1은 10 A, 20 A, 50 A, ATPR2는 100 A, 150 A, 200 A 중에서 선택합니다. 출력은 주문 코드 005 또는 010으로 정합니다.

사양

입력 범위군별
모델과 공통 사양

항목	ATPR0	ATPR1	ATPR2
입력 범위(선택)	2 A · 5 A	10 A · 20 A · 50 A	100 A · 150 A · 200 A

시리즈 공통 사양

항목	사양
전원	24 VDC 공칭 (20–28 VDC) · 2 VA 미만 · 24D는 비절연 출력
출력	True RMS 전류에 비례하는 0–5 VDC 또는 0–10 VDC
출력 부하	최소 10 kΩ
측정 방식	True RMS
정확도	1.0 % FS (분할형)
응답 시간	600 ms
주파수	10–400 Hz
절연	UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스	SP 분할형 전용 · 마운팅 피트 일체
동작 환경	-20~50 °C, 0–95 % RH (결로 없음)
승인 문구	Designed for UL/cUL and CE approval

활용 분야

전압 입력 장치와
일그러진 파형

VFD 출력: 인버터 모터 전류를 True RMS로 측정합니다.
위상 제어 히터: 일그러진 히터 전류를 전압 신호로 변환합니다.
데이터 수집·패널 미터: 전압 입력만 있는 장치에 연결합니다.

선택 가이드

출력 방식에 따른
시리즈 선택

4–20 mA 루프 출력이 맞으면 ATR을, 정현파 부하라면 AT의 전압 출력 모델이나 ATP를 검토합니다. 200 A를 넘는 도체는 AT/ATR-FL 또는 ATCR을 확인하세요.

구성·옵션

주문 코드와
선택 옵션

항목	내용
모델별 범위	ATPR0: 2 A · 5 A / ATPR1: 10 A · 20 A · 50 A / ATPR2: 100 A · 150 A · 200 A
주문 코드 구조	ATPR[범위]-[005\|010]-24D-SP
주문 예	ATPR1-010-24D-SP
옵션	DIN 레일 브래킷 키트

ATPR과 함께 보는
NK 트랜스듀서

ATPR과 ATR은 출력과 전원이 어떻게 다릅니까?
둘 다 True RMS입니다. ATR은 4–20 mA 루프 전원 방식이고, ATPR은 24 VDC 전원에 0–5 VDC 또는 0–10 VDC를 출력합니다.
ATPR에도 관통형 케이스가 있습니까?
아니요, ATPR은 SP 분할형만 있으며 배선을 끊지 않고 끼웁니다.
ATPR의 정확도는 얼마입니까?
1.0 % FS입니다. 분할형 기준 값입니다.
ATPR의 출력 전압은 어떻게 정합니까?
받는 쪽 입력 전압에 맞춰 0–5 VDC 또는 0–10 VDC를 선택하며 주문 코드 005, 010으로 구분합니다.
