NK Technologies AC 전류 센서

MODEL
ATP 시리즈
브랜드
NK TECHNOLOGIES

DC 전원 없이 제어반 전원으로⁣ 동작하는 전류 트랜스듀서

NK Technologies ATP 시리즈 외부 전원형 AC 전류 트랜스듀서⁣ 출력 제한 : 정격의 112 %⁣ 출력 부하 : 전압 출력 최소 25 kΩ⁣ 정확도 : 1.0 % FS

견적 받기

NK Technologies 한국 독점 공급 파트너

NK Technologies ATP 시리즈는 120 VAC/DC 또는 24 VAC/DC 제어반 전원으로 동작하는 외부 전원형 AC 전류 트랜스듀서(전류 변환기)로, 2~200 A 점퍼 범위를 0–5 VDC, 0–10 VDC, 4–20 mA 중 하나로 출력합니다.

제어반에 DC 전원 공급기나 정류기를 추가하지 않아도 되며, 소비전력은 2 VA 미만, 정확도는 1.0 % FS입니다. DC 전원이 없는 모터 제어반의 전류 감시를 단순하게 구성하는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

108–132 V

120 VAC/DC 전원 허용 범위

22–26 V

24 VAC/DC 전원 허용 범위

100 ms

10–90 % 계단 응답 시간

1270 VAC

입력과 출력 사이 절연(UL listed)

특징

패널 전원 직결 구조

특징설명
패널 전원 사용120 VAC/DC 또는 24 VAC/DC 제어 전원으로 바로 동작합니다.
전원 공급기 불필요제어반 안에 별도 전원 공급기나 정류기를 둘 필요가 없습니다.
영점·스팬 조정 불필요가변저항이 없어 현장 조정이 생기지 않습니다.
점퍼 범위 선택한 모델이 범위 3개를 포함해 예비 부품 종류가 줄어듭니다.
자기적 절연입력과 출력이 자기적으로 분리되며 삽입 손실(전압 강하)이 없습니다.
두 가지 케이스배선을 끊지 않는 SP 분할형과 FF 관통형 중에서 선택합니다.

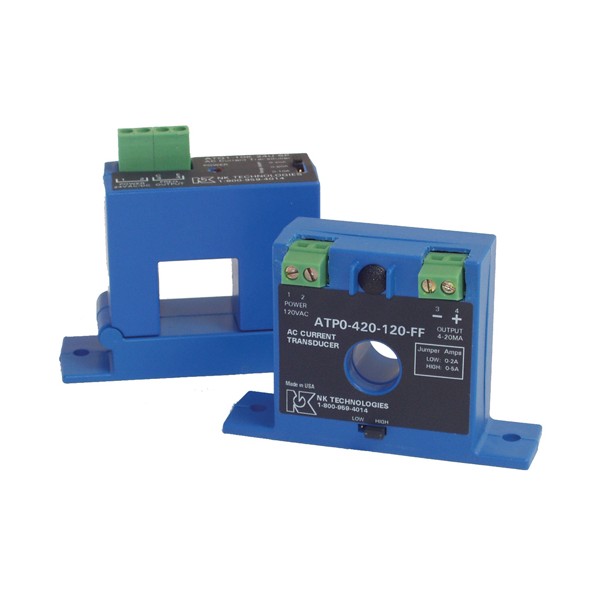

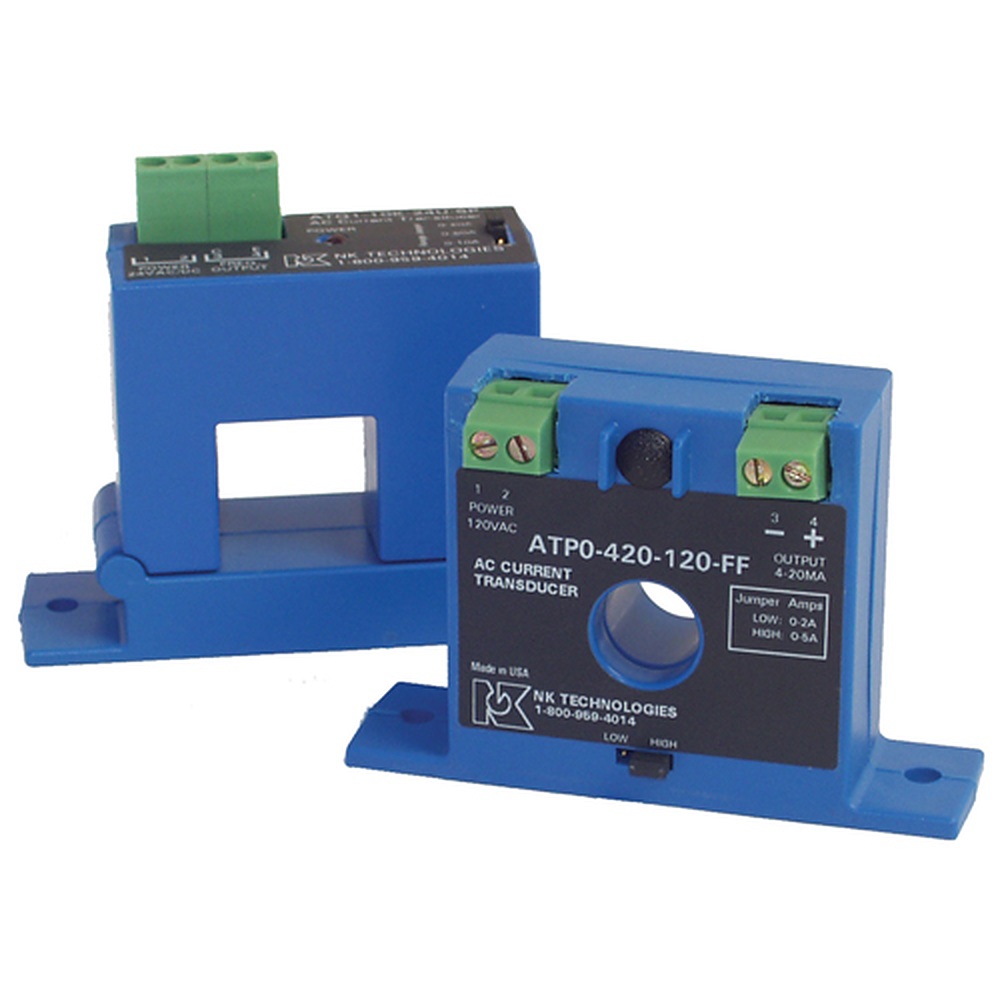

NK TECHNOLOGIES ATP 시리즈 - 분리형과 관통형 전류 트랜스듀서 외형
분리형과 관통형 전류 트랜스듀서 외형

전원 선택

전원 두 종류,⁣ 출력 세 종류

제어반에 24 VDC가 없으면 120 VAC/DC 모델을, 24 VAC/DC가 있으면 24U 모델을 고릅니다. 24U는 출력이 절연된 구성이며, 어느 쪽이든 소비전력은 2 VA 미만입니다.

출력 제한과 부하 조건

출력은 정격의 112 %인 5.6 V, 11.2 V, 22.4 mA에서 제한됩니다. 전압 출력은 25 kΩ 이상, 전류 출력은 500 Ω 이하의 부하에 연결합니다.

설치 조건

고정 방식과⁣ 부하 파형

본체는 나사 두 개로 패널에 고정하며 DIN 레일 브래킷 키트를 달면 레일에도 설치할 수 있습니다. 평균 응답형이므로 40–100 Hz 정현파 부하에 적합합니다.

인버터 출력에는 ATR·ATPR

ATP는 정현파 부하용입니다. 인버터나 SCR 출력처럼 일그러진 파형에는 True RMS 방식의 ATR 또는 ATPR을 사용하세요.

사양

입력 범위군별⁣ 모델과 공통 사양

항목ATP0ATP1ATP2
입력 범위(점퍼 선택)2 A · 5 A10 A · 20 A · 50 A100 A · 150 A · 200 A

시리즈 공통 사양

항목사양
전원120 VAC/DC (108–132 V) 또는 24 VAC/DC (22–26 V, 24U는 절연 출력) · 2 VA 미만
출력-005: 0–5 VDC · -010: 0–10 VDC · -420: 4–20 mA
출력 제한정격의 112 % (5.6 V / 11.2 V / 22.4 mA)
출력 부하전압 출력 최소 25 kΩ · 전류 출력 최대 500 Ω
측정 방식평균 응답 (순수 정현파·정속 부하에서 RMS)
정확도1.0 % FS
응답 시간100 ms (10–90 % 계단)
주파수40–100 Hz 표준
절연UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스 형식FF 관통형(전면 단자) · SP 분할형
동작 환경-20~50 °C, 0–95 % RH (결로 없음)
승인 문구Designed for UL/cUL and CE approval

활용 분야

DC 전원이 없는⁣ 제어반 계측

  • 모터 제어반: DC 전원이 없는 제어반에서 모터 전류를 감시합니다.
  • PLC·DAQ: 전류 값을 아날로그 입력으로 받습니다.
  • 정속 부하: 정현파 부하의 전류를 RMS 값으로 측정합니다.

선택 가이드

전원 방식에 따른⁣ 시리즈 선택

제어반에 전원이 있으면 ATP가 맞고, 루프 전원 2선식이 필요하면 AT나 ATR을 선택합니다. 인버터 출력이면 True RMS 방식의 ATR 또는 ATPR을 검토하세요.

구성·옵션

주문 코드와⁣ 선택 옵션

항목내용
모델별 범위ATP0: 2 A · 5 A / ATP1: 10 A · 20 A · 50 A / ATP2: 100 A · 150 A · 200 A
주문 코드 구조ATP[범위]-[005|010|420]-[120|24U]-[FF|SP]
주문 예ATP1-420-120-SP
옵션DIN 레일 브래킷 키트 (NK)
