굵은 도체를 큰 창에 통과시켜
2000 A까지 재는 전류 변환기

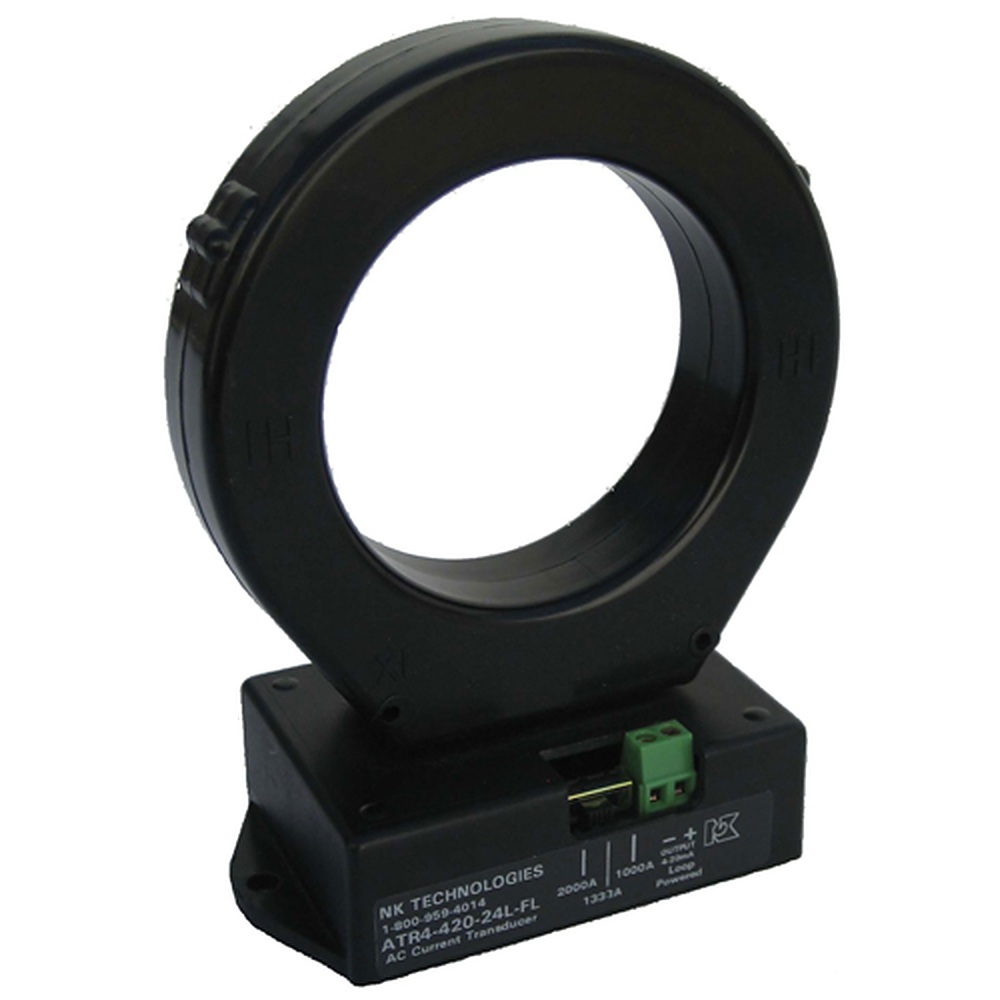

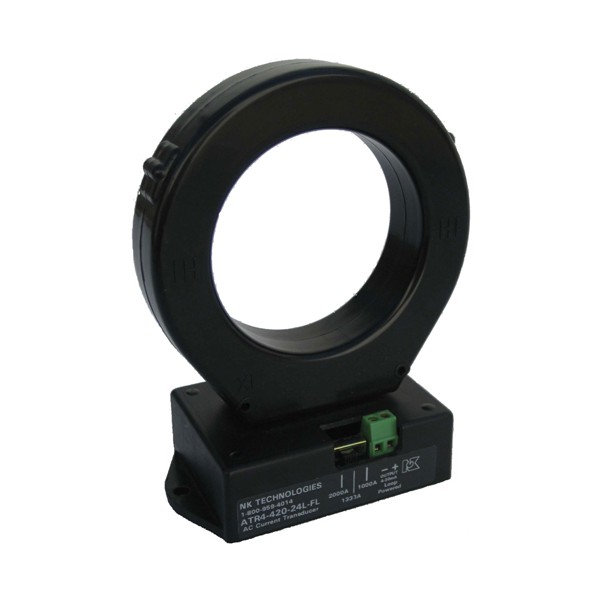

NK Technologies AT/ATR-FL 시리즈 대형 관통형 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AT/ATR-FL 시리즈는 굵은 도체와 전선 다발을 큰 창에 통과시켜 100~2000 A를 측정하는 대형 관통형 AC 전류 트랜스듀서(전류 변환기)입니다. 평균 응답형 AT와 True RMS형 ATR이 있으며 4–20 mA 루프 신호를 출력합니다.

정확도는 1.0 % FS이고 응답 시간은 600 ms이며, 점퍼로 고르는 범위가 모델마다 세 개씩 들어 있습니다. 대형 피더 계측에 사용하는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

3개 모델

AT2·ATR2부터 AT4·ATR4까지

600 VAC

UL listed 절연 전압, 5 kV 시험

24 VDC

4–20 mA 루프 전원

750 Ω

24 VDC에서 루프 저항 상한

특징

큰 창과
측정 방식 선택

특징설명
큰 창굵은 도체와 여러 가닥 전선 다발을 함께 통과시킵니다.
점퍼 범위 선택모델마다 세 범위 중에서 점퍼로 선택합니다.
AT와 ATR 선택평균 응답 AT와 True RMS ATR 중에서 부하 파형에 맞춰 고릅니다.
조정 없는 교정공장 교정이라 영점과 스팬 가변저항이 없습니다.
출력 절연입력과 출력이 자기적으로 분리되며 회로에 전압 강하를 주지 않습니다.
솔리드 코어 케이스분할하지 않는 일체형 케이스입니다.

대전류 계측

굵은 도체를
통과시키는 방식

FL은 창이 커서 대형 피더의 굵은 전선이나 여러 가닥 다발을 한꺼번에 통과시킵니다. 도체 끝을 한 번 풀어 창에 넣고 다시 연결하는 방식이므로 설치 단계에서 도체를 분리할 수 있는지 먼저 확인하세요.

모델별 점퍼 범위

AT2와 ATR2는 100 A, 133 A, 200 A, AT3와 ATR3는 375 A, 500 A, 750 A, AT4와 ATR4는 1000 A, 1333 A, 2000 A 중에서 점퍼로 선택합니다.

측정 방식

AT와 ATR의
선택 기준

정현파 부하이면 평균 응답 방식의 AT, 인버터나 SCR 출력이면 True RMS 방식의 ATR을 고릅니다. 두 방식은 같은 번호의 모델로 나오며 주파수 대역이 AT는 50–60 Hz, ATR은 10–400 Hz입니다.

24 VDC 루프 구성

출력은 4–20 mA이며 23 mA에서 제한됩니다. 루프 저항은 24 VDC에서 750 Ω 미만으로 구성합니다.

사양

모델별 범위와
공통 사양

항목AT2 / ATR2AT3 / ATR3AT4 / ATR4
범위(점퍼 선택)100 A · 133 A · 200 A375 A · 500 A · 750 A1000 A · 1333 A · 2000 A
주문 코드AT2 / ATR2-420-24L-FLAT3 / ATR3-420-24L-FLAT4 / ATR4-420-24L-FL

시리즈 공통 사양

항목사양
출력·전원4–20 mA 루프 전원, 24 VDC
출력 제한23 mA
루프 저항24 VDC에서 750 Ω 미만
측정 방식AT 평균 응답 · ATR True RMS
정확도1.0 % FS
응답 시간600 ms (90 % 계단)
주파수ATR 10–400 Hz · AT 50–60 Hz, 정현파
절연UL listed to 600 VAC, tested to 5 kV
케이스FL 대형 관통형 · 외형 약 111.8 × 145.8 mm
동작 환경-20~50 °C, 0–95 % RH (결로 없음)
승인 문구UL/cUL, CE

활용 분야

대형 피더와
인버터 출력 감시

  • 대형 피더 계측: 굵은 전선이나 전선 다발의 전류를 측정합니다.
  • 인버터 출력 감시: ATR로 VFD 출력 전류를 읽습니다.
  • SCR 제어 부하: 위상 제어 출력 전류를 4–20 mA로 받습니다.
  • 제어반 입력: PLC나 데이터 로거의 4–20 mA 입력에 연결합니다.
  • 배전반 기록: 피더별 전류를 한 곳에 모아 기록합니다.

선택 가이드

도체 조건에 따른
AT/ATR-FL 선택

도체 끝을 창에 통과시킬 수 있으면 FL이 맞습니다. 운전 중에 끼워야 하면 분할형 AT/ATR-MS 또는 AT/ATR-LS를, 전압 출력이나 외부 전원이 필요하면 ATP/ATPR-FL을 검토하세요.

구성·옵션

모델 구성과
유의 사항

항목내용
모델AT2 / ATR2-420-24L-FL, AT3 / ATR3-420-24L-FL, AT4 / ATR4-420-24L-FL
AT와 ATR같은 번호의 모델로 나오며 측정 방식에 따라 AT 또는 ATR을 선택
