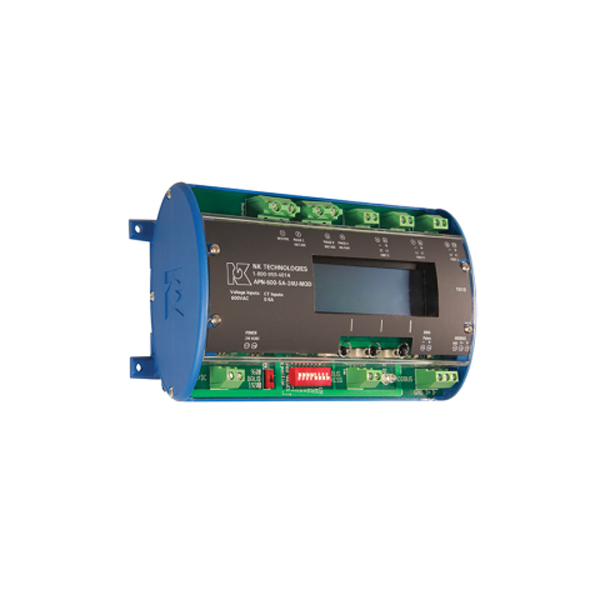

NK Technologies 전력 트랜스듀서

NK Technologies 전력 트랜스듀서

MODEL
APN 시리즈
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

3상 전류·전압·전력을
Modbus로 읽는 트랜스듀서

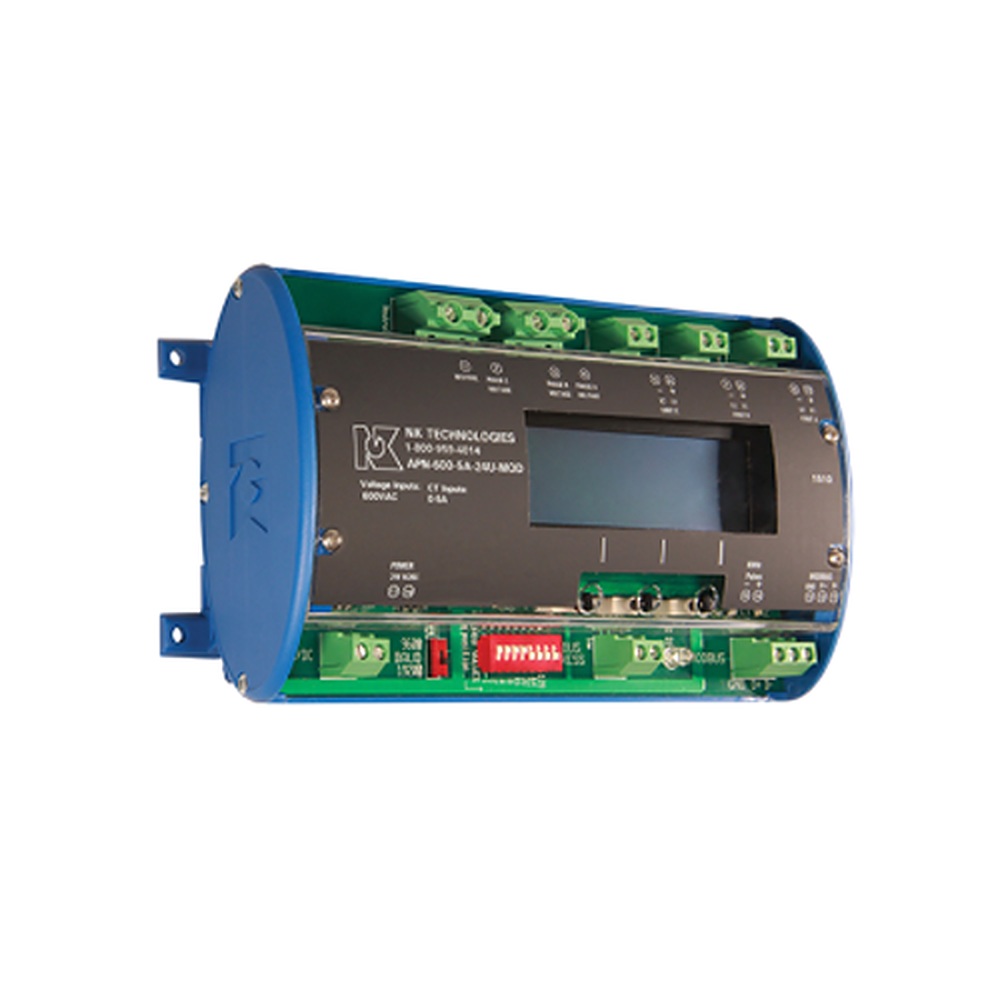

NK Technologies APN 시리즈 전력 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies APN 시리즈는 5 A 또는 333 mV CT와 최대 600 VAC 선전압을 받아 3상 전류·전압·kW·역률·kWh 등 14개 값을 Modbus RTU(RS-485)로 출력하는 3상 전력 트랜스듀서(전력 모니터)입니다. 제어반 단위의 에너지 모니터링에 사용합니다.

5 A 2차측 CT로는 3000 A, 333 mV ProteCT로는 1500 A까지 측정하고 응답 시간은 120 ms, 정확도는 1 % FS 미만입니다. 외부 전원 방식이라 정전과 전압 강하가 잦은 현장에서 신뢰성이 높습니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

14개

Modbus RTU로 출력하는 데이터

3000 A

5 A CT 기준 측정 전류

600 VAC

본체에 직접 연결하는 선전압

120 ms

측정값 응답 시간

특징

Modbus로 모으는
3상 전력 데이터

핵심 특징현장에서 달라지는 점
Modbus RTU(RS-485) 14개 값한 통신선으로 상별 전류·전압·전력을 읽으므로 상마다 계측기를 달 필요가 없고 전용 로깅 소프트웨어 비용도 줄어듭니다.
5 A CT와 333 mV CT 선택이미 설치된 5 A 2차측 CT를 재사용하거나 저전압 ProteCT를 연결해 설비 사정에 맞게 구성할 수 있습니다.
kWh 펄스 접점전력량이 쌓일 때마다 접점이 열리고 닫히므로 PLC의 펄스 입력으로 사용량을 적산합니다.
상태 표시 LED네트워크가 정상 동작하는지 LED로 바로 구분해 통신 점검 시간이 짧아집니다.
외부 전원 방식측정 회로와 별도로 24 V 전원을 받으므로 정전·전압 강하 때에도 상황을 판단할 데이터가 남습니다.
슬림 DIN 레일 케이스단자 표시가 명확하고 핑거세이프 구조여서 얕은 제어반에도 설치와 점검이 쉽습니다.

데이터 구성

14개 Modbus 값과
통신 설정

14개 값은 A·B·C 3상의 전류(RMS), 전압(RMS), 유효 전력(kW), 순시 역률 12개와 평균 역률, kWh 총계 2개로 이루어집니다. 통신 속도는 9600 또는 19200 baud 중에서 선택하고 Modbus 주소는 스위치로 지정합니다. 한 RS-485 선로에 여러 대를 연결할 때는 주소와 속도를 먼저 정리하세요.

단자 구성과 결선

단자대에는 A·B·C 상의 CT 입력과 전압 입력, 중성선(사용 시), Modbus 출력(GND, D+, D-), 전원 입력, kWh 펄스 접점이 나뉘어 있습니다. 5 A 2차측 CT는 통전 중 2차측을 부하에 연결해 두어야 하므로 결선을 마친 뒤에 통전하세요.

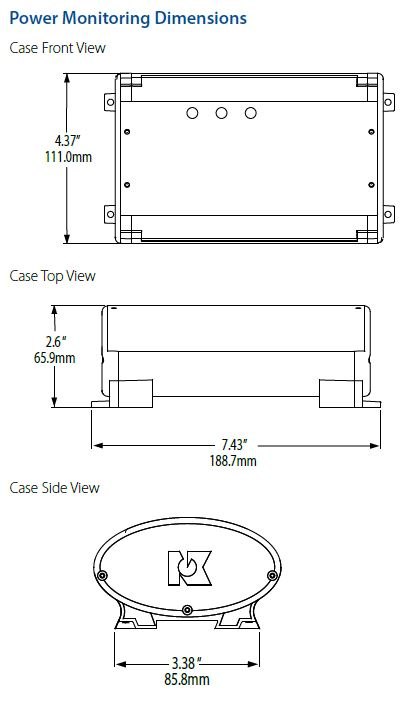

NK TECHNOLOGIES APN 시리즈 - 전력 트랜스듀서 케이스 외형 치수도
전력 트랜스듀서 케이스 외형 치수도

입력 선정

CT 종류에 따른
측정 범위 선정

5 A 2차측 CT를 연결하면 측정 범위가 3000 A, 333 mV ProteCT를 연결하면 1500 A입니다. 부하 전류의 최대치가 CT 범위의 상당 부분을 차지하도록 CT 용량을 고르는 편이 분해능 면에서 유리합니다. 전압은 100~600 VAC 범위를 변압기 없이 본체에 직접 연결합니다.

사용 방법

NK APN Modbus 연결과
주소·속도 설정 순서

NK APN 시리즈는 전용 소프트웨어 없이 RS-485 Modbus RTU로 3상 전력 14개 값을 내보냅니다. PLC나 Modbus RTU를 읽는 데이터 로거에서 값을 읽고, 주소와 통신 속도는 본체 스위치로 정합니다.

소프트웨어·도구하는 일
Modbus RTU(RS-485)14개 값을 읽는 통신 인터페이스
주소 스위치같은 선로에서 장비를 구분하는 Modbus 주소 지정
통신 속도 스위치9600 또는 19200 baud 선택
상태 LED네트워크 통신 동작 상태 표시

처음 연결하는 순서

순서할 일
15 A 2차측 CT 또는 333 mV ProteCT를 A·B·C 상의 CT 입력 단자에 연결합니다.
2같은 상의 전압선을 전압 입력에 결선하고, 중성선은 사용할 때만 연결합니다.
3Modbus 출력은 GND, D+, D- 세 단자에 연결합니다.
4스위치로 Modbus 주소를 정하고, 통신 속도는 9600 또는 19200 baud 중 상위 장비와 같게 맞춥니다.
5모델에 맞는 전원(기본 24 VAC/DC)을 연결합니다.
6상위 장비에서 14개 값을 읽고, LED로 네트워크 통신 상태를 확인합니다.

사양

APN 3상 전력 14개 값
트랜스듀서 사양

항목사양
출력Modbus RTU(RS-485) 14개 데이터 · kWh 펄스 접점
Modbus 통신 속도9600 또는 19200 baud 선택
데이터 항목A·B·C 상별 전류(RMS) · 전압(RMS) · 유효 전력(kW) · 순시 역률 / 평균 역률 / kWh 총계
전압 입력100 ~ 600 VAC, 본체에 직접 연결(최대 600 VAC)
전류 입력 (5 A 2차측 CT)3000 A
전류 입력 (333 mV ProteCT)1500 A
전원24 VAC/DC (21 ~ 27 V) · 120 VAC (100 ~ 125 V) 옵션 · 240 VAC (200 ~ 250 V) 옵션
소비 전류24 VAC/DC 100 mA 미만 · 120 VAC 50 mA 미만 · 240 VAC 25 mA 미만
정확도1 % FS 미만
응답 시간120 ms
주파수50 ~ 60 Hz
절연4 kV 시험
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
케이스 / 장착UL94 V-0 난연 / DIN 레일 또는 패널 장착
인증UL, cUL

활용 분야

전력 사용량을
모으는 현장

  • 에너지 모니터링 — 설비별 전력 사용량을 Modbus로 상위 시스템으로 수집합니다.
  • 데이터 로깅 — Modbus RTU를 읽는 데이터 로거나 PLC에 14개 값을 연결합니다.
  • 요금 관리 — 사용량 데이터로 피크 구간을 파악해 추가 요금을 줄입니다.
  • 에너지 절감 — 상별 부하 불균형과 낭비 구간을 찾아 줄입니다.

선택 가이드

출력·입력 방식별
APN 계열 선택

이럴 때 (신호 요구)권장 모델선택 이유
3상 전력 14개 값을 Modbus로 받을 때APNCT 입력으로 전류·전압·전력·역률·kWh를 한 번에 출력합니다.
CT 대신 감는 유연 코일로 측정할 때APN-RRC1 또는 RC2 유연 코일 센서로 설치가 빠릅니다.
아날로그 신호가 필요할 때APT · APT-TH3상 전력을 아날로그 출력으로 변환합니다.
루프 전원 방식이 필요할 때APS루프 전원으로 구동하는 전력 트랜스듀서입니다.

구성·옵션

입력과 전원
구성 조합

  • 입력 CT — 5 A 2차측 CT 또는 333 mV 출력 ProteCT 중에서 선택합니다.
  • 전원 — 24 VAC/DC가 기본이고 120 VAC, 240 VAC를 옵션으로 선택합니다.
  • 출력 — Modbus RTU(RS-485)와 kWh 펄스 접점이 한 구성입니다.
  • 주문 코드 예 — APN-600-MV-120-MOD는 최대 600 VAC, ProteCT 입력, 120 VAC 전원, Modbus 출력 구성입니다.
  • 액세서리 — DIN 레일 키트를 별도로 구성합니다.
