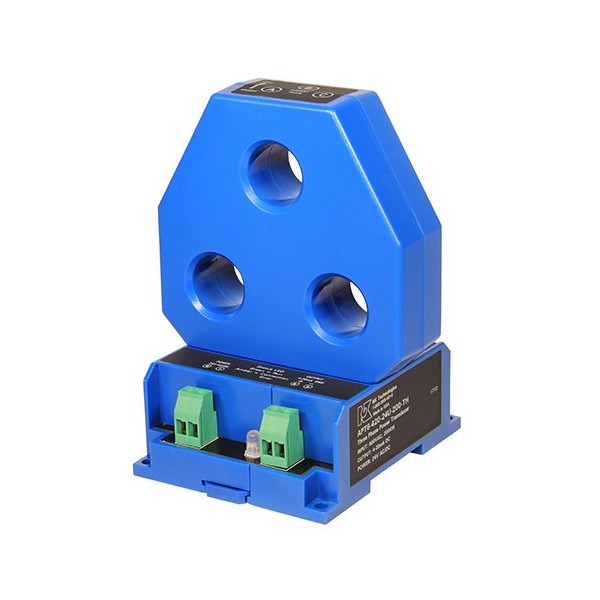

NK Technologies 전력 트랜스듀서

NK Technologies 전력 트랜스듀서

MODEL
APT-TH 시리즈
브랜드
NK TECHNOLOGIES

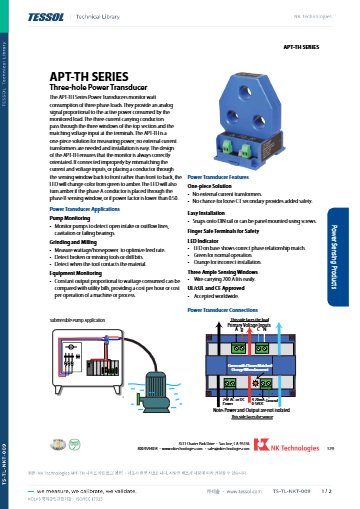

제품 자료
제품문의 구매하기

3상 전선을 관통 창에 통과시켜
CT 없이 전력을 읽는 트랜스듀서

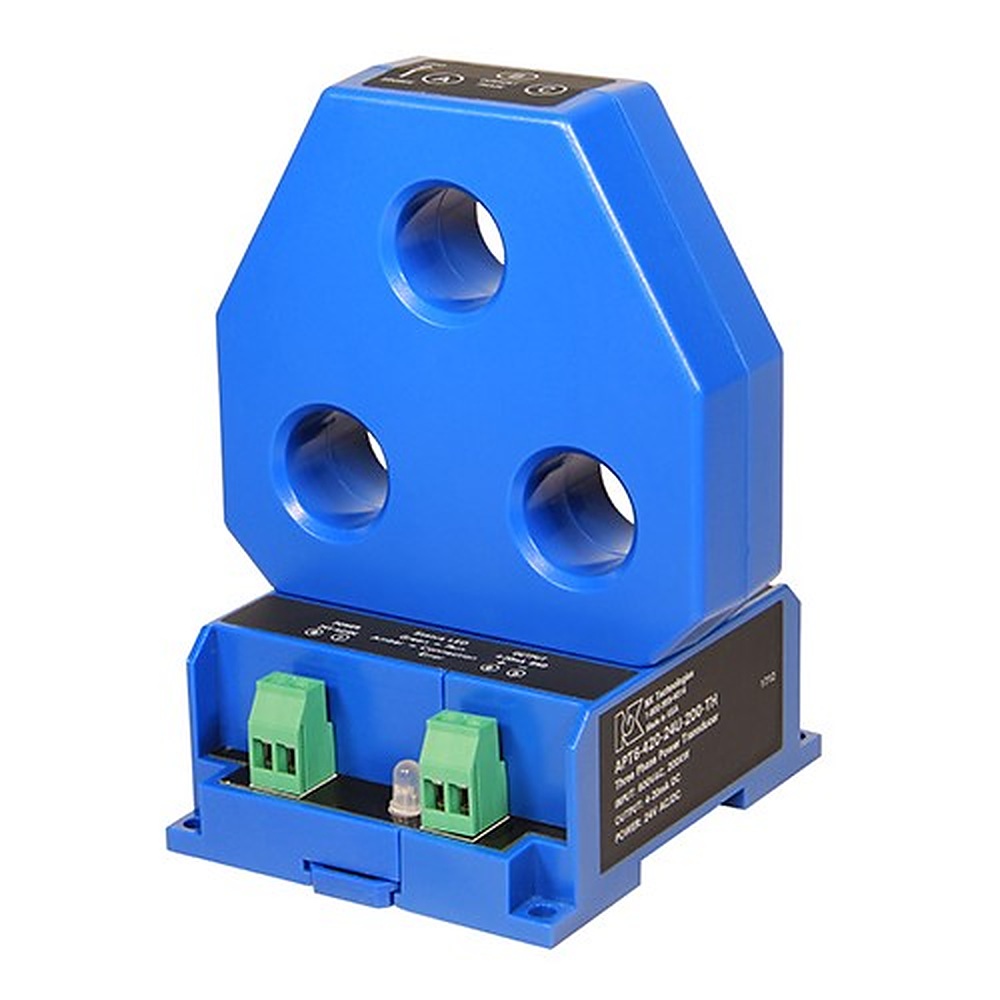

NK APT-TH 시리즈 관통형 3상 전력 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK APT-TH 시리즈는 내장 CT 세 개의 관통 창에 3상 전선을 통과시켜 0.5~200 kW의 전력을 4~20 mA 또는 0~5 VDC로 출력하는 관통형 3상 전력 트랜스듀서(3상 kW 트랜스듀서)입니다. 별도 CT 없이 208·240·480·600 VAC 설비의 소비 전력을 PLC에 전달합니다.

일체형 구조라 CT 2차측이 풀려 생기는 위험이 없고, 설치 오류는 위상 표시 LED로 확인할 수 있습니다. 전력 소비가 큰 구간을 찾아 수요를 줄이는 데 활용할 수 있습니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

200 A

관통 창당 최대 도체 전류

3개

내장 CT 관통 창

500 ms

10~90 % 응답 시간

±1 % FS

정확도

특징

내장 CT와
설치 오류 표시

핵심 특징현장에서 달라지는 점
내장 CT 세 개외부 CT를 구입하고 배선하는 단계가 사라져 설치 시간이 짧아집니다.
CT 2차측 개방 위험 없음일체형이라 CT 2차측이 풀려 고전압이 생길 가능성이 없습니다.
위상 표시 LED녹색은 정상이고 황색은 전류·전압 입력 불일치, 전선 역방향 통과, 상 창 오삽입, 역률 0.50 미만을 알려 줍니다.
출력 선택4~20 mA 또는 0~5 VDC 중에서 PLC 입력 방식에 맞춰 고를 수 있습니다.
DIN 레일 또는 패널 장착스냅 장착과 나사 고정 중에서 제어반 구조에 맞는 방식을 선택할 수 있습니다.
손가락 보호 단자손가락 보호 구조여서 점검 중 단자 접촉 사고를 줄입니다.

설치 방법

관통 창 설치와
LED 점검

상마다 전선 한 가닥을 해당 창에 통과시키며, 한 창이 받는 도체 전류는 최대 200 A입니다. 전선을 거꾸로 통과시키거나 A상을 B상 창에 넣으면 위상 표시 LED가 황색으로 바뀌므로, 통전 후 LED가 녹색인지 먼저 확인하세요.

위상 표시 LED로 하는 설치 검증

LED가 녹색이면 설치가 올바르고, 황색이면 전류와 전압 입력 불일치, 전선 역방향 통과, 상 창 오삽입, 역률 0.50 미만 가운데 하나입니다. 역률이 낮은 설비는 정상 설치여도 황색이 될 수 있습니다.

전원·절연

전원 구성과
절연 주의

보조 전원은 24 VAC/DC를 외부에서 공급하며 소비전력은 4 VA 미만입니다. 전원과 출력은 서로 절연되어 있지 않으므로 같은 기준 전위를 사용하는 PLC 입력과 연결할 때 접지 방식을 먼저 확인하세요.

사양

전압별 kW 범위와
공통 사양

입력 범위 (kW)208 VAC240 VAC480 VAC600 VAC
0.5 / 0.75 / 1.0선택 가능선택 가능해당 없음해당 없음
2.0 / 5.0 / 7.5 / 10 / 15 / 20 / 40 / 50 / 60 / 75선택 가능선택 가능선택 가능선택 가능
100 / 150해당 없음해당 없음선택 가능선택 가능
200해당 없음해당 없음해당 없음선택 가능

시리즈 공통 사양

항목사양
측정3상 전류·전압, 와트에 비례하는 출력
입력 전압208 / 240 / 480 / 600 VAC
입력 범위0.5 kW ~ 200 kW (전압에 따라)
출력4 ~ 20 mA 또는 0 ~ 5 VDC (모델 선택)
전원24 VAC/DC
소비전력4 VA 미만
정확도±1 % FS
응답 시간500 ms (10 ~ 90 % 스텝)
주파수40 ~ 100 Hz
CT내장형 CT 세 개 (창당 도체 전류 200 A까지)
위상 표시LED (녹색 정상 / 황색 설치 오류)
절연전원과 출력 비절연
케이스 / 장착UL94 V-0 난연 / DIN 레일 스냅 또는 패널 나사
사용 환경-20 ~ 50 °C, 0 ~ 95 % RH (비응축)
단자손가락 보호 단자
리스팅UL, cUL, CE

활용 분야

간단히 설치하는
전력 감시 현장

  • 분전반 전력 감시 — 3상 분전반의 전력을 PLC로 전달합니다.
  • 부하 전력 측정 — 3상 부하에 전선을 통과시켜 전력을 측정합니다.
  • 에너지 절감 — 소비가 큰 구간을 찾아 수요를 줄입니다.
  • 자동화 시스템 연동 — 4~20 mA 입력이 있는 제어기에 연결합니다.

선택 가이드

내장 CT 여부별
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
외부에서 CT를 골라 연결할 때APTProteCT 또는 5 A 2차측 CT를 선택하고 출력 3종을 지원합니다.
내장 CT로 간단히 설치할 때APT-TH관통 창 세 개에 전선만 통과시킵니다.
단상·균형 3상을 2선 루프로 연결할 때APS24 VDC 루프 전원 4~20 mA 출력입니다.

구성·옵션

전압·출력 선택
주문 항목

  • 입력 전압 — 208, 240, 480, 600 VAC 중에서 선택합니다.
  • 입력 범위 — 전압에 따라 제공되는 kW 범위 가운데 선택합니다.
  • 출력 — 4~20 mA 또는 0~5 VDC 중에서 선택합니다.
  • 전원 — 24 VAC/DC를 외부에서 공급합니다.
