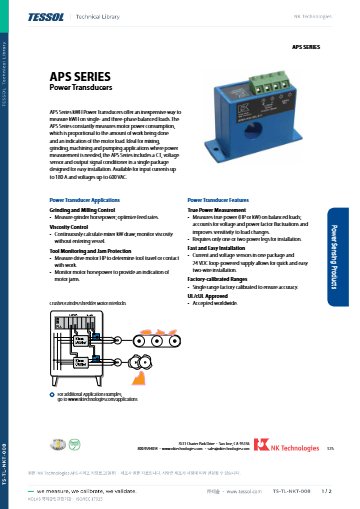

제품 자료
제품문의 구매하기

전압·역률이 바뀌어도
실제 kW를 보내는 트랜스듀서

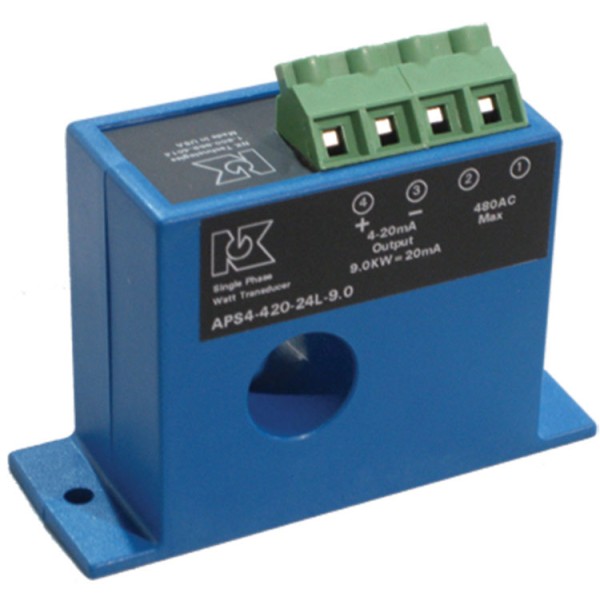

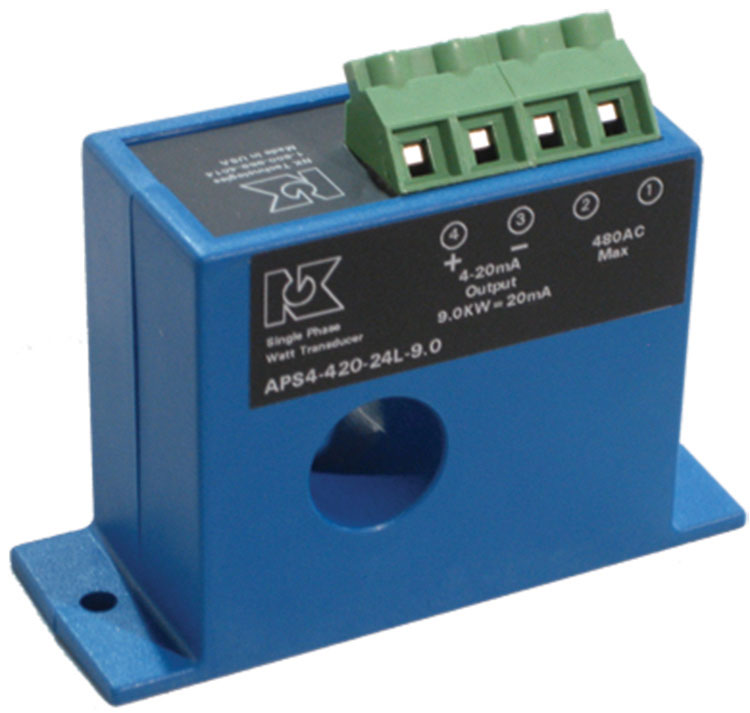

NK APS 시리즈 루프 전원 전력 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK APS 시리즈는 단상과 균형 3상 부하의 전력(kW)을 4~20 mA 신호로 변환하는 루프 전원 전력 트랜스듀서(kW 트랜스듀서)입니다. 전압과 전류 센서를 한 패키지에 담아 전원선 한두 가닥만 연결하면 모터와 설비의 소비 전력을 PLC나 지시계에 전달합니다.

전압과 역률이 변동해도 실제 전력을 측정하고, 24 VDC 루프에서 전원을 받는 2선식 연결이라 별도 전원 배선이 필요 없습니다. 정전과 전압 강하가 잦은 곳에서도 안정적으로 동작합니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

0.5 ~ 100 kW

10단계 입력 범위

4 ~ 20 mA

최대 kW에 비례하는 출력

180 A

최대 입력 전류

100 ms

90 % 응답 시간

특징

전압·전류 일체형과
루프 전원 구조

핵심 특징현장에서 달라지는 점
실제 전력 측정전압과 역률 변화를 반영한 kW를 출력하므로 전류만 보는 방식보다 모터 소비 전력을 정확히 파악할 수 있습니다.
전압·전류 센서 일체형두 센서가 한 패키지에 있어 별도 CT와 전압 배선을 따로 구성하지 않습니다.
한두 가닥 설치전원선 한두 가닥만 연결하므로 설치 시간이 짧습니다.
24 VDC 루프 전원 2선 연결4~20 mA 루프에서 전원을 받아 별도 전원 배선과 보조 전원이 필요하지 않습니다.
부하 변화 추종부하가 바뀌면 출력도 함께 바뀌어 PLC가 소비 전력 변동을 즉시 반영합니다.
정전·전압 강하 대응전원이 불안정한 설비에서도 안정적으로 동작하도록 설계되었습니다.

출력 환산

4~20 mA 신호의
kW 환산

출력 전류는 선택한 입력 범위의 최대 kW에 비례합니다. 10 kW 범위에서 12 mA가 읽히면 (12 - 4) ÷ 16 × 10으로 계산한 5 kW가 소비 전력입니다. 입력 범위는 설비 정격보다 약간 큰 값을 고르고, 정확도 유지를 위해 최소 전류 2 A 이상, 최대 180 A 이하의 부하에서 사용하세요.

부하에 맞춰 고르는 10단계 입력 범위

입력 범위는 0.5, 0.75, 1, 2, 5, 10, 20, 50, 75, 100 kW 중에서 선택할 수 있으며 입력 전압에 따라 제공되지 않는 조합이 있습니다. 이상 시에는 25 mA 제한 회로가 출력 전류를 제한합니다.

설치·연결

루프 전원 배선과
부하 저항

루프 전원은 24 VDC(12~36 V)이며 부하 저항은 24 VDC에서 500 Ω까지 허용합니다. PLC 아날로그 입력의 입력 저항과 배선 저항을 합산해 이 값을 넘지 않는지 확인하세요. 600 VAC 모델은 UL 리스팅 대상에서 제외됩니다.

사양

입력 전압별 옵션과
공통 사양

항목120 VAC240 VAC480 VAC600 VAC
입력 전압 코드1246
UL 리스팅해당해당해당비해당
입력 범위 (kW)0.5 / 0.75 / 1 / 2 / 5 / 10 / 20 / 50 / 75 / 100 (전압에 따라 일부 미제공)동일동일동일

시리즈 공통 사양

항목사양
측정 대상단상 · 균형 3상 부하
출력4 ~ 20 mA (최대 kW에 비례), 25 mA 제한
전원24 VDC 루프 전원 (12 ~ 36 V)
부하 저항500 Ω @ 24 VDC
정확도1 % FS 미만
응답 시간100 ms (스텝 변화의 90 %까지)
주파수50 ~ 60 Hz
입력 전류2 A ~ 180 A
절연UL 1270 VAC, 5 kV 시험
케이스UL94 V-0 난연
사용 환경-20 ~ 50 °C, 0 ~ 95 % RH (비응축)
주문 코드 예APS4-420-24L-10.0 (단상, 10 kW 범위, 480 VAC 입력, 4~20 mA, 루프 전원)
리스팅 / 보증UL/cUL (600 V 모델 제외), CE / 5년

활용 분야

소비 전력을
PLC로 보내는 현장

  • 모터 소비 전력 감시 — 모터의 소비 전력을 4~20 mA로 PLC에 전달합니다.
  • 균형 3상 부하 — 평형된 3상 설비의 kW를 측정합니다.
  • 단상 부하 — 단상 설비의 소비 전력을 측정합니다.
  • PLC 연동 계측 — 4~20 mA 신호를 PLC 아날로그 입력으로 받아 에너지 이력을 쌓습니다.

선택 가이드

부하·출력 조건별
전력 트랜스듀서 선택

이럴 때 (현장 조건)권장 모델선택 이유
단상 또는 균형 3상 부하, 4~20 mA 출력APS전압·전류 센서 일체형이고 루프 전원 2선 연결입니다.
불평형 3상 부하APT 시리즈3상 전압과 전류를 개별 CT로 받아 전력을 계산합니다.
전압 출력(0~5 V 또는 0~10 V)이 필요할 때APT 시리즈4~20 mA 외에 전압 출력을 선택합니다.
외부 CT 없이 관통형으로 설치할 때APT-TH내부 CT 세 개에 전선을 통과시킵니다.

구성·옵션

입력 전압·kW 범위
주문 항목

  • 입력 전압 — 120, 240, 480, 600 VAC 중에서 선택합니다.
  • 입력 범위 — 0.5, 0.75, 1, 2, 5, 10, 20, 50, 75, 100 kW 중에서 선택합니다.
  • 출력·전원 — 4~20 mA 출력과 24 VDC 루프 전원으로 구성됩니다.
