NK APT 시리즈 3상 전력 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK APT 시리즈는 3상 전압과 CT 전류 입력으로 전력(W)을 계산해 4~20 mA 또는 0~5·0~10 VDC 아날로그 신호로 출력하는 DIN 레일형 3상 전력 트랜스듀서(3상 kW 트랜스듀서)입니다. 선전압 600 VAC까지 직접 연결하며 공장과 건물의 전력 값을 PLC와 자동화 시스템에 전달합니다.

외부 전원으로 구동되어 정전이나 전압 강하가 잦은 설비에서도 신뢰성이 높고, 케이스가 얇아 제어반 깊이가 줄어듭니다. 에너지 사용이 과도한 구간을 찾아 수요를 줄이는 데 활용할 수 있습니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

600 VAC

직접 연결하는 최대 선전압

0.5 % FS 미만

정확도

120 ms

응답 시간

6 ~ 100 Hz

주파수 범위

특징

출력 선택과
CT 조합

핵심 특징현장에서 달라지는 점
출력 3종4~20 mA, 0~5 VDC, 0~10 VDC 중에서 PLC 입력에 맞춰 고를 수 있어 신호 변환기를 따로 추가하지 않아도 됩니다.
CT 두 가지 연결ProteCT 333 mV 또는 5 A 2차측 CT 중에서 현장 CT에 맞춰 연결할 수 있습니다.
600 VAC 직접 연결선전압을 별도 PT 없이 직접 받으므로 구성 부품이 줄어듭니다.
외부 전원 구동정전과 전압 강하가 잦은 곳에서도 출력 신뢰성이 높습니다.
얇은 케이스와 표시 단자제어반 깊이를 줄이고, 단자 표시가 있어 배선 시간이 짧아집니다.
손가락 보호 단자단자에 손가락이 닿기 어려워 점검 중 접촉 사고를 줄입니다.

CT 조합

전류 CT 조합
선택 기준

333 mV 입력은 NK ProteCT를, 5 A 입력은 5 A 2차측 CT를 연결합니다. 이미 설치된 설비에는 열어서 끼우는 ProteCT가 후설치에 유리하고, 기존 제어반에 5 A 2차측 CT가 있다면 그대로 연결해 CT 교체 비용을 아낄 수 있습니다. 상마다 CT 하나씩을 연결하고 방향을 통일하세요.

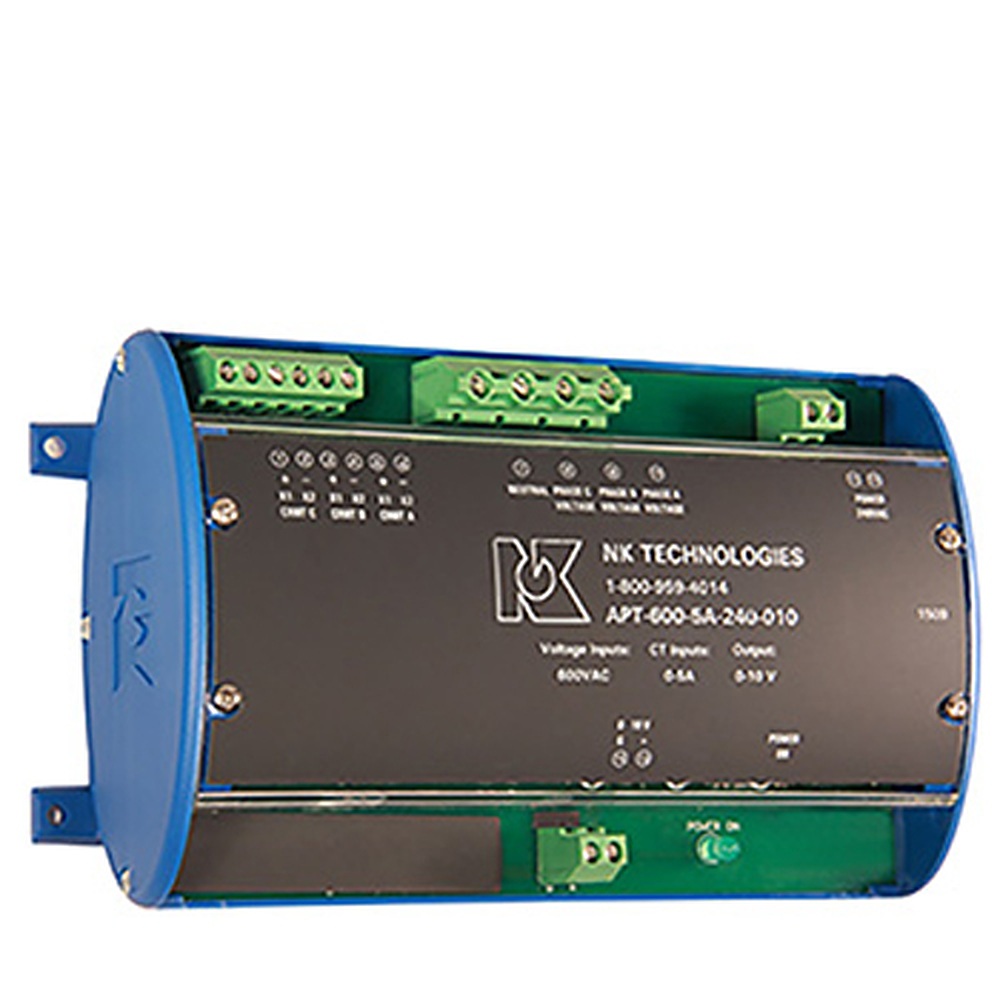

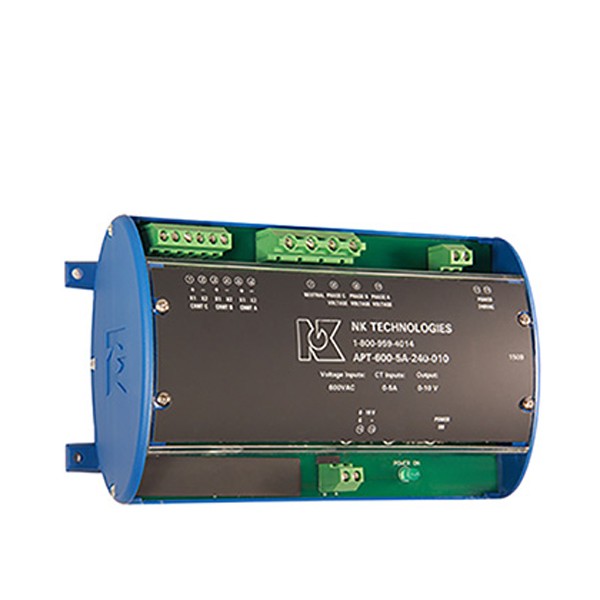

두 가지 CT 입력을 받는 DIN 레일형 본체

모델 코드의 CT 입력 항목이 MV이면 ProteCT, 5A이면 5 A 2차측 CT용입니다. 케이스는 DIN 레일 또는 패널에 장착합니다.

전원·출력

전원 옵션과
아날로그 출력 선택

보조 전원은 24 VAC/DC(21~26 V), 120 VAC(108~132 V), 240 VAC(216~264 V) 중에서 선택하며 소비전력은 2 VA 미만입니다. 출력은 4~20 mA, 0~5 VDC, 0~10 VDC 중에서 고르고, PLC 입력 방식과 신호선 길이를 먼저 확인하세요.

사양

1차 전압과
CT·출력 옵션

항목사양
1차 전압 입력120 / 240 / 480 / 600 VAC 3상
CT 입력ProteCT CT(333 mV 2차측) 또는 5 A 2차측 CT
출력4 ~ 20 mA, 0 ~ 5 VDC, 0 ~ 10 VDC
보조 전원24 VAC/DC (21 ~ 26 V), 120 VAC (108 ~ 132 V), 240 VAC (216 ~ 264 V)
소비전력2 VA 미만
정확도0.5 % FS 미만
응답 시간120 ms
주파수6 ~ 100 Hz
절연4 kV 시험
케이스 / 장착UL94 V-0 난연 / DIN 레일 또는 패널
사용 환경-20 ~ 50 °C, 0 ~ 95 % RH (비응축)
단자손가락 보호 단자, 단자별 표시
리스팅UL/cUL
주문 코드 구성APT-(1차 전압)-(CT 입력 MV 또는 5A)-(전원 24U·120·240)-(출력 420·005·010)

활용 분야

에너지 사용을
파악하는 현장

  • 공장 동력 라인 — 3상 설비의 전력을 PLC로 수집해 전력 이력을 기록합니다.
  • 건물 분전반 — 분전반 전력을 제어기의 아날로그 입력으로 전달합니다.
  • 에너지 절감 — 전력 소비가 큰 구간을 찾아 수요를 줄입니다.
  • 자동화 시스템 연동 — 아날로그 입력이 있는 기존 시스템에 연결합니다.

선택 가이드

CT 연결 방식별
APT 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
CT를 외부에서 골라 연결할 때APTProteCT 333 mV 또는 5 A 2차측 CT를 선택합니다.
내장 CT로 간단히 설치할 때APT-TH관통형이라 별도 CT가 필요하지 않습니다.
단상·균형 3상을 2선으로 연결할 때APS루프 전원 4~20 mA 출력입니다.

구성·옵션

1차 전압과 출력
주문 항목

  • 1차 전압 — 120, 240, 480, 600 VAC 3상 중에서 선택합니다.
  • CT 옵션 — ProteCT(333 mV) 또는 5 A 2차측 CT를 따로 선택합니다.
  • 전원 — 24 VAC/DC가 기본이며 120 VAC, 240 VAC를 옵션으로 선택합니다.
  • 출력 — 4~20 mA, 0~5 VDC, 0~10 VDC 중에서 선택합니다.
