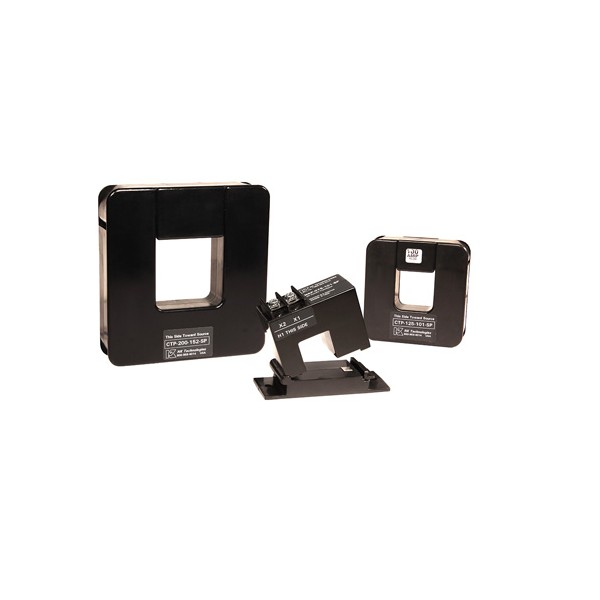

NK Technologies 전류 트랜스포머

MODEL: ProteCT 시리즈
브랜드: NK TECHNOLOGIES
제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

설비를 세우지 않고 끼우는
저전압 출력 스플릿 코어 CT

NK ProteCT 시리즈 스플릿 코어 전류 트랜스포머

견적 받기

NK Technologies 국내 정식 공급 파트너

NK ProteCT 시리즈는 0.333 VAC를 출력하는 스플릿 코어 전류 트랜스포머(저전압 출력 CT)입니다. 0~5 A부터 0~1500 A까지 22 mm·31.75 mm·50.8 mm 3가지 창 크기로 구성되며, 가동 중인 설비의 전선을 끊지 않고 케이스를 열어 끼워 전력 트랜스듀서의 전류 입력을 구성합니다.

2차측 출력이 0.333 VAC의 저전압이라 5 A 2차측 CT와 달리 열린 상태에서도 감전 위험이 작고 단락 블록이 필요하지 않습니다. 스냅 닫힘 케이스는 설비를 정지하지 않고 설치하므로 가동 시간이 유지됩니다. 이 CT는 (주)테솔이 국내에 공식 공급합니다.

0.333 VAC

저전압 2차측 출력

3종

22 / 31.75 / 50.8 mm 창 크기

1 ms 미만

응답 시간

금속 노출 없음

조립 후 외함 상태

특징

저전압 출력과
스냅 닫힘 설계

핵심 특징	현장에서 달라지는 점
0.333 VAC 2차측 출력	2차측을 열어도 위험 전압이 걸리지 않아 CT를 설치하고 분리하는 작업의 감전 위험이 줄어듭니다.
단락 블록 불필요	배선 중 2차측 단락 처리 절차가 필요 없어 설치 단계가 짧아집니다.
스냅 닫힘 스플릿 코어	케이스를 열어 전선에 끼운 뒤 닫는 방식이라 배선을 풀지 않고 설치합니다.
가동 중 설치	설비를 끄거나 연결을 끊지 않으므로 생산 라인의 정지 시간이 없습니다.
기존 설비 후설치	이미 운영 중인 설비에 계측을 추가하는 개조 공사에 적합합니다.
노출 금속 없는 UL94 V-0 외함	고충격 폴리머 외함에 금속부가 드러나지 않아 분전반 안에서 접촉 사고를 줄입니다.

창 크기 선택

도체 굵기에 맞춘
창 크기 선택

창 크기는 도체의 바깥 지름과 부스바 폭에 맞춰 고릅니다. 소형 창은 0~5 A부터 0~200 A, 중형 창은 0~100 A부터 0~600 A, 대형 창은 0~600 A부터 0~1500 A까지 다룹니다. 측정할 전류가 창의 겹치는 구간(100~200 A, 600 A)에 있다면 도체가 창에 여유 있게 들어가는 쪽을 선택하세요.

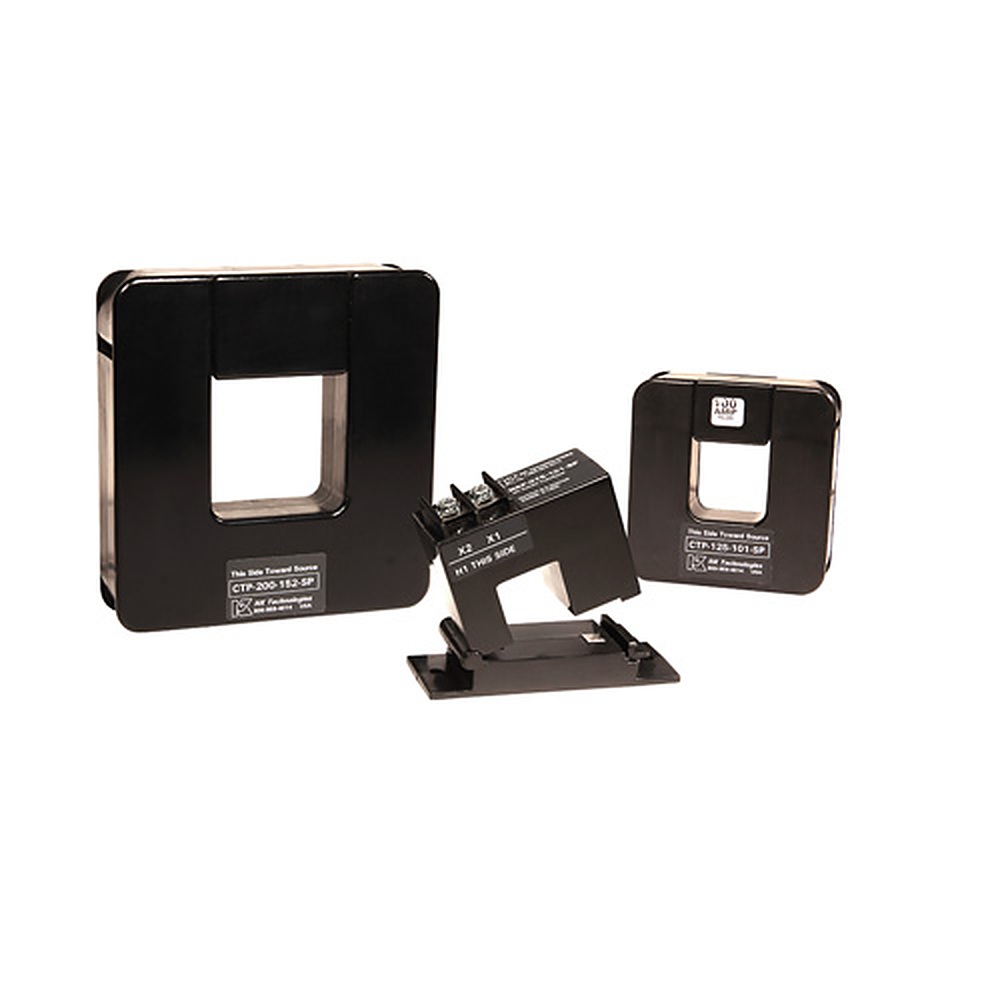

세 가지 창 크기의 스냅 닫힘 케이스

22 mm 창의 NKP 모델은 정확도 ±1 %, 중형·대형 창의 CTP 모델은 ±2 %입니다. 케이스는 스냅으로 닫혀 열린 상태가 유지되지 않으므로 설치 후 닫힘 상태를 확인하세요.

트랜스듀서 연결

전력 트랜스듀서
입력 연결

ProteCT의 0.333 VAC 출력은 NK APT 시리즈 전력 트랜스듀서의 mV 전류 입력에 연결합니다. 3상 부하는 상마다 CT 하나를 끼웁니다. 방향 표시와 출력 극성을 맞추지 않으면 전력 값이 틀어지므로 설치 후 트랜스듀서 출력으로 확인하세요.

사양

창 크기별 모델과
공통 사양

항목	22 mm 창 (NKP-075)	31.75 mm 창 (CTP-125)	50.8 mm 창 (CTP-200)
입력 범위 (A)	0~5, 0~15, 0~30, 0~50, 0~70, 0~100, 0~150, 0~200	0~100, 0~150, 0~200, 0~250, 0~300, 0~400, 0~600	0~600, 0~800, 0~1000, 0~1200, 0~1500
모델 코드	NKP-075-xxxSP	CTP-125-xxx-SP	CTP-200-xxx-SP
정확도	±1 %	±2 %	±2 %
창 크기	22 mm	31.75 mm	50.8 mm
외형 치수 (W×H×D)	57.2 × 61.0 × 30.0 mm	82.55 × 85.09 × 25.4 mm	120.65 × 122.5 × 30.48 mm

시리즈 공통 사양

항목	사양
출력	0 ~ 0.333 VAC
전원	불필요 (자체 전원)
응답 시간	1 ms 미만
절연 전압	600 VAC
최대 1차 전압	5000 VAC (절연 전선)
최대 돌입 전류	정격의 300 % (6초)
사용 환경	-20 ~ 50 °C, 0 ~ 95 % RH (비응축)
케이스	스냅 닫힘 스플릿 코어, UL94 V-0 고충격 폴리머, 조립 후 노출 금속 없음
연결 대상	NK APT 시리즈 전력 트랜스듀서
보증	5년

활용 분야

정지 없이 계측을
더하는 현장

전력 계측 — APT 전력 트랜스듀서와 함께 3상 부하의 전력을 계측합니다.
설비 후설치 — 가동 중인 배선에 계측을 추가합니다.
기존 설비 개조 — 배선을 끊지 않고 계측 장치를 설치합니다.
굵은 도체 계측 — 대형 창으로 굵은 전선과 부스바를 감싸 측정합니다.

선택 가이드

ProteCT 창 크기는
도체 크기로 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
작은 전선이나 도체를 측정할 때	소형 창 NKP	0~5 A의 소전류까지 다루고 정확도가 ±1 %입니다.
중간 굵기 도체를 측정할 때	중형 창 CTP	0~100 A부터 0~600 A를 한 크기로 다룹니다.
굵은 도체나 큰 부스바를 측정할 때	대형 창 CTP	0~600 A부터 0~1500 A를 다룹니다.
배선을 완전히 감싸는 코일이 필요할 때	NK CTRC	유연한 코일로 최대 0~2000 A까지 감쌉니다.

구성·옵션

창 크기·모델·범위
주문 항목

창 크기 — 3가지 크기 중에서 선택합니다.
모델 — NKP(±1 %)와 CTP(±2 %)를 입력 범위에 맞춰 선택합니다.
입력 범위 — 창 크기별 범위 목록에서 회로 최대 전류에 맞춰 선택합니다.

ProteCT와 함께 보는
전류 트랜스포머

ProteCT를 가동 중인 설비에 설치해도 됩니까?
네, 스냅 닫힘 스플릿 코어를 도체에 끼우는 방식이라 설비를 끄거나 배선을 끊지 않습니다. 설치 후 케이스가 완전히 닫혔는지 확인하세요.
ProteCT는 2차측을 열어 둬도 안전합니까?
출력이 0.333 VAC의 저전압이라 5 A 2차측 CT처럼 개방에 따른 고전압 위험이 작습니다. 단락 블록도 필요하지 않습니다.
NKP와 CTP는 어떻게 다릅니까?
NKP는 22 mm 창이고 정확도 ±1 %, CTP는 중형·대형 창이고 ±2 %입니다. 필요한 정확도와 도체 크기에 맞춰 고르세요.
ProteCT는 어떤 장비와 연결할 수 있습니까?
NK APT 시리즈 전력 트랜스듀서의 mV 전류 입력에 연결할 수 있습니다. 연결 전에 트랜스듀서 입력이 333 mV 2차측 CT용인지 확인하세요.
