NK Technologies 전류 트랜스포머

MODEL: CT-LS 시리즈
브랜드: NK TECHNOLOGIES
제품 자료: 종합카탈로그

종합카탈로그

어플리케이션 가이드

제품문의 구매하기

배선을 풀지 않고 부스바에
열어 끼우는 대창 스플릿 CT

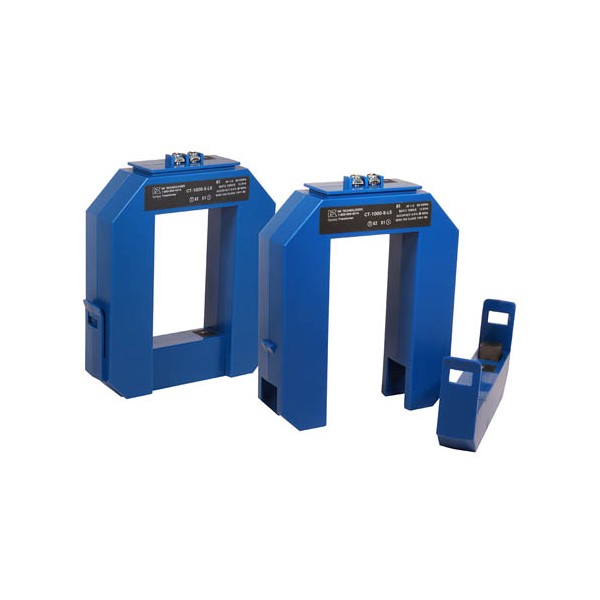

NK CT-LS 시리즈 대창 스플릿 코어 전류 트랜스포머

견적 받기

NK Technologies 국내 정식 공급 파트너

NK CT-LS 시리즈는 87.3 × 60.1 mm 대형 창에 변류비 800~1400을 갖추고 1 A 또는 5 A 2차측을 선택하는 대창 스플릿 코어 전류 트랜스포머(분할형 CT)입니다. 굵은 케이블과 부스바에 배선을 풀지 않고 열어서 끼우며, 출력은 패널 미터와 계량 기기에 공급합니다.

별도 전원 없이 자체 전원으로 출력 신호를 만들고 도금 단자로 연결 신뢰성을 높였습니다. 정확도는 범위의 10~100 %에서 50 °C까지 ±1 %입니다. 운영 중인 대형 모선에 계량을 더하는 개조 공사에 적합합니다. 이 CT는 (주)테솔이 국내에 공식 공급합니다.

87.3 × 60.1 mm

대형 스플릿 코어 창

1 A · 5 A

선택 가능한 2차측 출력

±1 %

범위 10~100 % 정확도

50 ~ 400 Hz

사용 주파수 대역

특징

큰 창과
스플릿 코어 구조

핵심 특징	현장에서 달라지는 점
대형 창	부스바 폭이 넓은 대용량 모선까지 한 번에 감쌉니다.
스플릿 코어 구조	열어서 끼우므로 가동 중인 배선을 풀지 않고 설치합니다.
1 A·5 A 2차측 선택	연결할 계기의 입력 사양에 맞춰 2차측 출력을 고를 수 있습니다.
800~1400 변류비	고전류 회로에 맞는 변류비를 1 A 또는 5 A와 짝지어 선택할 수 있습니다.
자체 전원 출력	별도 전원선 없이 출력 신호를 만들어 배선이 간단해집니다.
도금 단자	단자 접촉 저항이 안정되어 장기 운용 중 연결 불량을 줄입니다.

변류비 선택

변류비와 2차측 조합
선택 요령

800, 1000, 1200 변류비는 1 A와 5 A를 모두 선택할 수 있고, 1400은 1 A 출력만 있습니다. 허용 부담은 1 A 2차측이 16.0 VA, 5 A 2차측이 10.0 VA(800~1200)이므로, 계기까지 배선이 길어 부담이 커지는 설비는 1 A 2차측이 유리합니다.

대형 창에 들어가는 굵은 케이블과 부스바

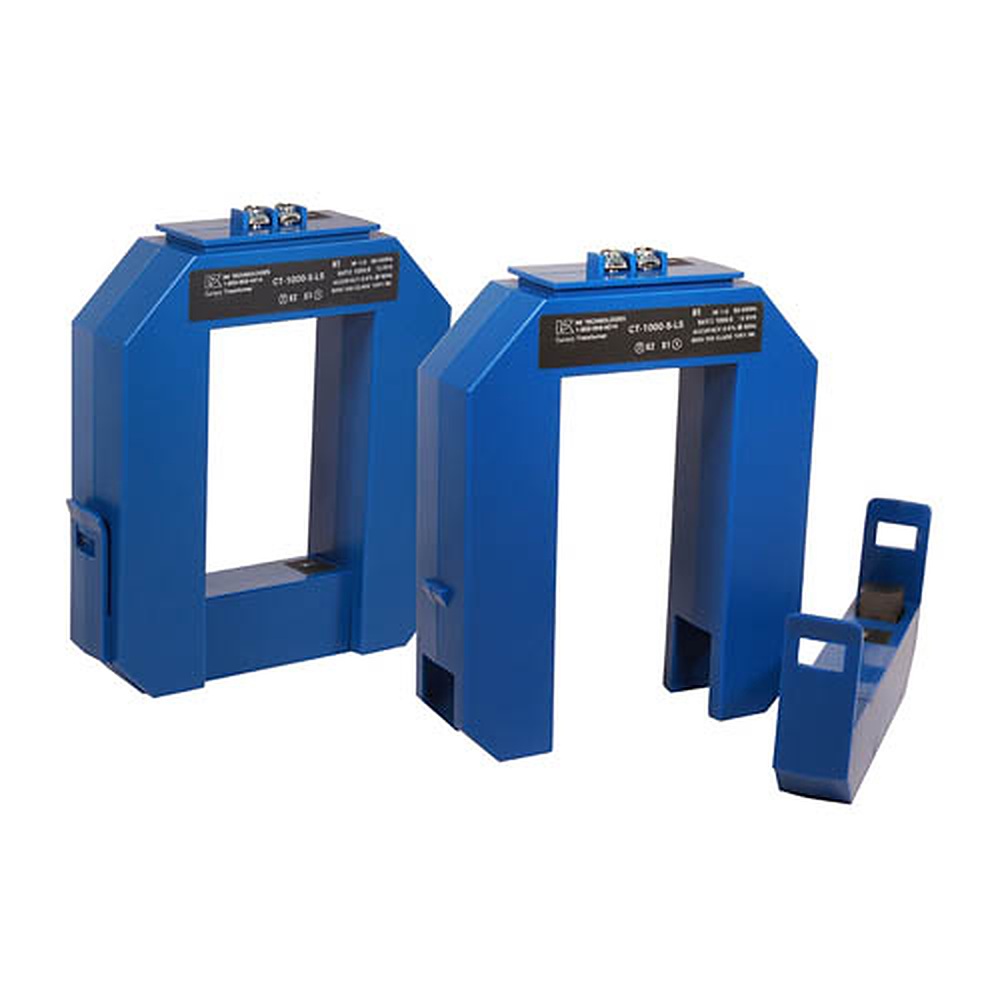

스플릿 코어 케이스를 열어 도체 위에 얹은 뒤 닫으면 도체가 대형 창 안에 들어갑니다. 1 A 또는 5 A 2차측은 도금 단자로 계기에 연결합니다.

설치 요령

설치 방향과
2차측 안전

스플릿 코어의 접합면은 이물질 없이 맞물려야 정확도가 유지되므로 닫기 전에 접합면을 점검하세요. 출력이 전류 정격의 2차측이므로 계기를 분리할 때는 2차 회로를 먼저 단락하세요. 사용 주파수는 50~400 Hz 범위입니다.

사양

변류비별 비교와
공통 사양

항목	800	1000	1200	1400
2차측 출력	1 A / 5 A	1 A / 5 A	1 A / 5 A	1 A만
허용 부담 (1 A 2차측)	16.0 VA	16.0 VA	16.0 VA	16.0 VA
허용 부담 (5 A 2차측)	10.0 VA	10.0 VA	10.0 VA	해당 없음
중량	2.0 lb	2.2 lb	2.3 lb	2.3 lb

시리즈 공통 사양

항목	사양
창 크기	87.3 × 60.1 mm
측정 범위	0 ~ 800 A부터 0 ~ 1400 A
출력	0 ~ 1 A 또는 0 ~ 5 A AC, 자체 전원
주파수	50 ~ 400 Hz
정확도	범위의 10 ~ 100 %에서 50 °C까지 ±1 %
직선성	0.5 % (범위의 10 ~ 100 %)
열 정격	1.0 @ 30 °C
1차 회로 전압	600 VAC
구조 / 단자	스플릿 코어 케이스 / 도금 단자
보증	5년

활용 분야

대용량 모선의
계량 현장

대형 부스바 계측 — 굵은 부스바에 끼워 전류를 측정합니다.
굵은 케이블 계측 — 큰 케이블 위에 열어서 설치합니다.
배전반 계량 — 1 A 또는 5 A 입력의 패널 미터와 계량 기기에 연결합니다.
기존 설비 후설치 — 배선을 풀지 않고 계량을 추가합니다.

선택 가이드

창 크기와 변류비에
따른 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
부스바가 크고 800 이상의 변류비가 필요할 때	CT-LS	대형 창에 800~1400 변류비를 갖춥니다.
작은 전선과 150~800 변류비로 충분할 때	CT-MS	56.4 × 30.1 mm 창이며 변류비 150~800입니다.
설치 전에 전선을 풀 수 있을 때	5 A 2차측 솔리드 코어	변류비 50:5~1600:5의 솔리드 코어입니다.
mV 출력으로 전력 트랜스듀서에 연결할 때	NK ProteCT	0.333 VAC 출력의 스플릿 코어입니다.

구성·옵션

변류비·2차측
주문 항목

변류비 — 800, 1000, 1200(1 A·5 A), 1400(1 A만) 중에서 선택합니다.
2차측 출력 — 연결할 계기에 맞춰 1 A 또는 5 A를 선택합니다.

CT-LS와 함께 보는
전류 트랜스포머

CT-LS는 배선을 풀지 않고 설치할 수 있습니까?
네, 스플릿 코어 케이스를 열어 도체 위에 얹고 닫는 방식입니다. 닫기 전에 접합면의 이물질을 제거하세요.
CT-LS의 1 A와 5 A 2차측은 어떻게 고릅니까?
연결할 계기의 입력 사양에 맞춥니다. 계기까지 배선이 길면 부담이 작은 1 A 2차측이 유리하며, 1400 변류비는 1 A 출력만 있습니다.
CT-LS와 CT-MS는 무엇이 다릅니까?
창 크기와 변류비가 다릅니다. CT-LS는 대형 창에 800~1400, CT-MS는 중형 창에 150~800입니다.
CT-LS에 별도 전원이 필요합니까?
필요하지 않습니다. 자체 전원으로 출력 신호를 만들기 때문에 전원선 배선이 없습니다.
