MODEL
CT-MS 시리즈
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

설치된 케이블을 풀지 않고 끼워
계량을 더하는 중창 스플릿 CT

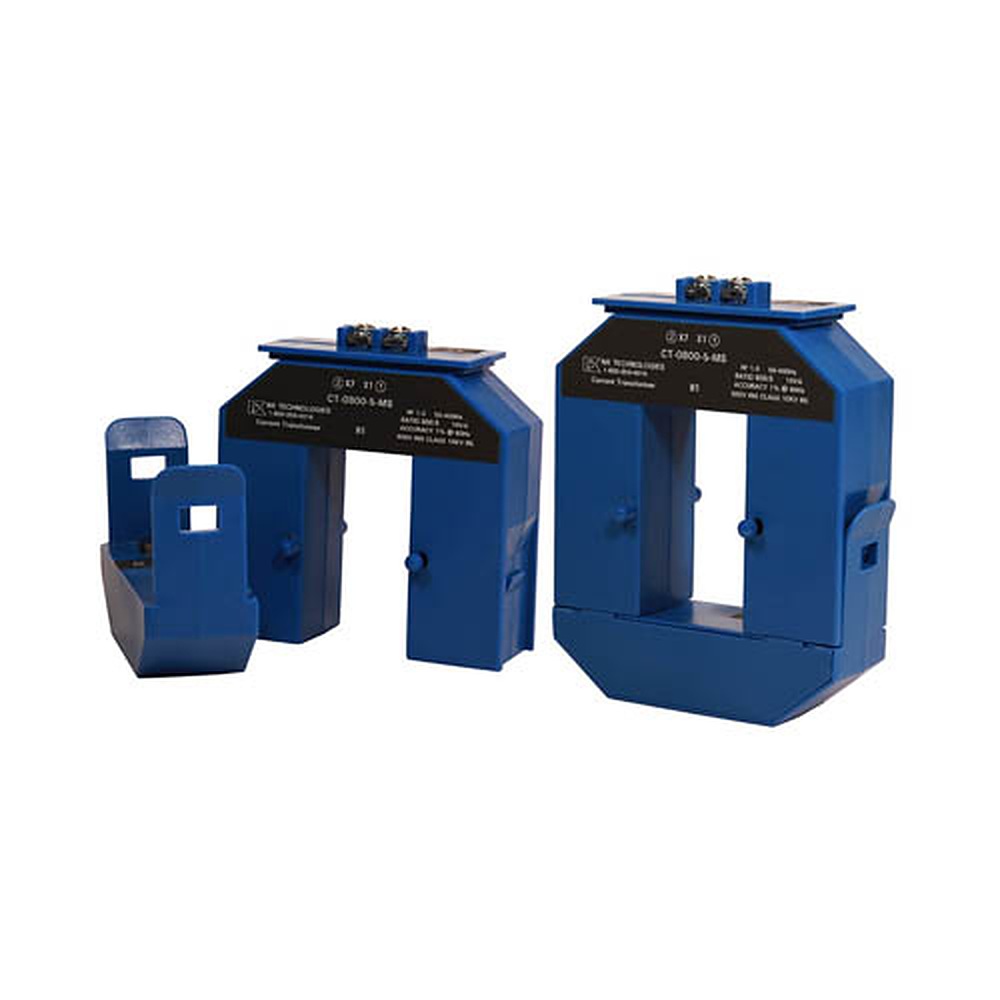

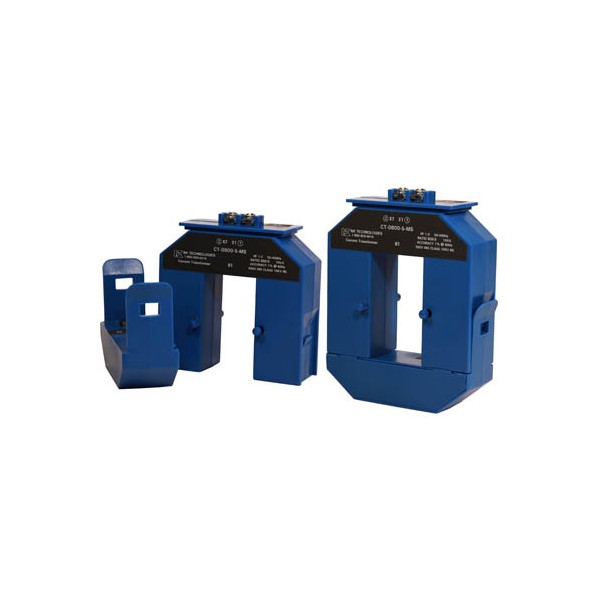

NK CT-MS 시리즈 중창 스플릿 코어 전류 트랜스포머

견적 받기

NK Technologies 국내 정식 공급 파트너

NK CT-MS 시리즈는 56.4 × 30.1 mm 중형 창에 변류비 150에서 800까지 7종을 갖추고 1 A 또는 5 A 2차측을 선택하는 중창 스플릿 코어 전류 트랜스포머(분할형 CT)입니다. 설치된 케이블과 부스바를 풀지 않고 열어서 끼워 계량을 추가합니다.

별도 전원 없이 출력 신호를 만들고 도금 단자로 연결 신뢰성을 높였으며, 200~800 변류비의 정확도는 범위의 10~100 %에서 ±1 %입니다. 작은 전선에는 CT-LS보다 이 중형 창이 알맞으며, 이 CT는 (주)테솔이 국내에 공식 공급합니다.

56.4 × 30.1 mm

중형 스플릿 코어 창

7종

150에서 800까지 변류비

1 A · 5 A

선택 가능한 2차측 출력

50 ~ 400 Hz

사용 주파수 대역

특징

후설치에 맞춘
중형 창 구성

핵심 특징현장에서 달라지는 점
스플릿 코어 구조열어서 끼우므로 가동 중인 배선을 풀지 않고 설치합니다.
후설치 적합운영 중인 케이블이나 부스바에 계량 기능을 정지 없이 추가합니다.
7종 변류비150, 200, 300, 400, 500, 600, 800 중에서 회로 전류에 가장 가까운 비율을 고를 수 있습니다.
1 A·5 A 2차측 선택연결할 계기의 입력 사양에 맞춰 2차측 출력을 정할 수 있습니다.
자체 전원 출력전원선이 필요 없어 배선이 단순합니다.
도금 단자단자 접촉 안정성이 높아 장기 운용 중 연결 불량이 줄어듭니다.

변류비와 부담

변류비별 허용 부담과
정확도 해석

허용 부담은 변류비와 2차측에 따라 달라집니다. 1 A 2차측은 150~400이 1.0 VA, 500과 800이 2.0 VA, 600이 2.5 VA이고, 5 A 2차측은 150~400이 1.2 VA, 500이 5.0 VA, 600과 800이 7.5 VA입니다. 계기까지의 배선 저항이 큰 설비는 이 값을 넘지 않도록 배선 길이와 계기 입력 부담을 먼저 합산하세요.

변류비별 정확도와 열 정격

정확도는 200~800 변류비 모델이 범위의 10~100 %에서 ±1 %이고 150 모델은 ±1.5 %입니다. 직선성은 0.5 %이며 열 정격은 30 °C에서 1.0입니다.

설치 요령

접합면 점검과
2차측 안전

스플릿 코어 접합면에 이물질이 있으면 정확도가 떨어지므로 닫기 전에 점검하세요. 계기를 분리할 때는 2차 회로를 먼저 단락하세요. 중량이 0.75 lb 미만이라 케이블에 매달아도 부담이 작습니다.

사양

변류비별 비교와
공통 사양

항목150200300400500600800
정확도 (범위 10~100 %)±1.5 %±1 %±1 %±1 %±1 %±1 %±1 %
허용 부담 (1 A 2차측)1.0 VA1.0 VA1.0 VA1.0 VA2.0 VA2.5 VA2.0 VA
허용 부담 (5 A 2차측)1.2 VA1.2 VA1.2 VA1.2 VA5.0 VA7.5 VA7.5 VA
중량0.75 lb 미만0.75 lb 미만0.75 lb 미만0.75 lb 미만0.75 lb 미만0.75 lb 미만0.75 lb 미만

시리즈 공통 사양

항목사양
창 크기56.4 × 30.1 mm
측정 범위0 ~ 150 A부터 0 ~ 800 A
출력0 ~ 1 A 또는 0 ~ 5 A AC, 자체 전원
주파수50 ~ 400 Hz
직선성0.5 % (범위의 10 ~ 100 %)
열 정격1.0 @ 30 °C
1차 회로 전압600 VAC
구조 / 단자스플릿 코어 케이스 / 도금 단자
보증5년

활용 분야

운영 중인 설비에
계량을 더하는 현장

  • 후설치 계량 — 운영 중인 케이블에 열어서 끼워 계량을 추가합니다.
  • 소형 부스바 계측 — 중형 창으로 부스바 전류를 측정합니다.
  • 배전반 계기 — 1 A 또는 5 A 입력의 패널 미터에 연결합니다.
  • 계량 기기 추가 — 기존 계량 설비에 회로를 늘릴 때 사용합니다.

선택 가이드

창 크기에
따른 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
작은 창으로 충분한 전선을 측정할 때CT-MS중형 창에 변류비 150~800입니다.
더 큰 창이 필요한 부스바를 측정할 때CT-LS87.3 × 60.1 mm 창에 변류비 800~1400입니다.
설치 전에 전선을 풀 수 있을 때5 A 2차측 솔리드 코어변류비 50:5~1600:5의 솔리드 코어입니다.

구성·옵션

변류비·2차측 출력
주문 항목

  • 변류비 — 150, 200, 300, 400, 500, 600, 800 중에서 선택합니다.
  • 2차측 출력 — 연결할 계기에 맞춰 1 A 또는 5 A를 선택합니다.
